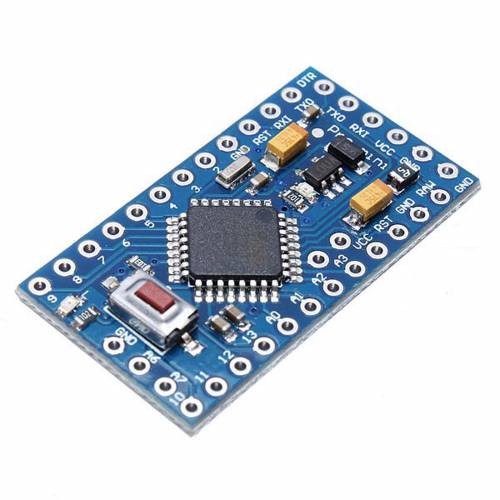

Arduino Mini

简介

Arduino Mini是Arduino 的最简洁微型版本，可以插在面包板上，适用于对尺寸要求严苛的场合。Arduino MiniPro的处理器核心是ATmega328，同时具有14路数字输入/输出口（其中6路可作为PWM输出），8路模拟输入。Arduino MIni必须外接扩展板才能够下载程序

  • Mini USB扩展板
  • USB或串口转TTL电平的扩展板
概要
  • 处理器 ATmega328
  • 工作电压 5V
  • 输入电压 7-9V
  • 输入充电电压 3.7-7V
  • 数字IO脚 14 (其中6路作为PWM输出）
  • 模拟输入脚 8
  • IO脚直流电流 40 mA
  • Flash Memory 32 KB （其中2 KB 用于 bootloader）
  • SRAM 2 KB
  • EEPROM 1 KB
  • 工作时钟 16 MHz
存储器

ATmega328包括了片上32KB Flash，其中2KB用于Bootloader。同时还有2KB SRAM和1KB EEPROM。

输入输出
  • 14路数字输入输出口：工作电压为5V，每一路能输出和接入最大电流为40mA。每一路配置了20-50K欧姆内部上拉电阻（默认不连接)。除此之外，有些引脚有特定的功能
    • 串口信号RX（0号）、TX（1号）: 提供TTL电压水平的串口接收信号，除了Mini USB扩展板连接这些信号，其他任何连接都会中断USB通信。
    • 外部中断（2号和3号）：触发中断引脚，可设成上升沿、下降沿或同时触发。
    • 脉冲宽度调制PWM（3、5、6、9、10 、11）：提供6路8位PWM输出。
    • SPI（10(SS)，11(MOSI)，12(MISO)，13(SCK)）：SPI通信接口。
    • LED（13号）：Arduino专门用于测试LED的保留接口，输出为高时点亮LED，反之输出为低时LED熄灭。
  • 8路模拟输入：每一路具有10位的分辨率（即输入有1024个不同值），默认输入信号范围为0到5V，可以通过AREF调整输入上限。除此之外，有些引脚有特定功能
    • A0-A3已经焊接插针
    • A4-A7只是通孔没有焊接TWI接口（SDA A4和SCL A5）：支持通信接口（兼容I2C总线）。
