模拟电路工程化设计大师课
1.1 如何设计一款简易示波器？
要点：
- 常用的四大件 - 成本高、体积大、无法便携
- 口袋仪器 - 多功能、便携、成本低
- 自己设计一款示波器很有意义
- 设计示波器需要了解的一些基本概念和构成方式
- M2K的参考资源
演示：
- 通用仪器的测量功能
- M2K的测量功能
详细内容参见：第一节：如何设计一款简易示波器？
1.2 高速ADC的关键技术指标
要点： 示波器以及更广义的数据采集的核心器件就是ADC - 模数转换器，它的指标影响了系统的性能，并决定了模拟电路的链路结构和指标分配，所以我们就先从ADC开始我们的模拟电路设计的探索，这节课程我们的先来认知一下：什么是ADC？ADC的关键技术指标以及ADC的主要类型，并通过几个实际的实验来体验一下几种ADC的构成方式，使用ADALM2000来进行测试。最后我们再看一下如何高效地选择一颗适合我们项目需要的ADC器件。
演示：
- 比较器制作1位的ADC
- SAR ADC
- Flash ADC
- Sigma Delta ADC
具体的内容转向第二节：高速ADC的关键技术指标
1.3 ADC的使用
- 口袋仪器中ADC的使用
- 高速ADC的选型
- AD9963的介绍
- ADC的设计要点
- ADC的数据接口
- 采样与混叠 - 为什么我输入的信号大于示波器速率，却依然能看到“仿佛正常“的信号?
- 实时采样与等效采样 - 为什么很多现代ADC的信号带宽要远远大于其最大采样频率？有没有别的方法
- 时钟源对高速ADC性能的影响 - 为什么很多转换芯片要有独立时钟信号?控制器提供不行吗?
1.4 示波器前端模拟电路设计规划
- 1.4.1 演示8位ADC采样的效果
- 1.4.2 如何扩展ADC的采集动态范围
- 1.4.3 几种开源仪器的模拟前端电路示例（M2K演示）
- 1.4.4 模拟电路学习平台的设计及测量验证
1.5 LTSpice在模拟电路仿真中的应用及功能演示
ADI的LTspice是一款高性能SPICE仿真器软件，包括原理图捕获图形界面。可探测原理图以产生仿真结果，通过LTspice内置波形查看器轻松探索。与其他SPICE解决方案相比，LTspice的增强功能和模型改善了模拟电路仿真。
1.5.1 关于LTSpice
1.5.2 LTSpice的基本功能演示介绍
1.5.3 使用LTSpice的基本操作
- 下载、安装
- 创建原理图、修改原理图
- 时序仿真、频域仿真
- 查看关键节点的信号
- 分析一个放大器电路
- 分析一个滤波器电路
- 分析一个电源电路
1.5.4 导入新的器件模型并使用
1.5.5 仿真上一节课中设计的原理图并讲解
1.5.6 LTSpice相关资源
教学视频：
技术文章：
1.6 高速ADC的前置驱动放大器的选用、电路设计要点
用到的器件
- ADA4940
- LTCxxxx
实验演示
- 测试一款差分放大器的效果
1.7 示波器模拟通道的增益调整
1.8 示波器模拟通道的频率处理及滤波器的设计
使用ADALP2000制作的滤波器实验：
1.9 示波器探头的原理、使用及设计考虑
- 探头的分类及选用 - 不同示波器搭配多种不同的探头，有什么区别？
- 常用探头的构成方式及影响探头测量精度的要素 - 探头里面有什么？
- 探头的正确使用 - 无中生有的干扰信号 - 由不正确的测试连接导致的干扰信号
1.10 示波器模拟前端电路中用到的基准及直流校准
- 校准幅度系数和零点 - 测到的信号的幅度和零点不对是什么原因？
- 基准源的重要性 - 比较的基准、增益倍数、直流偏移的调节等
- 基准源的选用及校准， ADI官网上的不同基准源的选用
- 基准源的使用及电路设计
使用ADALP2000做的实验：
1.11 时钟、定时及信号源设计相关的工具
- 时钟抖动与分辨率、转换率的关系 - 为什么转换率越高、分辨率越高，对时钟的相位噪声要求越高？
- ADI官网上的时钟源器件的选用 - ADI有很多时钟器件，如何选用，有什么工具可以帮助我们选择？
- 时钟源的使用及电路连接 - 电路如何连接？PCB设计中要注意的地方
卓晴老师的技术文章：

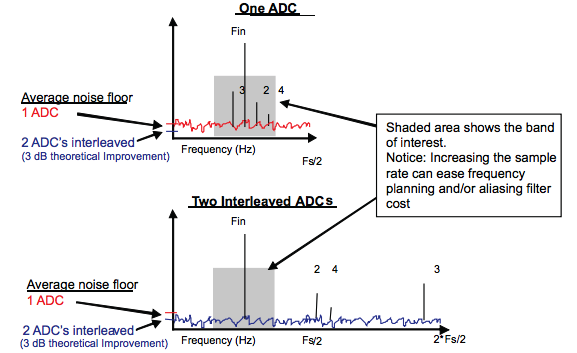

交织ADC
交织的好处
