Digital oscilloscope
示波器相关的图片

数字示波器比模拟示波器具有许多优势，例如能够捕获单个事件并显示触发之前发生的情况。

您只需将ADC和FPGA连接在一起即可构建数字示波器。
此特定设计使用100MHz闪存ADC，因此我们正在构建100MSPS（每秒兆采样）示波器。

这种示波器设计很有趣，因为它展示了现代FPGA的强大和实用性。但是，如果您是FPGA技术的新手，请记住这不是该站点上最容易理解的设计。

或者如何在FPGA内部创建示波器逻辑。

• HDL第1部分 -基于FIFO的设计。
• HDL第2部分 -基于RAM的设计。
• HDL第3部分 -触发机制。
• HDL第4部分 -更多功能。

• 该设计是使用Flashy板创建的。
• 另请参阅“动手操作”页面，以了解如何构建简单的示波器。

• 历史，功能，屏幕截图。
• 另请参见相关页面。

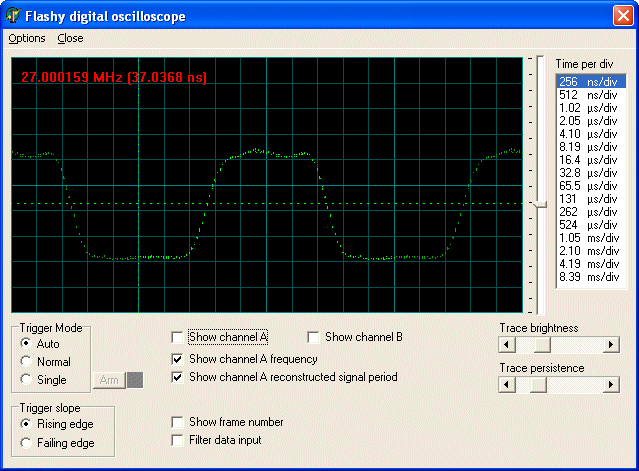

这是一个27MHz信号的视图，该信号在100MHz采样并使用“采样等效时间”技术重构。
