LDR光敏电阻传感器

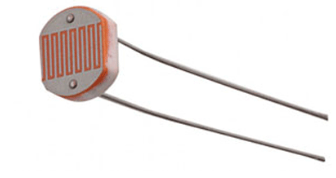

光敏传感器的形状
光敏电阻，适用于检测环境光的强度和环境的亮度。由于它体积小巧、便宜，易于使用，方便安装在面包板或者PCB上，被广泛用于各种创客产品中用作模拟传感器或环境光控制的开关来使用。可以通过MCU的ADC进行环境光亮度的测量，也可以通过电位计+比较器的方式通过MCU的数字IO进行感知。
应用
- 自动路灯
- 检测白天或黑夜
- 自动头灯调光器
- 位置传感器
- 与LED一起用作障碍物探测器
- 自动卧室灯
- 自动后视镜
1. 工作原理

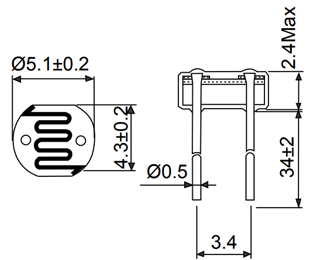

光敏传感器的管脚说明
光敏电阻（LDR）是另一种特殊类型的电阻器，它没有极性，它们可以在任何方向上连接，比较适合在面包板使用，也可以很容易地在穿孔板上使用。LDR的符号与电阻类似，但如上所示添加到向内箭头。箭头表示光信号。

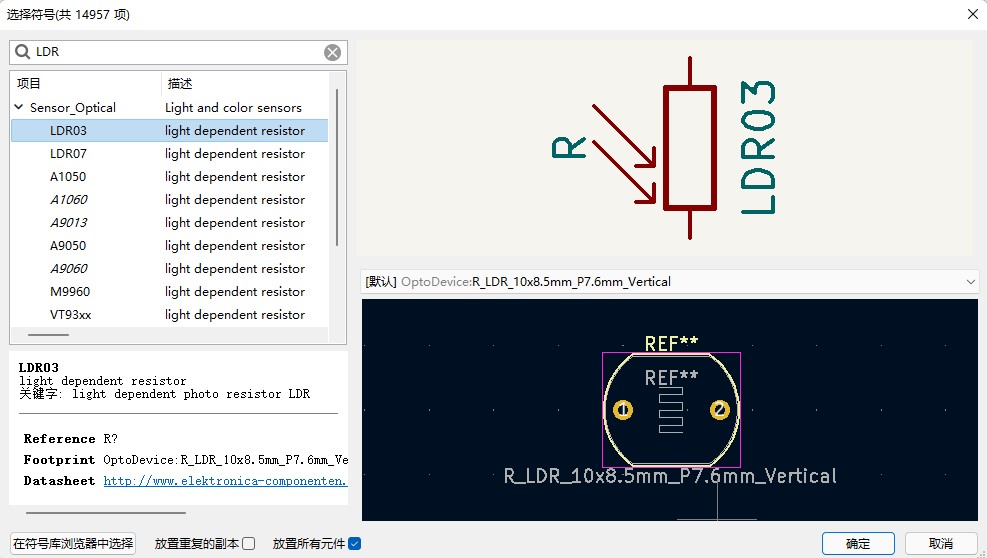

KiCad中光敏电阻的原理图符号和封装
光敏电阻器的工作原理

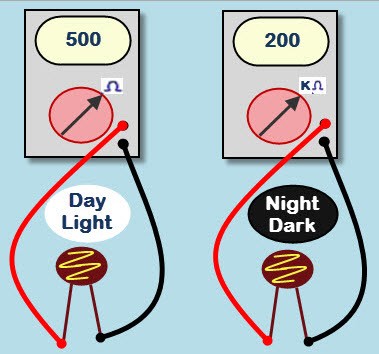

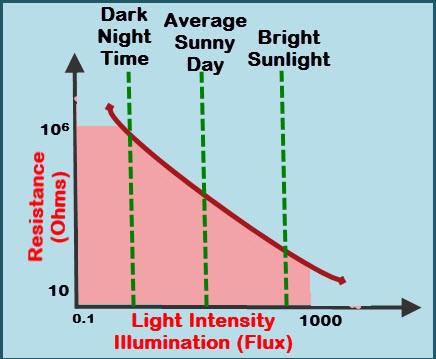

光敏电阻或LDR（光敏电阻），顾名思义将根据其周围的光改变它的电阻。也就是说，当电阻器放置在暗室中时，它将具有几兆欧的电阻，并且当我们逐渐对传感器施加光时，其电阻将开始从兆欧减少到几欧姆。此属性有助于将LDR用作光传感器。它可以检测落在其上的光量，从而可以预测日夜。因此，如果您正在寻找感应光的传感器或区分白天和黑夜，那么这款传感器对您来说是一种便宜且适度的解决方案。
2. 电路连接
LDR是不同类型的电阻之一，因此使用它非常容易。有许多方法和不同的电路可以使用LDR。例如，它可以与Arduino，PIC甚至普通模拟IC（如运算放大器）等微控制器开发平台一起使用。

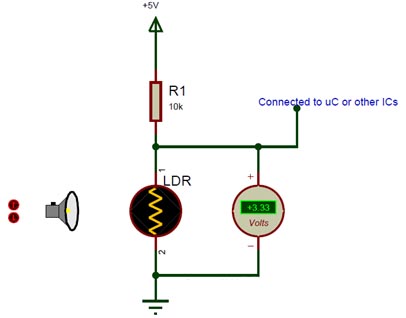

分压器是一个串联两个电阻的电路。将在两个电阻器上施加恒定电压，并且将从下部电阻器测量输出电压。在我们的例子中，下部电阻为LDR，恒定电压为+ 5V。设置如下所示
直流万用表用于监控LDR上的电压。当灯移向电阻器时，LDR的电阻值将减小，因此其上的电压降将减小。靠近灯泡的电压越低，电压越高，电压值越大
LDR光敏电阻传感器模型（PG5）

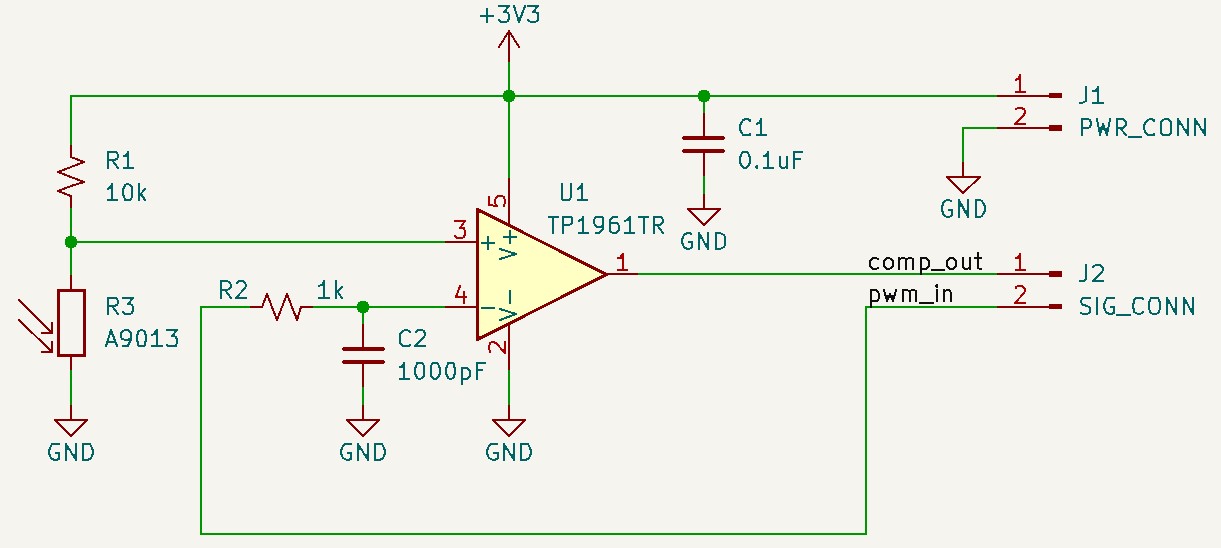

用KiCad绘制的光敏电阻检测模块
