实验目标

1. 了解LM117集成稳压器的引脚及其使用
2. 学会用LM117集成稳压器构建稳压电源及其参数测试

实验器材

LTspice

理论基础

三端可调输出集成稳压器（LM117）的主要应用是实现输出电压可调的稳压电路，其采样电路需要外接，典型应用电路如图1所示，输出电压可写成

式中V_REF是输出端和调整端之间的电压，其典型值为1.25V；I_ADJ是调整端的电流，约为50mA，可忽略不计。所以，输出电压为

图1

利用LM117设计一个三位二进制数的数控稳压器。要求：输出电压从2～9V，步进1V。

将上式变为

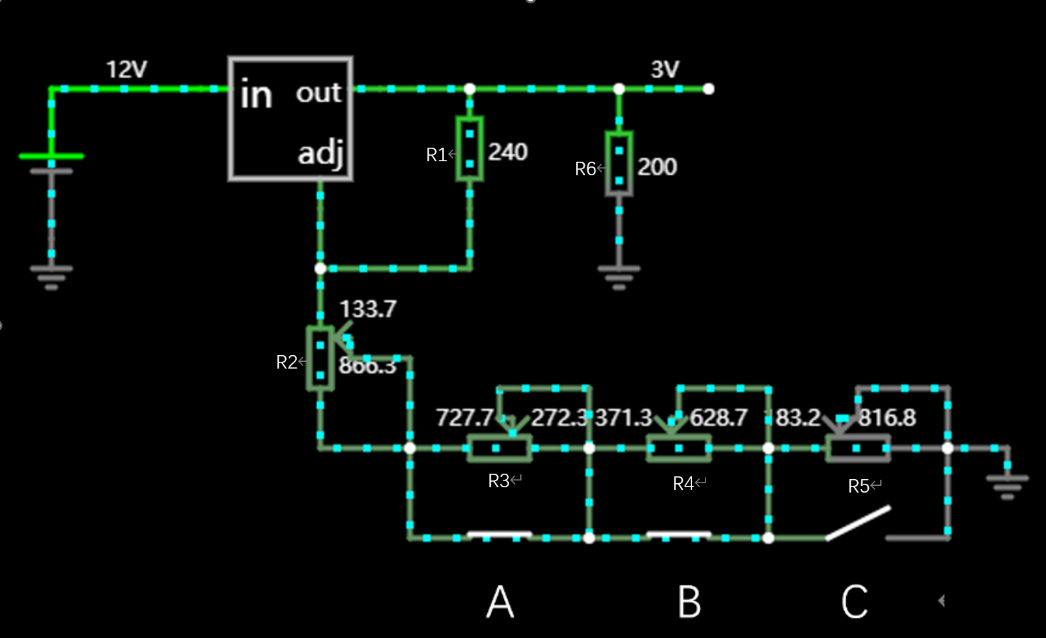

式中R₁＝240Ω。利用电子开关，将式中的DR₂设计为一个数控电阻，仿真图如图2所示。A、B、C为控制信号，取“1”时，开关闭合；取“0”时，开关断开。这样，3个控制信号，每个控制信号有2个取值，则3个开关共有8种状态。于是，控制稳压器输出8种电压值，即2～9V，实现步进1V。

图2

实验步骤

1. 按照图2，在LTspice界面上搭好电路。
2. 接入输入电压12V，并用电压表测量输出电压。
3. 当A＝B＝C＝“1”时，调节R₂，使输出电压V_O＝2V，当A＝“0”，B＝C＝“1”时，调节R₃，使输出电压V_O＝6V，当B＝“0”，A＝C＝“1”时，调节R₄，使输出电压V_O＝4V，；当C＝“0”，A＝B＝“1”时，调节R₅，使输出电压V_O＝3V。
4. 记录8个状态时的输出电压。
