GPT-4o给出的设计方案：

一、系统概述

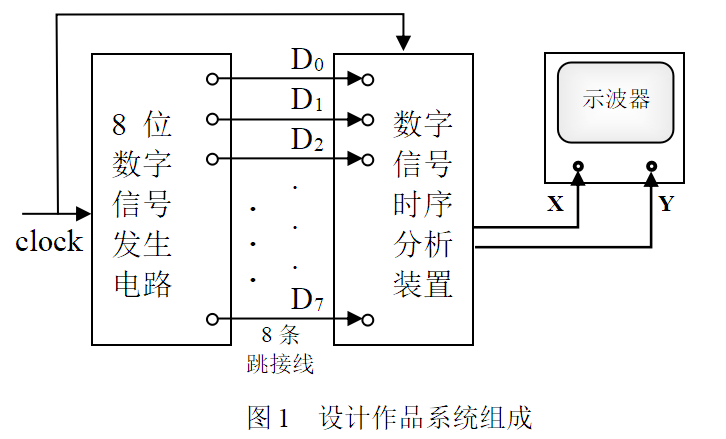

设计一个数字信号时序分析装置，可以在示波器（X-Y模式）上同时显示8路数字信号时序。装置由8位数字信号发生电路和数字信号时序分析装置组成，并满足各种触发模式和显示模式要求。

二、主要模块设计

1. 8位数字信号发生电路

   • 使用TTL电平的移位寄存器（如74HC595）实现8位并行移位输出。
   • 输入外部移位时钟信号频率为100kHz，生成符合要求的时序波形。

2. 数字信号时序分析装置

   • 接收8路数字信号并进行时序分析。
   • 提供三种触发模式：触发开始跟踪、中心触发、触发终止跟踪。
   • 在示波器屏幕上添加可手动移动的时间标志线和8个LED状态指示灯。
   • 信号分析后显示8位移位循环时序波形。

三、具体实现步骤

1. 8位数字信号发生电路设计

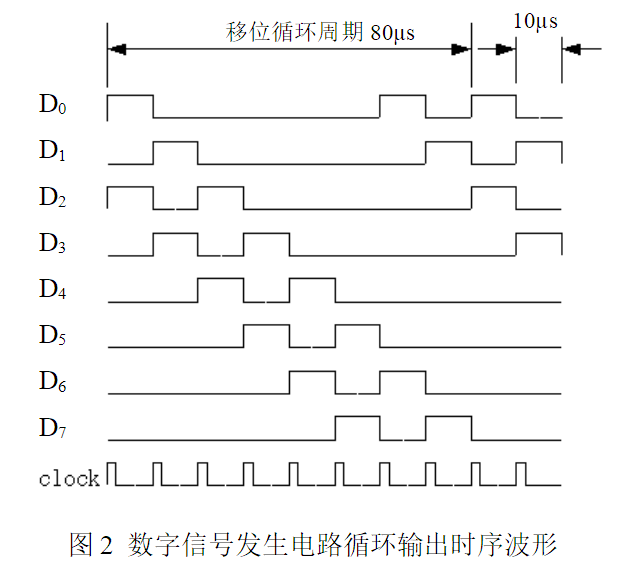

   • 使用74HC595移位寄存器，将串行输入转换为并行输出，每位信号持续10μs，移位循环周期为80μs。
   • 设计时钟电路产生100kHz的TTL时钟信号，驱动移位寄存器。

2. 数字信号时序分析装置设计

   • 设计累加器或锁存器，捕获每个周期的8位信号并存储。
   • 设计逻辑电路检测触发条件变化，支持三种触发模式。
     • 触发开始跟踪：从指定时刻开始捕获信号。
     • 中心触发：在信号中间位置触发。
     • 触发终止跟踪：在信号结束位置触发。
   • 信号分析后，在示波器上显示时序波形。

3. 显示模块设计

   • 设计X-Y轴控制，将信号发送到示波器显示。
   • 添加可移动的时间标志线，手动调整并在屏幕上显示。
   • 设计LED指示模块，8个LED对应数字信号状态（SW模式下1时亮，0时灭）。

4. 系统控制和算法设计

   • 设计控制算法，管理触发模式切换和信号捕获。
   • 根据设定的触发条件，将信号转换为符合要求的时序波形。
   • 对比移位寄存器产生的波形和捕获的信号，做出相应显示。

四、设计图纸与报告

1. 设计图纸

   • 完成电气原理图，绘制电路连接图，确保每个模块的连接正确。
   • 完成PCB设计图，包括元器件选择和布局。

2. 设计报告

   • 编写详细设计报告，包括系统概述、元件选择、详细电路设计、时序分析流程、测试结果及优化方案。
   • 报告中图示详细描述电路连接和功能实现。

在这个题目中如何设计控制算法？

为了管理触发模式的切换和信号捕获，整个流程可以概述如下：

1. 定义触发模式：用枚举类型定义三种触发模式：触发开始跟踪、中间触发、触发停止跟踪。
2. 配置定时器：需要用到一个定时器来捕获时钟周期内的信号。
3. 捕获信号：配置GPIO引脚读取8位信号，并存储在数组中。
4. 管理触发模式切换：利用开关控制，切换不同的触发模式。
5. 生成波形：每个触发模式下，生成对应的波形数据，供显示模块调用。

#include <stdint.h>
#include <stdio.h>
#include <stdbool.h>

#define NUM_CHANNELS 8

// 定义触发模式枚举类型
typedef enum {
    TRIGGER_START_TRACK,
    TRIGGER_CENTER_TRACK,
    TRIGGER_END_TRACK
} TriggerMode;

// 实验用信号数组和触发标志
uint8_t signalBuffer[NUM_CHANNELS];
TriggerMode currentTriggerMode = TRIGGER_START_TRACK;
bool isTriggered = false;

// 仿真专用变量
bool signalLine[NUM_CHANNELS];
void renderWaveform(uint8_t signal[]);  // 声明波形生成函数，占位函数

// 伪代码：初始化GPIO并配置时钟
void initHardware() {
    // 初始化 GPIO 引脚和时钟信号
}

// 捕获信号函数
void captureSignal() {
    for (int i = 0; i < NUM_CHANNELS; i++) {
        // 读取GPIO引脚的信号, 此处用signalLine[i]模拟输入
        signalBuffer[i] = signalLine[i] ? 1 : 0;
    }
}

// 触发模式切换函数
void switchTriggerMode(TriggerMode mode) {
    currentTriggerMode = mode;
    isTriggered = false;  // 任何时间切换模式，清除触发状态
}

// 信号处理函数 - 生成波形
void processSignal() {
    switch (currentTriggerMode) {
        case TRIGGER_START_TRACK:
            if (!isTriggered) {
                captureSignal();
                isTriggered = true;
                renderWaveform(signalBuffer);
            }
            break;

        case TRIGGER_CENTER_TRACK:
            if (!isTriggered) {
                // 此处简单演示：忽略一些时钟周期，然后捕获信号
                for (int i = 0; i < 10; i++) {
                    // 伪代码：模拟忽略10次时钟周期
                }
                captureSignal();
                isTriggered = true;
                renderWaveform(signalBuffer);
            }
            break;

        case TRIGGER_END_TRACK:
            if (!isTriggered) {
                captureSignal();
                isTriggered = true;
                renderWaveform(signalBuffer);
            }
            break;

        default:
            break;
    }
}

// 占位函数：实际应用中，该函数负责实时更新示波器上的显示波形
void renderWaveform(uint8_t signal[]) {
    for (int i = 0; i < NUM_CHANNELS; i++) {
        printf("D%d: %d\n", i, signal[i]);
    }
}

// 主函数 - 程序入口
int main() {
    initHardware();
    while (1) {
        // 不断切换触发模式（手动控制条件触发）
        processSignal();
    }
    return 0;
}

说明

• initHardware 函数模拟硬件初始化，包括GPIO和时钟的配置。
• captureSignal 函数每个时钟周期内捕获8位信号，并存储在信号缓冲区。
• switchTriggerMode 函数通过开关设置当前的触发模式。
• processSignal 函数根据触发模式捕获信号并生成对应的波形。
• renderWaveform 函数用于波形显示，在实际应用中，该函数实现完整的波形显示逻辑。

这个题目考察的主要知识点：

1. 数字信号处理：理解和实现对TTL数字信号的采集与分析，包括信号的捕获、存储和显示等过程。
2. MCU编程：利用MSP430F5529进行信号处理，包括GPIO配置、定时器应用、中断处理和数据采集等。
3. 模拟电路设计：设计电压、电流采样电路，实现高精度信号采集。
4. 触发条件设计：实现单稳态触发，能根据设定条件触发信号采集。
5. 信号显示：通过LED或LCD显示模块，实时显示采集到的信号，确保信号的时序和状态清晰可见。
6. 硬件调试：调试硬件电路，确保信号准确捕获和显示，处理噪声和信号干扰等问题。
