GPT-4o给出的设计方案：

一、设计方案

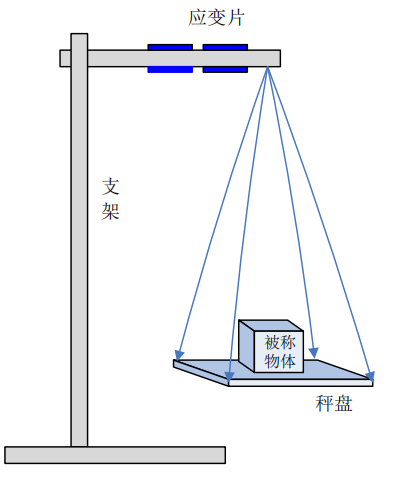

1. 传感器：采用电阻应变片作为传感器，贴在杠杆上检测形变引起的电阻变化。
2. 支架设计：支架可用金属或硬质塑料，高度不超过40cm，结构需要确保稳固。
3. 秤盘设计：秤盘放置待称物体，与支架通过杠杆连接。
4. 放大电路：使用运算放大器将传感器输出的微弱电压信号放大。
5. ADC：利用模数转换器（ADC）将模拟信号转化为数字信号。
6. MCU：控制、显示和功能实现（去皮、计算金额等），使用STM32系列单片机。

二、重要指标及理论分析

1. 重量范围和精度

   • 秤重范围：5g到500g。
   • 精度要求：5g以内误差小于0.5g，50g及以上误差小于1g。
   • 公式：电阻应变片电阻变化ΔR = k * ε * R0，其中k为灵敏度系数，ε为应变，R0为初始电阻。

2. 显示

   • 数字显示对应重量，单位为克。
   • 可设置单价并计算金额。

3. 去皮功能

   • 支持去皮功能，比较一次称重值和当前归零值，通过MCU实现。

三、原理图设计要点

1. 应变片电桥电路：应变片连接成惠斯登电桥（Wheatstone Bridge）。

   • 四个臂：两个为应变片电阻，两个为精密电阻。
   • 平衡电桥：无负载时输出电压接近零，有负载时基于应变差形成电压差。

2. 放大电路：使用运算放大器（如INA125）放大电桥输出的微弱信号。

   • 放大倍数设定：足够高以便ADC能够采样。

3. ADC电路：将放大后的信号输入到MCU的ADC引脚。

   • 分辨率至少为12位。

四、核心器件设计要点

1. 电阻应变片

   • 高灵敏度、低滞后、良好稳定性，应变片贴胶注意均匀、防止滑移。

2. 运算放大器（如INA125）

   • 低噪声、高增益、带宽充足。

3. ADC（内置于MCU，如STM32F401）

   • 分辨率12位或以上，速率适中。

C代码示例（STM32）

以下示例为简化的C代码，展示如何采集重量数据并计算金额：

#include "stm32f4xx_hal.h"

ADC_HandleTypeDef hadc;
UART_HandleTypeDef huart;

float price_per_unit = 0.1;  // 设置单价，单位：元/克

void SystemClock_Config(void);
void Error_Handler(void);
static void MX_GPIO_Init(void);
static void MX_ADC_Init(void);
static void MX_USART2_UART_Init(void);

int main(void) {
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_ADC_Init();
    MX_USART2_UART_Init();

    HAL_ADC_Start(&hadc);
    while (1) {
        HAL_ADC_PollForConversion(&hadc, HAL_MAX_DELAY);
        uint32_t adc_value = HAL_ADC_GetValue(&hadc);
        float weight = convert_to_weight(adc_value);
        float amount = weight * price_per_unit;

        char buffer[50];
        sprintf(buffer, "Weight: %.2f g\nAmount: %.2f yuan\n", weight, amount);
        HAL_UART_Transmit(&huart, (uint8_t*)buffer, strlen(buffer), HAL_MAX_DELAY);
        HAL_Delay(1000);
    }
}

float convert_to_weight(uint32_t adc_value) {
    // 基于ADC值转换为重量
    // 具体的转换公式需校准得出
    return (float)adc_value * 0.1;
}

static void MX_ADC_Init(void) {
    ADC_ChannelConfTypeDef sConfig = {0};
    hadc.Instance = ADC1;
    hadc.Init.Resolution = ADC_RESOLUTION_12B;
    HAL_ADC_Init(&hadc);
    sConfig.Channel = ADC_CHANNEL_0;
    HAL_ADC_ConfigChannel(&hadc, &sConfig);
}

static void MX_USART2_UART_Init(void) {
    huart.Instance = USART2;
    huart.Init.BaudRate = 115200;
    HAL_UART_Init(&huart);
}

void SystemClock_Config(void) {/* 系统时钟配置 */}
void Error_Handler(void) {while(1);}
static void MX_GPIO_Init(void) {/* GPIO 初始化 */}

总结

该简易电子秤的设计利用了电阻应变片、运放放大器和MCU进行数据采集、处理和显示，满足了题目要求的重量范围、精度以及扩展功能。量程和精度的设定通过电阻应变原理及放大-模数信号转换实现，电路设计简洁且具有良好的实用性。

这个题目考察的主要知识点：

1. 电阻应变片传感器的工作原理与应用：理解如何使用电阻应变片传感器测量物体重量，并在电子秤中进行实现。
2. 电子秤设计与构造：掌握电子秤的设计方法，包括支架、秤盘及其配件的选材和结构设计。
3. 数据处理与误差分析：能够通过电路测量数据，进行数字显示和误差分析，实现精准称重。
4. 电路设计：包括如何设计并实现测量电路，特别是放大电路和模数转换电路的设计及调试。
5. 编程与算法实现：如果使用MCU或FPGA，需要理解相关编程语言（如C、Verilog）的使用，进行数据处理和功能实现。
