GPT-4o给出的设计方案：

一、设计方案

设计一个测量脉冲信号频率、占空比、幅度和上升时间的数字显示测量仪，利用微控制器（MCU）采集脉冲信号数据，并进行处理和显示。此外，设计一个标准矩形脉冲信号发生器，用于测试仪的校准。

二、方案论证

1. 信号采集模块：

   • 采用高精度ADC和比较器采集脉冲信号的频率、占空比、幅度和上升时间。
   • 输入阻抗50Ω，确保信号完整传输。

2. 数据处理模块：

   • 利用MCU（如STM32系列）对采集到的信号进行处理，并计算频率、占空比、幅度、上升时间等参数。
   • MCU将处理结果显示在数码管或LCD屏上。

3. 信号发生模块：

   • 设计一个标准矩形脉冲信号发生器，使用CPLD或FPGA生成，并通过调节电位器设置频率、占空比和幅度参数。

三、理论分析与计算

1. 频率测量：

   • 通过捕获脉冲信号的上升沿，计算时间间隔，从而计算频率。
   • 误差分析：频率误差的主要来源是计时器的精度，使用高精度晶振（如10ppm）以确保误差在0.1%以内。

2. 占空比测量：

   • 通过捕获脉冲信号高电平持续时间和周期时间，计算占空比。
   • 误差分析：占空比的误差来源于计时器的分辨率，使用高分辨率计时器以确保误差小于2%。

3. 幅度测量：

   • 使用高精度ADC捕获脉冲信号的峰值电压，校准后可估算出幅度。
   • 误差分析：ADC的分辨率和非线性是误差来源，高精度ADC有助于误差控制在2%以内。

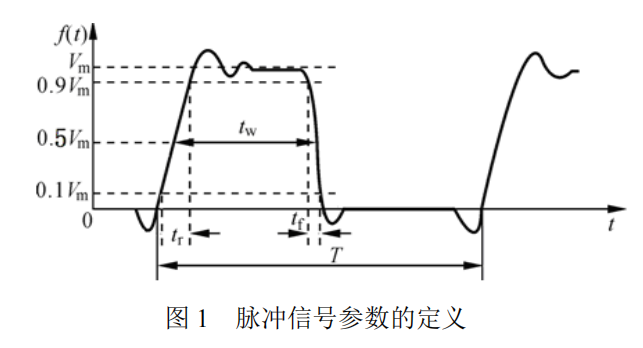

4. 上升时间测量：

   • 捕获脉冲信号从10%到90%幅度的上升时间。
   • 误差分析：通过高速采样和数字滤波技术，减少噪声影响，确保测量误差在5%以内。

四、重要电路原理图设计要点

1. 信号调理：

   • 输入阻抗匹配电路设计（50Ω）以保护系统，并确保信号不失真。
   • 放大电路采用高输入阻抗运放（如OPA350）。

2. ADC模块：

   • 高精度ADC（16位或更高，如ADS1115)用于采集信号。
   • 参考电压采用高精度基准源（如REF5050）。

3. 频率计数：

   • 使用外部精密频率计数芯片（如ICM7555）或软件实现。

五、核心器件设计要点

1. STM32 MCU：

   • 配置定时器捕捉功能，用于测量频率及占空比。
   • 使用ADC模块测量信号幅度。
   • LCD接口，用于显示测量结果。

2. ADC：

   • 选择高分辨率ADC，如ADS1115，配置其地址和输入通道。
   • 配置采样率和参考电压。

3. 高精度晶振：

   • 作为系统时钟来源，确保计时精度。

六、重要功能的C代码

// STM32 MCU Pulse Measurement Code

#include "stm32f4xx_hal.h"

TIM_HandleTypeDef htim;

void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_TIM_IC_Init(void);
static void MX_ADC_Init(void);

int main(void) {
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_TIM_IC_Init();
    MX_ADC_Init();

    HAL_TIM_IC_Start_IT(&htim, TIM_CHANNEL_1);

    while (1) {
        // 主循环：读取和处理采集到的数据
    }
}

void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim) {
    if (htim->Channel == HAL_TIM_ACTIVE_CHANNEL_1) {
        // Capture frequency and duty cycle with timer
        uint32_t IC_Val1 = HAL_TIM_ReadCapturedValue(htim, TIM_CHANNEL_1);
        uint32_t IC_Val2 = HAL_TIM_ReadCapturedValue(htim, TIM_CHANNEL_1);
        uint32_t Difference = IC_Val2 - IC_Val1;
        float frequency = HAL_RCC_GetPCLK1Freq() / Difference;

        // Process and display frequency and duty cycle
    }
}

static void MX_TIM_IC_Init(void) {
    htim.Instance = TIM2;
    htim.Init.Prescaler = 84-1;
    htim.Init.CounterMode = TIM_COUNTERMODE_UP;
    htim.Init.Period = 0xFFFF;
    HAL_TIM_IC_Init(&htim);

    TIM_IC_InitTypeDef sConfigIC = {0};
    sConfigIC.ICPolarity = TIM_ICPOLARITY_RISING;
    sConfigIC.ICSelection = TIM_ICSELECTION_DIRECTTI;
    sConfigIC.ICPrescaler = TIM_ICPSC_DIV1;
    sConfigIC.ICFilter = 0;
    HAL_TIM_IC_ConfigChannel(&htim, &sConfigIC, TIM_CHANNEL_1);
}

static void MX_ADC_Init(void) {
    ADC_ChannelConfTypeDef sConfig = {0};
    hadc1.Instance = ADC1;
    hadc1.Init.Resolution = ADC_RESOLUTION_12B;
    HAL_ADC_Init(&hadc1);

    sConfig.Channel = ADC_CHANNEL_0;
    sConfig.Rank = 1;
    sConfig.SamplingTime = ADC_SAMPLETIME_3CYCLES;
    HAL_ADC_ConfigChannel(&hadc1, &sConfig);
}

void SystemClock_Config(void) {
    // 系统时钟配置代码
}

static void MX_GPIO_Init(void) {
    // GPIO初始化代码
}

七、重要功能的Verilog代码

module pwm_generator (
    input clk,        // 输入时钟
    input [7:0] duty, // 占空比设定
    output reg pwm    // PWM信号输出
);
    reg [7:0] counter = 0;

    always @(posedge clk) begin
        counter <= counter + 1;
        if(counter < duty)
            pwm <= 1;
        else
            pwm <= 0;
    end
endmodule

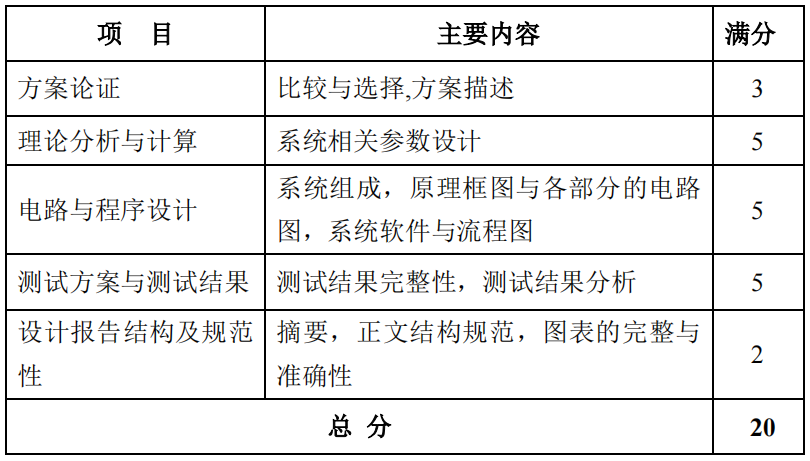

这个题目考察的主要知识点：

1. 脉冲信号测量：涉及脉冲信号的频率、占空比、幅度、上升时间等参数的测量方法与误差分析。
2. 数据处理与显示：包括信号采集、数据处理、数值显示的电路设计与实现。
3. 标准信号发生器的设计：设计并实现一个能够产生标准矩形脉冲信号的发生器，用于校准和测试。
4. 电路设计与实现：包括高精度ADC的选型与应用、电源管理及信号调理等。
5. MCU或FPGA编程：采用MCU或FPGA实现数据采集与处理算法，编写相应的控制代码。
6. 系统集成与调试：包括各模块的集成、误差校正及系统性能测试与调试。
