实验目标

1. 查阅LT1054资料，了解其电路结构、性能和应用电路
2. 学习LT1054双电源倍增器电路的构建、调整和测试

实验器材

ADALM2000

理论基础

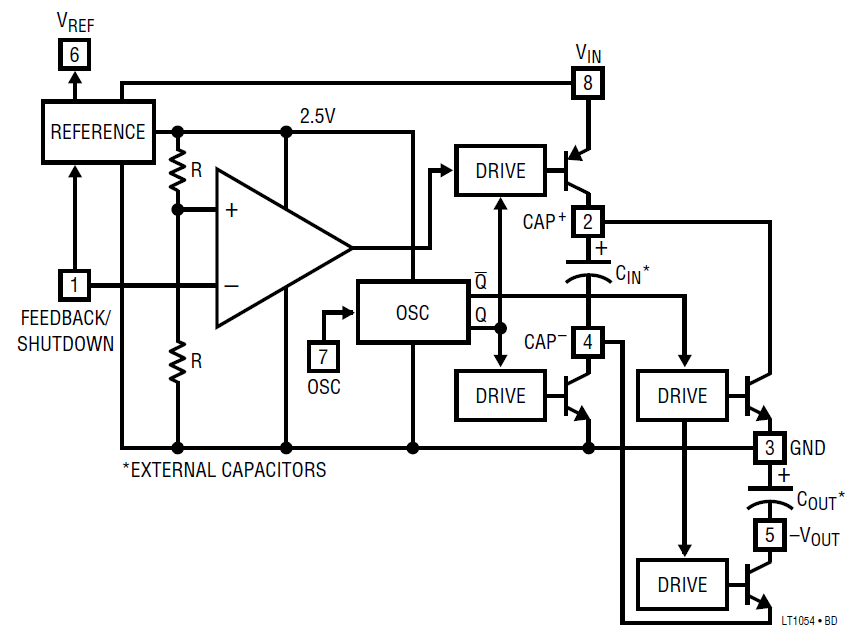

LT1054是一款单片的、双极型的、开关电容电压转换器和稳压器，它的应用包括：电压逆变器、电压稳压器、负电压倍增器和正电压倍增器，它的原理框图如图1所示。

图1

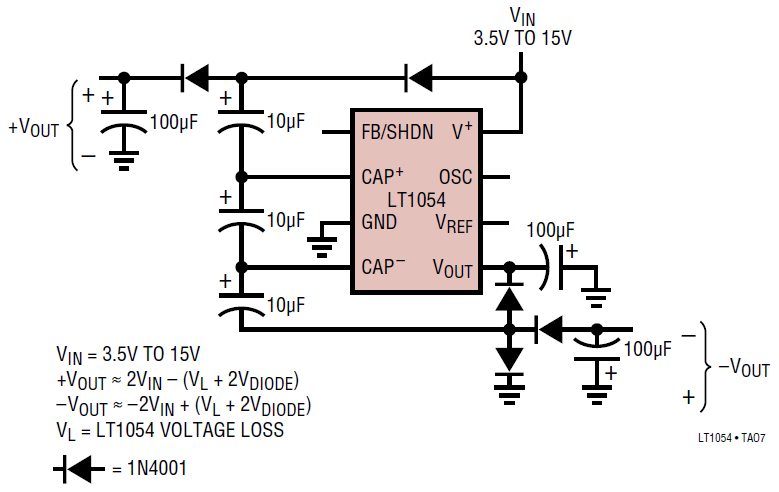

这里给出了LT1054的一种典型应用——双电源倍增器，电原理图如图2所示。更多内容可参见附件。

图2

实验步骤

1. 按照图2，在面包板上搭建电路，并对电路进行检测。
2. 按照图2，接入电源电压。
3. 用电压表测量输入电压和输出电压，并记录。
4. 用示波器测量输出电压纹波，并记录。

附件

• 电子森林汇总ADALP2000器件及应用清单：https://www.eetree.cn/doc/2558
• 官网地址：https://www.analog.com/en/products/lt1054.html
• 数据手册：https://www.analog.com/media/en/technical-documentation/data-sheets/LT1054-1054L.pdf
