实验目标

1. 查阅LTM8067资料，了解其电路结构、性能和应用电路
2. 学习LTM8067应用电路的构建、调整和测试

实验器材

ADALM2000

理论基础

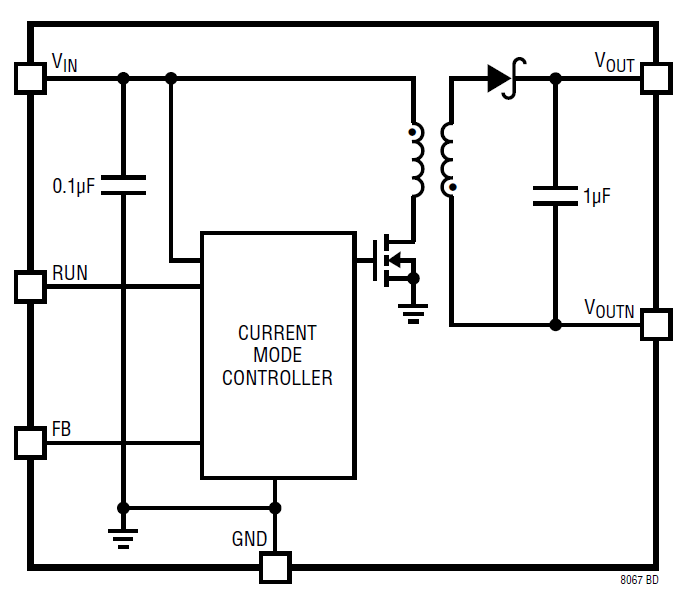

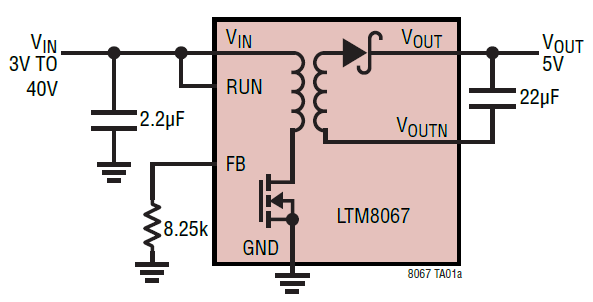

LTM8067是一款输入电压3～40V隔离式μModule DC-DC转换器，其原理框图如图1所示。LTM8067的典型应用如图2所示。更多内容可参见附件。

图1

图2

实验步骤

1. 按照所选电路，在面包板上搭建电路，并对电路进行检测。
2. 按照所选电路，接入电源电压。
3. 对电路进行相关参数的测试，并记录。

附件
