实验目标

1. 查阅OP484资料，了解其电路结构、性能和应用电路
2. 学习OP484应用电路的构建、调整和测试

实验器材

ADALM2000

理论基础

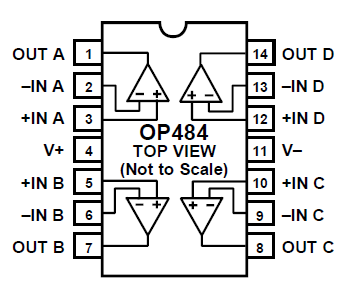

OP484是一款单电源、4MHz宽带放大器，具有轨对轨输入和输出特性，其引脚配置如图1所示。更多应用电路可参见附件。

图1

实验步骤

1. 按照所选电路，在面包板上搭建电路，并对电路进行检测。
2. 按照所选电路，接入电源电压。
3. 对电路进行相关参数的测试，并记录。

附件

• 电子森林汇总ADALP2000器件及应用清单：https://www.eetree.cn/doc/2558
• 官网地址：https://www.analog.com/en/products/op484.html
• 数据手册：https://www.analog.com/media/en/technical-documentation/data-sheets/OP184_284_484.pdf
