实验目标
实验器材
ADALM2000
10kΩ 电阻 (1/4 W) x 4
1MΩ 电阻 (1/4 W) x 1
510Ω 电阻 (1/4 W) x 1
0.01μF电容 x 1
0.033μF电容 x 1
面包板
导线
理论基础
将反相比例运算电路中的电阻RF用电容C取代,可得到反相积分运算电路,如图1所示。如果电容器两端的初始电压为零,输出电压与输入电压的关系为
图1中电容C上并联了一个阻值较大的电阻RF,是为了使电路保持直流负反馈通路,以确保运放工作在线性状态。
图1 积分电路
将积分运算电路中的电阻R和电容C的位置互换,可得到微分运算电路,如图2所示。
输出电压与输入电压的关系为
图2 微分电路
实验步骤
在面包板上,按照图1,搭接成积分运算电路(R= Rꞌ=10kΩ,RF=1MΩ,C=0.01μF)按照表1中输入电压的要求,调整信号源,分别作用于电路输入端,用示波器测量并记录输出电压及其波形。
表1 方波作用于积分运算电路
VIp
VP-P(V)
T(ms)
vI
0.5
1
vO
在面包板上,按照图2,搭接成微分运算电路(R= Rꞌ =10kΩ,R1=510Ω,C=0.033μF,其中R1与C串联),按照表2中输入电压的要求,调整信号源,分别作用于电路输入端,用示波器测量并记录输出电压及其波形。
表2 方波作用于微分运算电路
0.25
参考答案
实验电路仿真

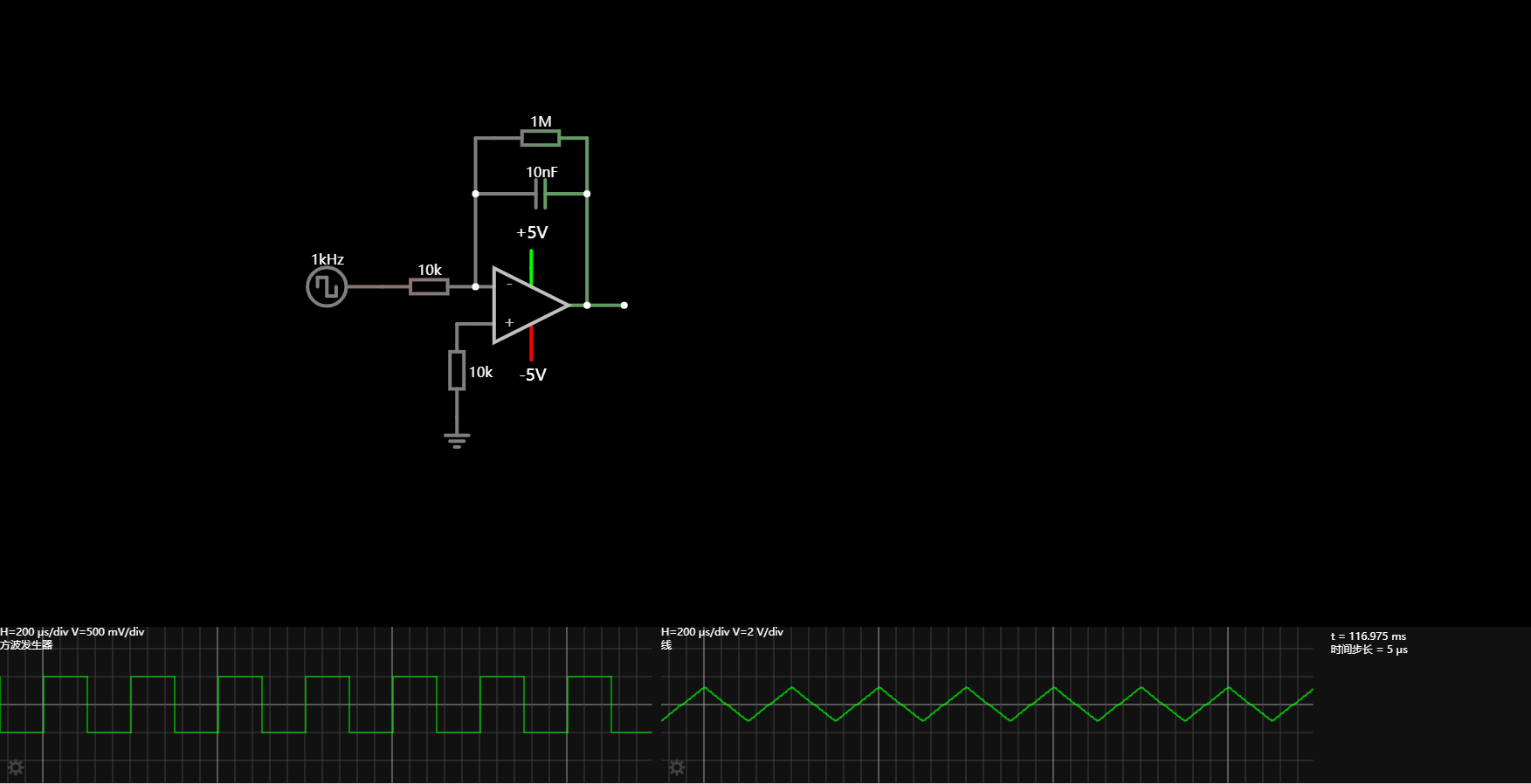

积分电路

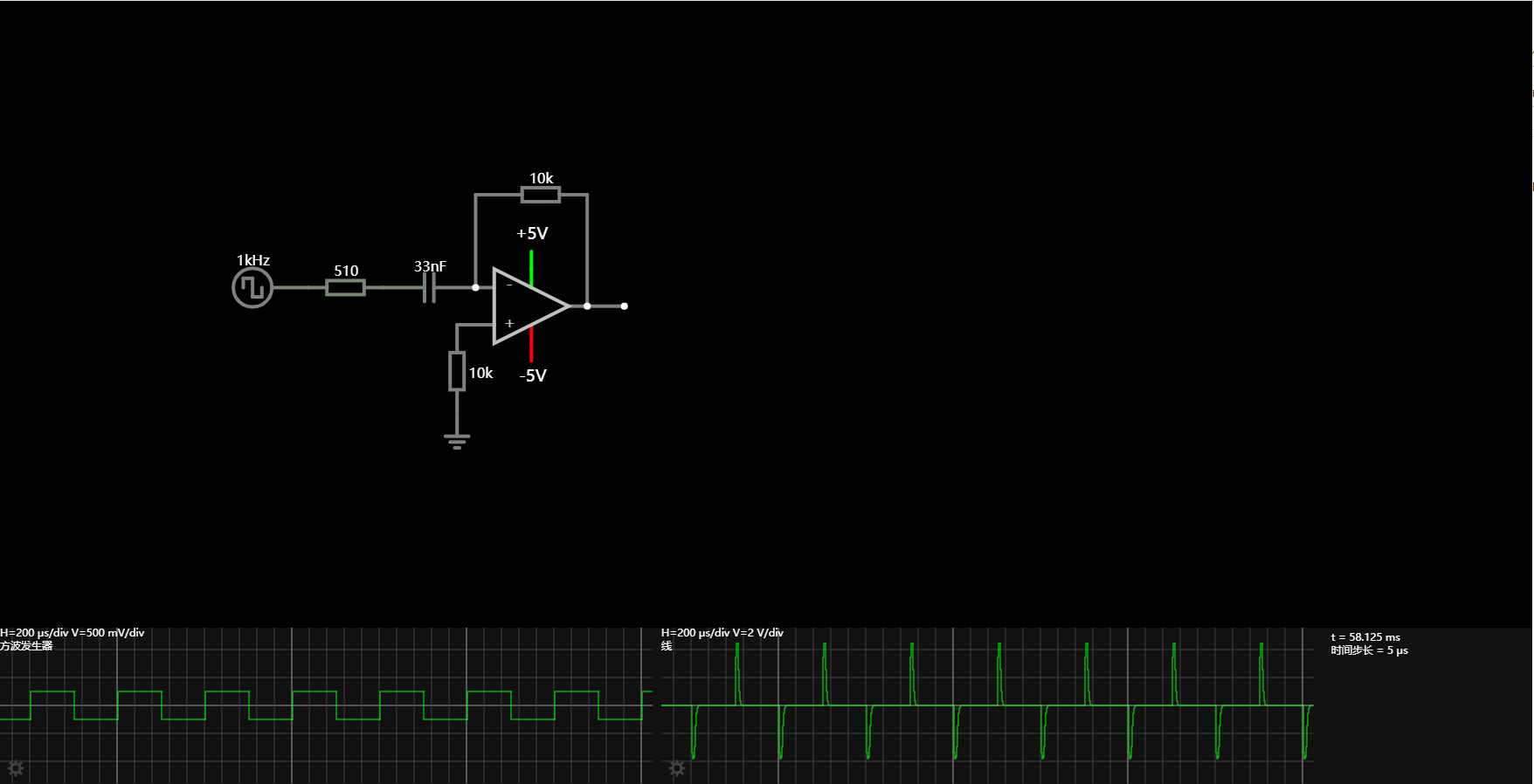

微分电路
