GPT-4o给出的设计方案：

一、设计思路

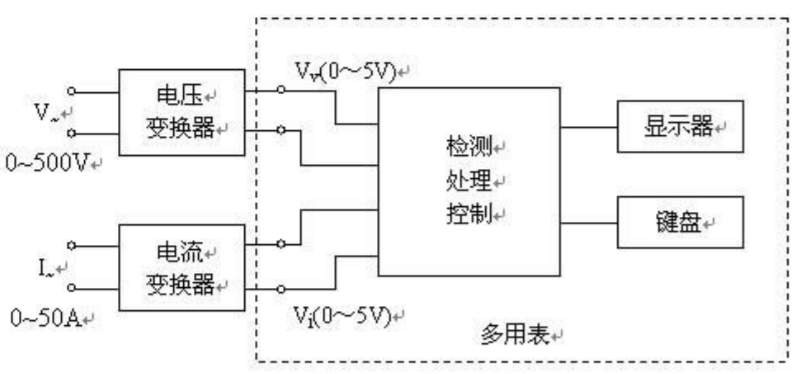

1. 电压转换器和电流转换器：将交流电压（0～500V）和交流电流（0～50A）转换为0～5V的直流信号输入到检测处理控制单元。
2. 检测处理控制单元：利用MCU对转换后的信号进行采样、数据处理、计算有效值、有功功率、无功功率、功率因数等电参数。
3. 显示和控制：使用液晶显示屏和按键做用户界面，显示测量值并提供用户输入选择功能。

二、简单论证

• 电压和电流变换器：使用高精度线性变换器保证信号稳定转换到0～5V范围。
• MCU（微控制器）：进行多路ADC采样，确保采集电压和电流的高精度数据，进行运算处理。
• 显示模块：实时显示各项测量参数，用户能通过按键切换查看不同测量值。

三、重要指标理论分析

1. 测量范围及精度：
   • 电压测量范围：0～500V，误差小于0.8%。
   • 电流测量范围：0～50A，误差小于1.5%。
   • 功率测量范围：0～25kW，功率因数范围0～1。
2. 显示分辨率和准确定义：
   • 四位小数显示，确保精度且便于读取。

四、原理图设计要点

1. 电压、电流转换器：
   • 使用精密电压互感器和电流互感器，将高压高流换为低电压。
   • 后接运算放大电路调整输出电压到0～5V。
2. MCU电路：
   • 采用STM32系列微控制器，内置ADC，进行数字信号采样和处理。
   • 核心处理器连接LCD显示及按键模块，输出测量值。
3. 电源管理：
   • 稳定的电源设计，确保各模块正常供电工作。

五、核心器件设计要点

1. 电压互感器：
   • 选择高精度互感器确保信号转换准确性。
2. 电流互感器：
   • 选择宽量程、高精度互感器支持大电流采集。
3. MCU：
   • STM32系列，提供高精度ADC，多路采样，快速计算能力。
   • 支持外部中断，按键和显示控制。

六、简单C代码（位于MCU中）

以下是基于STM32的简易频率测量和显示代码示例：

#include "stm32f4xx_hal.h"

ADC_HandleTypeDef hadc1;
UART_HandleTypeDef huart1;

void SystemClock_Config(void);
void ADC_Init(void);
void UART_Init(void);
float MeasureVoltage(void);
float MeasureCurrent(void);
float CalculatePower(float voltage, float current);
void DisplayResult(float voltage, float current, float power);

int main(void) {
    HAL_Init();
    SystemClock_Config();
    ADC_Init();
    UART_Init();

    float voltage, current, power;
    while (1) {
        voltage = MeasureVoltage();
        current = MeasureCurrent();
        power = CalculatePower(voltage, current);
        DisplayResult(voltage, current, power);
        HAL_Delay(1000);
    }
}

void SystemClock_Config(void) {
    // 时钟配置
}

void ADC_Init(void) {
    // ADC初始化
}

void UART_Init(void) {
    // UART初始化
}

float MeasureVoltage(void) {
    // ADC采样电压
    HAL_ADC_Start(&hadc1);
    HAL_ADC_PollForConversion(&hadc1, 100);
    return HAL_ADC_GetValue(&hadc1) * (500.0f / 4095.0f);
}

float MeasureCurrent(void) {
    // ADC采样电流
    HAL_ADC_Start(&hadc1);
    HAL_ADC_PollForConversion(&hadc1, 100);
    return HAL_ADC_GetValue(&hadc1) * (50.0f / 4095.0f);
}

float CalculatePower(float voltage, float current) {
    // 功率计算
    return voltage * current;
}

void DisplayResult(float voltage, float current, float power) {
    char buf[50];
    sprintf(buf, "Voltage: %.2f V, Current: %.2f A, Power: %.2f W\r\n", voltage, current, power);
    HAL_UART_Transmit(&huart1, (uint8_t*)buf, strlen(buf), HAL_MAX_DELAY);
}

结论

通过设计该多用表系统，实现了对交流电压、电流和各种功率参数的高精度测量。设计中使用高准确度的电压电流转换器，将信号转为易处理的0-5V信号，由STM32系列MCU采样和计算关键参数，并通过显示界面向用户展示测量值。有效地满足了各种测量需求，达成了测量范围广、精度高、显示直观的目标。

这个题目考察的知识点：

1. 交流电测量：理解如何测量交流电的有效值、电流有效值、频率，以及相关功率因数的计算和分析。
2. 信号转换：使用电压互感器和电流互感器进行信号的转换，将高压高流信号变换为适合ADC采样的低电压信号。
3. 模数转换与处理：AD转换的应用，通过微控制器（如STM32）的内置ADC进行精确的电压电流采样，并计算功率等参数。
4. 数据处理与显示：设计数据处理算法，包括有功功率、无功功率的计算，使用LCD或LED显示测量结果，开发用户交互界面。
5. 系统集成与误差分析：整合各个模块，实现系统的整体功能，并进行误差分析和精度调整，提高测量准确度和稳定性。
