GPT-4o给出的设计方案：

一、方案论证

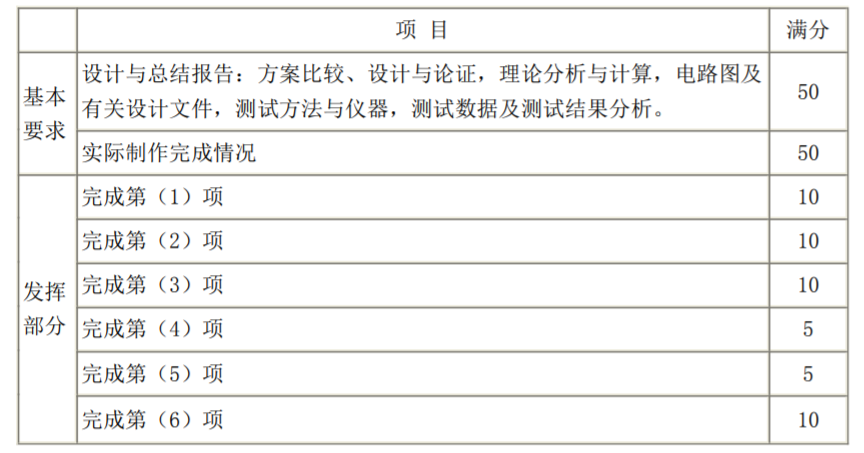

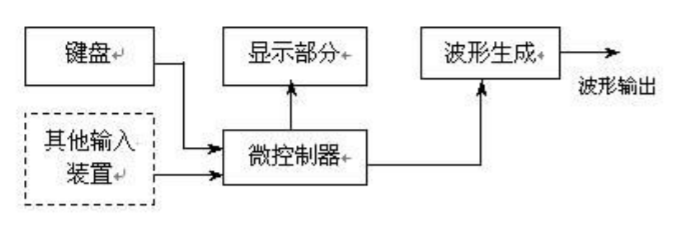

该设计任务要求设计一个波形发生器，具有产生正弦波、方波、三角波及特定组合波形的功能。整个系统包括键盘输入、显示部分、波形生成和微控制器部分。选择合适的MCU进行波形控制，以确保输出波形精度和调节范围。同时结合数模转换器（DAC）实现波形的模拟输出。

二、系统设计

1. 主要模块

• 微控制器（MCU）：进行整体控制，接受键盘输入，生成波形数据并发送到DAC，如STM32系列。
• 键盘输入：用户输入波形类型、频率、振幅的调节信息。
• 显示部分：液晶显示屏（LCD），如带I2C接口的16x2字符LCD，用于显示当前设置。
• 波形生成器：利用DAC输出模拟信号，经过滤波后得到所需波形。
• 存储器：存储预设波形数据及用户配置。

2. 重要指标分析

1. 频率范围：要求输出频率在100Hz至20kHz，扩展部分要求至100kHz～200kHz。
   • 频率精度在±0.5%以内，可通过高精度的晶振和定时器控制实现。
2. 输出波形：包括正弦波、方波、三角波及其线性组合波形。
   • 利用查找表法生成波形数据，存储在MCU的ROM中。
3. 振幅调节：输出幅度0～5V调节，可设置0.1V步进。
   • 使用可编程增益放大器（PGA）进行幅度调整。
4. 波形存储：可存储预设及用户自定义波形。
   • MCU内部Flash或外部EEPROM用于存储波形数据。

3. 原理图设计要点

1. MCU 控制电路

   • 使用STM32系列MCU，提供高性能定时器，ADC和DAC接口。
   • 外加晶振电路，提高时钟精度。

2. DAC 电路

   • 选用高精度DAC，如DAC8551，16位分辨率。
   • 利用低通滤波器去除DAC输出中的高频噪声。

3. 键盘和显示电路

   • 键盘采用矩阵键盘，通过GPIO口读取输入。
   • LCD显示屏通过I2C或SPI接口与MCU通信。

4. 核心器件设计要点

1. STM32 MCU

   • 带有硬件DAC，定时器和通讯接口。
   • 适量的Flash和RAM用于存储和运行程序。
   • 高速GPIO用于响应键盘输入。

2. DAC8551

   • 16位精度，提供低噪声高线性度的模拟信号。
   • SPI接口，用于高速数据传输。

3. 显示屏

   • 16x2字符LCD，通过I2C或SPI接口与MCU连接，便于显示调节信息。

5. 重要功能C代码

#include "stm32f1xx_hal.h"

DAC_HandleTypeDef hdac;
TIM_HandleTypeDef htim6;

void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_DAC_Init(void);
static void MX_TIM6_Init(void);

const uint16_t sine_wave[] = { ... }; // 存储波形数据
const int wave_size = sizeof(sine_wave) / sizeof(uint16_t);

int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_DAC_Init();
    MX_TIM6_Init();

    HAL_DAC_Start(&hdac, DAC_CHANNEL_1);
    HAL_TIM_Base_Start(&htim6);
    HAL_DAC_Start_DMA(&hdac, DAC_CHANNEL_1, (uint32_t*)sine_wave, wave_size, DAC_ALIGN_12B_R);

    while (1)
    {
        // 键盘输入和显示屏更新逻辑
        // 更新频率、幅度和波形类型
    }
}

void SystemClock_Config(void)
{
    // 时钟配置代码
}

static void MX_GPIO_Init(void)
{
    // GPIO初始化代码
}

static void MX_DAC_Init(void)
{
    hdac.Instance = DAC;
    HAL_DAC_Init(&hdac);
    DAC_ChannelConfTypeDef sConfig = {0};
    sConfig.DAC_Trigger = DAC_TRIGGER_T6_TRGO;
    sConfig.DAC_OutputBuffer = DAC_OUTPUTBUFFER_ENABLE;
    HAL_DAC_ConfigChannel(&hdac, &sConfig, DAC_CHANNEL_1);
}

static void MX_TIM6_Init(void)
{
    htim6.Instance = TIM6;
    htim6.Init.Prescaler = 0;
    htim6.Init.CounterMode = TIM_COUNTERMODE_UP;
    htim6.Init.Period = 0xFFFF;
    HAL_TIM_Base_Init(&htim6);
}

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    if(htim->Instance == TIM6)
    {
        // 定时器中断处理逻辑
    }
}

总结

本设计实现了一种简易的波形发生器系统，具有产生正弦波、方波、三角波和组合波形的功能，并能进行频率和幅度调节。系统采用STM32微控制器、DAC8551进行高精度波形生成，配合矩阵键盘输入和LCD显示，为用户提供友好的操作界面和精确的波形输出。

这个题目考察的知识点：

1. 波形发生器基础

   • 了解波形发生器的原理和功能，包括正弦波、方波、三角波及其他组合波形的生成。

2. 模拟和数字电子技术

   • 掌握A/D和D/A转换的基本原理及应用，尤其是如何使用DAC生成模拟信号。
   • 掌握运算放大器、滤波器以及其他模拟电路的设计和应用。

3. 微控制器（MCU）编程

   • 使用MCU进行波形生成、频率和振幅调节的编程技能。
   • 设计键盘输入和显示界面，实现用户与设备的交互。

4. 电路设计

   • 设计高输入阻抗电路、频率和幅度控制电路及驱动电路。
   • 模拟和数字电路的结合设计与调试。

5. 通信接口

   • 了解I2C、SPI等通信接口，尤其是用于LCD显示器和DAC之间的数据传输。

6. 系统软硬件调试

   • 软硬件协同工作，测试与调试波形生成系统的实际性能。
