GPT-4o给出的设计方案：

一、设计思路

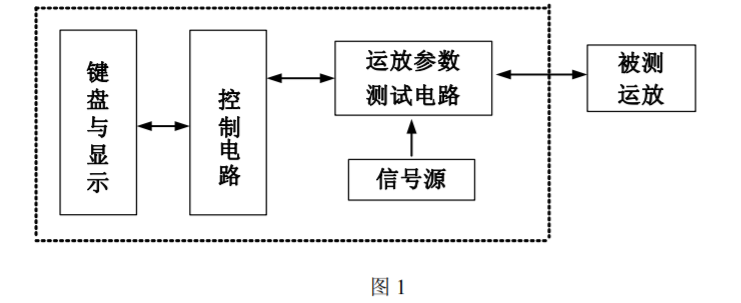

1. 控制电路

   • 使用MCU（如STM32）负责通过按键和显示模块进行用户交互，控制信号源和参数测量。显示模块提供实时数据显示。

2. 信号源

   • 使用可编程信号源（如AD9833或AD9850），产生5Hz~4MHz范围内的正弦波信号，并确保输出有效值为4V。

3. 运放参数测试电路

   • 分别设计VIO、IIO、AVD、KCMR和BWG的测量电路；
   • 使用精密测量模块（如仪表放大器INA118）进行精确测量信号检测。

二、简单论证

MCU控制信号源，可以快速改变信号频率和幅值，并监控和显示测试结果。使用精密测量模块和高精度AD转换器确保测量精度。系统设计可以兼容多类运放，使其具有较高的通用性。

重要的指标和理论分析

1. 测试参数范围及精度

   • VIO：0~40mV，精度3%读数+1字；
   • IIO：0~4µA，精度3%读数+10个字；
   • AVD：60dB~120dB，精度3dB；
   • KCMR：60dB~120dB，精度3dB；
   • BWG：100kHz~3.5MHz，步进1kHz。

2. 信号源

   • 输出频率：5Hz~4MHz，电压有效值为4V，频率和电压误差小于1%。

三、电路原理图设计要点

1. 信号源电路

   • 使用AD9833/AD9850，通过MCU设定输出频率和幅值；
   • 输出信号通过适当的滤波与放大电路处理。

2. 精密测量电路

   • 使用INA118等仪表放大器测量参数，滤除噪声，确保信号稳定；
   • 测量结果通过高速多通道AD转换器采集，传输到MCU进行处理。

3. 显示与控制

   • 使用LCD或OLED显示屏显示当前操作状态和测量结果；
   • 通过按键矩阵输入用户指令，进行参数调整和测量控制。

四、核心器件设计要点

1. AD9850/AD9833 DDS芯片

   • 通过SPI接口配置，设置输出频率和幅值。

2. INA118仪表放大器

   • 高共模抑制比，低噪声，适用于精密测量；
   • ±15V电源供电。

3. STM32 MCU

   • 控制运行放大器测试过程；
   • 处理传感器数据并更新显示屏。

五、MCU重要功能的C代码和介绍

以下是一个实现基本信号源控制和数据处理的示例代码：

#include "stm32f1xx_hal.h"
#include "ad9850.h"
#include "lcd.h"
#include "ina118.h"

// AD9850引脚配置
#define AD9850_DATA_PIN  GPIO_PIN_0
#define AD9850_CLK_PIN   GPIO_PIN_1

void setup() {
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_LCD_Init();
    AD9850_Init(AD9850_DATA_PIN, AD9850_CLK_PIN);
    LCD_Clear();
    LCD_DisplayString("Init Complete");
}

void set_signal_frequency(uint32_t frequency) {
    AD9850_SetFrequency(frequency);
}

void read_parameters() {
    uint16_t vio = INA118_ReadVIO();
    float iio = INA118_ReadIIO();
    float avd = INA118_ReadAVD();
    float kcmr = INA118_ReadKCMR();
    float bwg = INA118_ReadBWG();

    LCD_SetCursor(0, 0);
    LCD_Printf("VIO: %dmV\nIIO: %fumA", vio, iio);
    LCD_SetCursor(1, 0);
    LCD_Printf("AVD: %fdB\nKCMR: %fdB\nBWG: %fkHz", avd, kcmr, bwg);

    delay(100);  // 增加一些延时读取新数据
}

int main(void) {
    setup();

    set_signal_frequency(1000);  // 设置初始频率为1kHz

    while (1) {
        if (user_button_pressed()) {
            read_parameters();  // 读取并显示参数
        }
    }
}

这个题目考察的知识点：

1. 信号源设计：要求设计能够产生特定频率和幅度的正弦波信号源，确保输出频率在5Hz至4MHz之间，电压有效值为4V，且频率与电压误差小于1%。

2. 精确参数测量：实现对运放的VIO、IIO、AVD、KCMR及BWG等基本参数的精确测量。需要高精度仪表并兼顾测量范围和误差要求。

3. 控制与显示：设计控制电路，通过MCU实现参数测量的流程控制和测量结果的显示。系统须兼容多类运放，能够动态调整测量参数。

4. 系统集成与测试：确保系统所有部分的集成调试，通过设定的信号源和测量电路实现对运放的全面测量。
