GPT-4o给出的设计方案：

一、总体设计

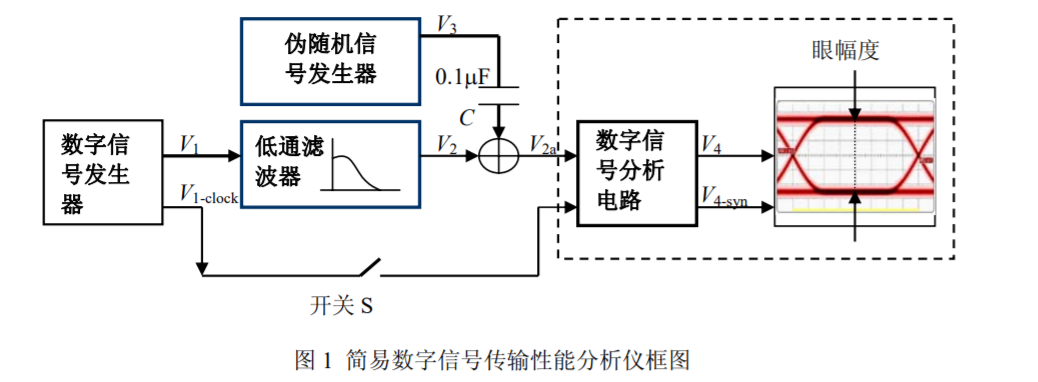

本方案设计包括以下几部分：数字信号发生器、仿真信号发生器及滤波电路、数字信号分析电路和显示设备。系统的整体目的在于生成特定频率和幅度的数字信号，经过滤波和仿真调制后，通过数字信号分析电路分析其传输特性，并最终显示眼图等分析结果。

二、简单论证

1. 数字信号发生器：生成特定序列的数字信号，其频率和幅度稳定可调。
2. 滤波与仿真模块：对生成的数字信号进行低通滤波和调制，以模拟实际信号传输过程中的各种失真。
3. 数字信号分析：对滤波后的信号进行采样和分析，测量其传输特性并生成眼图以便观察波形质量。

三、重要指标的理论分析

1. 信号频率与幅度控制：设计的数字信号发生器需要能精确控制频率在10-100kbps之间，步进可调且误差小于1%；幅度要求在10mV至100mV，误差不超过10%。
2. 滤波器性能：滤波器的3dB带宽调节到10kHz、100kHz、200kHz、500kHz，实际实现的带宽偏差小于10%。
3. 仿真信号：仿真信号的幅度和偏置要求稳定可调，V2a的幅度准确性为±10%，偏置准确性为±10%。

四、重要电路原理图设计要点

1. 数字信号发生器电路：

   • 使用计数器或波形发生器芯片生成方波信号，输出频率由时钟分频电路控制。

2. 低通滤波电路：

   • 使用RC或LC滤波电路实现低通滤波，达到设置的3dB带宽要求。

3. 数字信号分析电路：

   • 使用高速ADC实时采样经过滤波和调制后的信号，并通过MCU或FPGA进行数据处理和分析。

4. 眼图显示电路：

   • 数据处理后通过DAC转换显示在示波器或专用眼图显示设备上。

五、核心器件设计要点

1. 计数器或波形发生器芯片（如74HC4040）：

   • 低功耗，高精度时钟计数，能够产生稳定频率的方波脉冲信号。

2. RC或LC滤波电路：

   • 精确的电阻、电容或电感元件提供稳定的滤波性能，低温度漂移和高Q值保证信号不失真。

3. 高速ADC（如ADS1256）：

   • 高采样率、高分辨率，确保能够准确捕捉信号的细节和变化。

4. MCU或FPGA（如STM32F103或Xilinx Spartan-6）：

   • 足够的处理能力实时分析和处理采样信号数据，并生成分析结果。

六、MCU重要功能的C代码

以下代码示例展示了STM32接口的数字信号发生和采样分析过程：

#include "stm32f4xx.h"

// 信号发生与采样相关配置
void SystemClock_Config(void);
void GPIO_Config(void);
void Timer_Config(void);
void ADC_Config(void);
void DAC_Config(void);

// 主函数
int main(void) {
    HAL_Init();
    SystemClock_Config();
    GPIO_Config();
    Timer_Config();
    ADC_Config();
    DAC_Config();

    while (1) {
        // 实时信号采样与处理
        uint16_t signal_val = HAL_ADC_GetValue(&hadc1);
        Process_Signal(signal_val); // 对采样信号进行处理
        HAL_Delay(1);
    }
}

// 配置系统时钟
void SystemClock_Config(void) {
    // 系统时钟配置代码
}

// GPIO配置
void GPIO_Config(void) {
    __HAL_RCC_GPIOA_CLK_ENABLE();
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    GPIO_InitStruct.Pin = GPIO_PIN_0 | GPIO_PIN_1; // 假设PA0为信号输入，PA1为信号输出
    GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
}

// 定时器配置
void Timer_Config(void) {
    // 配置定时器作为信号发生器时钟源
}

// ADC配置
void ADC_Config(void) {
    // 配置ADC用于信号采样
}

// DAC配置
void DAC_Config(void) {
    // 配置DAC用于信号输出
}

// 信号处理函数
void Process_Signal(uint16_t signal_val) {
    // 信号处理代码
}

通过上述设计方案、关键电路及示例代码，可以实现该系统的完整功能，满足指定的性能要求，确保数字信号经过滤波和调制后的分析准确性，并生成清晰的眼图结果。

本题目考察的主要知识点

1. 数字信号生成：设计一个数字信号发生器，用特定的函数生成连续序列的通信信号，并控制信号的频率和振幅。
2. 信号调制与滤波：设计一个仿真调制和低通滤波电路，对生成的信号进行低通滤波，并对信号进行有效的模拟传输。
3. 眼图分析：设计一个系统，通过同步信号获取并解析经过滤波后的数字信号，生成用于评估信号质量的眼图。
4. 自动增益控制（AGC）：实现自动增益控制功能，确保输出信号的幅度一致。
5. 数据采样与处理：使用高速ADC进行信号采样，MCU或FPGA进行数据处理和分析，并输出信号质量的指标信息。
6. 硬件电路设计：完成各个模块及其接口的电路设计和连接，确保系统的稳定运行和准确测量。
