任务名称
2011年_D题:LC 谐振放大器
任务要求
难度

一、任务
设计并制作一个 LC 谐振放大器。
二、要求

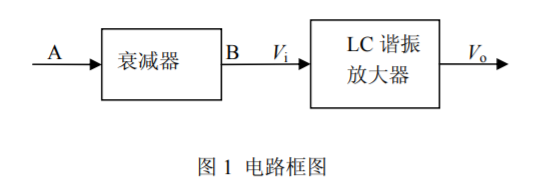

设计并制作一个低压、低功耗 LC 谐振放大器;为便于测试,在放大器的输入端插入一个 40dB 固定衰减器。电路框图见图 1。

1.基本要求
(1)衰减器指标:衰减量 40±2dB,特性阻抗 50Ω,频带与放大器相适应。
(2)放大器指标:
      a) 谐振频率:f0 =15MHz;允许偏差±100kHz;
      b) 增益:不小于 60dB;
      c)−3dB 带宽:2Δf0.7 =300kHz;带内波动不大于 2dB;
      d) 输入电阻:Rin=50Ω;
      e) 失真:负载电阻为 200Ω,输出电压 1V 时,波形无明显失真。
(3)放大器使用 3.6V 稳压电源供电(电源自备)。最大不允许超过 360mW,尽可能减小功耗。

2.发挥部分
(1)在-3dB 带宽不变条件下,提高放大器增益到大于等于 80dB。
(2)在最大增益情况下,尽可能减小矩形系数 Kr0.1。
(3)设计一个自动增益控制(AGC)电路。AGC 控制范围大于 40 dB。 AGC 控制范围为 20log(Vomin/Vimin)-20log(Vomax/Vimax)(dB)。
(4)其他。

三、说明 Δ

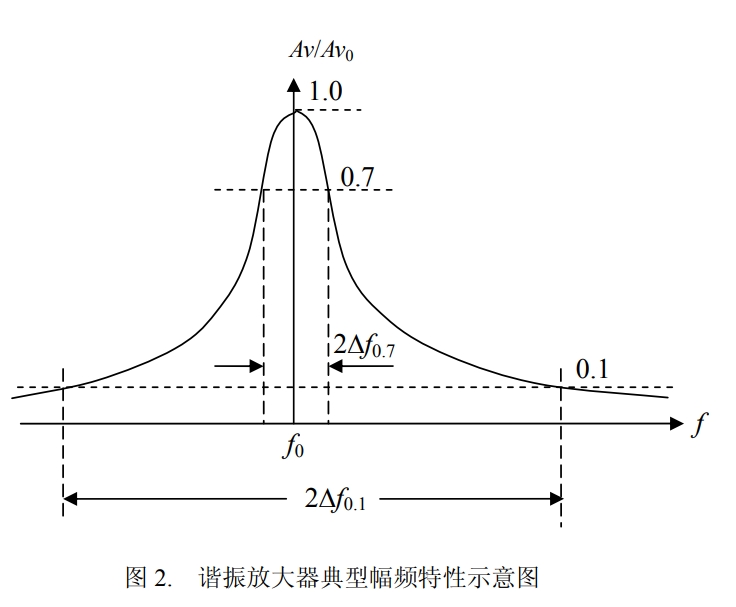

  1. 图 2 是 LC 谐振放大器的典型特性曲线,矩形系数 Kr0.1= 2Δf0.1/2Δf0.7
  2. 放大器幅频特性应在衰减器输入端信号小于 5mV 时测试(这时谐振放大器的输入 Vi<50μV)。所有项目均在放大器输出接 200Ω 负载电阻条件下测量。
  3. 功耗的测试:应在输出电压为 1V 时测量。
  4. 文中所有电压值均为有效值。

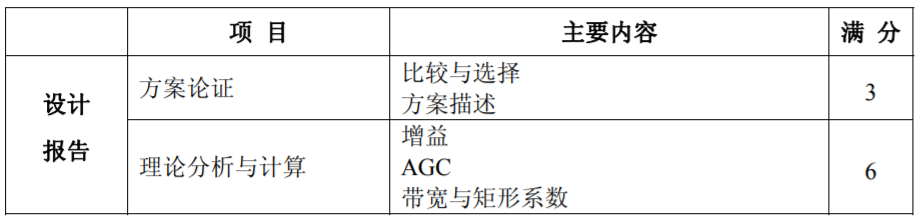

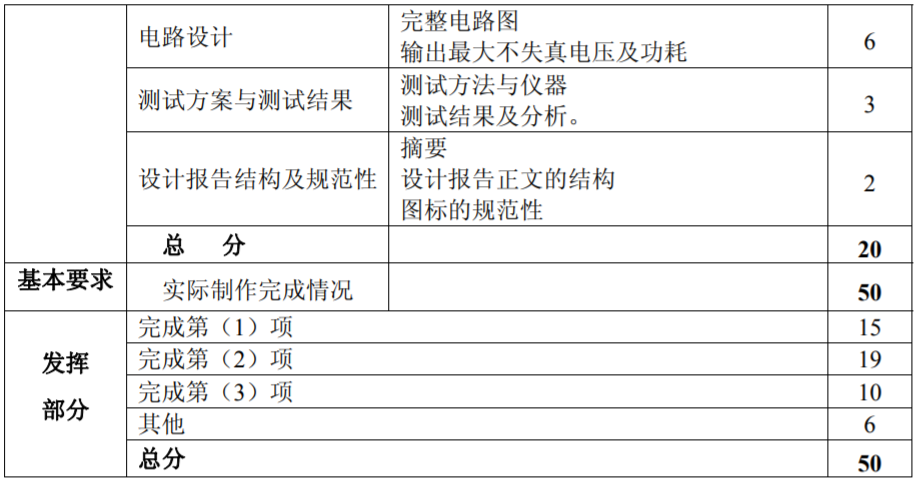

评审标准

参考答案

GPT-4o给出的设计方案:


一、总体设计

设计一个低压、低功耗LC谐振放大器系统,用于测试插入40dB固定衰减器后的输入信号。整个系统分为两个主要部分:衰减器和LC谐振放大器。系统需要保持带宽和响应稳定,同时使用自动增益控制(AGC)电路以确保线性增益。

二、设计简论

  1. 稳定性:LC谐振放大器的设计需要在中心频率(250kHz至300kHz)范围内保持稳定的增益。
  2. 精确性:AGC电路用于控制增益,使放大器在输出范围内保持线性响应,并确保总增益在40dB左右。
  3. 低功耗:整个设计需要在低压(3.6V)和360mW的功耗限制下工作,以确保系统的功效。

三、重要指标的理论分析

  1. 带宽(BW):LC谐振放大器的带宽需要在250kHz至300kHz范围内,带内波纹最好不大于2dB。
  2. 增益稳定性:通过AGC控制使得放大器增益稳定在40dB,控制范围>=40dB。
  3. 功耗(Power Consumption):系统功耗必须限制在360mW以下,尽可能优化放大器和电路设计以降低功耗。
  4. 输入阻抗:放大器的输入阻抗设计为50Ω,以匹配常规设备和线路阻抗。

四、电路原理图设计要点

  1. LC谐振放大电路

    • 中心频率设置在所需范围内(250kHz至300kHz)。
    • 设计谐振电感和电容,确保带宽的精确控制。
  2. 衰减器电路

    • 固定40dB衰减器连接在输入端,确保输入信号削弱至合理范围。
  3. AGC控制电路

    • 设计环路反馈控制,通过自动调节增益确保输出稳定在预定范围内。
    • 使用运算放大器和电压控制放大器(VCA)实现AGC功能。

五、核心器件设计要点

  1. 运算放大器(如OP07)

    • 高精度和低噪声,可用于AGC电路设计。
  2. 电感和电容元件

    • 高品质因数(Q)的电感和精确值的电容,用于构成LC谐振回路。
  3. 电压控制放大器(VCA,如LM13700)

    • 可调增益放大器,用于实现自动增益控制。
  4. 衰减器(固定40dB)

    • 高精度固定衰减,确保输入信号正确衰减。

如果需要使用MCU进行控制,可以通过ADC和DAC接口实现AGC功能,以下为一个简单的C代码示例:

#include "stm32f4xx.h"

#define SETPOINT 1.0 // 目标电压值
#define GAIN_STEP 0.1 // 每步增益调整

void SystemClock_Config(void);
void GPIO_Config(void);
void ADC_Config(void);
void DAC_Config(void);
void Adjust_Gain(float error);

int main(void) {
    float input_voltage;
    float error;

    HAL_Init();
    SystemClock_Config();
    GPIO_Config();
    ADC_Config();
    DAC_Config();

    while (1) {
        input_voltage = HAL_ADC_GetValue(&hadc1) * (3.3 / 4096.0); // 将ADC值转换为电压
        error = SETPOINT - input_voltage;
        Adjust_Gain(error);
        HAL_Delay(100);
    }
}

void Adjust_Gain(float error) {
    static float gain = 1.0;
    if (error > 0) {
        gain += GAIN_STEP;
    } else {
        gain -= GAIN_STEP;
    }

    HAL_DAC_SetValue(&hdac, DAC_CHANNEL_1, DAC_ALIGN_12B_R, (uint32_t)(gain * (4096.0 / 3.3)));
}

void SystemClock_Config(void) {
    // 系统时钟配置
}

void GPIO_Config(void) {
    // GPIO配置,用于ADC和DAC引脚
}

void ADC_Config(void) {
    // ADC配置
}

void DAC_Config(void) {
    // DAC配置
}

通过上述设计,低功耗LC谐振放大器系统能在指定范围内稳定工作,满足针对40dB固定衰减器的输入信号测试需求,确保系统稳定、精确、高效运行。


本题考察的主要知识点:

  1. LC谐振放大器设计:理解和设计LC谐振电路,选择适当的电感和电容以在特定频率下工作,并确保电路的品质因数和带宽特性。
  2. 自动增益控制(AGC)电路:设计和实现AGC电路,以确保放大器输出在一个稳定范围内,增益变化范围在40dB以上。
  3. 信号处理与衰减:使用固定衰减器对输入信号进行衰减,确保输入信号在测试条件下的合理范围。
  4. 低功耗电路设计:在低压3.6V和低功耗360mW的限定下设计电路,确保放大器在特定功耗范围内正常工作。
  5. 信号特性测量:测量和分析放大器的增益、带宽、增益平坦度、输入输出阻抗等关键参数,以确保设计实现目标性能。
