GPT-4o给出的设计方案：

一、系统概述

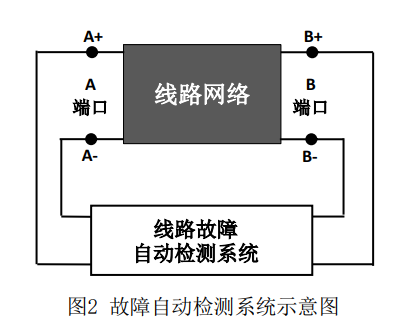

本设计的目标是创建一个自动检测线路故障并准确识别故障元件位置的系统，包括电感、电容、二极管等。系统由故障模拟单元、检测模块、控制模块及显示模块组成。

二、硬件组成

1. 故障模拟单元

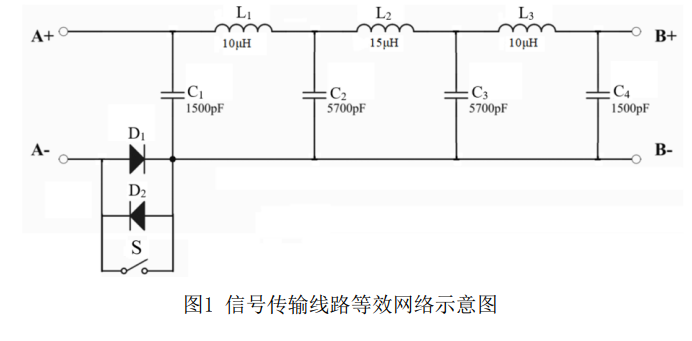

   • 线路网：模拟实际线路，包含电感、电容和二极管等元件。各元件的故障可通过手动开关来模拟（如图3所示）。
   • 开关：用于人为切断或连接线路，实现元件故障模拟。

2. 检测模块

   • 传感器：电压、电流传感器用于测量线路中电压和电流变化。
   • 故障检测芯片：如TI的LM339或类似的比较器集成电路，进行初步信号分析。

3. 控制模块

   • 微控制器（MCU）：如STM32系列，负责数据处理、故障定位算法的运行及发送控制指令。
   • 电源管理：提供稳定的电压和电流，保障各模块的正常工作。

4. 显示模块

   • 液晶显示屏（LCD）：实时显示当前线路状态及故障位置。
   • LED指示灯：指示故障元件类型及位置。

三、软件设计

1. 初始化

   • 配置传感器参数、启动检测模块、初始化显示系统。
   • 系统自检，确保所有元件正常工作。

2. 故障检测与分析

   • 数据采集：通过传感器和检测芯片获取线路中各点的电压和电流数据。
   • 故障判定：根据电压、电流的异常变化，利用比较器进行初步判断。
     • 如电容断开，电压会立即跳升至最高；
     • 如电感断开，电流会立即中断；
     • 如二极管故障，会产生非正常的电压降或电流。

3. 故障定位算法

   • 基于比较器输出的故障特征数据进行进一步分析，利用MCU运行故障定位算法。
   • 算法对比正常状态的参考信号与当前信号，结合电路拓扑结构，准确定位出现故障的元件。

4. 故障显示与报警

   • 故障位置显示：在LCD上实时显示故障元件的具体位置（如电感L1、电容C1或二极管D1等）。
   • LED报警：对应的LED灯闪烁，提示具体的故障类型及位置。

5. 自动排障功能

   • 系统检测到故障后，启动自动排障模式，尝试使用冗余线路或备用元件自动恢复线路功能。

四、校准与测试

1. 初次校准

   • 对传感器进行校准，确保测量准确。记录并存储正常工作下的电压、电流参考值。
   • 对各检测模块、MCU的参数进行调整，使系统处于最佳工作状态。

2. 功能测试

   • 模拟各种典型故障（如开路、短路等）进行过程测试，验证系统能否准确检测并报告故障。
   • 覆盖所有元件类型和故障情况，确保系统识别的全面性和准确性。

五、系统优点与注意事项

1. 系统优点

   • 高精度：基于传感器和MCU，可实现0.1ms内的故障检测和定位。
   • 可靠性高：采用多种传感器和较成熟的检测芯片，保证系统的稳定性。
   • 可扩展性强：系统可扩展更多元件的故障检测，并可对复杂线路进行检测。

2. 注意事项

   • 定期维护与校准，确保传感器和检测模块的精度。
   • 对检测到的故障及时进行分析与处理，以避免对线路造成更大损害。
   • 在实际应用中，还需考虑高频噪声、线路阻抗等影响因素。

通过该设计方案，系统能够实现电感、电容、二极管等元件的故障检测与定位，满足项目设计要求，并提供精准、快速的故障识别功能。

该题目考察的知识点：

本题目考察了电路故障检测和自动检测系统的设计与实现。具体知识点包括以下几个方面：

1. 电路分析与设计：理解各电子元件如电感、电容、二极管的工作原理及故障特征。
2. 传感器应用：利用电压、电流传感器进行信号检测，掌握其安装与校准方法。
3. 信号处理与算法：通过信号比较与数据处理，运用微控制器（MCU）设计故障检测算法。
4. 硬件系统集成：将传感器、检测模块、控制模块及显示模块集成，保证系统的协调工作。
5. 故障模拟与调试：模拟故障场景并通过系统测试与校准评估设计的有效性。
