一、任务

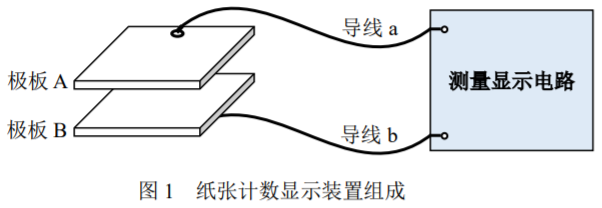

设计并制作纸张计数显示装置,其组成如图1所示。两块平行极板(极板A、 极板 B)分别通过导线 a 和导线 b 连接到测量显示电路,装置可测量并显示置于 极板 A 与极板 B 之间的纸张数量。
二、要求
1.基本要求
(1) 极板 A 和极板 B 上的金属电极部分均为边长 50mm±1 mm 的正方形,导线 a 和导线 b 长度均为 500mm±5mm。测量显示电路应具有“自校准”功能,即正式测试前,对置于两极板间不同张数的纸张进行测量,以获取测量校准信息。
(2) 测量显示电路可自检并报告极板 A 和极板 B 电极之间是否短路。
(3) 测量置于两极板之间 1~10 张不等的给定纸张数。每次在极板间放入被测纸张并固定后,一键启动测量,显示被测纸张数并发出一声蜂鸣。每次测量从按下同一测量启动键到发出蜂鸣的时间不得超过 5 秒钟,在此期间对测量装置不得有任何人工干预。
2.发挥部分
(1) 极板、导线均不变,测量置于两极板之间 15~30 张不等的给定纸张数。对测量启动键、显示蜂鸣、测量时间、不得人工干预等有关要求同“基本要求(3)”。
(2) 极板、导线均不变,测量置于两极板之间 30 张以上的给定纸张数。对测量启动键、显示蜂鸣、测量时间、不得人工干预等有关要求同“基本要求(3)”。
(3) 其他。
三、说明
(1) 被测纸张一律为 70g 规格的 A4 复印纸,极板 A、B 电极接触被测纸张的具体位置不限。测试时使用测试现场提供的同规格纸张。
(2) 极板 A、B 可用金属板材制作,也可用双面覆铜板(简称双面板)制作。双面板的一面加工出边长 50mm±1mm 的正方形覆铜电极板,另一面允许有用于焊接导线 a、b 的过孔焊盘与引线、不允许有覆铜面网。禁止用多层板制作极板。
(3) 极板 A、B 与导线 a、b(信号线)必须为二线制平行极板结构,每块极板的电极只能连接一根信号线;导线 a、b 的线缆类型与排布方式不限。极板、导线不符合上述要求的不予测试。
(4) 参赛者自行设计极板与纸张之间的结构,使两极板能压紧或夹紧被测纸张,该结构不得增加电极板面积;极板 A、B 与导线 a、b 部分不得安装或连接元器件、其他传感器或量器,否则不予测试。
(5) “自校准”应在测试前的作品恢复准备阶段完成,开始测试后不得再进行“自校准”操作。
(6) 每次开始测量只能按同一个启动键(只能按一次),完成测量时发出蜂鸣音并显示锁定的被测纸张数,无法锁定显示纸张数的不得分。

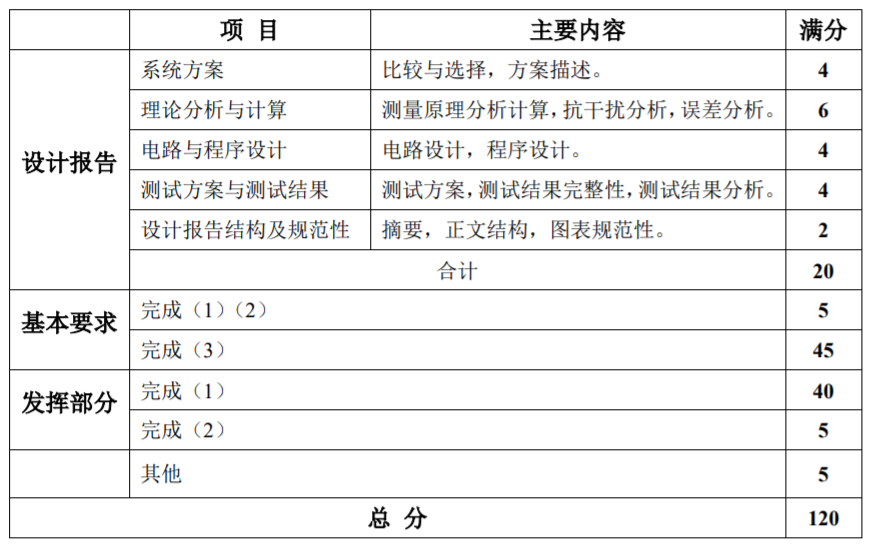

专家分享与解析:
北京理工大学韩力—纸张计数显示装置(F题)解析与交流
GPT-4o给出的设计方案:
设计并制作纸张计数显示装置,由两块平行极板(极板A和极板B)通过导线连接到测量显示电路,用来测量并显示两极板之间的纸张数量。
极板和导线
测量显示电路
基础要求
实现功能
极板及导线的准备
装置组装
电路设计
校准
测试与调试
纸张选择
导线与连接
环境布置
维护
通过以上设计方案,可以有效地构建一个准确且稳定的纸张计数显示装置。
本题考察的知识点
本项目设计考察了多方面的硬件工程知识,包括传感器技术、测量与显示电路设计、数据采集与处理、系统校准与调试、以及硬件组件连接与布局等内容。需要掌握金属电极的尺寸与材料选择,导线的长度和连接,以及测量电路的构建和自检功能。在校准操作部分,要求通过多次测量和调整确保系统稳定性与准确性。此外,还涉及到信号处理与误差分析,确保硬件能够在限定时间内准确测量和显示纸张数量。在项目实现过程中,需要综合运用电子、物理和数学等学科的知识。
