在日常生活中，带有人工智能的电器越来越常见了。似乎机器学习已经渗透到了生活的方方面面。Funpack第二季第1期就带来了这样一个支持机器学习的开发板。

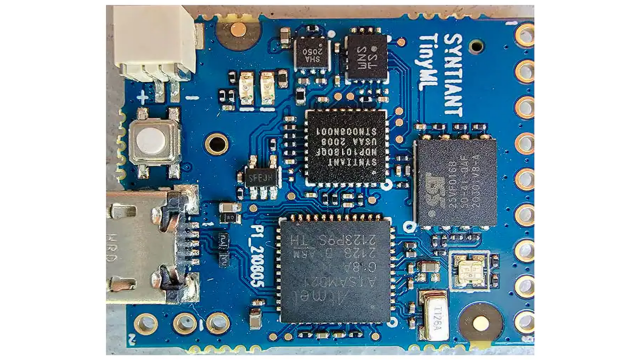

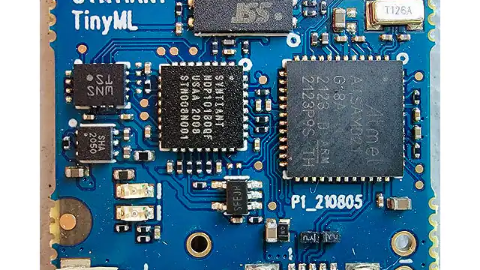

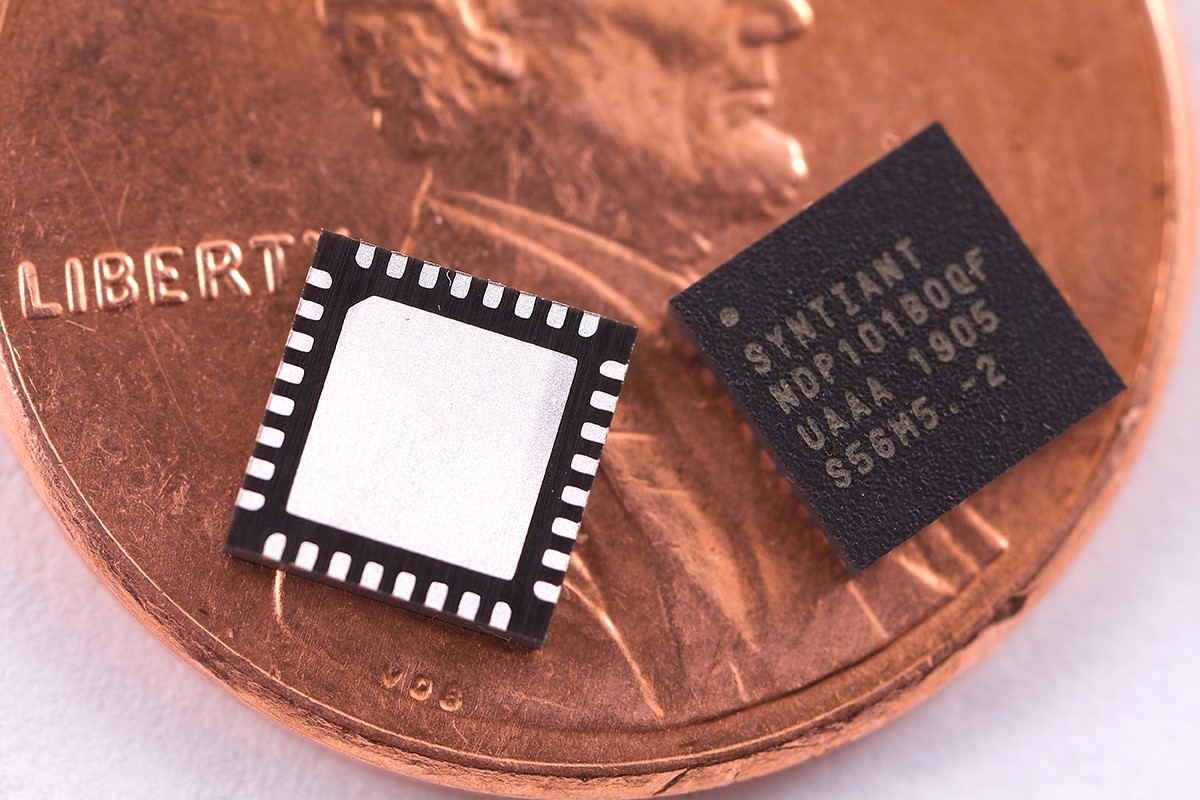

硬件介绍：Syntiant TinyML Board：配备超低功耗 Syntiant ? NDP101神经决策处理器?，可以使语音和传感器应用程序分别在 140 和 100 微瓦以下运行，与基于 MCU 的传统 MCU 相比，吞吐量提高 20 倍，系统效率提高 200 倍。Syntiant TinyML 板的尺寸为 24 毫米 x 28 毫米，是一个小型的独立系统，通过微型 USB 连接通过 Edge Impulse 轻松下载经过训练的模型，而无需任何专用硬件。 FlnClsiBiIjH6814AAeuP0MdBOPC

任务选择:本期活动有两个任务，一个是使用板载的数字麦克风做语音识别，另一个是自由发挥。我选择任务二。使用板子上的运动传感器来识别动作。板子上装有一颗三轴角速度、三轴加速度传感器。使用这个传感器来感知动作信息。我选择了三种动作：摇头——对应标签“NO”,代表着较为剧烈的快速地左右大幅晃动。点头——对应标签“YES”，缓慢地大幅地晃动。晃头——对应标签“MAYBE”，就是那种印度式的晃动脑袋，快速地轻微的晃动，表示模棱两可。“YES”标签对应亮绿灯；“NO”对应亮红灯；“MAYBE”对应亮蓝灯。

实现过程：

1、准备工作。官网对imu提供的支持出来的比较晚，在网页上可以学习到如何使用imu来收集数据。首先需要准备一张SD卡，使用运动传感器收集数据需要用到SD卡（这个开发板非常挑SD卡，测试了4张卡，仅仅一张闪迪的16G卡可以使用）。SD卡预先格式化（FAT32格式）。从https://docs.edgeimpulse.com/docs/development-platforms/officially-supported-mcu-targets/syntiant-tinyml-board页面下载IMU firmware固件。将固件解压后，运行文件夹中的批处理文件，即可将固件写入开发板。（这里烧写固件时最好插上SD卡，感觉不插SD卡，后边运动数据无法收集，但自己不确定是否为必须）。

A new release of Arduino CLI is available: 0.19.2 → 0.23.0
https://arduino.github.io/arduino-cli/latest/installation/#latest-packages
You're using an untested version of Arduino CLI, this might cause issues (found: 0.19.2, expected: 0.13.x
Finding Arduino SAMD core v1.8.9...
arduino:samd    1.8.9     1.8.13 Arduino SAMD Boards (32-bits ARM Cortex-M0+)
Finding Arduino SAMD core OK
Finding Arduino MKRZero...
Finding Arduino MKRZero OK at COM19
Flashing Arduino firmware...
Atmel SMART device 0x10010005 found
Device       : ATSAMD21G18A
Chip ID      : 10010005
Version      : v2.0 [Arduino:XYZ] Apr 11 2019 13:09:53
Address      : 8192
Pages        : 3968
Page Size    : 64 bytes
Total Size   : 248KB
Planes       : 1
Lock Regions : 16
Locked       : none
Security     : false
Boot Flash   : true
BOD          : true
BOR          : true
Arduino      : FAST_CHIP_ERASE
Arduino      : FAST_MULTI_PAGE_WRITE
Arduino      : CAN_CHECKSUM_MEMORY_BUFFER
Erase flash
done in 0.831 seconds

Write 106868 bytes to flash (1670 pages)
[==============================] 100% (1670/1670 pages)
done in 0.783 seconds

Verify 106868 bytes of flash with checksum.
Verify successful
done in 0.095 seconds
CPU reset.
Flashed your Arduino MKRZero development board. Board restarting...

等待 0 秒，按 CTRL+C 退出 ...
Writing NN model to flash...
Program : 100% [============================================================]
sum = 38518 (0x9676) 256260 bytes written in 2.479 sec, 826978 bits/s
Read    : 100% [============================================================]
sum = 38518 (0x9676) 256260 bytes read in 2.034 sec, 1007905 bits/s
Writing NN model OK
Press reset button to start the application
请按任意键继续. . .

2、收集数据。登录EDGE IMPULSE网站，创建新的项目。电脑接好插了SD卡的开发板。点击Data acquistition进入收集数据页面。

FvFCDmxCacU5ZBnXOlboWcbK73Mi

点击上边提示栏里的Show options

FhqaBG75KWidM-36qcC6xgmbAaKd

选择从电脑收集数据。

FnA5rI8DYxx1aBUVbUT3pncxVJas

这里我们是需要收集动作信息，所以选择“Collecting motion”。

Fi_xYCerjrxs0pWlOgB4PP-raY2G

在这个页面设置标签、设置动作时长。我这里选择的时长为2秒。点击“Startrecording”就可以收集动作信息了。用手晃动开发板来模拟三种不同的动作。这里会遇到几个问题：1、提示没有找到SD卡，这就是开发板挑SD卡的情况了，解决方法就是换SD卡。2、收集到的动作信息是一条直线。不知道是什么原因，收集不到动作传感器的数据。我的经验是，烧写固件时插上SD卡，烧写完成后断电重启开发板。多试几次貌似可以解决。3、收集动作数据时显示已上传，但是数据集列表中没有增加样本数据。这个基本是网络原因了。没啥好办法，科学上网或者多试几次。 FiKhPimGiVfx9dpaW10lPqLBrAUT

3、训练数据。收集到一定数量的动作数据后，选择页面上“impulse design”下的“Create impulse”。基本使用的都是默认值，数据选择6轴的全部数据，时长用的是1800ms，滑动窗口使用了80ms。神经网络使用NN。 FiINy-YOCb0iCseucgQ45YfXpbcD

然后在“Syntiant IMU”页面可以查看各个动作的波形图，这里需要留意，不要点选“Scale 16 bits to 8 bits”，若是点选这个，应该就会把数据映射到【-1，1】里边，最后结果变得很差，所以不要选中这个。 FmIWrkv3nnNxItNqJRV2oVw2yNZf FpPvmMVCcSdLGnAS2Hzj-i32K9wJ

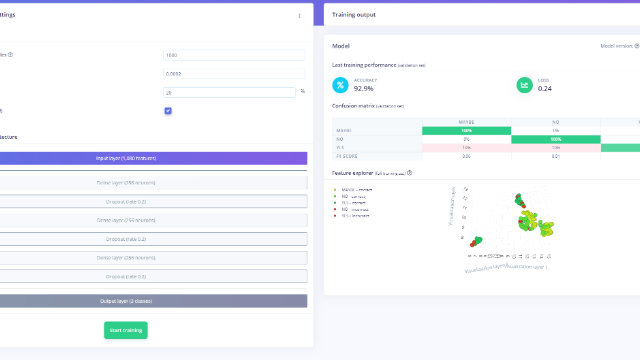

配置完参数后，就是对数据进行训练。训练结果还不错，MAYBE和NO能够达到100%，YES略差一些，只有80%。 Fjtw82_GOR11T_i-pLA78CpH55Vj

4、模型部署。训练好模型后，就需要再开发板上部署自己的模型了。点击“Deployment”，这里提供了三种方法部署。这里我选择“Syntiant NDP101 library”，生成模型对应的库文件。先点击“Find posterior parameters”，选中三个标签，最后生成模型对应的库文件。 Fi42q01xYRUOm0IluBWWW7mqXUkl

Fhp3B4JZSG1GsaMWhmG1oxiv5nXN FlspJp9SaU8Xi3savdZsHNKk4sSY

库文件下载后，就可以在arduino里进行自己的编程了。从github下载工程项目，使用这个工程来进行修改。将下载的库文件下model-parameters的三个头文件，覆盖工程文件下src下的model-parameters里的文件。然后修改model_variables.h文件（不做修改编译会报错）。收集完训练数据，开发板里的SD卡就可以拔掉了，后边使用过程中不再需要使用SD卡。

/* Generated by Edge Impulse
 *
 * Permission is hereby granted, free of charge, to any person obtaining a copy
 * of this software and associated documentation files (the "Software"), to deal
 * in the Software without restriction, including without limitation the rights
 * to use, copy, modify, merge, publish, distribute, sublicense, and/or sell
 * copies of the Software, and to permit persons to whom the Software is
 * furnished to do so, subject to the following conditions:
 *
 * The above copyright notice and this permission notice shall be included in
 * all copies or substantial portions of the Software.
 *
 * THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND, EXPRESS OR
 * IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY,
 * FITNESS FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL THE
 * AUTHORS OR COPYRIGHT HOLDERS BE LIABLE FOR ANY CLAIM, DAMAGES OR OTHER
 * LIABILITY, WHETHER IN AN ACTION OF CONTRACT, TORT OR OTHERWISE, ARISING FROM,
 * OUT OF OR IN CONNECTION WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS IN THE
 * SOFTWARE.
 */

#ifndef _EI_CLASSIFIER_MODEL_VARIABLES_H_
#define _EI_CLASSIFIER_MODEL_VARIABLES_H_

#include <stdint.h>
#include "model_metadata.h"
//#include "edge-impulse-sdk/classifier/ei_model_types.h"

const char* ei_classifier_inferencing_categories[] = { "MAYBE", "NO", "YES" };

uint8_t ei_dsp_config_3_axes[] = { 0, 1, 2, 3, 4, 5 };
const uint32_t ei_dsp_config_3_axes_size = 6;
ei_dsp_config_imu_syntiant_t ei_dsp_config_3 = {
    1,
    6,
    false
};
//const ei_model_performance_calibration_t ei_calibration = {
//    1, /* integer version number */
//    (int32_t)(EI_CLASSIFIER_RAW_SAMPLE_COUNT / ((EI_CLASSIFIER_FREQUENCY > 0) ? EI_CLASSIFIER_FREQUENCY : 1)) * 1000, /* Model window */
//    0.8f, /* Default threshold */
//    (int32_t)(EI_CLASSIFIER_RAW_SAMPLE_COUNT / ((EI_CLASSIFIER_FREQUENCY > 0) ? EI_CLASSIFIER_FREQUENCY : 1)) * 500, /* Half of model window */
//    0   /* Don't use flags */
//};

#endif // _EI_CLASSIFIER_MODEL_METADATA_H_

FkcpWL_EO3bLxI3DLU6U3f5S5fuY

使用arduino对工程文件进行编译，开发板选择“Arduino MKRZERO”，通过串口烧写进开发板。然后就可以通过串口和LED灯观察程序运行结果了。

FoY8rzLW1Q46RhpCfeC0MX70WMf_ FlQDf9rjRlZ_ySuMzmeCn_4q6LDU

5、存在的问题。整个项目做下来，总还是剩一些问题尚未解决。
第一个问题是：做数据收集时无法收集到数据。在收集数据页面，显示成功上传数据后，收集到的数据是一条直线，无法收集到运动数据，同样的方法，多次烧写，有时又能正常收集数据，没能找到原因。
第二个问题是：开发板有卡死情况。这样的情况出现在我办公室得台式机上。通过Arduino编译烧写后，通过串口观察数据，发现运行一段时间后会出现三个标签识别均为0，然后开发板就卡死，不再有数据返回。其它电脑烧写就不会有这样的情况。
第三个问题：开发板总是在不停地识别动作，很多时候不是自己想要的结果。没有提供每个标签的概率值供筛选。

心得体会：
非常喜欢这个能实现机器学习的开发板，感谢funpack组织的活动。Syntiant+ TinyML使得开发板可玩性超强，期待着学习大家的作品。
