Funpack活动第六期板卡简介（MAXIM的微控制器开发板MAX32660-EVSYS ）：

产品概述

MAX32660，低功耗Arm Cortex-M4 FPU处理器，带基于FPU的微控制器（MCU），256KB Flash和96KB SRAM。MAX32660-EVSYS评估板提供结构紧凑的开发平台，在微小、易于使用的电路板实现对MAX32660全部特性的访问。

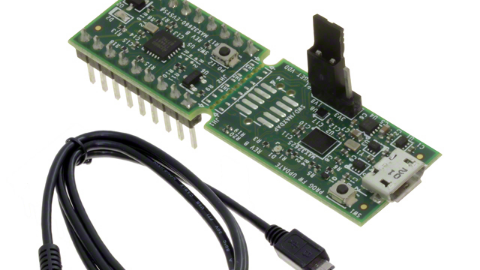

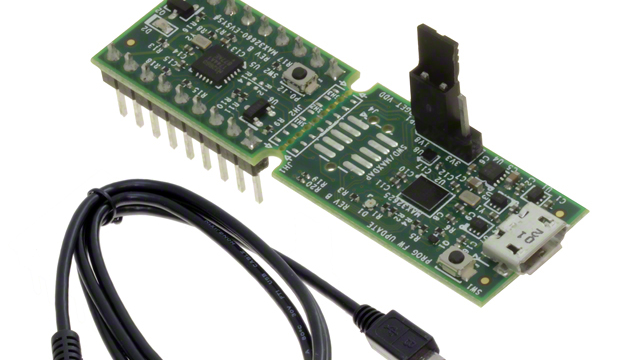

MAX32660评估系统提供结构紧凑的开发平台，在微小、易于使用的电路板实现对MAX32660全部特性的访问。主板上已安装基于MAX32625PICO的调试适配器；完成编程后，可将其直接拆卸。调试模块支持可选的10引脚Arm® Cortex®调试连接器，用于实现DAPLink功能。组合尺寸为0.65in x 2.2in，而主板独立尺寸为0.65in x 0.95in。外部连接采用双排连接头，兼容过孔和SMT应用。该电路板以非常小的空间提供强大的处理子系统，很容易集成到各种应用中。

MAX32660-EVSYS参数

MAX32660微控制器

a. Arm Cortex-M4F内核, 工作频率96MHz

b. 256KB Flash Memory

c. 96KB SRAM

d. 16KB 指令缓存

MAX32660最小系统部分

a. DIP双排通孔设计，孔间距2.54mm

b. 可支持面包板

c. 一个用户LED

d. 一个用户按键

基于MAX32625PICO调试功能部分

a. 支持CMSIS DAP SWD调试器

b. 一路虚拟串口

评估板最核心的是MAX32660微控制器，属于美信DARWIN产品系列，是一款超低功耗、性价比突出、集成度非常高的32位控制器。芯片封装非常小，4mm x 4mm 的TQFN已经是这个系列里最大封装，非常适合电池供电或是无线传感器的应用。MAX32660采用了带浮点运算功能的Cortex-M4内核，最大主频96MHz，带256KB Flash和96KB SRAM，性能很强劲。

Max32660应用/用途：

健身监测器
工业传感器
IoT
便携式医疗设备
运动手表可穿戴医疗设备
光纤模块：QSFP-DD, QSFP, 400G

MAX32660参数：

适合可穿戴设备高效微控制器

a. 内部时钟最大96MH

b. 256KB Flash Memory

c. 96KB SRAM, Optionally Preserved in Lowest

d. 待机备份模式

e. 16KB指令缓存

f. 存储保护单元 (MPU)

g. 内核电压1.1V VCORE

h. 3.6V GPIO 电压范围

i. 内部LDO支持单电源供电

电源管理最大化电池供电应用时间

a. 85μA/MHz 从Flash主动执行

b. 2μA 全内存保留待机备份模式下耗电 VDD = 1.8V

c. 450nA 超低功耗 RTC VDD = 1.8V

d. 内部80kHz环形振荡器

优化的外围设备组合提供平台灵活组合

a. 最大14 路GPIO

b. 最大两路SPI

c. 一路I2S

d. 最大两路 UART

e. 最大两路 I2C

f. 四通道标准DMA控制器

g. 3路32位计时器

h. 看门狗计时器

i. RTC 32.768kHz

MAX32660-EVSYS评估板调试部分和核心部分完全分开。板子通过Micro USB口供电，而板上的跳冒选择给MAX32660芯片的供电是3.3V还是1.8V。MAX32600是支持1.8V供电电压，这样功耗更低，更适合电池供电。调试器部分还有一个3色LED，根据它能判断板子工作，比如蓝色代表串口在通讯，绿色代表调试器在下载程序，红色代表调试进入固件升级模式。

MAX32660是基于ARM Cortext-M4F的处理器，因此软件的开发也支持常用的工具，比如说MDK-ARM，可以下载相应的pack。这里想介绍一下官方提供的集成开发环境，其实也是一个基于Ecplise的套壳工具。

下载安装

在官网

（https://www.maximintegrated.com/en/design/software-description.html/swpart=SFW0001500A）下载Low Power ARM Micro Toolchain，这个是一个在线安装包。

FgdYC0LXfrDUKJM-zl1kte272OW2

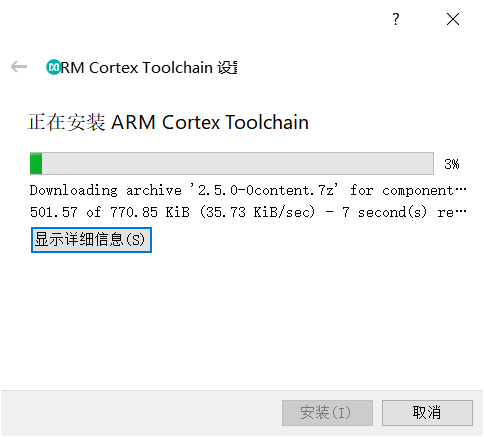

按照向导安装

FovAe4_TuBNxXaXw4VQUafddImo-

Fuhfz69tN4LHV5iCBRNinrDRiEl4

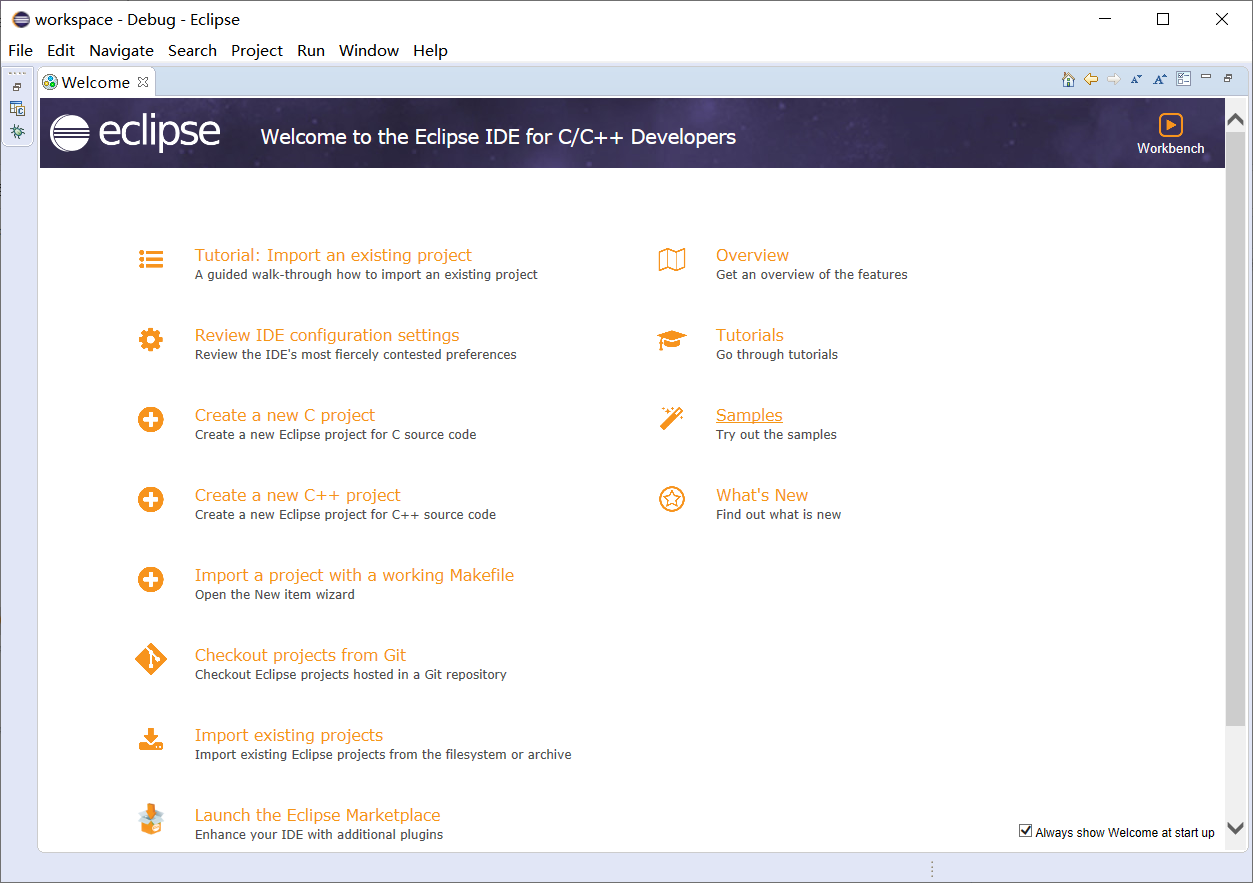

在线安装需要一点时间。安装完成后在安装目录可以看到一个Eclipse文件夹，进去打开Eclipse就是我们的软件IDE了。

FoQFH94766wcmsMPPBLC-oQMTE8-

这个又是我们熟悉的Ecplise界面。

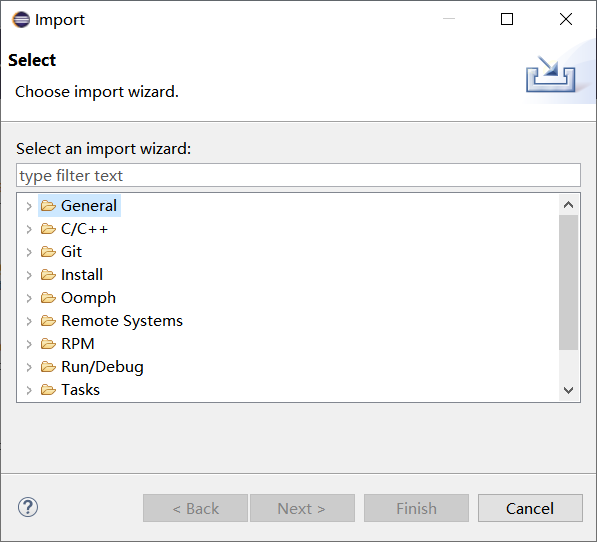

我们首先找些官方给的demo程序，打开File->Import

FsTIeMa_N1UGtwUwBABqmLJLASVg

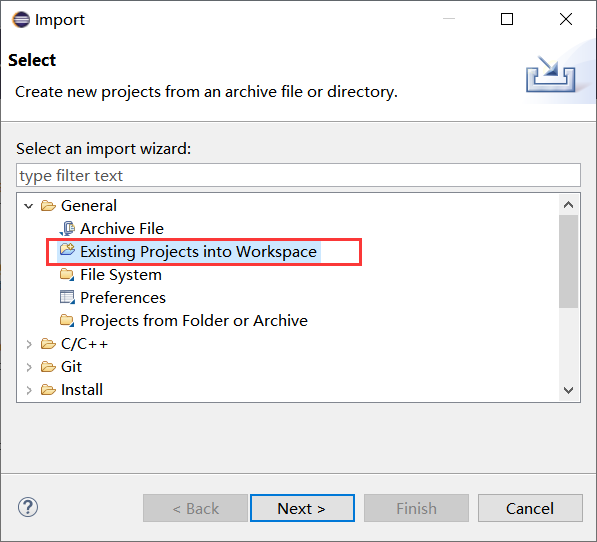

选择General下面

Fh8K1FvSLVaYNSS7ed5wrSweWSaH

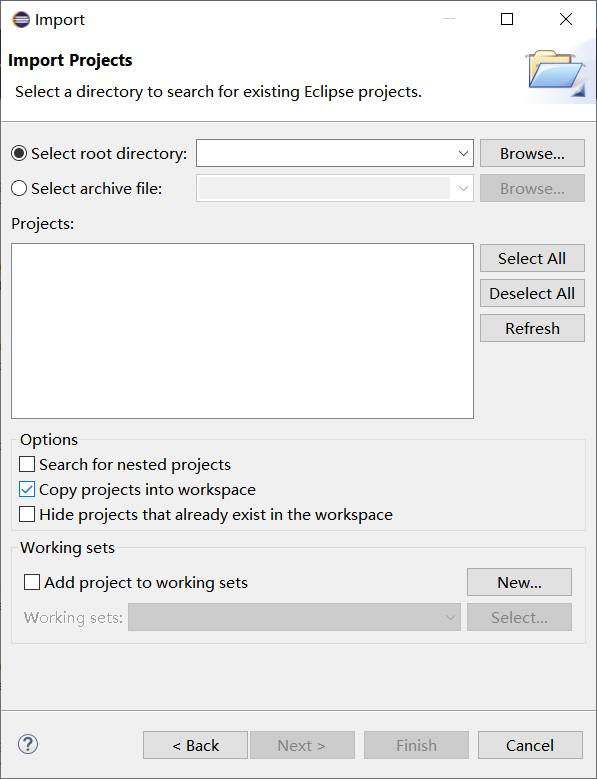

下一步后

FkanwoZIhkJ1LOxLuvOo2EOQkVdN

在这里我们选择到软件的安装目录

FsDHxK_kQBxyTC3vPW4LgSAqk6sd

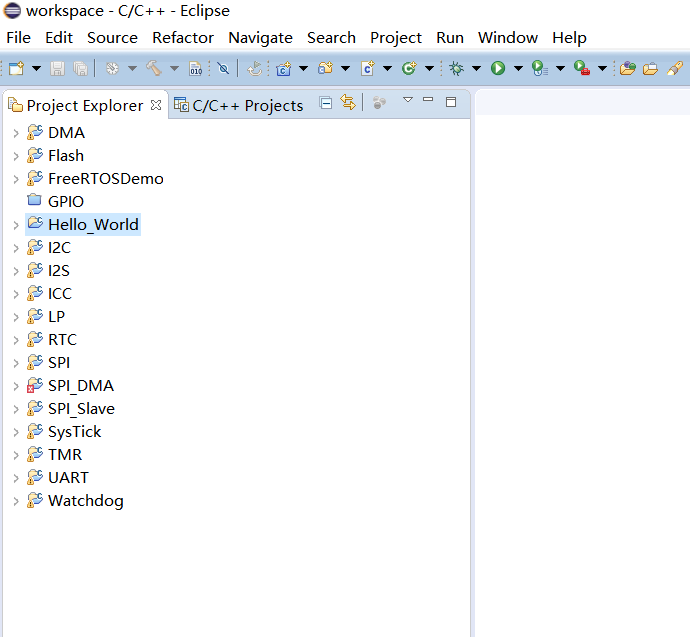

这样我们可以把所有demo程序拷贝到工作目录。

Fl2qkXURMWbP0tc88QUoyiqtHOI6

所有的demo程序都引导进来，我们可以看看最简单的Helloworld程序。这个程序主要是控制LED闪烁，同时往串口打印计数信息。

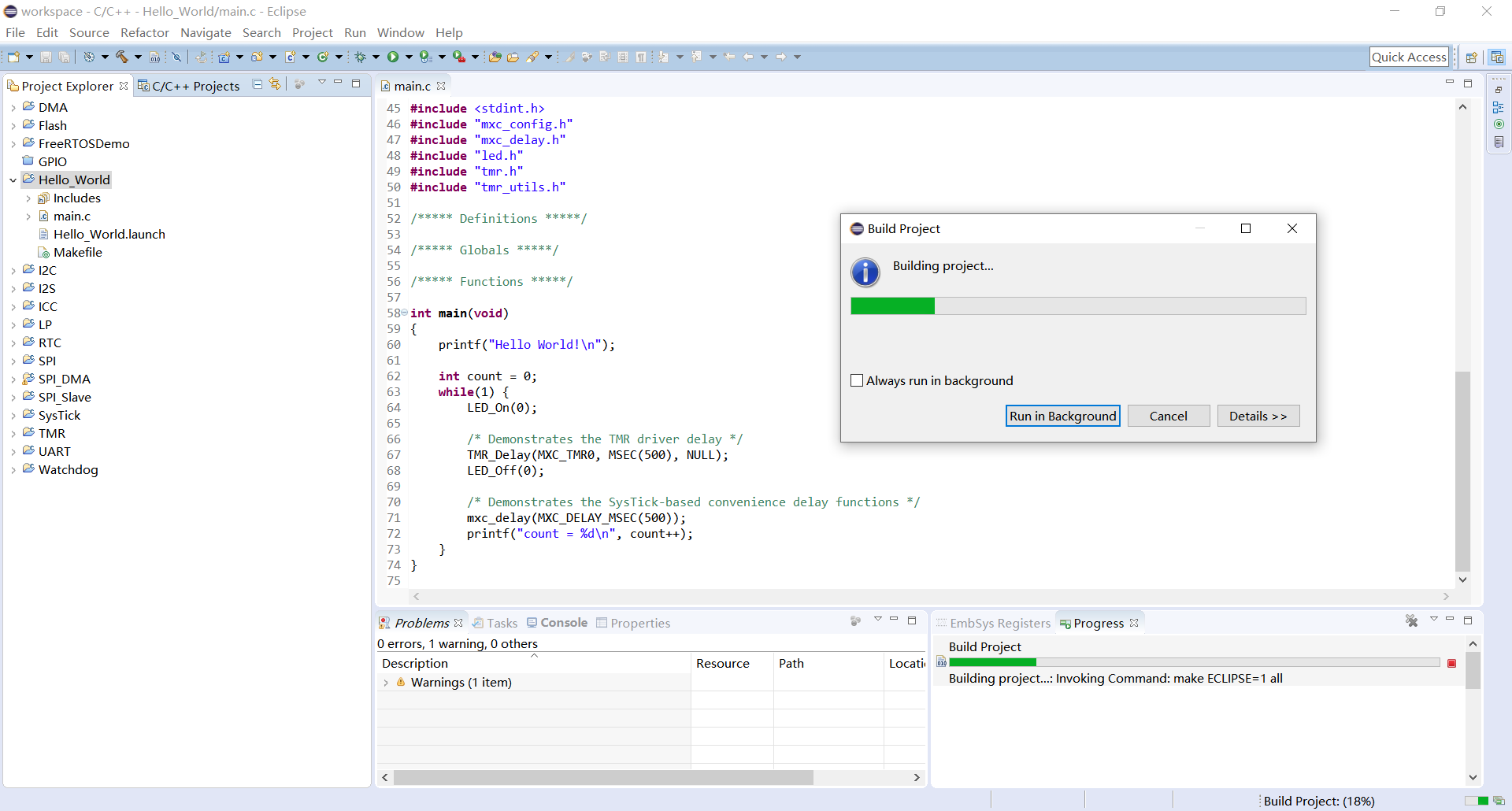

打开Helloworld工程，编译。

FimyltVZpDwKbStzxgK4e3tiBJL8

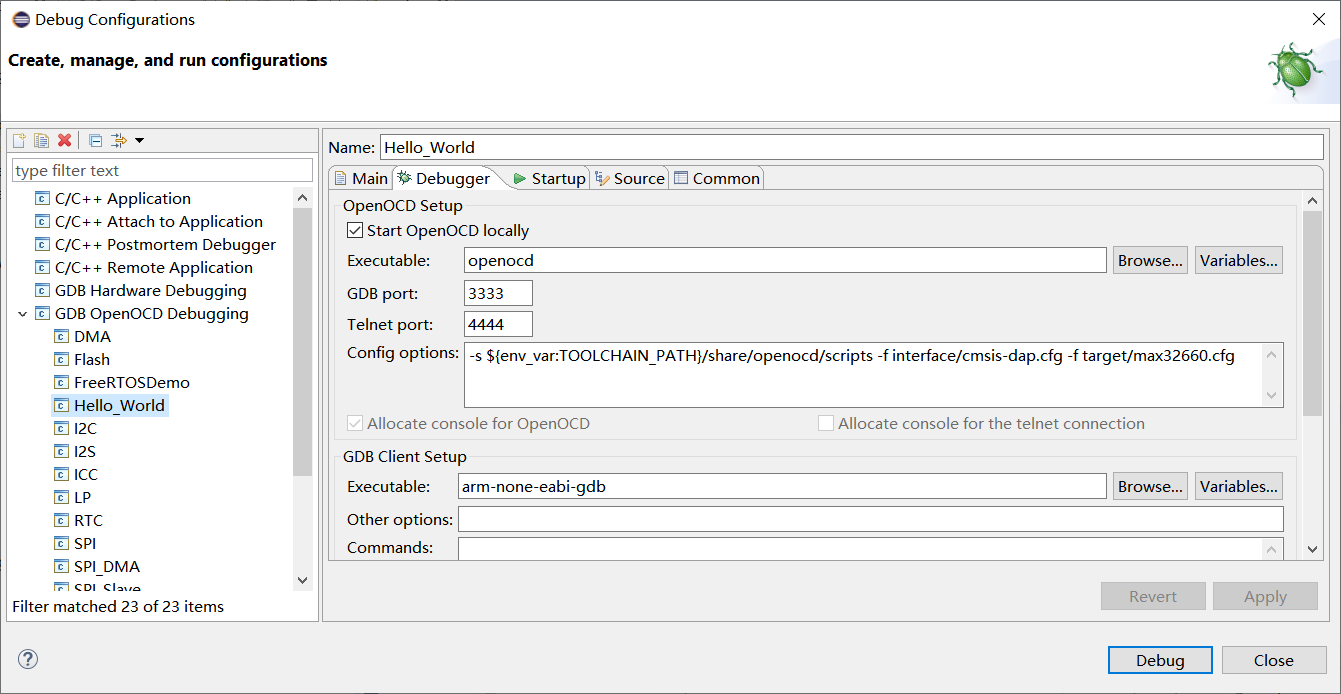

可以debug程序

FmWhHKLzJ3lSBpr8V0hU-8OIfx-q

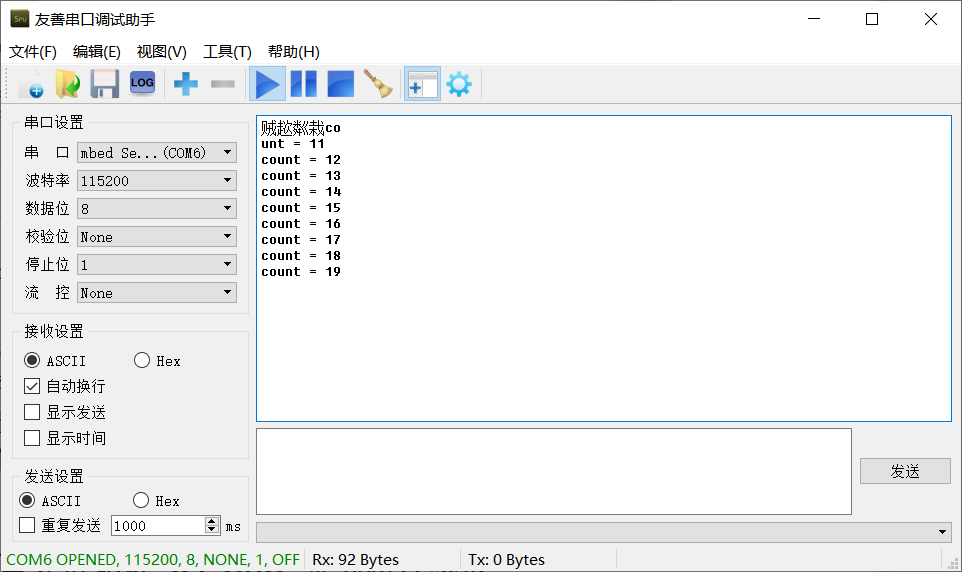

程序运行后打开串口监视程序

FlDduDDGEsyrm8VRKsgG3XV-_als

一秒打印一次计数。而开发板上的LED也是1秒闪烁一次。

这是通过官方的IDE下载调试工程的一个流程。对于MAX32660-EVSYS来说提供了完整的demo程序，涉及到了芯片各种功能，可以很方便评估。而且Cortex-M4内核也是一个常见的处理器内核，应用起来差别不大。如果习惯使用MDK-ARM，也可以直接用它来开发。

总结

MAX32660-EVSYS评估板设计非常别致，用来评估一款芯片的功能非常合适，上手比较简单。虽然美信在微控制器产品上并不是很多，但是这个MAX32660还是非常有特色。芯片的封装很小，但是却采用了M4内核以及超大的FLASH和RAM存储，性能是非常强劲的。结合美信的电源管理技术，这款微控制器紧盯可穿戴设备或者手持设备等。对于一些功耗要求高，而性能要求也比较高的场合，例如可穿戴运动手表等等，MAX32660还是非常有竞争优势。
