内容介绍
1. 主要功能特性：
-
基于STC的STC15W204内核为8051的8位单片机；
-
通过MicroUSB供电并基于沁恒的CH340E（USB转UART）进行程序配置；
-
板上提供14根GPIO；
-
板上有5V-3.3V的LDO为板上器件供电，可通过板上的0欧姆电阻选择向外提供5V还是3.3V的电压，3.3V的直流电压可以提供150mA的负载能力；
-
板上一个电源状态指示的LED灯
2. 模块构成：

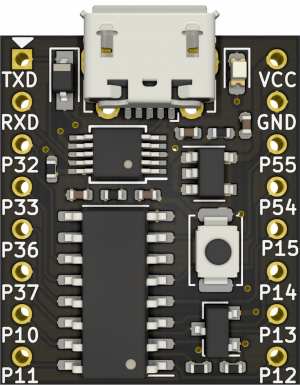

STC15W204最小系统核心模块的3D效果图
3. 设计文档：
- 原理图文件 - PDF格式 - stepmcu.pdf
软硬件
元器件
电路图
物料清单
附件下载
stepmcu.pdf
STC15W204最小核心系统模块的原理图（PDF）
团队介绍
苏州硬禾信息科技公司专注于基于FPGA和嵌入式系统学习平台的开发和生态系统的建设，在过去5年里成功推出的小脚丫FPGA学习平台被全国上百所高校采用于数字电路教学实践中，并一直积极推动开源、免费PCB设计工具KiCad在高校学生及硬件工程师中的应用。
团队成员
王安然
资深硬件设计工程师、FPGA教学导师，12年硬件研发经验，主持开发了基于小脚丫FPGA的系列学习平台。
评论
0 / 100
查看更多
猜你喜欢

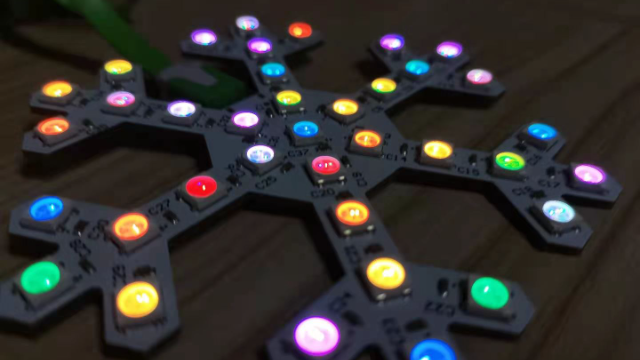

雪花板学习心得本项目是在学习基于8051单片机控制的WS2812全彩LED 雪花板时的一些心得体会，以及最终小小的项目分享。本次分享中会包含一些学习过程中debug的过程，以便更加清晰的解释WS2812内部的工作原理，以及记录一些仍然存在的困惑。
Thrshbia1439

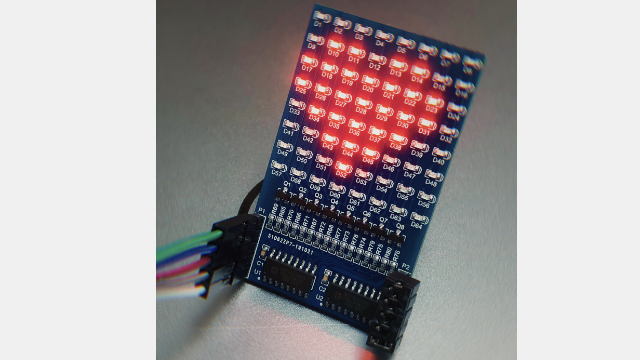

基于STC15W204内核为8051的8位单片机，编程驱动8×8单色LED阵列基于STC15W204内核为8051的8位单片机，编程驱动通过两个串-并变换、SOIC-16封装的74HC595D控制的8×8单色LED阵列。
