内容介绍
关于示波器部分的实现，可以参照前期的一个项目：基于LPC824的简易示波器DIY套件
基于NXP的LPC845微控制器，支持双通道示波器、单通道波形发生器、可编程数字脉冲发生器以及双路可编程直流电压源，适合教学实验以及低于100KHz频率以内的测试测量。

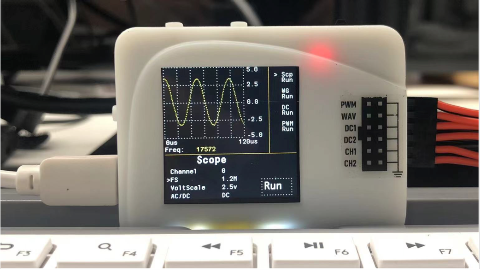

简易口袋仪器的图片 - 提供3D打印外壳
1 系统构成：
2 功能介绍：
-
双路可调直流电压输出 - -4V -+4V，每路能够支持的电流为10mA
-
双路示波器 - 1.2Msps采样率（单通道使用时，双通道使用减半），100KHz模拟带宽，输入信号幅度最大10Vpp
-
一路任意波形发生器 - 最高100KHz频率分量的任意波形，输出信号的幅度为-4V ~ 4V可调节，直流偏移可以调节
-
一路数字波形发生器 - 可以调节频率和占空比，频率调节范围为1MHz
-
带有1.54寸240*240彩色LCD显示，脱离PC也可以进行基本的测试
-
能够通过USB连接PC, 访问www.eetree.cn/wfl的在线测量仪器软件，通过WFL进行波形的显示和控制
3 能够提升的技能：
-
基于Arm Cortex M系列单片机的嵌入式系统编程（C）
-
测试测量的基本原理 - 示波器、信号发生器、可调电源的硬件构成原理及软件实现
-
微控制器的按键输入、显示（LCD）输出
-
微控制器的ADC和DAC使用、DMA数据搬运、中断的使用等
-
资源（时钟、总线速度、存储空间等）受限情况下的系统性能优化 - 采集、刷屏、通信、响应
-
数字信号处理 - FFT、数字滤波
-
模拟电路的实际应用 - 放大器、滤波器
-
串行总线 - SPI、UART的使用
-
用户体验至上的操作界面设计
关于LPC845的介绍：LPC845 -基于Arm® Cortex®-M0+内核的低成本微控制器 (MCUs)
4 LPC845编程和固件的更新：
该口袋仪器发出时安装了一个演示用的固件，待活动结束以后我们会将源代码全部开源，用户可以参考该固件已经实现的功能，来编写自己的程序，从而完成“暑期一起练”项目要求的任务。该固件已经支持了本口袋仪器中的所有硬件功能，因此可以做一个简易的多功能口袋仪器来使用。
我们硬禾团队也会不断完善、升级固件，优化用户的体验。
如果您编写的固件优于我们官方提供的固件，也可以分享出来（免费、收费皆可），让用户有更好的选择。
你可以下载：该口袋仪器的固件HEX文件以及LPC845的编程/升级指南，解压后使用。
使用Flash Magic工具更新代码
软硬件
元器件
LPC845
32-bit Arm® Cortex®-M0+ microcontroller; up to 64 KB flash and 16 KB SRAM; FAIM memory; 12-bit ADC; 10-bit DACs; Comparator; Capacitive Touch Interface
TP2301/TP2302
20MHz带宽、低噪声精密运算放大器
TL974
输出为轨到轨超低噪声的运算放大器
MIC5504-3.3
300mA的线性稳压器LDO，并有使能和自动放电的功能
MIC5501-3.0
通用单300mA LDO
LM2776
开关电容逆变器
CH340E
USB总线的转接芯片，实现USB转串口或者USB转打印口。在串口方式下，CH340提供常用的MODEM联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到USB总线。
电路图
物料清单
附件下载
step-scope-lpc845-v2.2-sch.pdf
PDF格式的原理图
boardDV3.1.DXF
PCB的DXF文件
团队介绍
苏州硬禾信息科技有限公司
团队成员
苏公雨
硬禾学堂/电子森林创始人
王安然
资深硬件设计工程师、FPGA教学导师，12年硬件研发经验，主持开发了基于小脚丫FPGA的系列学习平台。
评论
0 / 100
查看更多
猜你喜欢

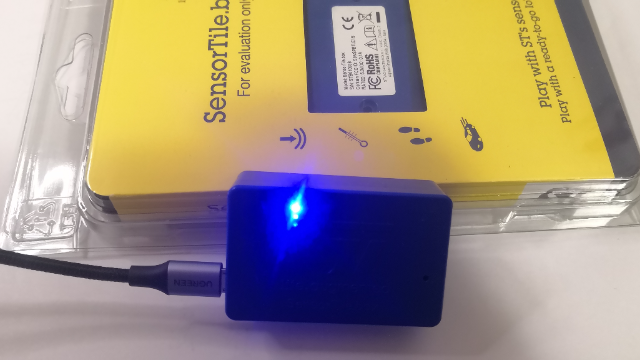

用SensorTile.box制作的多功能探测盒使用SensorTile.box 立方体较大的四个面，实现四个不同的功能：
· 面1，测量桌面倾斜程度；
· 面2，测量温度；
· 面3，测量湿度；
· 面4，测量气压；
eetree_study1239

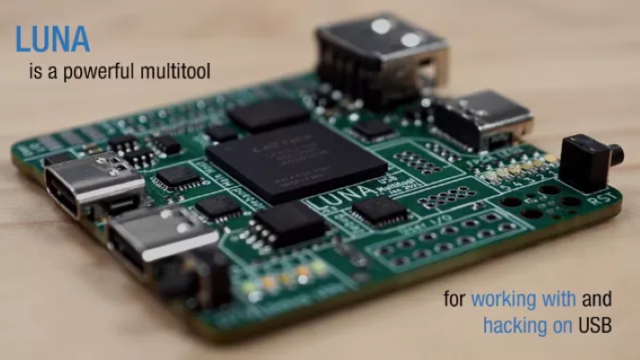

一款用于构建、分析和破解USB设备的开源、多功能工具LUNALUNA 是用于构建、测试、监控和试验 USB 设备的多合一工具。LUNA 的数字硬件围绕独特的基于 FPGA 的架构而构建，可以完全定制以适应手头的应用。
