基于树莓派5-STM32的汽车仪表盘

一，项目名称

本次项目完成的是M-Design的任务1：边缘智能、智能设备，基于树莓派5-stm32的汽车仪表盘。

二，项目概述

本项目基于树莓派5与STM32，开发了一套集车辆状态监测、环境感知和智能交互于一体的车载仪表盘系统。系统通过多传感器融合技术，实现了对车辆运行状态的全面监控和可视化展示。在技术架构方面，项目采用模块化设计思想，以树莓派5作为主控平台负责图形界面和数据处理，STM32F103C8T6作为协处理器专精于实时数据采集。两者通过串口通信建立高效数据通道，构建了层次分明的硬件体系。

三，系统框架

四，硬件部分

主控：

• 树莓派5

• STM32F103C8T6


传感器：

• GPS模块-ATGM332D-5N-11-0
• mpu6050
• 蜂鸣器
• sht30温湿度传感器
• NXP的TJA1051T/3/1j，高速can收发器

实物图如下：

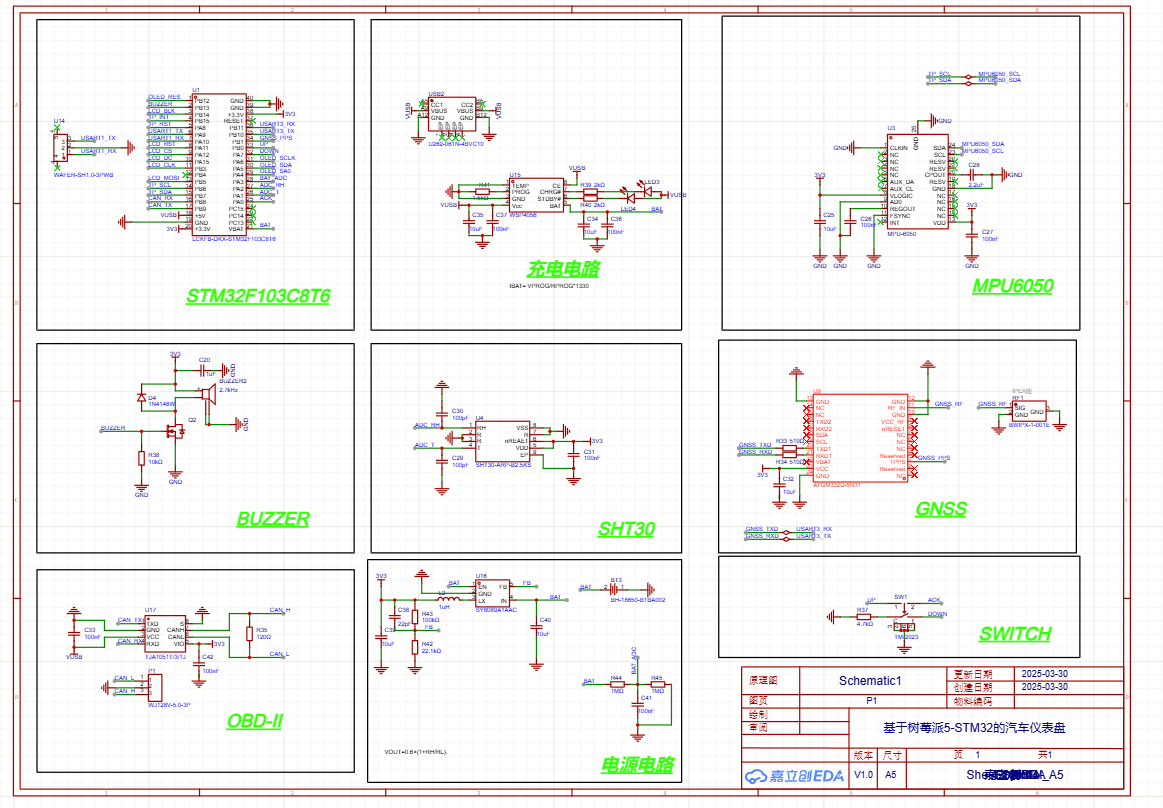

详细原理图如下：

• 电源部分
  采用矽力杰的SY8089A1AAC高效1.5MHz 2A同步降压调节器。

• 充电部分
  采用wsp4056，输出电压 4.2V 输入电压 4.0-8.0V 最大充电电流 1000ma

• 蜂鸣器部分

• mpu6050

• GNSS

• CAN
  采用NXP的TJA1051T/3/1j，高速can收发器High-speed CAN transceiver

• 温湿度计

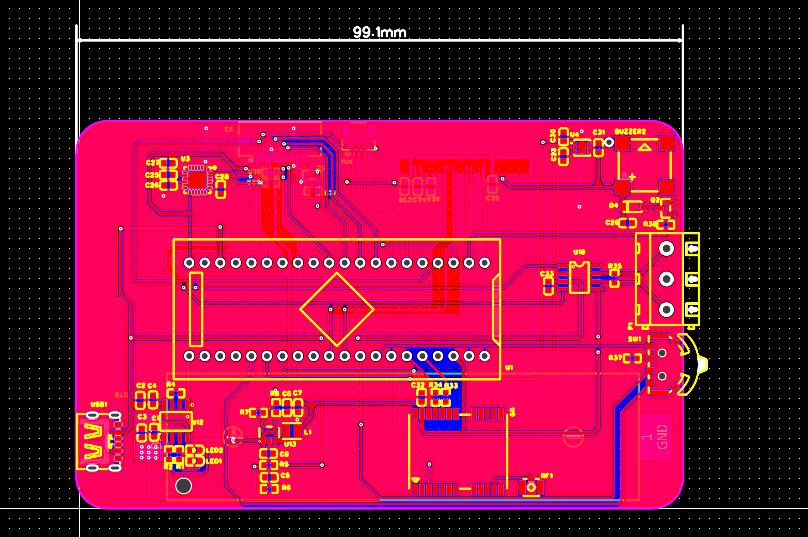

pcb预览如下：

五，软件部分

(1) STM32数据采集部分

系统流程图：

• GNSS数据解析（NMEA0183协议解析）：

我这里使用到的GNSS模组为：ATGM332D-5N31GPS数据包类型：（GP :GPS；BD：北斗；GN：多星联合定位；GL：GLONASS）GPGSV：可见卫星信息 GPGLL：地理定位信息 GPRMC：推荐最小定位信息 GPVTG：地面速度信息 GPGGA：GPS定位信息 GPGSA：当前卫星信息我这里主要使用的是GNGGA，其标准协议为：标准格式：$GPGGA,<1>,<2>,<3>,<4>,<5>,<6>,<7>,<8>,<9>,M,<10>,M,<11>,<12>*hh<CR><LF>

格式解析：
   <1> UTC 时间，hhmmss（时分秒）格式
   <2> 纬度ddmm.mmmm（度分）格式（前面的0 也将被传输）
   <3> 纬度半球N（北半球）或S（南半球
   <4> 经度dddmm.mmmm（度分）格式（前面的0 也将被传输）
   <5> 经度半球E（东经）或W（西经）
   <6> GPS 状态：0=未定位，1=非差分定位，2=差分定位，6=正在估算
   <7> 正在使用解算位置的卫星数量（00~12）（前面的0 也将被传输）
   <8> HDOP 水平精度因子（0.5~99.9）
   <9> 海拔高度（-9999.9~99999.9）
   <10> 地球椭球面相对大地水准面的高度
   <11> 差分时间（从最近一次接收到差分信号开始的秒数，如果不是差分定位将为空）
   <12> 差分站ID 号0000~1023（前面的0 也将被传输，如果不是差分定位将为空

核心代码如下:

#include "gps.h"
#include <string.h>
nmea_msg gpsx;
/**
 * [url=home.php?mod=space&uid=159083]@brief[/url]   NMEA_Comma_pos 从buf里面得到第n个逗号所在的位置
 * @argument    数组
 * @argument    地n个','
 * [url=home.php?mod=space&uid=784970]@return[/url]   逗号的位置
 */

 uint8_t NMEA_Comma_Pos(uint8_t *buf,uint8_t n)
 {
     uint8_t *ptr = buf;
     while(n)
     {
         //遇到'*'或者非法字符,则不存在第cx个逗号
         if(*ptr == '*' || *ptr < ' '|| *ptr > 'z')return 0xFF;
         if(*ptr == ',')n--;
         ptr++;
     }
     return ptr-buf;
 }
 /**
  * @brief  NMEA_Pow    m^n次方
  */
 uint32_t NMEA_Pow(uint8_t m,uint8_t n)
 {
     uint32_t result =1;
     while(n--)result *= m;
     return result;
 }
 /**
  * @brief      字符串转数字
  */
 int NMEA_Str2Num(uint8_t *buf,uint8_t*dx)
 {
     uint8_t *p = buf;
     uint32_t ires=0,fres=0;
     uint8_t ilen = 0,flen =0,i;
     uint8_t mask=0;
     int res;
     /*********得到个位十位***************/
     while(1)
     {
         if(*p == '-')
         {
             mask |= 0x02;
             p++;
         }
         if(*p == ',' || *p == '*')break;
         if(*p == '.')
         {
             mask |= 0x01;
             p++;
         }
         else if((*p >'9') || (*p < '0'))
         {
             ilen=0;
             flen=0;
             break;
         }
         if(mask & 0x01)flen++;//小数
         else ilen++;//整数
         p++;
     }
     if(mask&0x02)buf++;
     for(i = 0;i<ilen;i++)
     {
         ires += NMEA_Pow(10,ilen-1-i)*(buf[i]-'0');
         //LTPrintf("buf[%d]:%d ,ires:%d\n",i,(buf[i]-'0'),ires);
     }
     if(flen>5)flen = 5;
     *dx = flen;
     for(i=0;i<flen;i++)
     {
         fres += NMEA_Pow(10,flen-1-i)*(buf[ilen+1+i]-'0');
     }
     //LTPrintf("ilen:%d flen%d ires:%d fres:%d\n",ilen,flen,ires,fres);
     res = ires*NMEA_Pow(10,flen)+fres;
     if(mask&0x02)res = -res;
     return res;
 }
/**
 * @brief       分析GPGSV信息信息
 * @argument    nmea信息结构体
 * @argument    buf接收数据的缓存区地址
 * @return      无?
 * @note        GSV表示可视的GNSS卫星。本语句包含可视的卫星数、卫星标识号、仰角、方位角和信噪比。每次传送，
 *              一个GSV语句只能包含最多4颗卫星的数据，
 *              因此可能需要多个语句才能获得完整的信息。由于GSV包含的卫星不用于定位解决方案，所以GSV语句指示的卫星可能比GGA多。
 * @note        “GN”标识符不可用于该语句。如果可以多个卫星系统可视，则设备输出多条GSV语句，用不同的发送设备标识符表示相应的卫星。
 **/
void NMEA_GPGSV_Analysis(nmea_msg *gpsx,uint8_t *buf)
{
    uint8_t *p,*p1,dx;
    uint8_t len,i,j,slx = 0;
    uint8_t posx;
    p = buf;
    p1 = (uint8_t*)strstr((const char*)p,"$GPGSV");
    len = p1[7] - '0';                                  //得到GPGSV的条数语句总数。范围：1~9。
    posx=NMEA_Comma_Pos(p1,3);                          //得到可见卫星总数
    if(len!=0xFF)gpsx->svnum = NMEA_Str2Num(p1+posx,&dx);
    for(i=0;i<len;i++)
    {
        p1 = (uint8_t*)strstr((const char*)p,"$GPGSV");
        for(j=0;j<4;j++)
        {
            posx=NMEA_Comma_Pos(p1,4+j*4);
            if(posx!=0xFF)gpsx->slmsg[slx].num = NMEA_Str2Num(p1+posx,&dx);//得到卫星编号
            else    break;
            posx=NMEA_Comma_Pos(p1,5+j*4);
            if(posx!=0xFF)gpsx->slmsg[slx].eledeg= NMEA_Str2Num(p1+posx,&dx);//得到卫星仰角
            else    break;
            posx=NMEA_Comma_Pos(p1,6+j*4);
            if(posx!=0xFF)gpsx->slmsg[slx].azideg = NMEA_Str2Num(p1+posx,&dx);//得到卫星方位角
            else    break;
            posx=NMEA_Comma_Pos(p1,7+j*4);
            if(posx!=0xFF)gpsx->slmsg[slx].sn = NMEA_Str2Num(p1+posx,&dx);//得到卫星信噪比
            else    break;
            slx++;
        }
    }
}
/**
 * @brief       分析GPGGA信息
 * @argument    nmea信息结构体
 * @argument    buf接收数据的缓存区地址
 * @return      无?
 * @note        GGA提供全球定位系统定位数据。本语句包含GNSS接收机提供的时间、位置和定位相关数据
 *  1.QZSS和GPS星系配置下<TalkerID>均为GP；有关卫星标识符的详情，请参考表16：GNSS标识符。
 *  2. NMEA 0183协议指示GGA消息为GPS系统特有；但当接收器配置为多星系时，GGA消息的内容将从多星系解决方案中生成。
 *  3. 1) NMEA 0183协议定义的使用中卫星数量范围为00~12，然而，在多星系解决方案中，使用的卫星数量可能超过12颗。
 **/
void NMEA_GPGGA_Analysis(nmea_msg *gpsx,uint8_t *buf)
{
    uint8_t *p1,dx;
    uint8_t posx;
    p1 = (uint8_t*)strstr((const char*)buf,"$GNGGA");
    posx = NMEA_Comma_Pos(p1,1);//得到日期
    if(posx != 0xFF)
    {
        int temp = NMEA_Str2Num(p1+posx,&dx);
        gpsx->utc.sec = (temp / 1000) % 10;
        gpsx->utc.min = (temp / 100000) %100;
        gpsx->utc.hour = temp / 10000000;
    }

    posx = NMEA_Comma_Pos(p1,2);
    if(posx!=0xFF)
    {
        int temp = NMEA_Str2Num(p1+posx,&dx);
        //LTPrintf("temp:%d dx:%d\n",temp,dx);
        gpsx->latitude = temp / NMEA_Pow(10,dx+2);//得到°
        float rs = temp%NMEA_Pow(10,dx+2);            //得到'
        gpsx->latitude=gpsx->latitude*NMEA_Pow(10,5)+(rs*NMEA_Pow(10,5-dx))/60;//转换为°
    }
    posx = NMEA_Comma_Pos(p1,3);//南纬还是北纬
    if(posx!=0xFF)gpsx->nshemi = *(p1+posx);
    posx = NMEA_Comma_Pos(p1,4);//得到经度
    if(posx!=0xFF)
    {
        int temp = NMEA_Str2Num(p1+posx,&dx);
        gpsx->longitude = temp / NMEA_Pow(10,dx+2);
        float rs = temp%NMEA_Pow(10,dx+2);
        gpsx->longitude = gpsx->longitude*NMEA_Pow(10,5)+(rs*NMEA_Pow(10,5-dx))/60;
    }
    posx = NMEA_Comma_Pos(p1,5);//东经还是西经
    if(posx!=0xFF)gpsx->ewhemi = *(p1+posx);

    posx = NMEA_Comma_Pos(p1,6);                //GPS状态:0,未定位;1,非差分定位;2,差分定位;6,正在估算.
    if(posx!=0XFF)gpsx->gpssta = NMEA_Str2Num(p1+posx,&dx);
    posx = NMEA_Comma_Pos(p1,7);                //使用的卫星数。
    if(posx!=0xFF)gpsx->posslnum = NMEA_Str2Num(p1+posx,&dx);
    posx = NMEA_Comma_Pos(p1,9);                //得到海拔高度
    if(posx != 0xFF)gpsx->altitude = NMEA_Str2Num(p1+posx,&dx);
}
/**
 * @brief       分析GPGSA信息
 * @argument    nmea信息结构体
 * @argument    buf接收数据的缓存区地址
 * @return      无?
 * @note        GSA表示GNSS精度因子（DOP）与有效卫星。本语句包含GNSS接收机工作模式，GGA或GNS
语句报告的导航解算中用到的卫星以及精度因子的值。
 **/
void NMEA_GPGSA_Analysis(nmea_msg *gpsx,uint8_t *buf)
{
    uint8_t *p1,dx;
    uint8_t posx,i;
    //LTPrintf("===============NMEA_GPGSA_Analysis=======================\r\n");
    p1 = (uint8_t*)strstr((const char*)buf,"$GNGSA");
    //LTPrintf("p1:%p   buf:%p\r\n",p1,buf);
    posx = NMEA_Comma_Pos(p1,2);    //得到定位类型
    //LTPrintf("posx:%d\r\n",posx);
    if(posx!=0xFF)gpsx->fixmode = NMEA_Str2Num(p1+posx,&dx);
    for(i=0;i<12;i++)//得到定位卫星编号
    {
        posx = NMEA_Comma_Pos(p1,3+i);
        if(posx!=0xFF)gpsx->possl[i] = NMEA_Str2Num(p1+posx,&dx);
        else break;
    }
    posx = NMEA_Comma_Pos(p1,15);//位置精度因子
    if(posx != 0xFF)gpsx->pdop = NMEA_Str2Num(p1+posx,&dx);
    posx = NMEA_Comma_Pos(p1,16);//水平精度因子
    if(posx != 0xFF)gpsx->hdop = NMEA_Str2Num(p1+posx,&dx);
    posx = NMEA_Comma_Pos(p1,17);//垂直精度因子
    if(posx != 0xFF)gpsx->vdop = NMEA_Str2Num(p1+posx,&dx);
}
/**
 * @brief       分析GPRMC信息
 * @argument    nmea信息结构体
 * @argument    buf接收数据的缓存区地址
 * @return      无?
 * @note        RMC表示推荐的最少专用GNSS数据。本语句包含GNSS接收机提供的时间、日期、位置、航迹向
和速度数据。
 **/
void NMEA_GPRMC_Analysis(nmea_msg *gpsx,uint8_t *buf)
{
    uint8_t *p1,dx,posx;
    uint32_t temp;
    float rs;
    p1 = (uint8_t *)strstr((const char*)buf,"GNRMC");//"$GPRMC",经常有&和GPRMC分开的情况,故只判断GPRMC.
    //LTPrintf("buf:%p  p1:%p\n",buf,p1);
    //LTPrintf("buf:%s  p1:%s\n",buf,p1);
    posx = NMEA_Comma_Pos(p1,1);//获取时间，不要ms
    //LTPrintf("posx:%d ",posx);
    if(posx!=0xFF)
    {
        temp = NMEA_Str2Num(p1+posx,&dx) / NMEA_Pow(10,dx);
        //LTPrintf("temp:%d dx:%d\n",temp,dx);
        gpsx->utc.hour = temp/10000;
        gpsx->utc.min = (temp /100) %100;
        gpsx->utc.sec = temp % 100;
    }
    posx = NMEA_Comma_Pos(p1,3);
    if(posx!=0xFF)
    {
        temp = NMEA_Str2Num(p1+posx,&dx);
        //LTPrintf("temp:%d dx:%d\n",temp,dx);
        gpsx->latitude = temp / NMEA_Pow(10,dx+2);//得到°
        rs = temp%NMEA_Pow(10,dx+2);            //得到'
        gpsx->latitude=gpsx->latitude*NMEA_Pow(10,5)+(rs*NMEA_Pow(10,5-dx))/60;//转换为°
    }
    posx = NMEA_Comma_Pos(p1,4);//南纬还是北纬
    if(posx!=0xFF)gpsx->nshemi = *(p1+posx);
    posx = NMEA_Comma_Pos(p1,5);//得到经度
    if(posx!=0xFF)
    {
        temp = NMEA_Str2Num(p1+posx,&dx);
        gpsx->longitude = temp / NMEA_Pow(10,dx+2);
        rs = temp%NMEA_Pow(10,dx+2);
        gpsx->longitude = gpsx->longitude*NMEA_Pow(10,5)+(rs*NMEA_Pow(10,5-dx))/60;
    }
    posx = NMEA_Comma_Pos(p1,6);//东经还是西经
    if(posx!=0xFF)gpsx->ewhemi = *(p1+posx);
    posx = NMEA_Comma_Pos(p1,9);//得到日期
    if(posx != 0xFF)
    {
        temp = NMEA_Str2Num(p1+posx,&dx);
        gpsx->utc.date = temp / 10000;
        gpsx->utc.month = (temp / 100) %100;
        gpsx->utc.year = 2000 + temp % 100;
    }
}
/**
 * @brief       分析GPVTG信息
 * @argument    nmea信息结构体
 * @argument    buf接收数据的缓存区地址
 * @return      无?
 * @note        VTG语句包含相对于地面的实际航向和速度
 **/
void NMEA_GPVTG_Analysis(nmea_msg *gpsx,uint8_t *buf)
{
    uint8_t *p1,dx,posx;
    p1 = (uint8_t*)strstr((const char*)buf,"$GNVTG");
    posx = NMEA_Comma_Pos(p1,1);//<COGT 对地航向（真北）
    if(posx!=0xFF)gpsx->cogt = NMEA_Str2Num(p1+posx,&dx) / NMEA_Pow(10,dx);
    posx = NMEA_Comma_Pos(p1,5);//对地速度 节
    if(posx!=0xFF)
    {
        gpsx->SOGN = NMEA_Str2Num(p1+posx,&dx) / NMEA_Pow(10,dx);

    }
    posx = NMEA_Comma_Pos(p1,7);//对地速度 km/h
    gpsx->SOGK = NMEA_Str2Num(p1+posx,&dx) / NMEA_Pow(10,dx);
}
/**
 * @brief       提取NMEA-0183信息
 * @argument    nmea信息结构体
 * @argument    buf接收数据的缓存区地址
 * @return      无?
 * @note
 **/

void GPS_Analysis(nmea_msg *gpsx,uint8_t *buf)
{
    NMEA_GPGSV_Analysis(gpsx,buf);  //GPGSV解析
    NMEA_GPGGA_Analysis(gpsx,buf);  //GPGGA解析
    NMEA_GPGSA_Analysis(gpsx,buf);  //GPGSA解析
    NMEA_GPRMC_Analysis(gpsx,buf);  //GPRMC解析
    NMEA_GPVTG_Analysis(gpsx,buf);  //GPVTG解析
}
/**
 * @brief       GPS校验和计算
 * @argument
 * @argument
 * @return      无?
 * @note
 **/
void GPS_CheckSum(uint8_t*buf,uint8_t*checksum)
{
    *checksum = 0;
    uint8_t *ptr = buf;
    const char *start = strchr(ptr,'$');
    const char *end   = strchr(ptr,'*');
    if(start == NULL || end == NULL || (start >= end))return;
    for(ptr = (uint8_t *)(start + 1);ptr < (uint8_t *)end;ptr++)
    {
        *checksum ^= *ptr;
    }
}

• OBD协议解析

本次代码解析的协议是ISO15765-4。ISO 15765-4 是一种用于汽车诊断的协议，特别是针对排放系统的要求。它是 ISO 15765 系列的一部分，该系列定义了在 CAN 总线上实现统一诊断服务（UDS）的标准。ISO 15765-4 主要涉及排放相关的诊断要求和数据传输。一般的家用车使用的都是这种协议。

核心代码：

#include "odb.h"
ODB_info g_odb_message;
CAN_TxHeaderTypeDef TxMessage;
CAN_RxHeaderTypeDef RxMessage;
uint8_t  ODB_PID[]={PID_RPM,PID_SPEED,PID_DISTANCE,PID_CONTROL_MODULE_VOLTAGE,PID_ENGINE_FUEL_RATE,PID_EVAP_SYS_VAPOR_PRESSURE,PID_COOLANT_TEMP};
void send_pid(uint8_t *buf,uint8_t len)
{
	uint8_t send_data[8]={0x02, 0x01 ,0x00 ,0x00 ,0x00, 0x00, 0x00, 0x00};
    uint32_t CAN_TX_BOX=0;
    static uint8_t i = 0;
    if(i>=len)  i = 0;
    send_data[2] = buf[i];
    //发送请求
	TxMessage.IDE= CAN_ID_STD;
	TxMessage.StdId = ODB_STA_ID;
	TxMessage.RTR =CAN_RTR_DATA;
	TxMessage.TransmitGlobalTime = DISABLE;
	TxMessage.DLC = 8;
	if (HAL_CAN_AddTxMessage(&hcan,&TxMessage, send_data,&CAN_TX_BOX) != HAL_OK){
		Error_Handler();
	}
    i++;
}
void ODB_Data_Analysis(uint8_t* rx_message,ODB_info *odb_message)
{
	uint8_t pid = 0,data1 = 0,data2 = 0;
	int value = 0;
	pid = rx_message[2];
	data1 = rx_message[3];
	data2 = rx_message[4];
	switch(pid)
	{
		case PID_RPM://转速
			value = (data2 | data1 << 8) / 4;
			g_odb_message.rpm = value ;
			break;
		case PID_SPEED://车速
			value = data1 ;
			g_odb_message.speed = value ;
			break;
		case PID_DISTANCE: // km//表示总行驶里程
			value = (data2 | data1 << 8) ;
			g_odb_message.Distance = value;
			break;
		case PID_CONTROL_MODULE_VOLTAGE: // 表示控制模块的电压，通常用于监控电源状态。 v
			value = (data2 | data1 << 8) / 1000;
			g_odb_message.Control_Module_Voltage = value;
			break;
		case PID_ENGINE_FUEL_RATE: // L/h	 //表示单位时间内的燃油消耗量（通常以升每小时或加仑每小时为单位）。
			value = (data2 | data1 << 8) / 20;
			g_odb_message.engine_fuel_rate = value;
			break;
		case PID_EVAP_SYS_VAPOR_PRESSURE: // kPa 表示蒸发系统内的气压，通常用于监测油箱的密封性。
			value = (data2 | data1 << 8) / 4;
			g_odb_message.map = value;
			break;
		case PID_COOLANT_TEMP: // 水温
			value =  data1 - 40;
			g_odb_message.coolant_temp = value;
			break;
		defalut:
			break;
	}
}
void CANFilter_Config(void)
{
    CAN_FilterTypeDef sFilterConfig;
    sFilterConfig.FilterBank = 0;
    sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK;
    sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT;
    sFilterConfig.FilterIdHigh = 0x0000;
    sFilterConfig.FilterIdLow = 0x0000;
    sFilterConfig.FilterMaskIdHigh = 0x0000;
    sFilterConfig.FilterMaskIdLow = 0x0000;
    sFilterConfig.FilterFIFOAssignment = CAN_RX_FIFO0;
    sFilterConfig.FilterActivation = ENABLE;
    sFilterConfig.SlaveStartFilterBank = 14;

    if (HAL_CAN_ConfigFilter(&hcan, &sFilterConfig) != HAL_OK)
    {
        /* Filter configuration Error */
        Error_Handler();
    }

}

void HAL_CAN_RxFifo0MsgPendingCallback(CAN_HandleTypeDef *hcan)
{
    uint8_t data[8];
    HAL_StatusTypeDef status;
    if (hcan->Instance == NULL){
        return;
    }
    status = HAL_CAN_GetRxMessage(hcan, CAN_RX_FIFO0, &RxMessage, data);
    if (status == HAL_OK) {
		ODB_Data_Analysis(data,&g_odb_message);
    } else {
    }
}

• SHT30数据解析

这里我使用的是模拟量的SHT30 ,我是通过dam触发adc的方式去采集的。

转换关系如下：

核心代码如下：

#include "sht30.h"

SHT30_INFO sht30_info;
uint16_t my_adc_data[20];
void Get_SHT30_Data(void)
{
	memset(&sht30_info,0,sizeof(sht30_info));
	HAL_ADC_Start_DMA(&hadc1, (uint32_t *)my_adc_data,20);//因为你选择的软件触发，所以每次采集都需要开启一次
	static int i = 0;
	for( i = 0; i < 10;i++)
	{
		if(i != 0 && i != 9)
		{
			sht30_info.humidity 	+= my_adc_data[2*i] * 330 / 4096;
			sht30_info.temperature 	+= my_adc_data[1 + 2*i]* 330 / 4096;
		}
	}
	sht30_info.humidity /= 8.0;
	sht30_info.temperature /= 8.0;
	sht30_info.temperature =  -12.50 + 125.00*(sht30_info.temperature/330.00);
	sht30_info.humidity = -66.875+218.75*(sht30_info.humidity / 330.00);
	}
void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc)		//DMA采集完成中断服务函数
{
	HAL_ADC_Stop_DMA(&hadc1);//关闭DMA的ADC采集
}

• mpu6050数据解析

这一块开始我是使用互补滤波去处理的，但是发现得到的姿态角漂移太严重了，故采用调DMP库的方式实现的，该说不说是真的稳。

这里的代码我就不多赘述了，太多了，有兴趣的朋友可以下载附件。dmp库的代码虽然多，但是实现功能却很简单，只需要给两个接口函数就行，代码如下：

uint8_t MPU_Write_Len(uint8_t addr,uint8_t reg,uint8_t len,uint8_t *buf)
{
	return HAL_I2C_Mem_Write(&hi2c1,(addr<<1)|1,reg,1,buf,len,1000);
}
uint8_t MPU_Read_Len(uint8_t addr,uint8_t reg,uint8_t len,uint8_t *buf)
{
	return HAL_I2C_Mem_Read(&hi2c1,(addr<<1)|0,reg,1,buf,len,1000);
}
#define i2c_write   MPU_Write_Len
#define i2c_read    MPU_Read_Len

• 数据帧打包

数据帧：[5A A5] [转速] [车速] [水温] ... [校验和] (总长度36字节)

代码如下：

typedef struct {
	uint16_t 	FH;
	uint16_t    rpm;                        //表示发动机的转速（RPM），对于监控发动机性能至关重要。
    uint16_t    speed;                      //时速
    int16_t     coolant_temp;               //水温
    uint8_t     Control_Module_Voltage;     //控制模块的电压
    uint32_t    Distance;                   //总里程
    uint32_t    Trip_Distance;              //小计里程
    int16_t     map;   						// //进气压力

		float 		temperature;
	float 		humidity;

		float 		Angle_of_pitch;				//俯仰角
	float 		Roll_angle;					//横滚角
	float 		Yaw_angle;					//偏航角

			uint32_t 	latitude;					//纬度 分扩大100000倍,实际要除以100000
	uint32_t 	longitude;			    	//经度 分扩大100000倍,实际要除以100000

		uint8_t 	CHECK_SUM;
}Little_CarPlay;
Little_CarPlay m_carplay;
//数据copy
void Get_CarPlay_Info(void)
{
	m_carplay.rpm       				= g_odb_message.rpm;
	m_carplay.speed						= g_odb_message.speed;
	m_carplay.coolant_temp				= g_odb_message.coolant_temp ;
	m_carplay.Control_Module_Voltage    = g_odb_message.Control_Module_Voltage;
	m_carplay.Distance                  = g_odb_message.Distance;
	m_carplay.Trip_Distance             = g_odb_message.Trip_Distance;
	m_carplay.map   					= g_odb_message.map;

	m_carplay.temperature				= sht30_info.temperature;
	m_carplay.humidity					= sht30_info.humidity;

	m_carplay.Angle_of_pitch			= mpu6050_data.Angle_of_pitch;
	m_carplay.Roll_angle				= mpu6050_data.Roll_angle;
	m_carplay.Yaw_angle					= mpu6050_data.Yaw_angle;

	m_carplay.latitude					= gpsx.latitude;
	m_carplay.longitude			   		= gpsx.longitude;
}
uint8_t get_check_sum(uint8_t* buf,uint8_t len)
{
	uint8_t i = 0;
	uint8_t check_sum = 0;
	for(i = 0;i<len - 1;i++)
	{
		check_sum += buf[i];
	}
	return check_sum;
}
//序列化
void serialize_sensor_data( Little_CarPlay *data, uint8_t *buffer, size_t buffer_size)
{
	Get_CarPlay_Info();
    if (buffer_size < sizeof(Little_CarPlay)) {
        return;
    }
    data->FH = 0x5AA5;
    memcpy(buffer, data, sizeof(Little_CarPlay));
		data->CHECK_SUM = get_check_sum(buffer,sizeof(Little_CarPlay));
    for(int i = 0;i< sizeof(Little_CarPlay);i++)
    {
			printf("%c",buffer[i]);
    }
}
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
	serialize_sensor_data(&m_carplay,USART1_TX_BUF,sizeof(Little_CarPlay));
}

(2) 树莓派5上位机部分

系统流程图：

• 数据解析

该部分的代码流程图：

核心代码：

bool validateChecksum(const QByteArray &frame)
{
    const uint8_t* data = reinterpret_cast<const uint8_t*>(frame.constData());

    // 完全复制下位机逻辑：包括帧头在内的所有字节参与计算
    uint8_t checksum = 0;
    for(size_t i = 0; i < sizeof(Little_CarPlay) - 1; ++i) {
        checksum += data[i];
    }

    // 最终校验位是前面所有字节的累加和
    return (checksum == data[sizeof(Little_CarPlay) - 1]);
}
void MainWindow::processValidFrame(const QByteArray &frame)
{
// 确保内存对齐（重要！）
#pragma pack(push, 1)
    struct AlignedCarPlay : public Little_CarPlay {
        // 保证与下位机完全相同的内存布局
    };
#pragma pack(pop)

    AlignedCarPlay carData;
    memcpy(&carData, frame.constData(), sizeof(AlignedCarPlay));

    // 调试输出原始数据
    qDebug() << "Raw frame data:";
    for(int i = 0; i < frame.size(); ++i) {
        qDebug() << QString("Byte %1: 0x%2")
        .arg(i, 2, 10, QChar(' '))
            .arg(static_cast<uint8_t>(frame.at(i)), 2, 16, QChar('0'));
    }

    // 更新数据
    updateVehicleData(carData);
}
void MainWindow::usartReadData()
{
    static QByteArray buffer;
    buffer += usart->readAll();

    // 帧头匹配模式（0x5A 0xA5）
    static const char HEADER_PATTERN[] = "\xA5\x5A";
    static const int HEADER_SIZE = 2;

    while(buffer.size() >= FRAME_SIZE)
    {
        // 查找帧头（二进制精确匹配）
        int headerPos = buffer.indexOf(HEADER_PATTERN);

        // 未找到有效帧头
        if(headerPos < 0) {
            buffer.clear();
            return;
        }

        // 丢弃帧头前的无效数据
        if(headerPos > 0) {
            buffer.remove(0, headerPos);
            continue;
        }

        // 检查完整帧
        if(buffer.size() < FRAME_SIZE) {
            return; // 等待更多数据
        }

        // 提取帧数据（零拷贝方式）
        QByteArray frame = QByteArray::fromRawData(
            buffer.constData(),
            FRAME_SIZE
            );

        // 移动缓冲区
        buffer.remove(0, FRAME_SIZE);

        // // 校验和验证
        // if(!validateChecksum(frame)) {
        //     qDebug() << "Checksum failed. Frame discarded.";
        //     continue;
        // }

        // 处理有效帧
        processValidFrame(frame);
    }

    // 防止缓冲区膨胀（最大保留2帧数据）
    if(buffer.size() > FRAME_SIZE * 2) {
        buffer.clear();
        qWarning() << "Buffer overflow protection triggered";
    }
}

// 单独的数据更新函数
void MainWindow::updateVehicleData(const Little_CarPlay &data)
{
    // 原子操作更新数据
    QMutexLocker locker(&dataMutex);

    currentRpmValue = data.rpm;
    currentSpeedValue = data.speed;
    rollAngle = data.Roll_angle;
    pitchAngle = data.Angle_of_pitch;
    yawAngle = data.Yaw_angle;
    latitude = data.latitude / 100000.0; // 转换单位
    longitude = data.longitude / 100000.0;
    temperature = data.temperature;
    humidity = data.humidity;

    // 触发界面更新（跨线程安全）
    QMetaObject::invokeMethod(this, "update", Qt::QueuedConnection);
}

• 仪表绘制

该部分流程图如下：

主要代码：

void MainWindow::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    initCanvas(painter);

    int rad = std::min(width(), height()) / 3;
    int verticalOffset = height() * 0.2; // 下移20%高度

    // 绘制速度表（左侧）
    painter.save();
    painter.translate(width() * 0.25, height() / 2 + verticalOffset);
    drawSpeedMeter(painter, 0, 0, rad);
    painter.restore();

    // 绘制转速表（右侧）
    painter.save();
    painter.translate(width() * 0.75, height() / 2 + verticalOffset);
    drawRpmMeter(painter, 0, 0, rad);
    painter.restore();

    // 计算传感器数据显示区域
    int infoWidth = width() * 0.9;
    int infoHeight = height() * 0.15;
    QRect infoRect((width() - infoWidth)/2, height() * 0.05, infoWidth, infoHeight);
    // 绘制传感器数据
    drawSensorData(painter, infoRect);
}

六，功能展示图及说明

开发板及各模块连接的效果图如下：

可以实时显示汽车的转速，车速，车身姿态，和车内的温湿度以及车辆的定位信息。

车速仪表：动态显示车辆的车速信息，当车辆速度到达180，会进入警示区域

转速仪表：动态显示车辆的转速信息，当车辆转度到达12000，会进入警示区域

姿态仪表：实时显示车辆的姿态信息，红色的线会随着ROLL的值上下浮动，蓝色的十字同样也会随着PITCH值左右摆荡。

GPS信息栏：主要显示经纬度信息，和偏航角信息，不过这里显示的偏航角信息来自MPU6050。

温湿度信息栏：数字化显示温湿度，同样下方还有一个温湿度进度条用于图形化显示，提高逼格。

六，设计中遇到的难题和解决方法

• 问题一：can会环模式正常，正常模式就是无法收发数据。
• • 解决方法：通过查阅资料发现TJA1051的VIO角是必须接参考电平的，而TJA1050是可以悬空的。

七，心得体会

在本次活动中，我深入学习并掌握了许多关键技术和技能，从原理图的制作到 PCB 的焊接，再到 STM32 数据的采集、处理与打包，以及在树莓派 5 上编写 Qt 上位机程序。每个环节都让我对电子系统的整体工作流程有了更系统的理解，并进一步提高了我的动手能力和技术素养。在这个过程中，我深刻体会到理论与实践相结合的重要性。在此，我衷心感谢电子森林和贸泽电子的大力支持，使我能够顺利完成这一系列学习与实践，积累宝贵的经验。这次活动不仅提升了我的技术水平，也让我对未来的项目充满信心。
