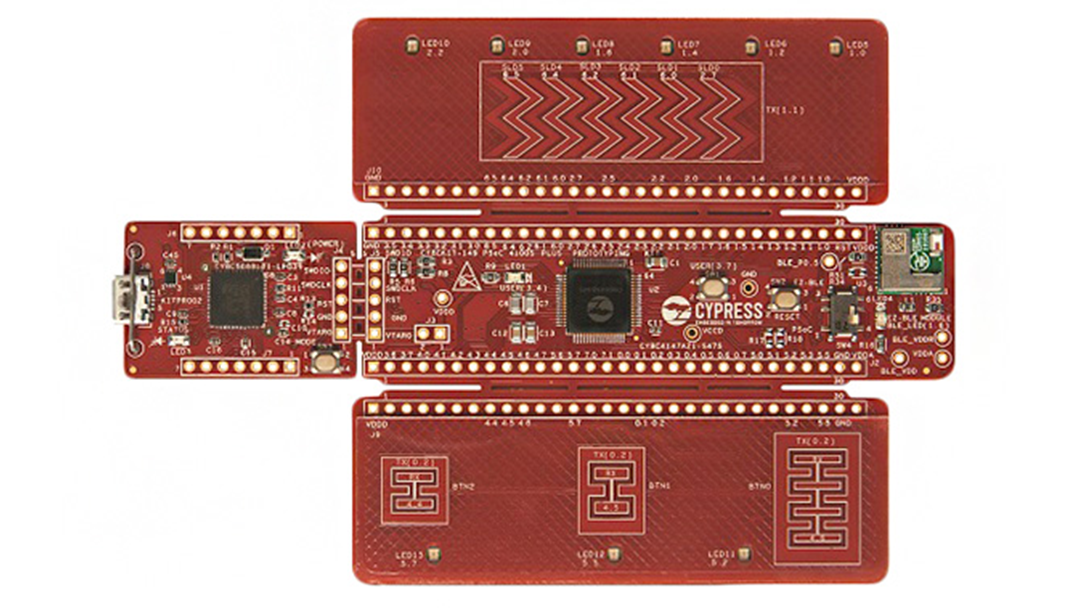

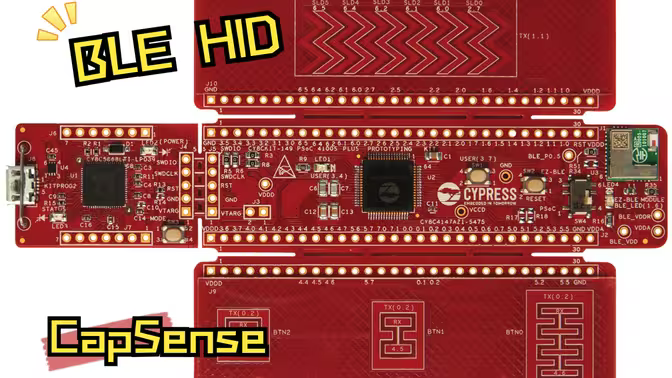

板卡简介

CY8CKIT-149是PSoC™ 4100S Plus 原型开发套件，用户能够通过该款板卡来评估PSoC™ 4100S Plus 器件。 PSoC™ 4100S Plus 器件是英飞凌的 PSoC™ 4，具有一个 Arm Cortex-M0+ 内核和高达 128KB 闪存、16KB SRAM、9 个可编程模拟块、13 个可编程数字块以及 54 个通用 I/O，包括 24 个智能 I/O。

它还采用英飞凌第四代低功耗 CAPSENSE™ 解决方案，超可靠的低功耗电容式感应解决方案，可在嘈杂环境和液体中 "正常工作"。该套件使您能够使用两块电容式电路板快速评估和开发 CAPSENSE™，其中一块具有三个电容式按钮，另一块具有一个六段电容式滑块，这两块电路板都能够对按钮进行自电容式感应和互电容式感应。

灵活的原型开发

PSoC™ 4100S Plus 原型开发套件以兼容面包板的格式提供对所有器件 I/O 的轻松访问，包括一个 EZ-BLE 蓝牙模块、一个 LED 和一个按钮。该套件还包含一个板载编程器和调试器，采用 PSoC™ 5LP 设计，可支持 CMSIS-DAP 和拖放编程等行业标准编程接口。

该开发套件支持以下功能：

PSoC 4100S Plus I/O 接头： PSoC 4100S Plus 原型开发板将目标 PSoC 4100S Plus 器件的所有 GPIO 连接到两个扩展头。这样就能最大限度地利用 PSoC 4100S Plus 器件的功能。
用户 LED：板载 LED、LED1 和 LED4 可分别用于显示 PSoC 4100S Plus 器件和 EZ-BLE 模块的输出。
用户按钮：该套件有一个按钮，可用于为 PSoC 4100S Plus 器件提供输入。
带反馈 LED 的六段 CapSense 滑块：可在互容和自容模式下工作。
三个带用户 LED 的 CapSense 按钮：可在自电容和互电容模式下工作。
带用户 LED 的 EZ-BLE 模块：该套件装载了Cypress的 EZ-BLE 模块，蓝色用户 LED 连接到其中一个 GPIO。通过该模块，可以开发各种低功耗蓝牙 (BLE) 应用。
ECO 晶体：板载4 MHz 晶体，用于精密时钟应用。
WCO 晶体：提供 32.768 kHz 晶体基底面，可加载用于精密时钟应用。
复位按钮：该按钮用于在按下时复位 PSoC 4100S Plus 器件。
电源 LED：该 LED 指示电路板正在供电。
PSoC 4100S Plus 器件：CY8C4147AZI-S475。
5 引脚编程接头：这些是外部编程接头，可用于使用 MiniProg3 对 PSoC 4100S Plus 器件进行编程。
PSoC 5LP IO 针座：使用这些接头可以评估 PSoC 5LP (CY8C5868LTI-LP039) 器件。PSoC 5LP 默认用于实现 KitProg2 功能。
USB 2.0 Micro-B 连接器：使用 USB Micro-B 连接器 (J8)，您可以使用 USB 2.0 Type-A 转 Micro-B 电缆将套件连接到 PC。
KitProg2：这是一款使用 PSoC 5LP (CY8C5868LTI-LP039) 的板载编程器/调试器，可用于对目标 PSoC 4100S Plus 器件进行编程和调试。它还可以充当 USB-UART 和 UART-I2C 桥接器。作为独立模块使用时，KitProg2 可通过 SWD 接口对 PSoC 3、PSoC 4 或 PSoC 5LP 系列器件进行编程。
KitProg2 状态 LED：该 LED 显示 KitProg2 的编程/模式状态

PSoC™ Creator IDE

PSoC™ Creator 是一个集成设计环境 (IDE)，可同时进行 PSoC™ 系统的硬件和固件编辑、编译和调试。可使用原理图捕获和 150 多个预先验证的、生产就绪的外设组件创建应用程序。支持该套件的最新 PSoC™ Creator 测试版可在 PSoC™ 社区上找到。

特性	CY8CKIT-149
蓝牙标准	4.1
电路板类型	评估板
电容感应	支持
连接性	低功耗蓝牙；单模 BLE
内核	Arm Cortex-M0+
系列	微控制器；无线连接
特性	编程/调试；USB 串行接口
输入类型	DC
编程/桥接	USB 串口
认证	工业级；消费级
软件生态系统	Modus Toolbox
软件支持	PSoC™ Creator; Modus Toolbox
目标应用	工业自动化；家庭娱乐；可穿戴设备

微控制器：CY8C4146AZI-S443

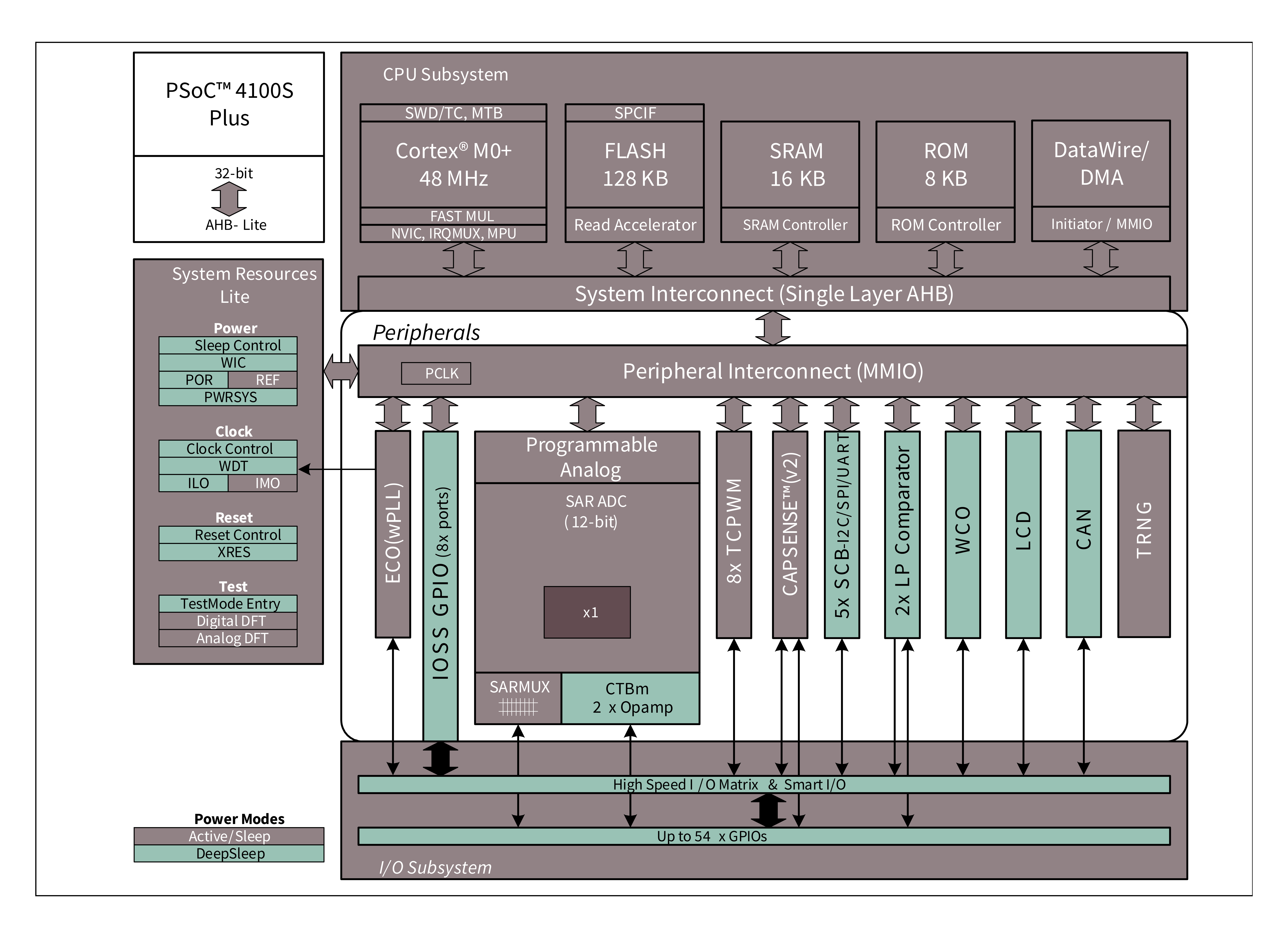

CY8C4147AZI-S475属于英飞凌的PSoC™ 4100S Plus系列。PSoC™ 4是一个可扩展和可重配置的平台架构，是一个包含Arm® Cortex®-M0+ CPU的可编程嵌入式系统控制器。它集成了可编程和可重新配置的模拟和数字模块，并且能够灵活自动地路由这些资源。

PSoC™ 4100S Plus 产品系列是PSoC 4平台架构的一个成员。该产品系列集成了下列四项：拥有标准通信和时序外设的微控制器，具有一流性能的电容式触摸感应 (CAPSENSE™) 系统，可编程的通用、连续开关电容的模拟模块以及可编程接口。针对新应用和设计的要求，PSoC™ 4100S Plus产品与PSoC™ 4平台系列产品向上兼容。

特性参数
CPU	32-bit Arm® Cortex®-M0+
最大工作频率	48 MHz
ADC	12 位分辨率、1 Msps采样率的SAR ADC
电容式感应	支持
比较器	2
连续时间模块	1
DMA 通道	8
闪存	128 kByte
可编程GPIO 引脚	54
工作温度	-40 °C~85 °C
工作电压	1.71 V~5.5 V
运算放大器	2
SRAM	16 kByte
串行通信块	4
定时器/计数器/PWM 块	8

这款微控制器以其高度的集成度和可编程性，适用于多种应用场景，包括汽车、工业控制、家电、消费类领域以及可穿戴设备等

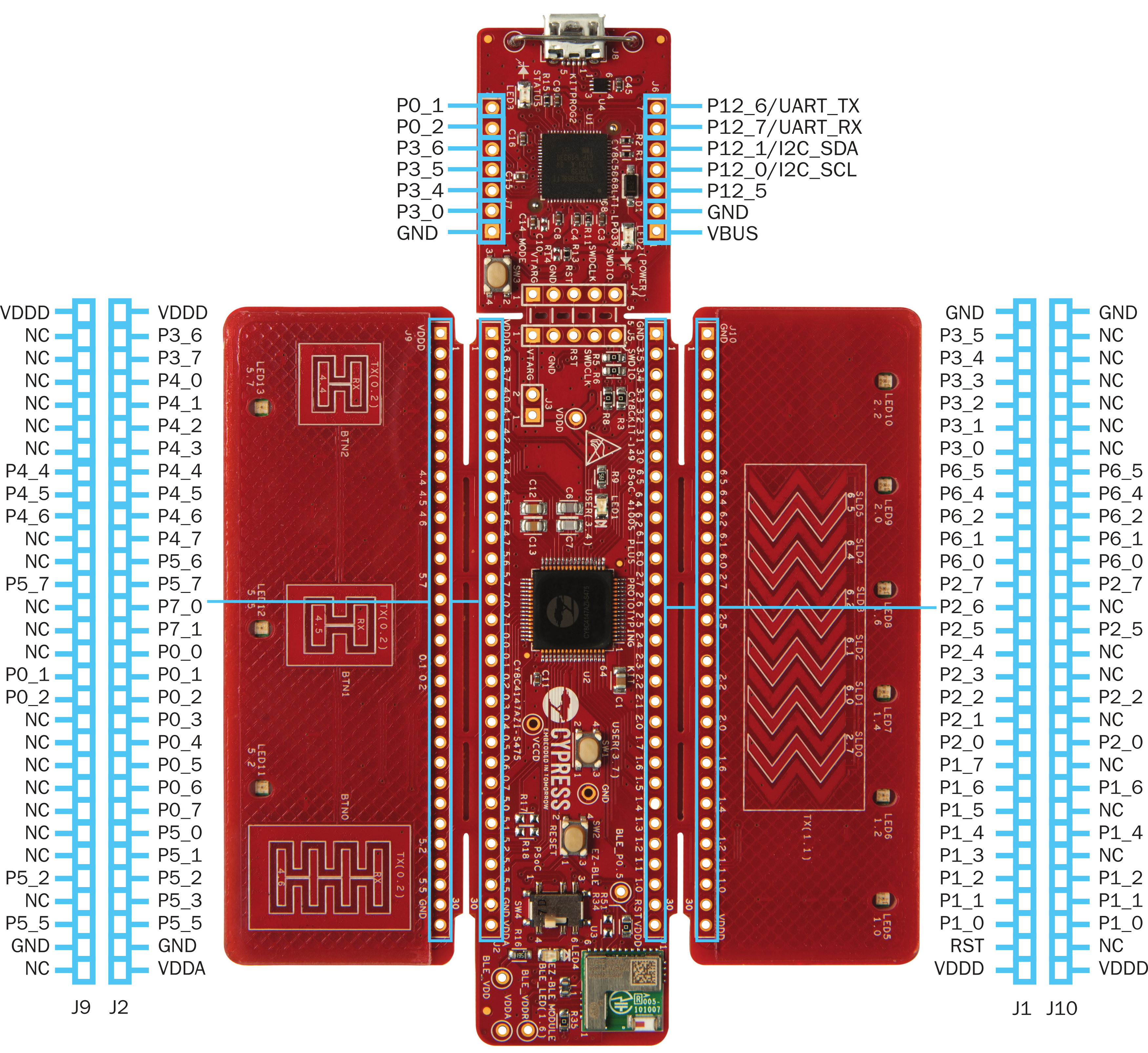

板卡引脚图：

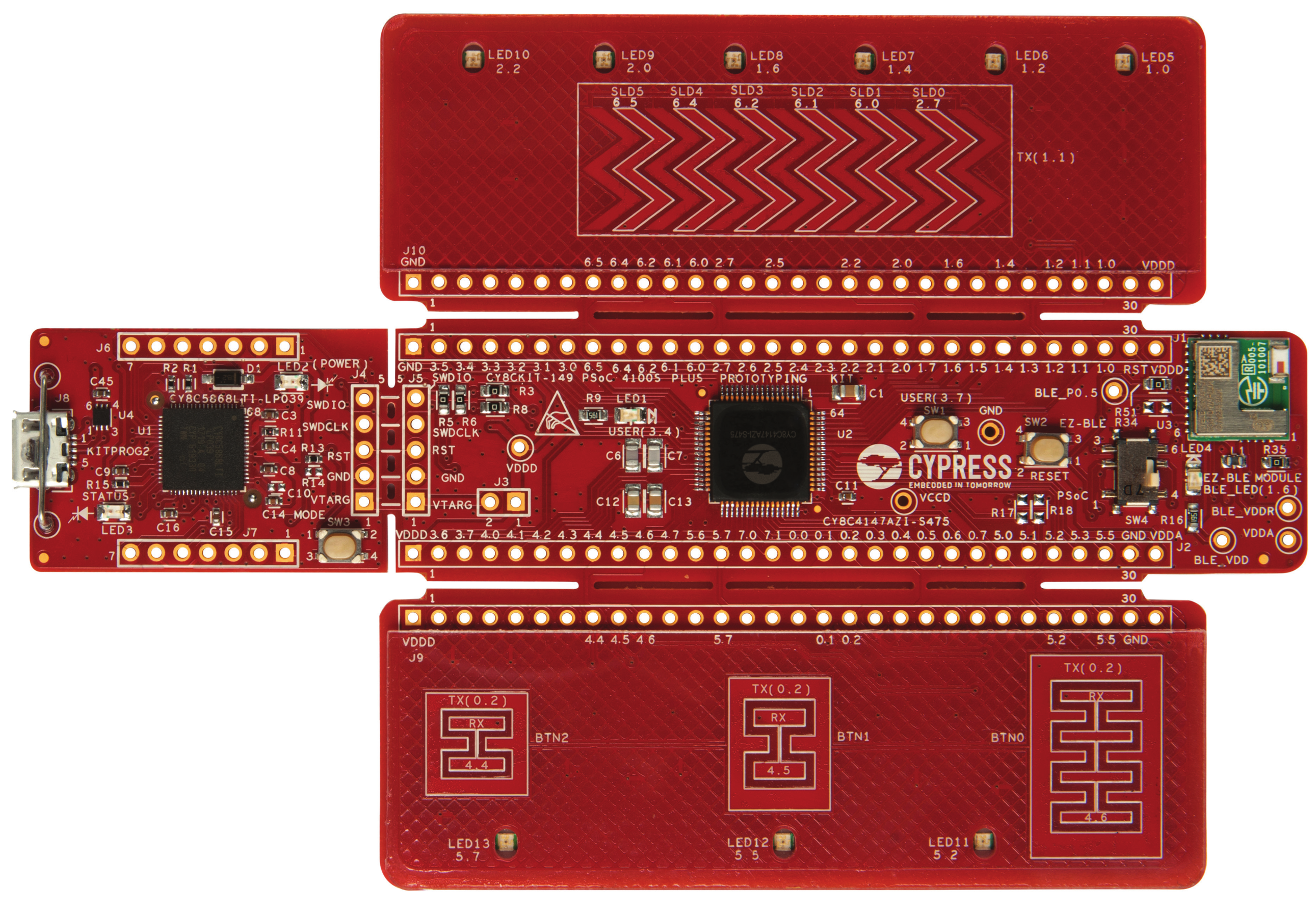

PSoC 4100S Plus 原型开发套件由以下模块组成：

PSoC 4100S Plus 器件 (CY8C4147AZI-S475)
PSoC 4100S Plus I/O 接头 J1 和 J2
KitProg2 (PSoC 5LP) 器件 (CY8C5868LTI-LP039)
KitProg2 I/O 接口 J6 和 J7
SWD 连接头 J4 和 J5
USB 2.0 Micro-B 连接器 J8
一个琥珀色 LED，LED2（电源）
一个琥珀色 LED，LED3（KitProg2 状态）
一个蓝色 LED，LED1（用户）
带反馈 LED 的 EZ-BLE 模块（蓝色 LED：LED4）
六段式滑块，带 LED 反馈指示灯（LED5、LED6、LED7、LED8、LED9、LED10）
三个不同大小的 CapSense 按钮，带有 LED 反馈指示灯（LED11、LED12、LED13）
ECO 晶体（4 MHz）
WCO 晶体（32.768 kHz）
一个按钮 SW1（用户）
一个按钮 SW2（复位）
一个按钮 SW3（KitProg2 模式）
电流测量跳线 J3（仅限脚踏式）（通过零欧姆电阻 R53 短路）
穿孔 “可插拔 ”电路板设计

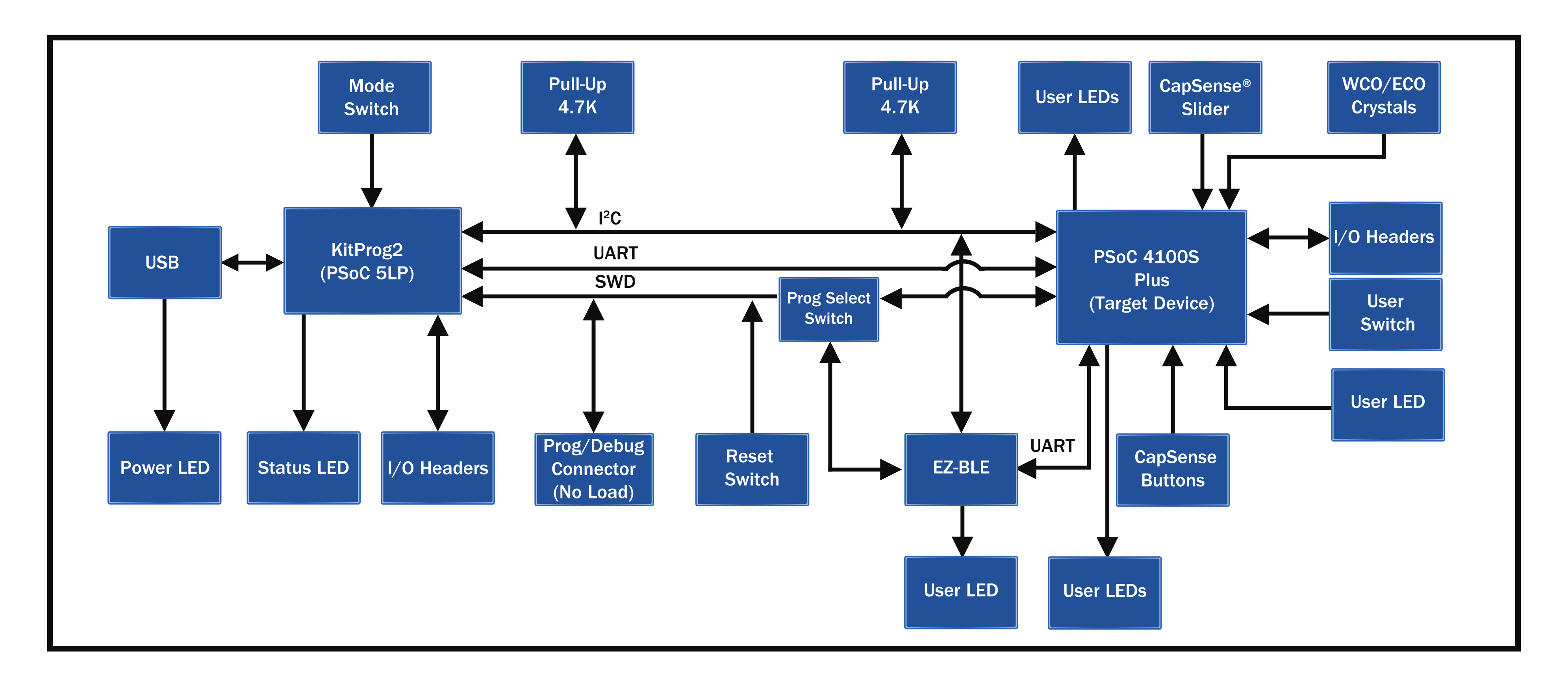

框图：
