板卡简介
Qorvo 的 DWM3001CDK 是为基于 Qorvo DW3110 IC 的 DWM3001C 全集成 (UWB) 模块开发的设计套件。 该套件可用于评估 TWR 或 TDoA Tag 的硬件性能,以及构建评估型实时定位系统 (RTLS)。 两个微型 USB 端口分别连接 J-Link 和 DWM3001C USB 接口。 板载 J-Link 调试器为 DWM3001C 提供 SWD 和 UART 接口,电路板可通过这些 USB 端口、Raspberry Pi 接口、电池或外部电源供电。
DWM3001CDK 可与 Apple U1 和 U2 芯片互操作。 DWM3001C 的设计符合 FiRa™ PHY 和 MAC 规范,可与其他符合 FiRa™ 规范的设备互操作。
主要特性:
- 用于评估DWM3001C UWB模块的便捷套件
- 板载J-Link,用于通过USB进行调试和闪烁
- USB端口,用于直连DWM3001C USB接口
- 26引脚Raspberry Pi兼容接头
- 复位和用户定义按钮和LED
- 访问所有DWM3001C GPIO和接口
- 通过VCC迹线上的排针测量模块电流
- 支持UWB RF频段5 (6.5GHz) 和频段9 (8GHz)
- nRF52833 Soc,带蓝牙® 5.2
- 两根集成天线,用于BLE和UWB
- 符合IEEE 802.15.4-2015和IEEE 802.15.4z BPRF标准
- 软件开发,带免费IDE和调试器
- 完全符合FiRa™ PHY、MAC和认证开发
- 与Apple Nearby Interaction软件搭配使用
- 软件套件符合FiRa PHY/MAC规范
应用:
- 作为标签或定位器评估硬件性能
- 用于低功耗TWR和TDoA RTLS系统的构建块

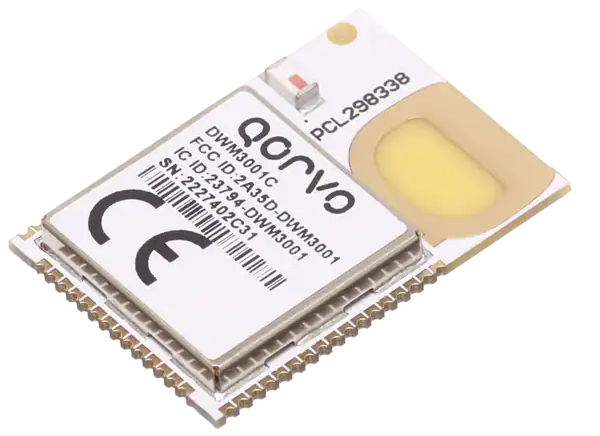

超宽带 (UWB) 模块:DWM3001C
DWM3001C 是一款基于Qorvo DW3110 IC的全集成 UWB 收发模块。 DW3110 IC、nRF52833 BLE SoC、平面 UWB 天线、加速计、电源管理和晶振的集成简化了设计周期。 射频设计经过全面验证、测试和校准。 DWM3001C 支持功耗低,可长期使用电池供电,为 UWB 解决方案的实施提供了成本效益。 DWM3001C 可用于双向测距和 TDoA 应用。 DWM3001C 模块可与 Apple U1 和 U2 芯片互操作。 DWM3001C 的设计符合 FiRa™ PHY 和 MAC 规范,可与其他 FiRa™ 兼容设备互操作。
特性:
- 符合IEEE 802.15.4-2015和IEEE 802.15.4z BPRF标准
- 完全符合FiRa™ PHY、MAC和认证开发
- 支持通道5 (6.5GHz) 和通道9 (8GHz)
- FCC、SRRC和ETSI认证(计划)
- Nordic nRF52833 SoC(带BLE收发器)
- 电源电压VCC:2.5V至3.6V
- 蓝牙®芯片天线
- AES 128/256安全块
- 完全一致的接收器,可实现最大范围和精度
- 功耗优化,用于电池应用
- 数据速率:850kbps、6.8Mbps
- 最大数据包长度1023字节,适合用于高数据吞吐量应用
- 集成MAC支持特性
- 向后兼容DWM1001C模块
- 温度范围:-40°C至+85°C
应用:
- 在各种市场中使用双向或 TDoA 方案的精密实时定位系统 (RTLS)。
- 位置感知无线传感器网络(WSN)

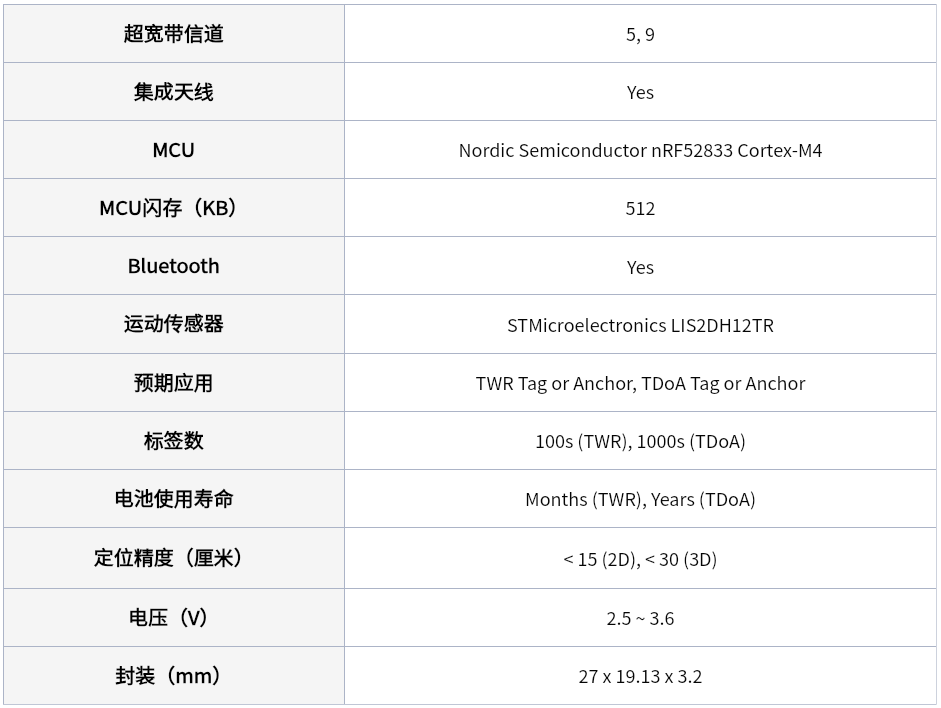

主要参数

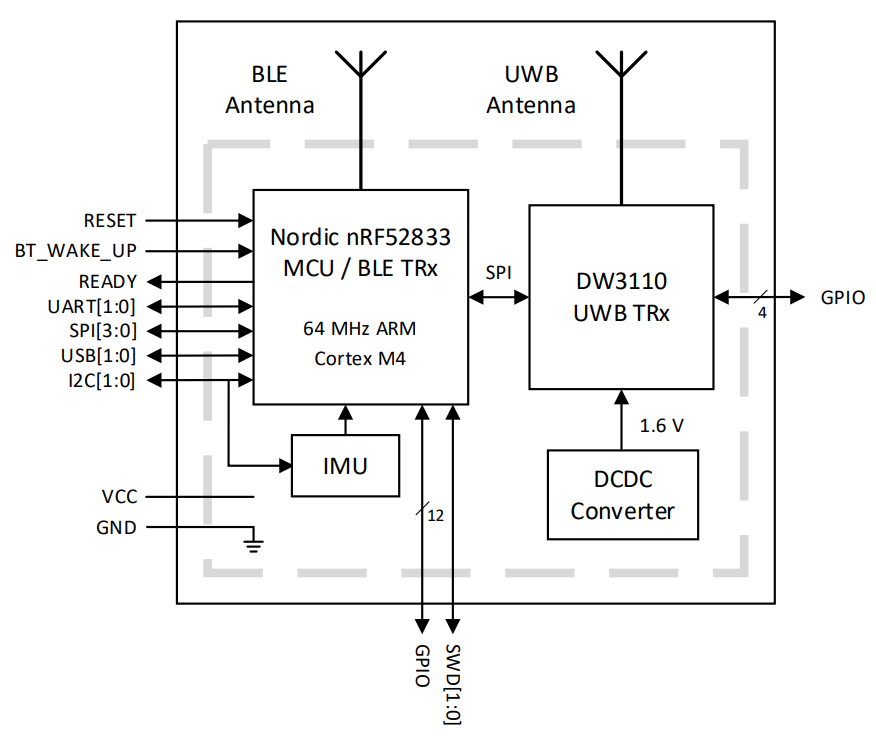

DWM3001C模块功能框图

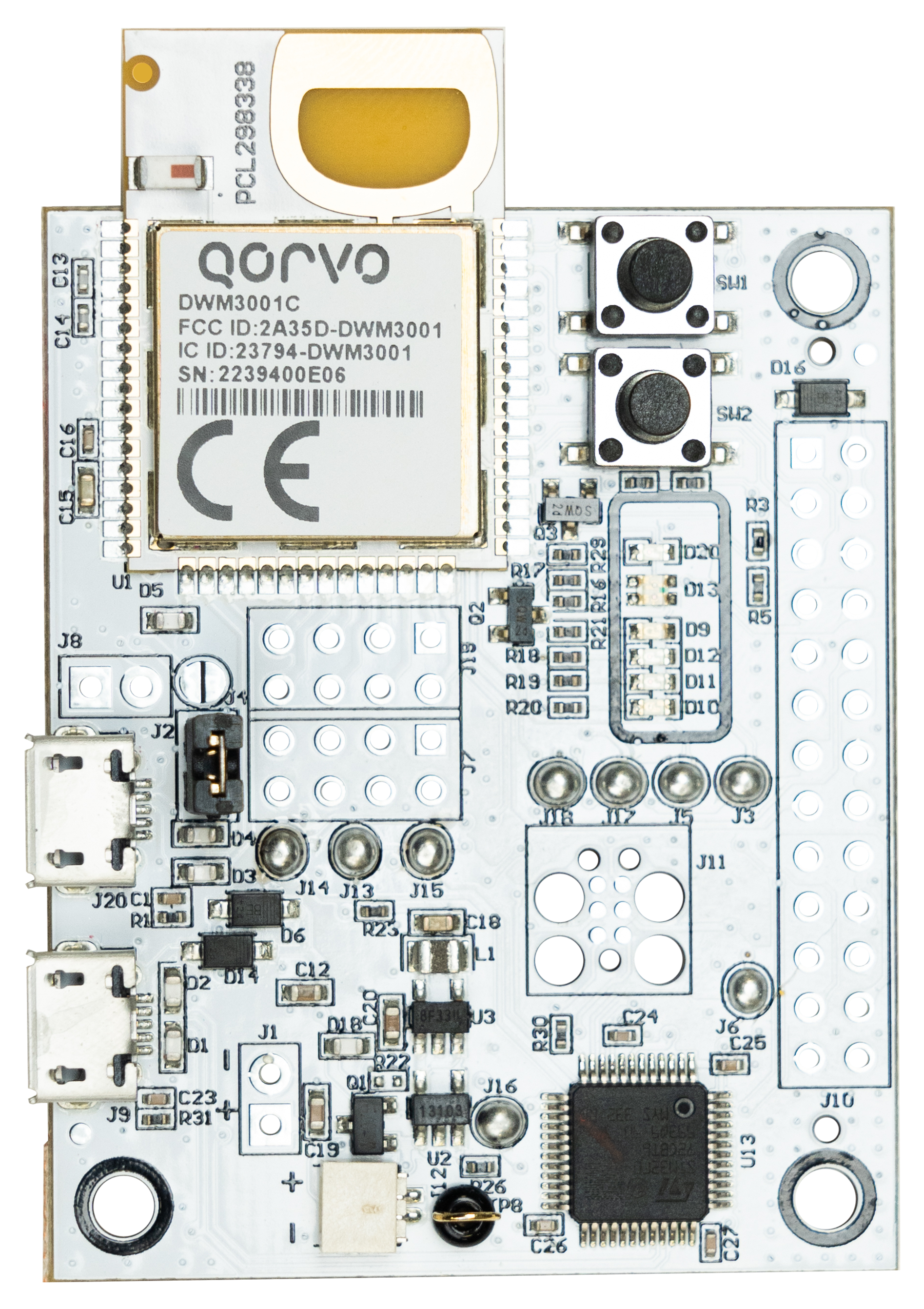

板卡组件及接口说明:
板卡相关资源:
- DWM3001CDK 产品手册
- DWM3001CDK 快速开发指南
- DWM3001CDK DK 软件、源代码、工具和开发人员指南
- DWM3001C 产品手册
- DWM3001C 数据手册

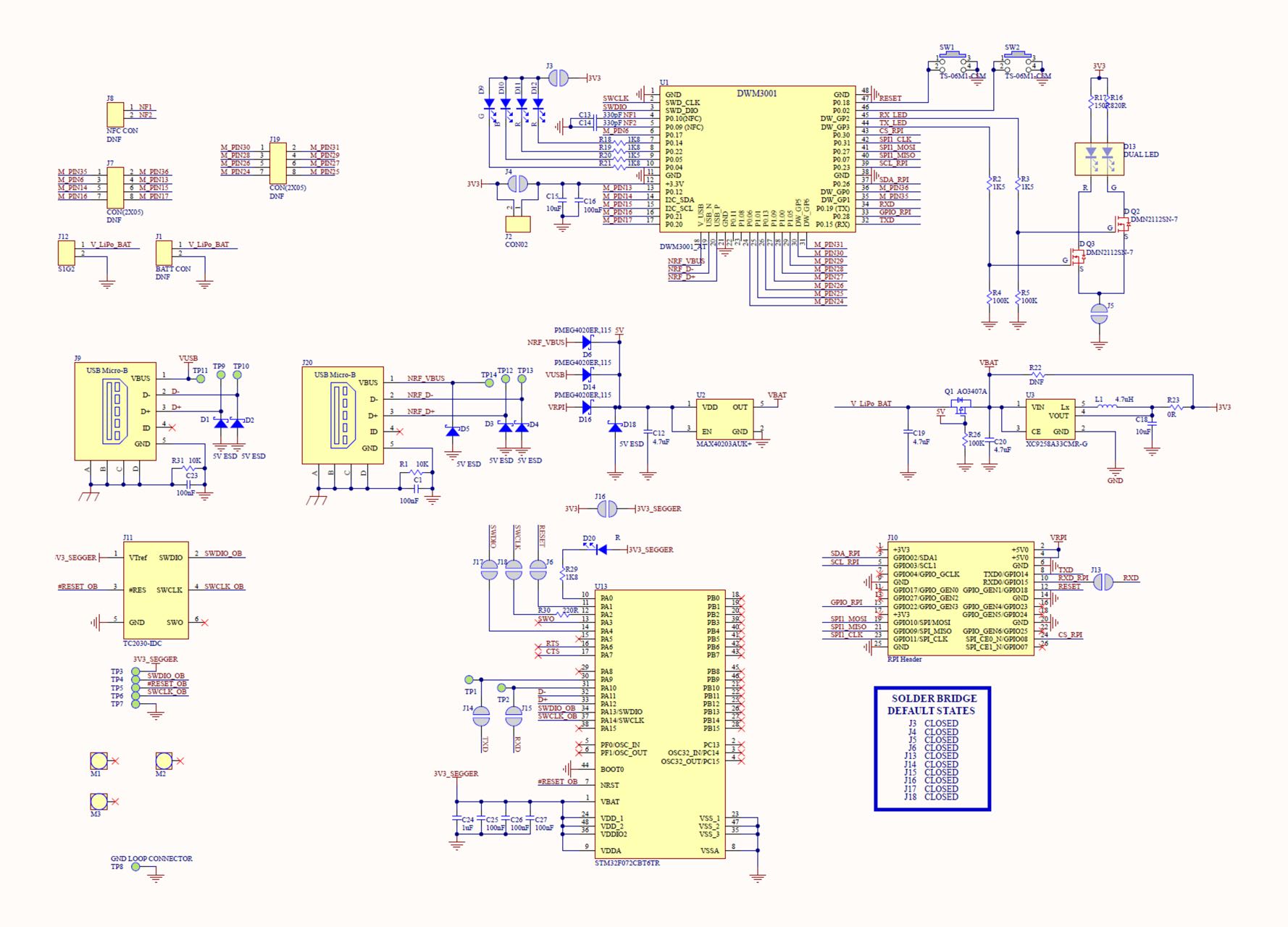

- DWM3001C-100 Schematic
- DWM3000 API 软件和 API 指南
软硬件
附件下载
DWM3001CDK_Quick_Start_Guide_QM33SDK-1.0.0 (1).pdf
DWM3001CDK开发指导手册
DWM3001C Data Sheet.pdf
DWM3001C 数据手册
