FastBond3挑战部分-基于STM32的智能家居控制系统

内容介绍

一·项目和设计思路介绍

智能家居行业的发展以及人们生活水平的提高，我国国内智能家居的销量日益上升。随着科技行业的发展，各大智能家居控制系统扮演着越来越重要的角色。本项目旨在设计并实现一款智能家居控制系统，以提高用户的生活质量并改善传统家居控制系统的用户体验。

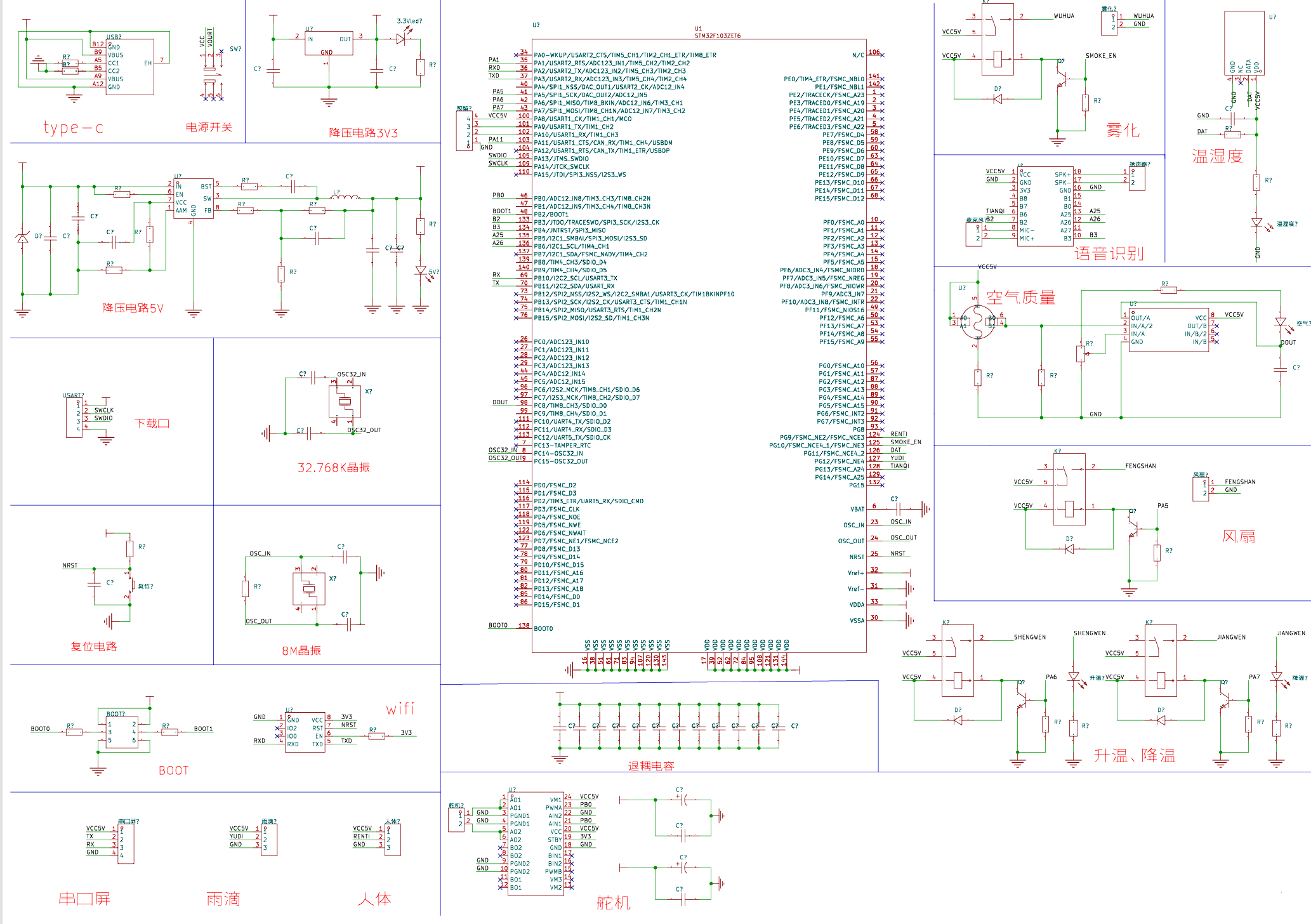

二·方案框图和原理图介绍

各个传感器把采集到的数据发送给主控芯片，主控芯片可以接受来自WiFi、语音识别模块和屏幕触控的用户指令，操控对应继电器完成对应功能，同时用户可以通过蓝牙查看系统的所有信息。

三·器件介绍

1、主控芯片

本系统采用STM32F103ZET6作为主控芯片，其具有丰富的内核资源以及大量的存储空间，刚好满足本设计的基本性能要求，同时价格便宜。

2、串口屏幕

串口屏幕作为显示设备，可以显示多种信息和多种色彩，具有丰富的UI选择可供用户选择；同时它还是人机交互的入口，其具备的触摸功能可以代替传统物理按键的交互任务。

3、雾化芯片

采用XTK-201芯片作为加湿器驱动方案，该芯片尺寸小，工作频率高，工作频率可达到（108KH），工作频率精度高（1%），输出功率大，集成度高，可检测水位，防止干烧等特点。

四·电路介绍

电源模块是TYPE-C直插式供电，供来的5V由2315进行稳压，再供给板子周围的强电模块。同时TYPE-C的5V也会由1117稳压到3.3V给主控芯片和ESP8266供电。在得捷买的TPS61221也被设计在电源电路中，它协同2315完成5V稳压。

PCB整体采用模块化布局，为了使数据传输距离最小，主控芯片放在板子中央，其余的各个传感器分布在板子的四周。板子外围主要是5V的强电分布，数字信号和弱电在板子的内侧。PCB电源线的线宽是20mill，信号线的线宽是10mill，这是进行阻抗匹配的后的结果。

五·代码介绍

WIFI相关：

if(gUsart2_Read_Data_Status)
		{
			Esp8266_Str_Remove(gUsart2_Read_Datas);
						n=sscanf(gUsart2_Read_Datas,"+IPD,%d,%d:%d:%d:%d:%d",&id,&length,&humi_max,&humi_min,&clod,&hot);
			if(n==6)
			{
				printf("%s\n",gUsart2_Read_Datas);
				printf("humi_max=%d,humi_min=%d,clod=%d,hot=%d\n",humi_max,humi_min,clod,hot);
			}
			else
			{
				printf("n=%d\n",n);
				printf("输入错误\n");
				printf("gUsart2_Read_Datas=%s\n",gUsart2_Read_Datas);
			}
			Usart2_Clear();
		}

串口屏相关：

if(gUsart3_Read_Data_Status==1)
		{
			printf("接受到串口屏数据：0x%02x,0x%02x,0x%02x\n",gUsart3_Read_Datas[0],gUsart3_Read_Datas[1],gUsart3_Read_Datas[2],gUsart3_Read_Datas[3]);
			switch(gUsart3_Read_Datas[0])
			{
				case 0:
				{
										pages=gUsart3_Read_Datas[3];
					printf("pages=%d\n",pages);
					break;
				}
				case 1:
				{
					humi_max=gUsart3_Read_Datas[1];
					humi_min=gUsart3_Read_Datas[2];
								printf("humi_max=%d,humi_min=%d\n",humi_max,humi_min);
					break;
				}
				case 2:
				{
					if(gUsart3_Read_Datas[1]==1)
					{
						if(gUsart3_Read_Datas[2]==1)
						{
							hot=1;
							printf("shengwenkai\n");
						}
						else
						{
							hot=0;
							printf("shengwenguan\n");
						}
					}
					else if(gUsart3_Read_Datas[1]==2)
					{
						if(gUsart3_Read_Datas[2]==1)
						{
							clod=1;
							printf("jiangwenkai\n");
						}
						else
						{
							clod=0;
							printf("jiangwenguan\n");
						}
					}
					break;
				}
				default:
					pages=0;
					printf("pages=%d\n",pages);
					break;
			}
						Usart3_Clear();
		}
			printf("pages=%d\n",pages);
	        printf("humi_max=%d,humi_min=%d\n",humi_max,humi_min);

语音播报相关：

if(Read_Pin_Value(13)==1)
		{
				delay_ms(50);
			Uart4_Send_Str(p[i]);
			i++;

						memset(str,0x00,100);
					sprintf(str,"温度为%u摄氏度，湿度为%u",gTemp,gHumi);
			printf("%s\n",str);
			Uart4_Send_Str(str);
//			delay_s(1);
			if(i>=VOICE_MUNBER)
			{
				i=0;
			}
					}
