FastBond3挑战部分-基于USB HS的一线通高刷监控副屏设计

内容介绍

背景介绍

现在的电脑外设制造商现在接连不断的推出带屏幕的一些外设，主要面向给极客玩家、DIY 玩家，装扮自己的电脑主机和桌面，置于显示屏下方的小监控屏就是其中很受欢迎的一类产品，但存在些许不足之处，分析如下：

该场景下的“监控小屏”类外设当前主要有以下三种方案：

序号	实现方式	成本	性能	操作
1	通过 AIDA64 获取电脑的状态信息，需要Wi-Fi支持	一般	一般	较麻烦
2	USB 一线通，使用MCU驱屏，类串口屏思路实现	一般	较低	一般
3	使用 HDMI 屏幕，直接作为小拓展屏	高	高	简单

以上三种方案或成本较高、或性能局限、或操作麻烦，针对上述问题，本创意首次提出了如下方案：

使用 USB HS 转 SPI、I2C、UART专用芯片搭配 IO 拓展芯片实现高速驱屏、电容触摸。
使用 I2C 环境传感器获取当前室内温湿度，可拓展工作台温湿度监控等功能。
直接使用电脑运行 LVGL，无 Flash 限制！无 RAM 限制！搭配 LVGL 设计器实现炫酷界面！
通过 WMI 等方式直接读取电脑状态，无需反复配网、配置，直接运行 exe 完成操作。

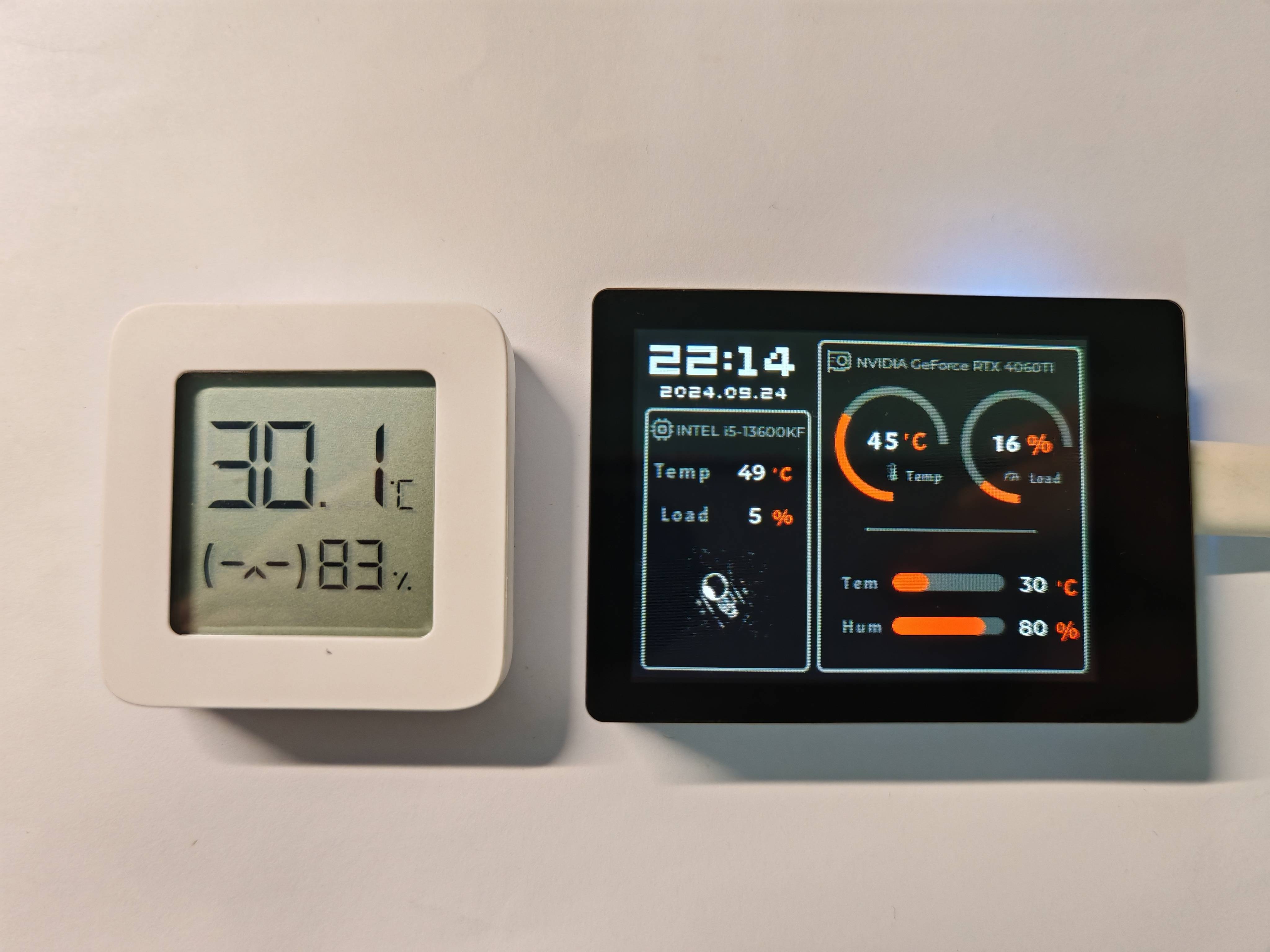

依靠上述方案实现了一个低成本、高性能、易操作的监控小屏项目。具体实现且听我娓娓道来。。

硬件设计

器件列表

器件	功能
HS3001	温湿度传感器
STM32G030F6P6	UART 转 PWM、GPIO 拓展功能
CH347T	USB HS 转高速 SPI、I2C、UART 专用芯片
触摸屏	屏幕为 ST7789 驱动芯片，TOUCH 为 FT6236

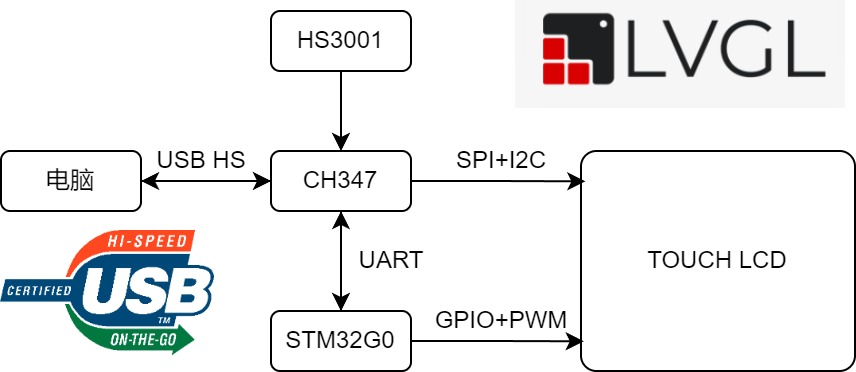

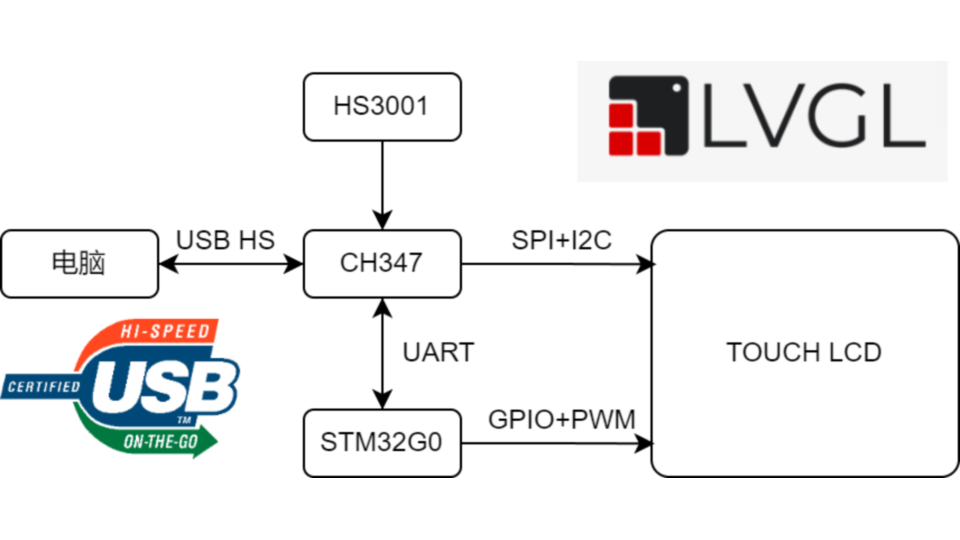

硬件设计框图

方案介绍如下：

通过 USB 转高速 SPI（60Mbps）驱动 SPI 小屏幕显示，实现高刷新率
通过 USB 转 I2C 读取 TOUCH 芯片、温湿度芯片实现触摸、监测环境温湿度的功能
通过 USB 转高速 UART（6Mbps）和STM32通讯，实现IO、PWM拓展功能

IO 拓展器硬件设计

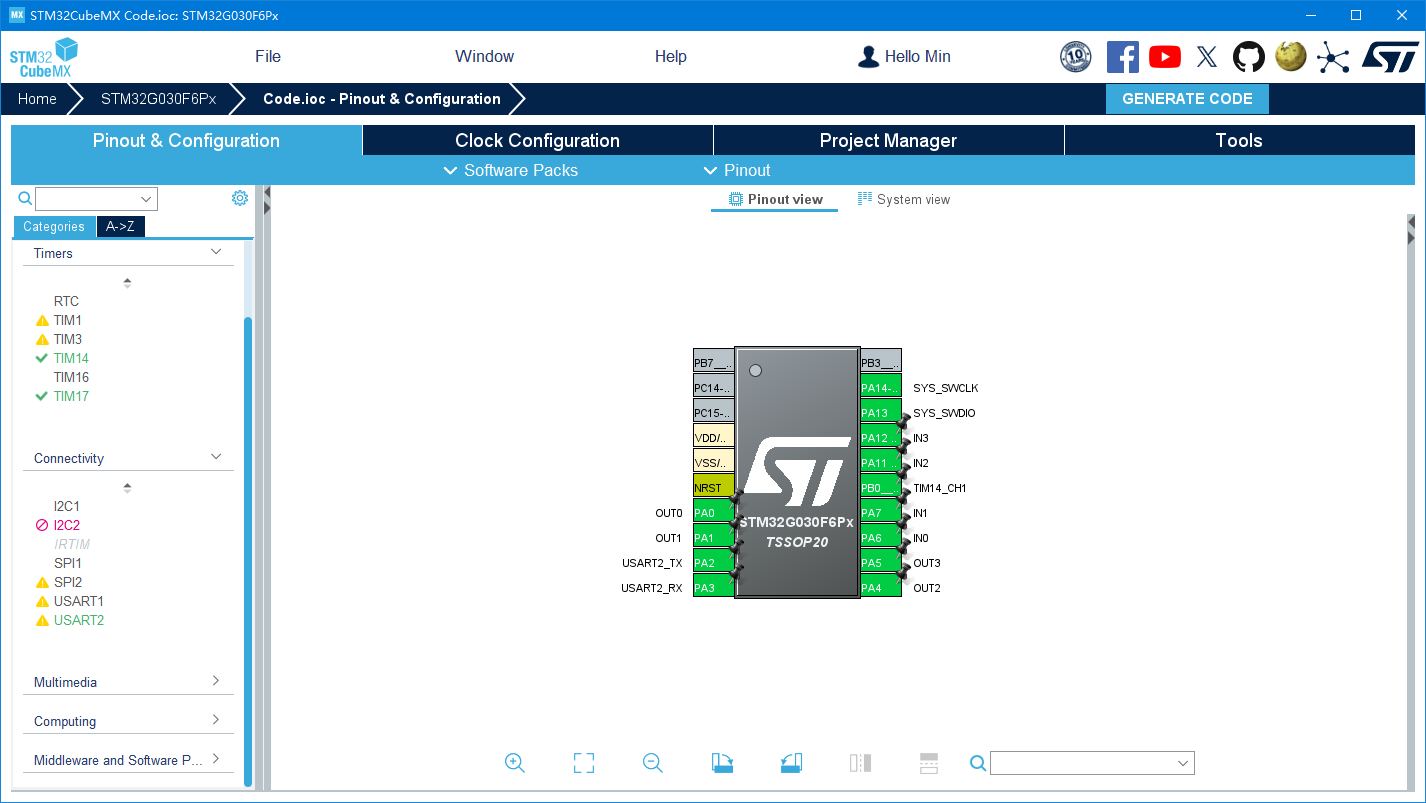

对于 STM32 端的 IO 分配使用 CubeMX 来完成分配，如下所示：

PA13、PA14 作 SWD 烧录引脚
PA0、PA1、PA4、PA5 作为 GPIO 输出引脚、PA6、PA7、PA11、PA12 作为 GPIO 输入引脚
PB1 作为 PWM 输出引脚、频率为 10KHz
PA2、PA3 作为 USART1 通信引脚与 CH347T 通讯

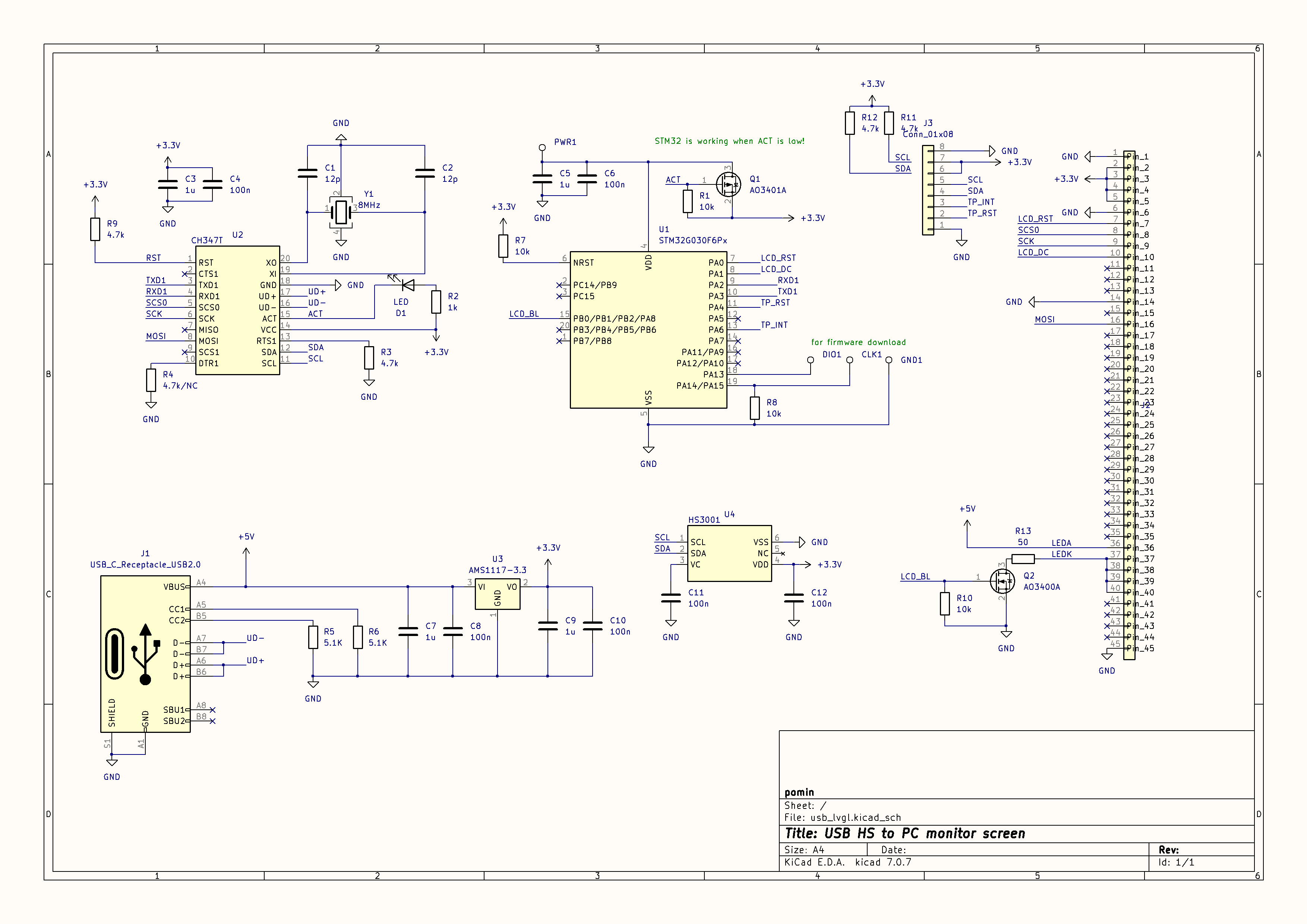

原理图设计

原理图采用 KiCAD 进行设计，CH347T、FPC 等部分封装为手动创建，非系统原理图库，在文末的附件压缩包中可以找到。

原理图中，主要分为

Type-C 及供电电路
CH347T 与 STM32 通过 UART 连接
CH347T 与 HS3001 通过 I2C 连接
触摸屏通过 SPI、I2C、GPIO、PWM 与 CH347T 和 STM32 连接
PMOS 控制 STM32 电源电路——当 CH347T 建立 USB 连接后 ACT 拉低，STM32 工作；断开连接（但不断电）后 ACT 拉高，STM32 不工作，LCD_BL 拉低，实现了电脑休眠时自动熄灭屏幕的功能

PCB 设计

PCB 当然也是用的 KiCAD 进行的设计，采用双层板设计

外壳设计

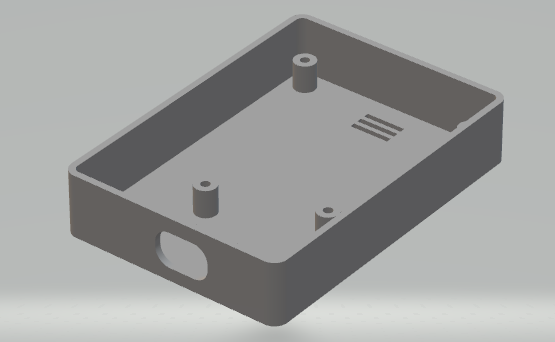

同时也设计了一个简单的外壳，HS3001 位置留了缝隙以供空气传递，外壳和屏幕全贴合，并且留有 Type-C 的接口槽孔。

软件设计

IO 拓展器软件设计

modbus 是工业中常用的一种标准的通信协议，有二进制变量（线圈、离散量）和双字节变量（输入寄存器、保持寄存器）四种类型，在工业中广泛用于 IO 控制、数据同步等许多应用，在本项目中的 IO 操作、PWM 占空比设置十分合适，上下位机的代码也可以利用开源库，易于实现。

IO 拓展器采用 modbus 协议与 PC 端软件通讯，来完成对 MCU 的 IO 输入输出、PWM 占空比进行读写操作，本项目是在 STM32G030F6P6 端移植了 FreeModbus 的协议栈以实现 PC 和 STM32 的通讯，由于篇幅原因，对于移植过程不做赘述，核心的代码如下：

    // 使能 modbus 需要的 RS485 串口和定时器
    eMBInit(MB_RTU, id, &huart2, baud, &htim17);
    // 使能 modbus 协议栈
    eMBEnable();
    // 使能 PWM
    HAL_TIM_PWM_Start(&htim14, TIM_CHANNEL_1);
    while (1)
    {
        // modbus 轮训
        eMBPoll();
        // 如果被主机读
        if (usSRegInRead) {
            usSRegInRead = 0;
        }
        // 如果被主机写
        if (usSRegHoldWrite) {
            HAL_GPIO_WritePin(OUT0_GPIO_Port, OUT0_Pin, IO_OUT0 ? GPIO_PIN_SET : GPIO_PIN_RESET);
            HAL_GPIO_WritePin(OUT1_GPIO_Port, OUT1_Pin, IO_OUT1 ? GPIO_PIN_SET : GPIO_PIN_RESET);
            HAL_GPIO_WritePin(OUT2_GPIO_Port, OUT2_Pin, IO_OUT2 ? GPIO_PIN_SET : GPIO_PIN_RESET);
            HAL_GPIO_WritePin(OUT3_GPIO_Port, OUT3_Pin, IO_OUT3 ? GPIO_PIN_SET : GPIO_PIN_RESET);
            // PWM 占空比
            __HAL_TIM_SetCompare(&htim14, TIM_CHANNEL_1, PWM_DUTY);
            usSRegHoldWrite = 0;
        }
        IO_IN0 = (USHORT)HAL_GPIO_ReadPin(IN0_GPIO_Port, IN0_Pin);
        IO_IN1 = (USHORT)HAL_GPIO_ReadPin(IN1_GPIO_Port, IN1_Pin);
        IO_IN2 = (USHORT)HAL_GPIO_ReadPin(IN2_GPIO_Port, IN2_Pin);
        IO_IN3 = (USHORT)HAL_GPIO_ReadPin(IN3_GPIO_Port, IN3_Pin);
    }

PC 端软件设计

IO 拓展器通讯 API

与 IO 拓展器的通讯使用 libmodbus 来实现，对于读 IO 输入对应为 modbus 读输入寄存器操作，写 IO 输出和 PWM 占空比对应写保持寄存器操作，具体代码如下

#include "driver.h"
#include <modbus.h>

modbus_t* g_ctx;
char g_comx[1024];

void exio_set_com_global(const char* comx) {
        strcpy(g_comx, comx);
}

static int exio_open(void) {
        int addr = 1;
        g_ctx = modbus_new_rtu(g_comx, 115200, 'N', 8, 1);
        if (g_ctx == NULL) {
                fprintf(stderr, "Unable to create the libmodbus context\n");
                return -1;
        }
        modbus_set_slave(g_ctx, addr);
        if (modbus_connect(g_ctx) == -1) {
                fprintf(stderr, "Connection failed: %s\n", modbus_strerror(errno));
                modbus_free(g_ctx);
                return -1;
        }
        return 0;
}
static void exio_close(void) {
        modbus_close(g_ctx);
        modbus_free(g_ctx);
}
int exio_set_out(int index, uint16_t value) {
        int rc;
        rc = exio_open();
        if (rc == -1) {
               return -1;
        }
        rc = modbus_write_register(g_ctx, index, value);
        if (rc == -1) {
                fprintf(stderr, "Failed to write holding register: %s\n", modbus_strerror(errno));
                exio_close();
                return -1;
        }
        exio_close();
        return 0;
}
int exio_get_in(int index, uint16_t* p_value) {
        int nb = 1;
        int rc;
        rc = exio_open();
        if (rc == -1) {
                exio_close();
                return -1;
        }
        rc = modbus_read_input_registers(g_ctx, index, nb, p_value);
        if (rc == -1) {
                fprintf(stderr, "Failed to read input registers: %s\n", modbus_strerror(errno));
                exio_close();
                return -1;
        }
        exio_close();
        return 0;
}

SPI、I2C 通讯 API

对于 SPI、I2C 的通讯，沁恒已经封装成了 DLL 库，只需调用即可，但仍较为复杂，本项目对其进行了一些简化封装，具体代码比较繁多，具体代码可见附件。

驱动封装

对于触摸屏的驱动芯片，也就是 ST7789，采用四线 SPI 通讯方式，其中 D/CX 引脚为 IO 拓展器的 IO 输出脚，用前文的 libmodbus 进行操作，其他的 SCL、SDA、CSX 为 SPI 标准信号线，使用 CH347T 库进行操作，搭配操作实现高速刷屏，代码较为繁琐，可以查看附件

对于触摸屏的 FT6236 触摸芯片和 HS3001 温湿度传感器，都采用 I2C 的通讯方式，使用 CH347T 库进行操作，这里给出 HS3001 读取温湿度的例子

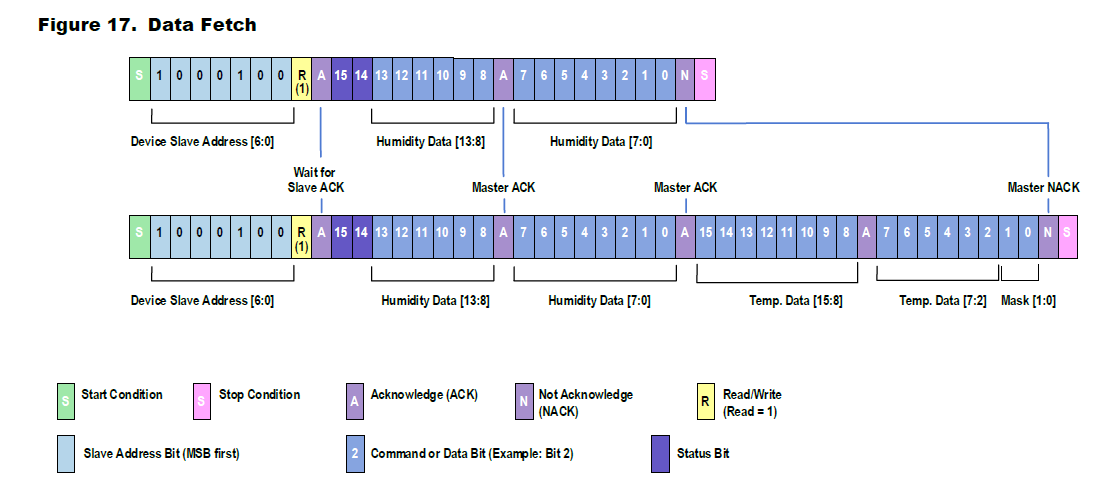

从手册中可以看到 HS3001 的 I2C 8-bit 的地址为 0x88，读取温湿度数据时需要先写一个 0x00 唤醒 HS3001 请求测量，然后再读取温湿度数据，代码如下

void HS3003_Read(float* t, float* h) {
        uint8_t wr_buf[4] = { 0X88, 0, 0, 0, };
        uint8_t rd_buf[4] = { 0, 0, 0, 0, };
        uint16_t humi, temp;

        i2c_writeread(wr_buf, 2, rd_buf, 0);
        Sleep(50);
        wr_buf[0] = 0x89;
        i2c_writeread(wr_buf, 1, rd_buf, 4);
        Sleep(200);

        if ((rd_buf[0] & HS3003_MASK_STATUS) != HS3003_STATUS_VALID) {
                printf("timeout\r\n");
        }
        humi = rd_buf[0];
        humi <<= 8;
        humi |= rd_buf[1];
        humi &= HS3003_MASK_HUMI;

        temp = rd_buf[2];
        temp <<= 8;
        humi |= rd_buf[3];
        temp &= HS3003_MASK_TEMP;
        temp >>= 2;

        *h= HS3003_CALC_HUMI(humi);
        *t= HS3003_CALC_TEMP(temp);
}

对于 PC 的状态信息读取采用 Windows 给出的一些 API 和开源的一些库代码来完成，目前支持了 CPU 温度/占用率、GPU 温度/占用率、主板温度、内存占用率这几个信息的读取，代码比较繁多，具体代码细节可以查看附件。

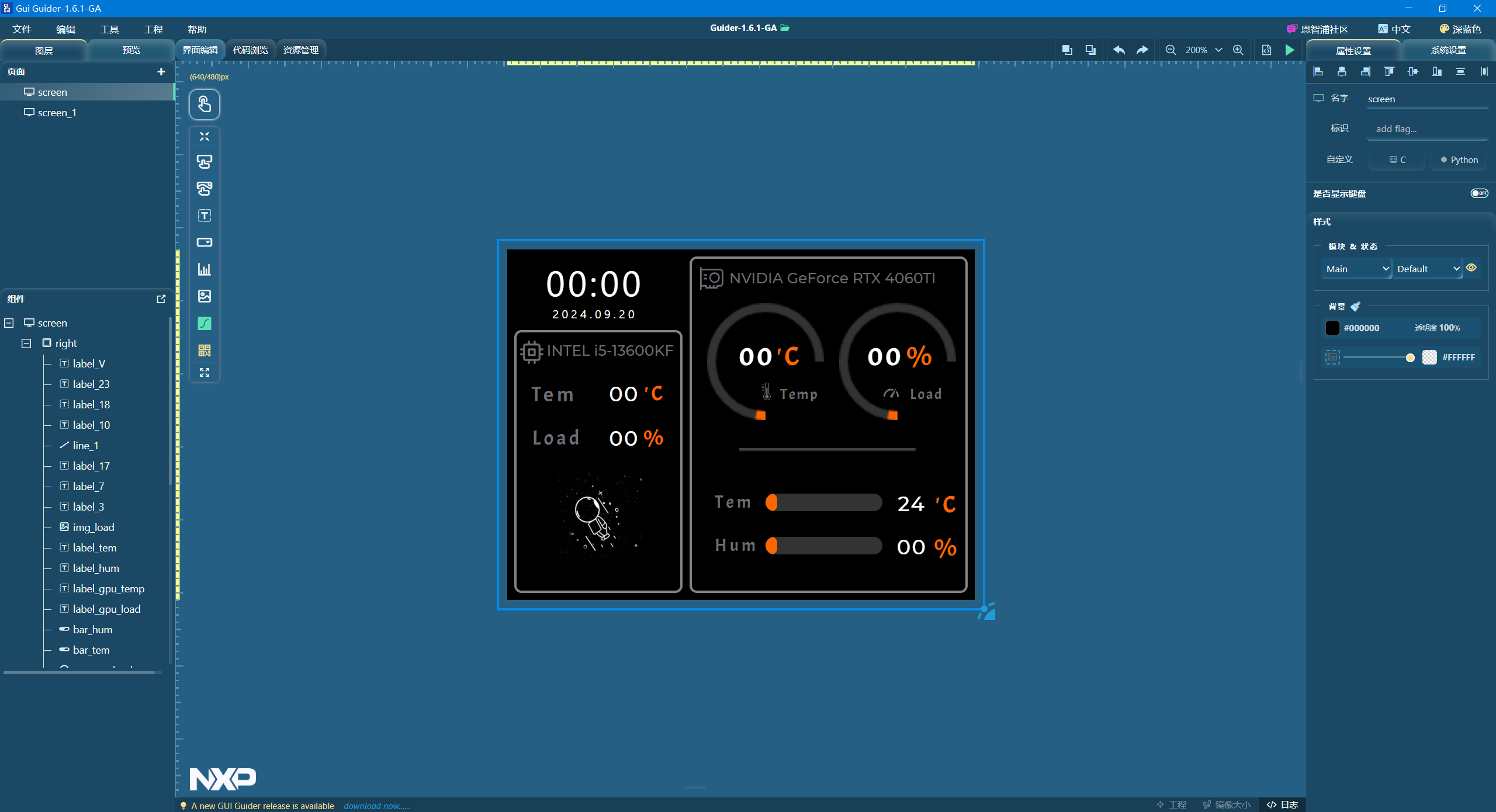

至此，完成了所有硬件信息的读写，然后就是如何将其展示出来并且可供用户操作了，本项目采用了现在最流行的 LVGL 来作为界面库使用。

对接 LVGL 驱动框架

对于 LVGL 的移植，主要包含有显示驱动接口和输入驱动（在此为触摸）接口。

对于显示驱动接口，本质就是一个对于显存的操作，往显存中填颜色，然后使用 SPI 全局刷新到屏幕上面，具体接口代码如下：

static void lcd_refresh(void) {
        spi_write16b_stream((uint16_t*)clr, LCD_H * LCD_W * 2, LCD_W * 2);
}

static void disp_flush(lv_disp_drv_t * disp_drv, const lv_area_t * area, lv_color_t * color_p)
{
        if(disp_flush_enabled) {
                int32_t x;
                int32_t y;
                for(y = area->y1; y <= area->y2; y++) {
                        for(x = area->x1; x <= area->x2; x++) {
                                clr[y][x] = color_p->full;
                                color_p++;
                        }
                }
                lcd_refresh();
        }
        lv_disp_flush_ready(disp_drv);
}

对于输入驱动接口，本质就是 xy 坐标和一个按下状态标志位，读取一下 FT6236 的寄存器即可

static void touchpad_read(lv_indev_drv_t * indev_drv, lv_indev_data_t * data)
{
        static lv_coord_t last_x = 0;
        static lv_coord_t last_y = 0;
        FT6236_Scan(&touch_x, &touch_y, &touch_sta);
        if(touchpad_is_pressed()) {
                touchpad_get_xy(&last_x, &last_y);
                data->state = LV_INDEV_STATE_PR;
        }
        else {
                data->state = LV_INDEV_STATE_REL;
        }
        data->point.x = last_x;
        data->point.y = last_y;
}
