FastBond3挑战部分-基于ESP32的智能家居视频监控应用

内容介绍

一、项目介绍

本项目以 ESP32-S3 微控制器为核心，结合摄像头模块、WS2812B、舵机模块，构建一个智能家居视频监控系统。

1.1 硬件介绍

ESP32-S3-WROOM-1U 是一款通用型 Wi-Fi + 低功耗蓝牙 MCU 模组，搭载 ESP32-S3 系列芯片。除具有丰富的外设接口外，模组还拥有强大的神经网络运算能力和信号处理能力，适用于 AIoT 领域的多种应用场景，例如唤醒词检测和语音命令识别、人脸检测和识别、智能家居、智能家电、智能控制面板、智能扬声器等。

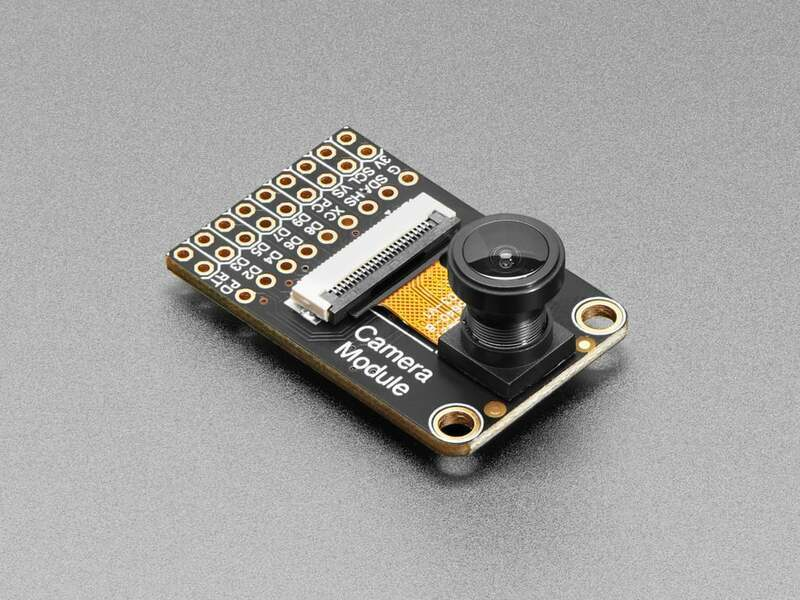

adafruit ov5640 由 Adafruit 推出的具有一个高质量的 OV5640相机，500万像素传感器元件，120度广角镜头，以及所需要的所有支持电路。

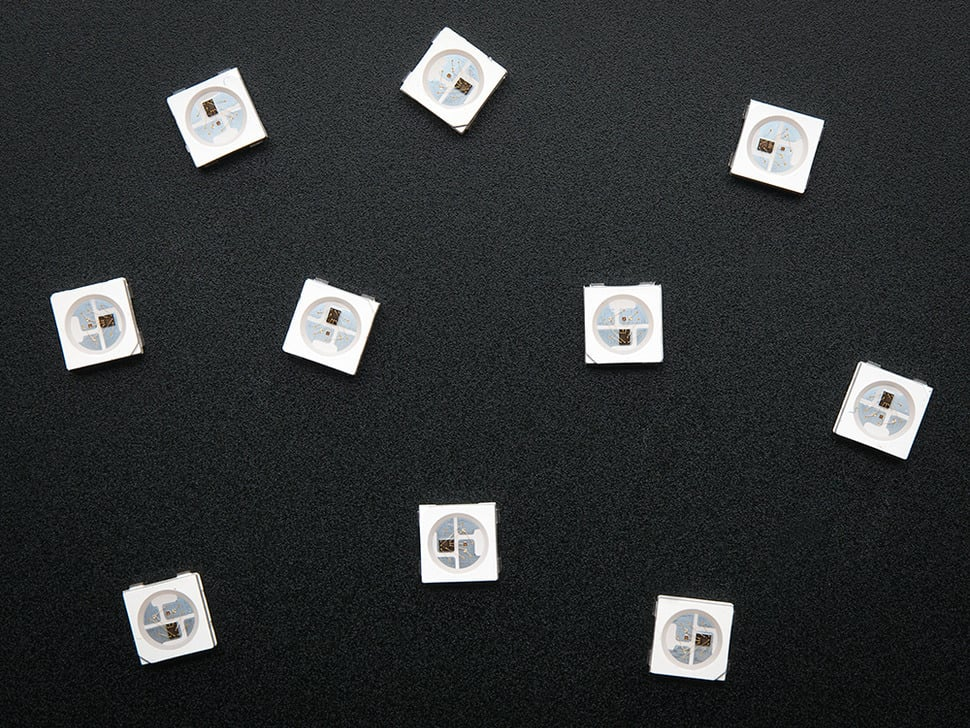

WS2812B 是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050 LED灯珠相同，每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内部振荡器和可编程定电流控制部分，有效保证了像素点光的颜色高度一致。

1.2 功能概览

实时视频监控：系统通过连接的摄像头不断监控家中的动态，用户可以通过移动应用实时查看家中的情况。
远程控制：用户可以远程操作家中的智能设备，如灯光、空调、门锁等，实现家居自动化。
云台控制：用户可以远程操作摄像头云台功能。

1.3 设计思路

模块化设计：将系统分为视频采集、数据传输、用户交互等功能模块，各模块相对独立，便于维护和升级。
高效数据处理：利用ESP32的双核处理器特性，并行处理视频数据和传感器数据。
安全性考虑：在视频传输过程中，采用加密算法保证数据的安全性。
智能家居平台集成：集成到智能家居应用平台，利用智能家居平台的强大功能，实现家居自动化，UI交互以及远程控制。

二、功能实现

2.1 硬件设计

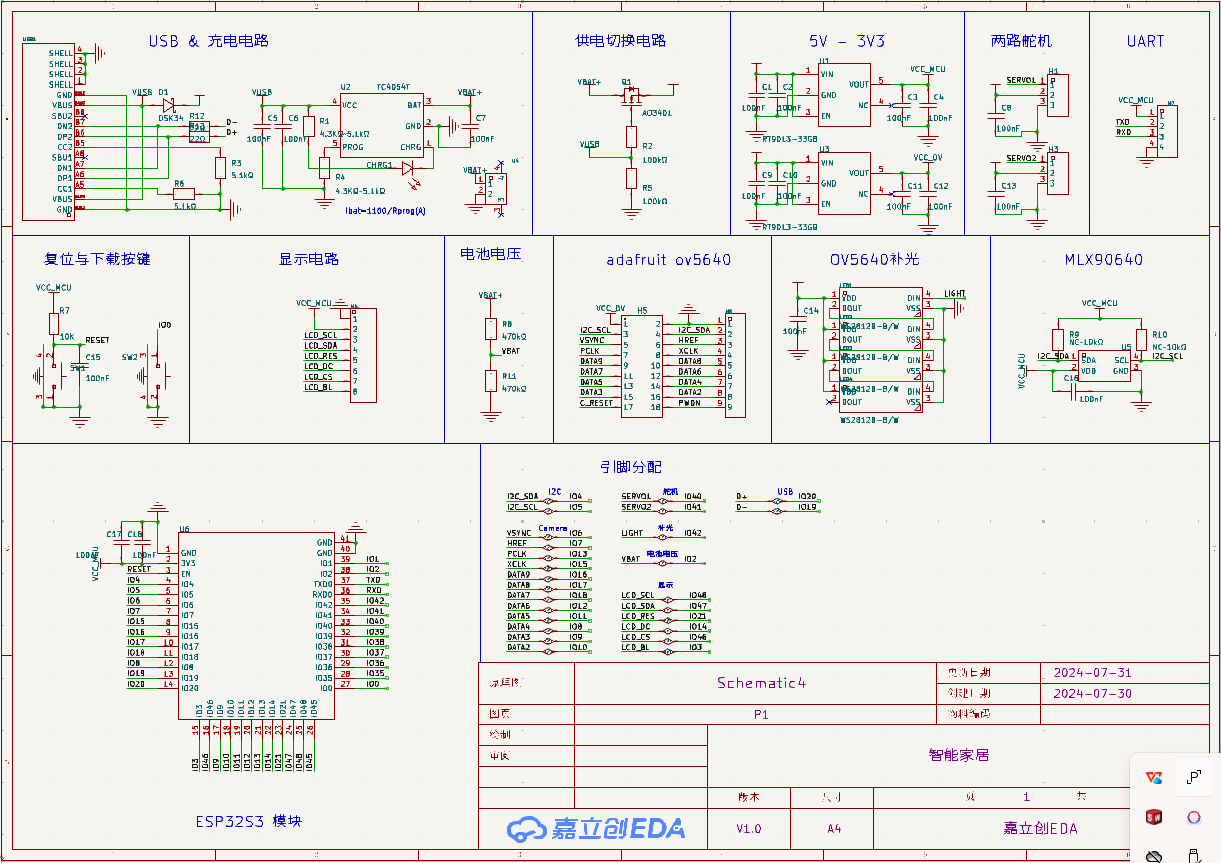

ESP32-S3-EYE 是乐鑫推出的一款小型 AI（人工智能）开发板，搭载 ESP32-S3 芯片和乐鑫 AI 开发框架 ESP-WHO。本设计参考 ESP32-S3-EYE 原理图，在 ESP32-S3-WROOM-1U 模块的基础上增加 adafruit ov5640、WS2812B 和舵机控制电路实现。本项目硬件设计框图如下图所示：

2.2 软件功能实现

软件方面参考了很多成熟方案，综合评比各方面功能最终决定采用 ESPHome + Home Assistant 完成固件开发与远程控制。

Home Assistant 是一款在 Python 3 上运行的家庭自动化平台。能够跟踪和控制家庭中的所有设备，并提供自动化控制平台。有一个简单的、适合移动设备的界面来控制你的所有设备，且不会将任何数据存储在云端，以保护个人隐私。

ESPHome 是一个通过简单而强大的配置文件控制您的 ESP8266/ESP32 和 RP2040 的系统，并通过家庭自动化系统远程控制它们。

2.3 关键代码及说明

本制作由于使用的 ESPHome 作为固件的开发，因此都是通过配置文件的形式对固件进行配置相应的功能。以下是关键部分说明：

2.3.1 网络配置

网络配置时如果默认的DNS连不上，需要设置静态IP。否则在 HomeAssistant 中该设置一直是离线状态。

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password

  manual_ip:
    static_ip: 192.168.2.147
    gateway: 192.168.2.1
    subnet: 255.255.255.0

2.3.2 基本开关

基本开关一般用于控制只有打开、关闭两种状态的设备，例如：电灯开关、设备开关等。本制作中用于控制设备的重启。

# 开关
switch:
  # Restart
  - platform: restart
    name: "重启 restart"

2.3.3 舵机控制

舵机控制用于控制摄像头X和Y轴舵机，通过简单的PWM控制舵机进行位置转动，本制作中用于控制摄像头云台位置，实现摄像头更大范围的视野。

# 云台舵机
servo:
  # X轴云台舵机
  - id: x_servo
    output: x_servo_output
    auto_detach_time: 1s
    transition_length: 1s
  # Y轴云台舵机
  - id: y_servo
    output: y_servo_output
    auto_detach_time: 1s
    transition_length: 1s

# 输出
output:
  # X轴云台舵机控制输出
  - platform: ledc
    id: x_servo_output
    channel: 2
    pin: GPIO40
    frequency: 50 Hz
  # Y轴云台舵机控制输出
  - platform: ledc
    id: y_servo_output
    channel: 4
    pin: GPIO41
    frequency: 50 Hz

2.3.4 灯光控制

灯光控制用于控制设备的灯具开关，亮度、色温、颜色调节等功能。本制作中使用了 4 颗 WS2812B 灯珠作为补光灯使用，可在光线较暗时打开补光灯调节环境光亮度，以使摄像头获得较好的视觉效果。

# 补光灯
light:
  - platform: esp32_rmt_led_strip
    name: "WS2812"
    rgb_order: GRB
    pin: GPIO42
    num_leds: 4
    rmt_channel: 0
    chipset: ws2812

2.3.5 视频摄像

摄像机组件用于获取实时视频流，在本制作中提供实时视频流，支持远程观看家庭或办公室等场所的实时影像。

# 摄像头
esp32_camera:
  name: camera
  external_clock:
    pin: GPIO15
    frequency: 20MHz
  i2c_pins:
    sda: GPIO4
    scl: GPIO5
  data_pins: [GPIO10, GPIO9, GPIO8, GPIO11, GPIO12, GPIO18, GPIO17, GPIO16]
  vsync_pin: GPIO6
  href_pin: GPIO7
  pixel_clock_pin: GPIO13
  jpeg_quality: 15
  vertical_flip: false

2.3.6 按键云台控制

按键提供简单的点击操作，在本制作中使用了5个按键实现摄像机的云台转动功能，即左移、右移、上移、下移以及回中功能。

# 按键组件
button:
  # X轴云台左移
  - platform: template
    id: x_servo_left
    name: "X轴云台左移 left"
    on_press:
      - number.decrement: x_servo_sensor_number
  # X轴云台右移
  - platform: template
    id: x_servo_right
    name: "X轴云台右移 right"
    on_press:
      - number.increment: x_servo_sensor_number
  # Y轴云台左移
  - platform: template
    id: x_servo_down
    name: "Y轴云台下移 down"
    on_press:
      - number.decrement: y_servo_sensor_number
  # Y轴云台右移
  - platform: template
    id: x_servo_up
    name: "Y轴云台上移 up"
    on_press:
      - number.increment: y_servo_sensor_number
  # 云台回中（X，Y轴同时操作）
  - platform: template
    name: "云台回中 center"
    on_press:
      - number.set:
          id: x_servo_sensor_number
          value: 0
      - number.set:
          id: y_servo_sensor_number
          value: 0

三、功能展示

3.1 硬件展示

3.1.1 PCB顶面

3.1.2 PCB底面

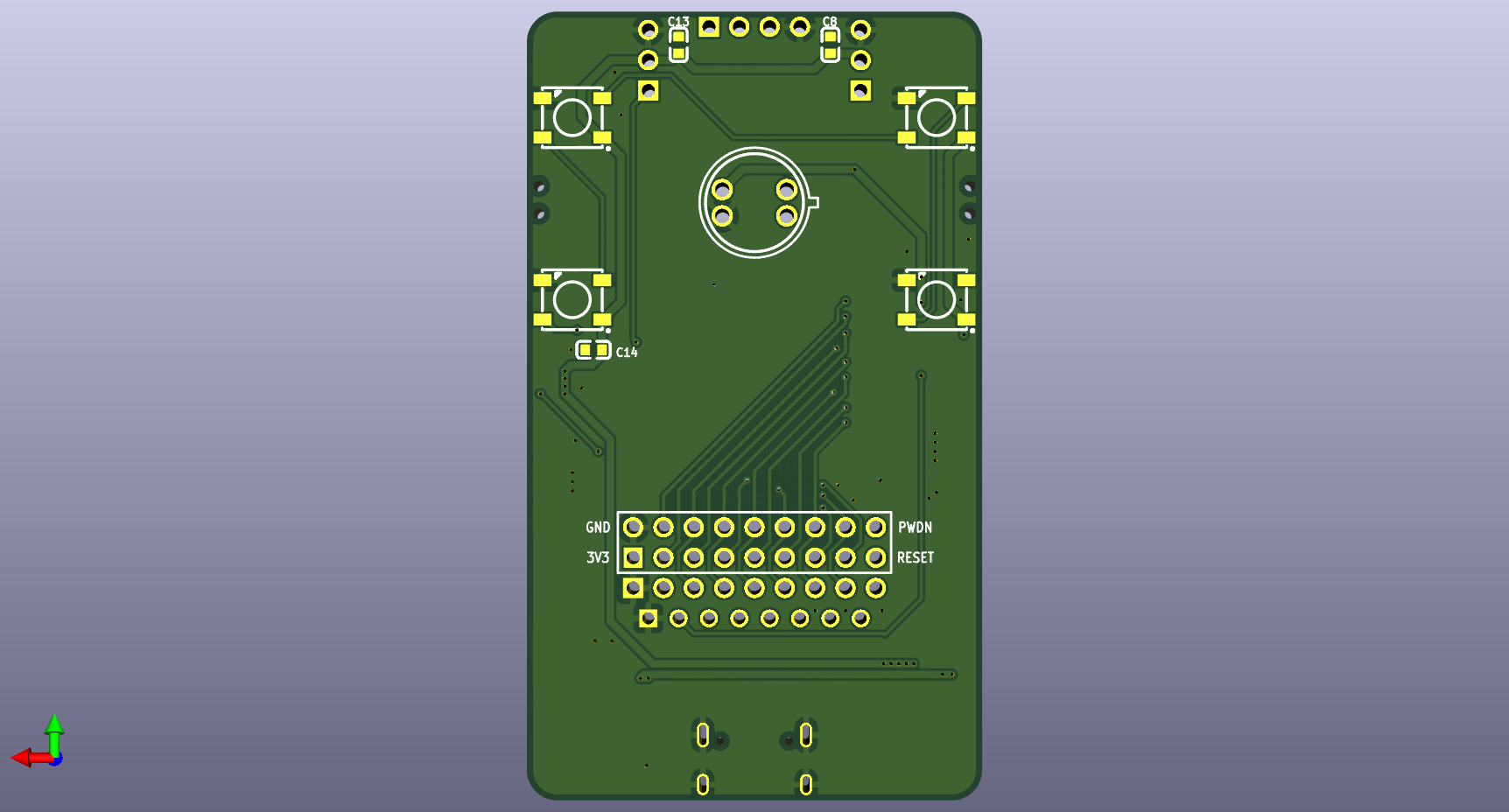

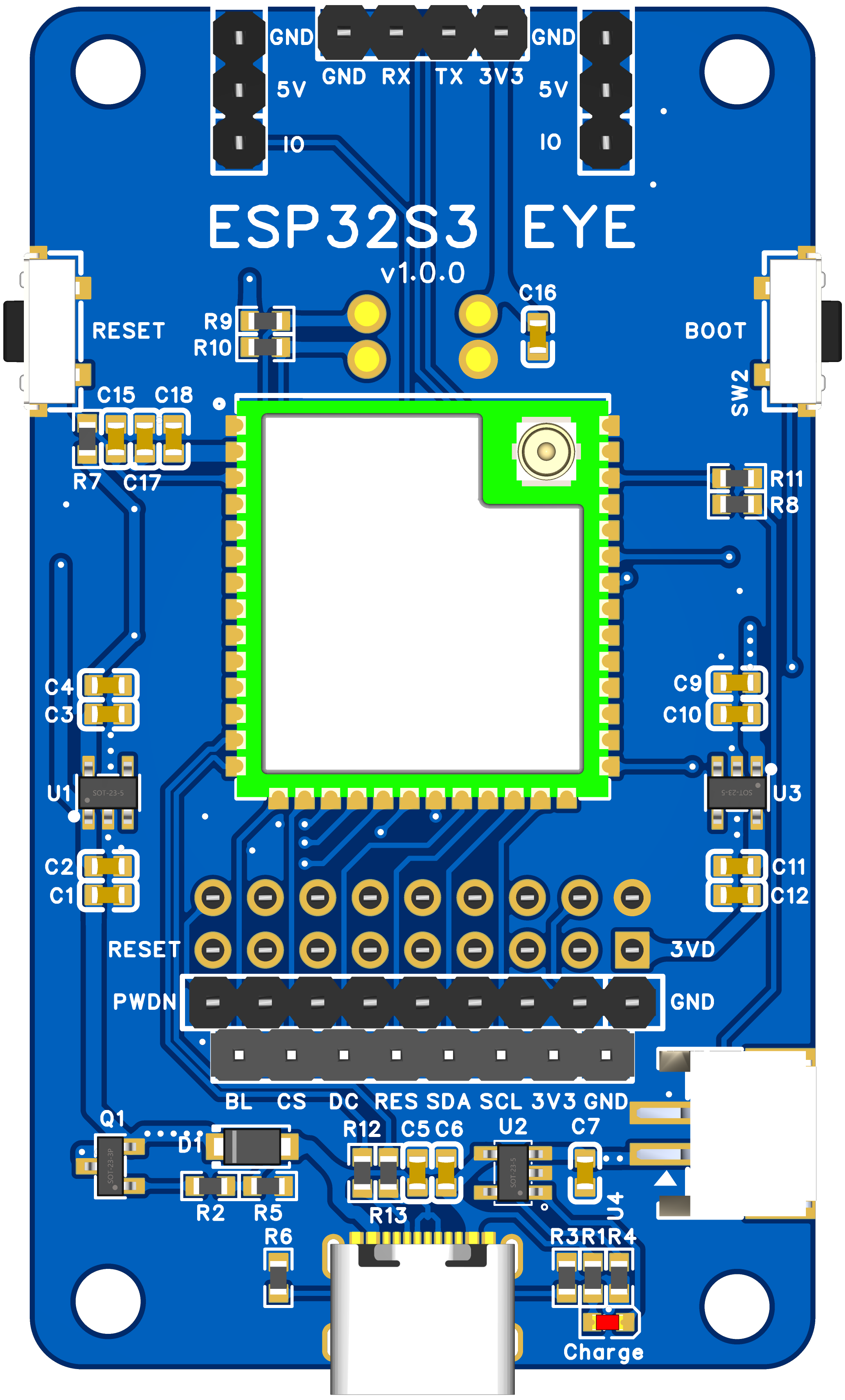

3.1.3 硬件3D预览

顶面

底面

3.2 实物展示

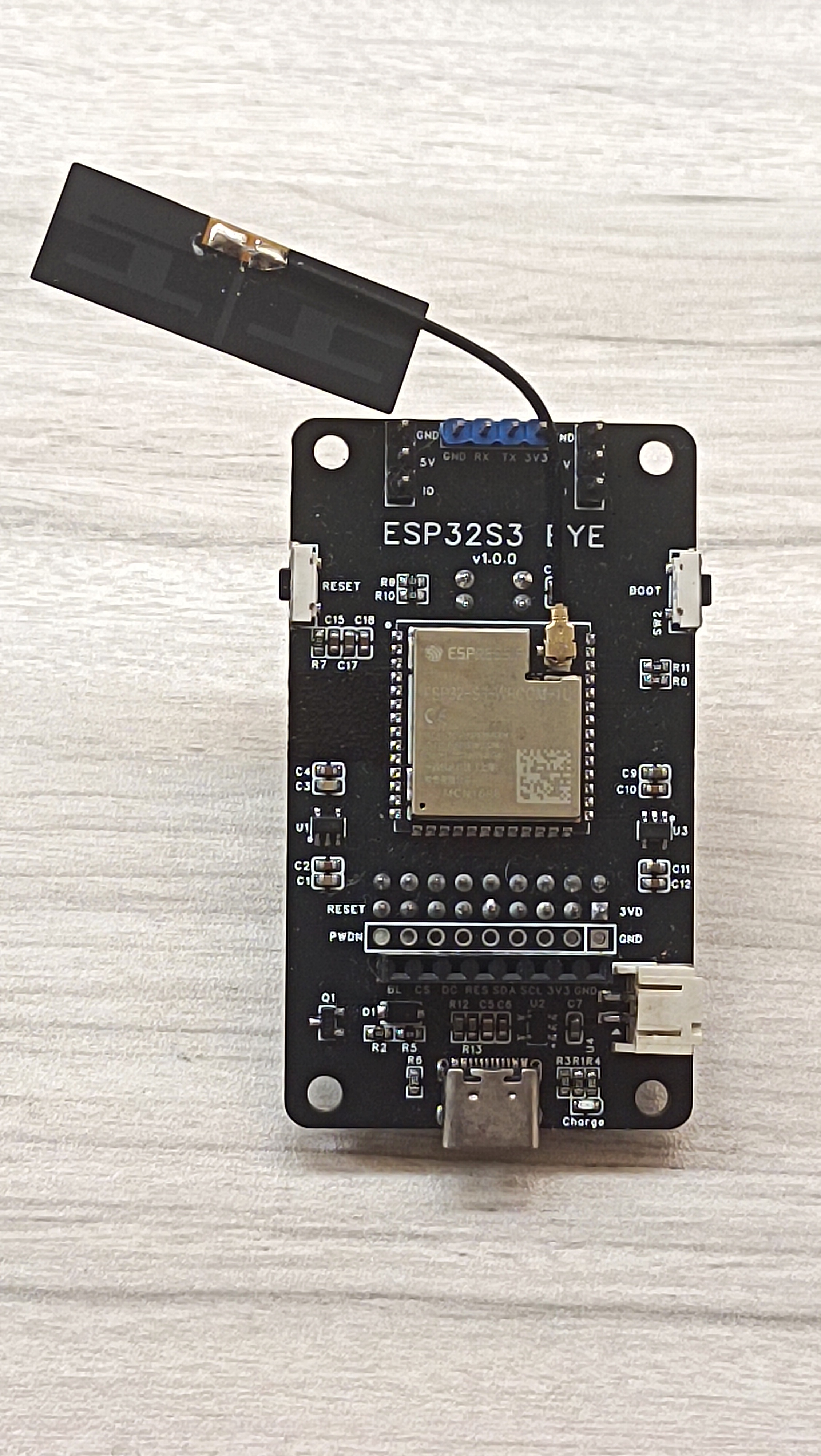

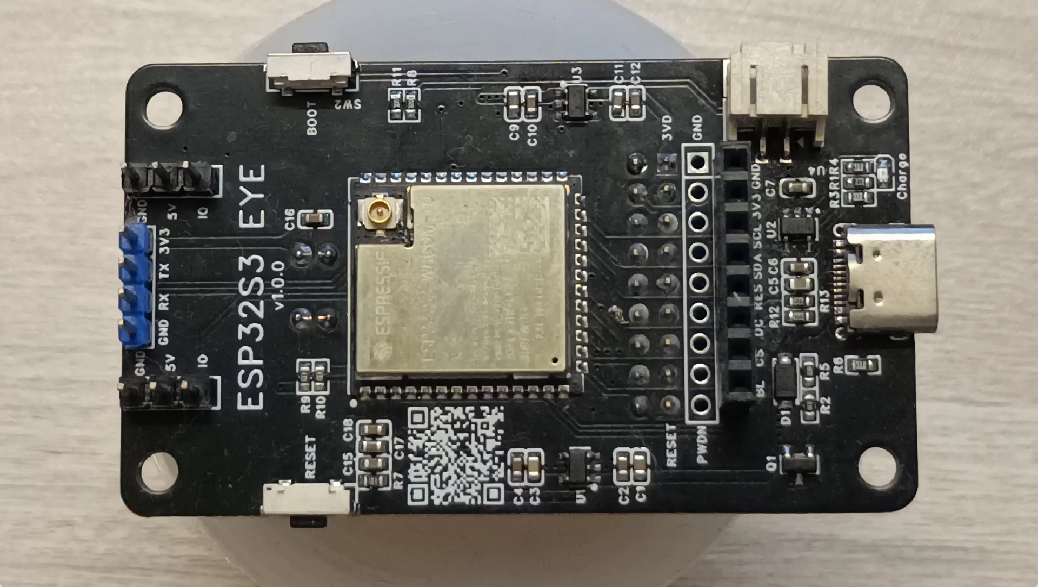

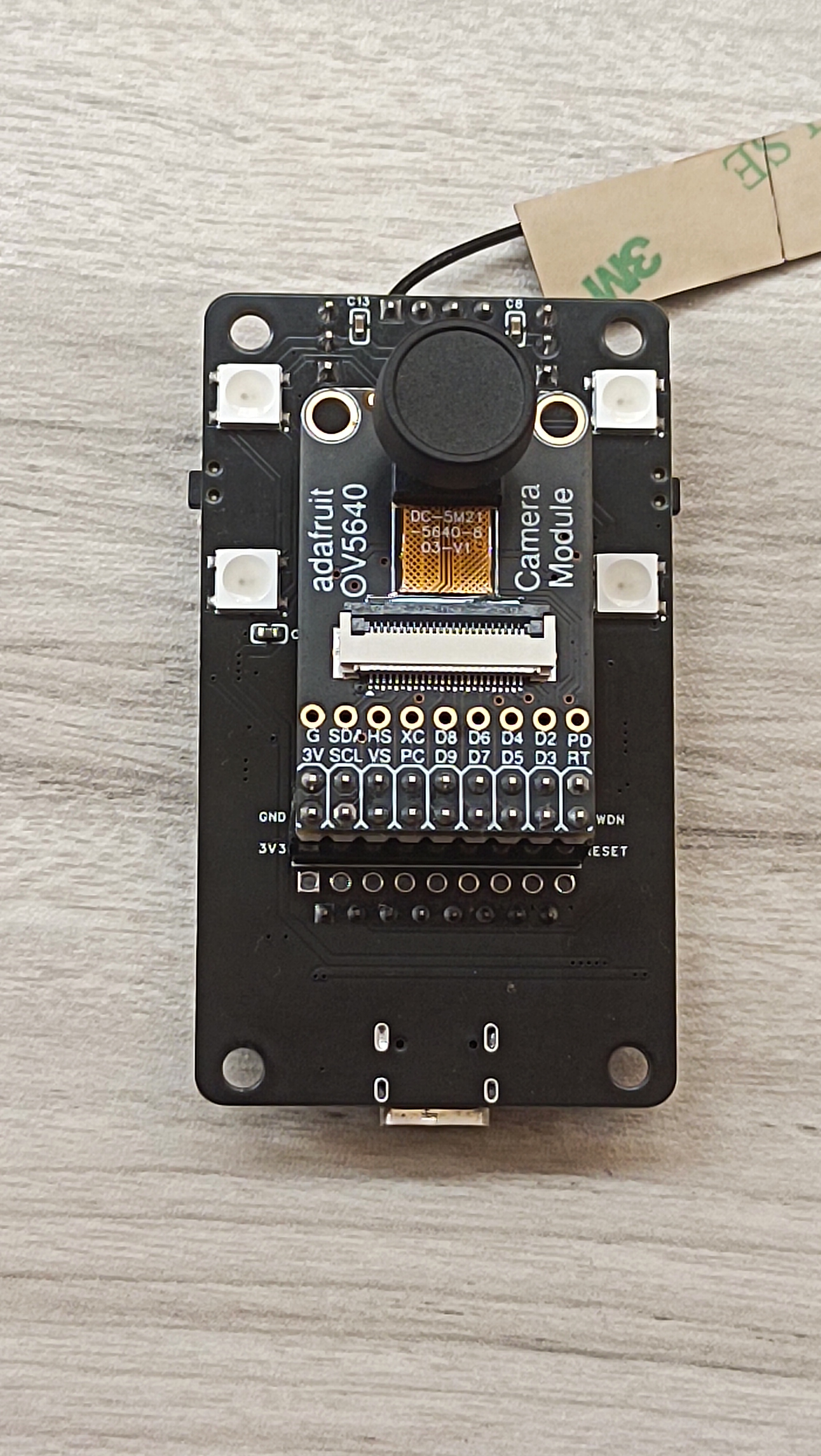

3.2.1 PCB实物

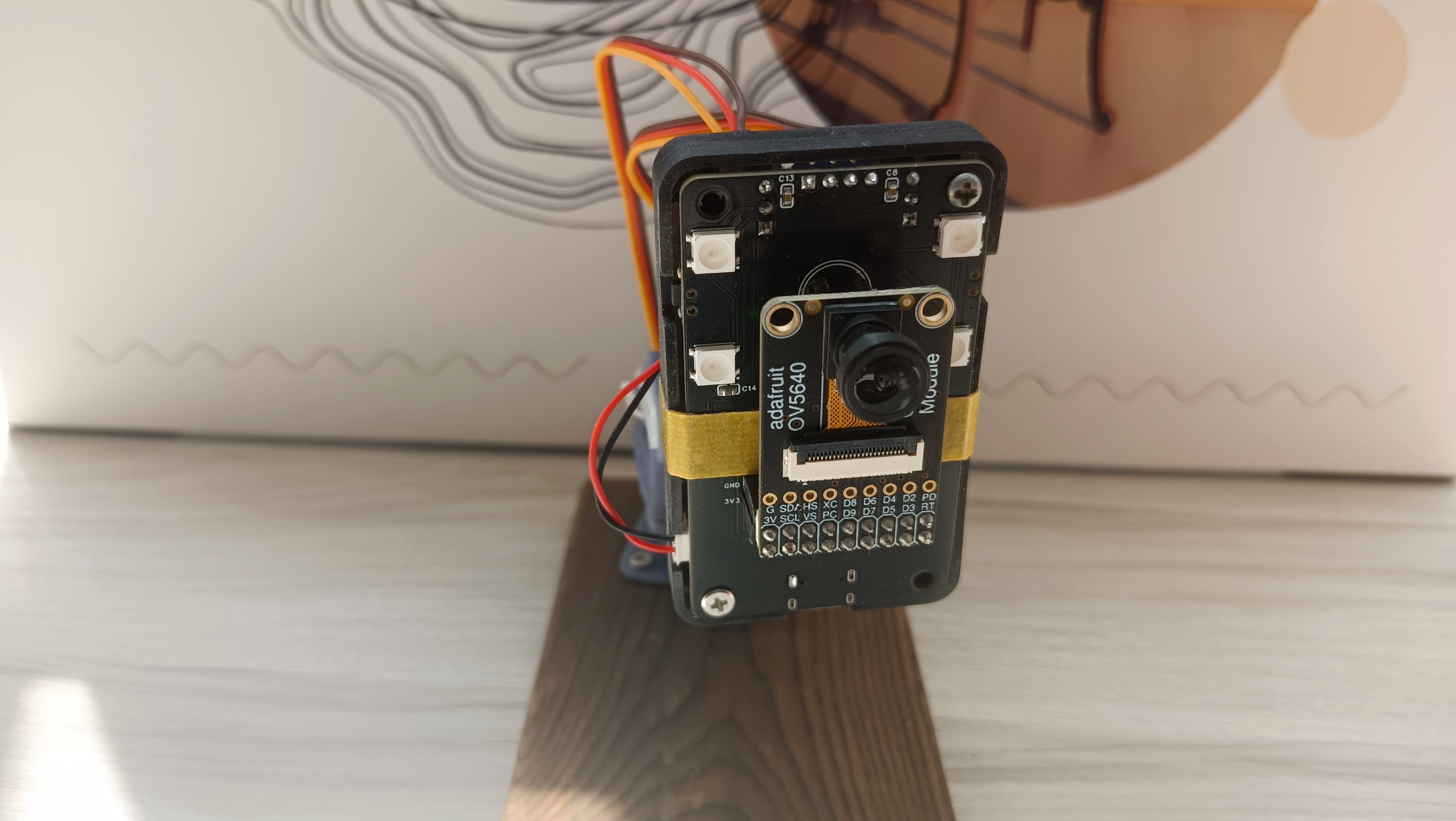

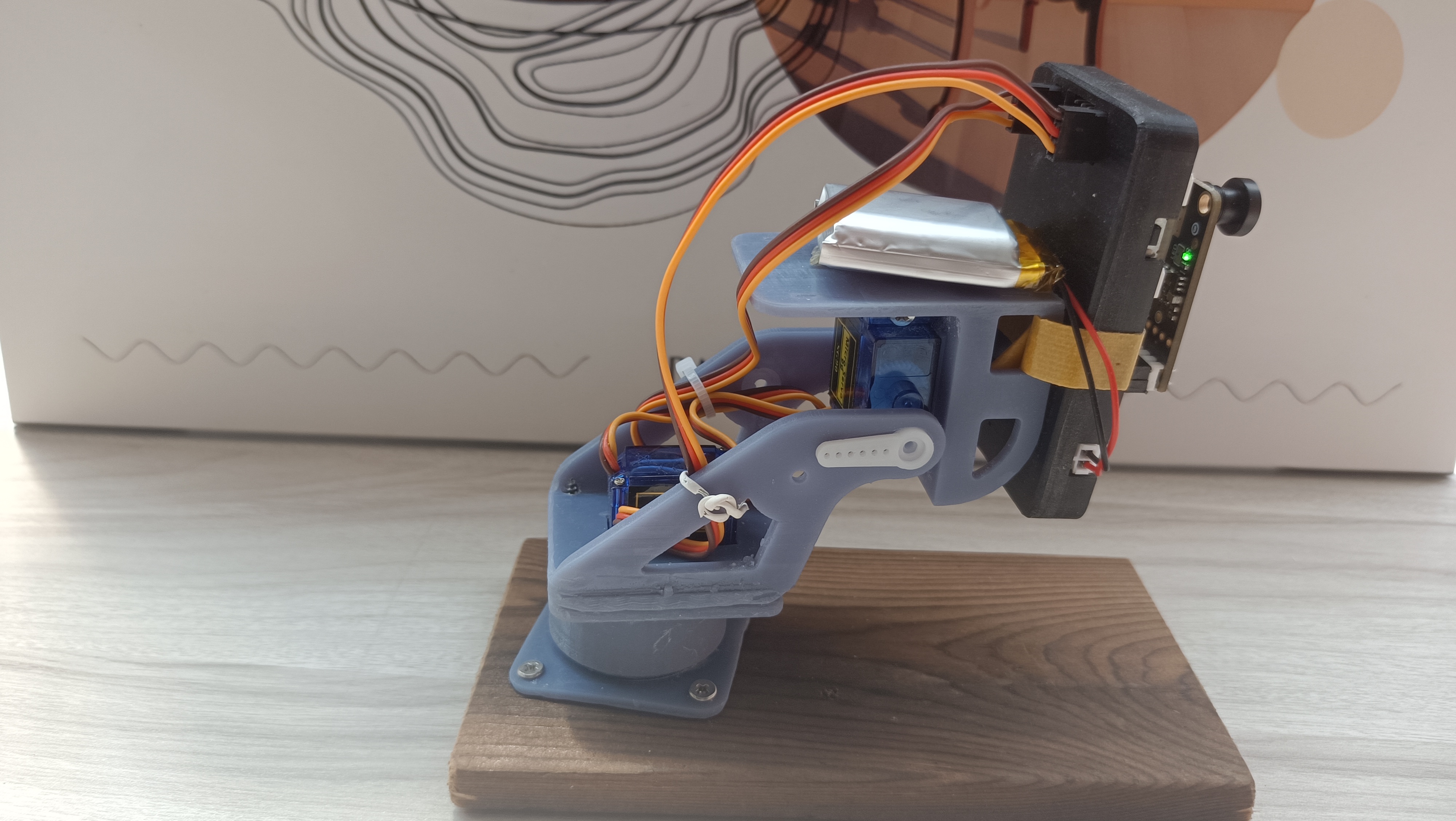

3.2.2 外壳+云台展示

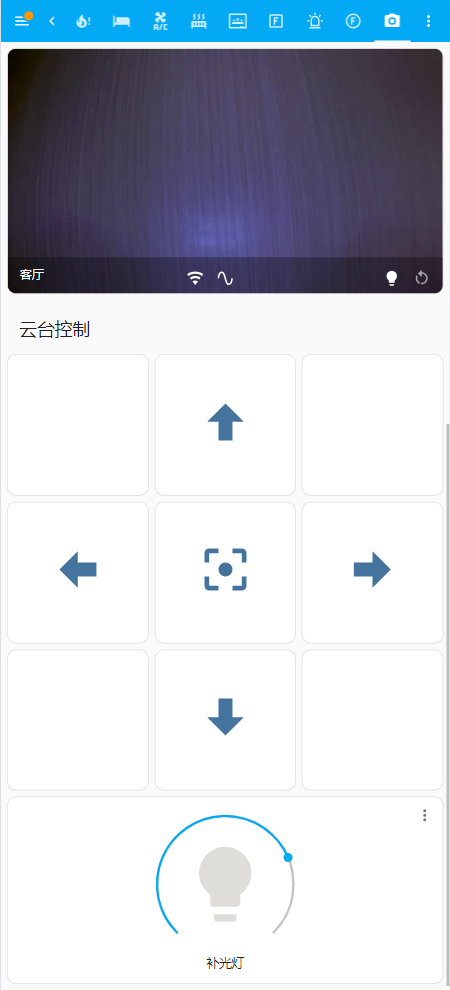

3.3 智能家居控制界面展示

四、总结

本项目成功实现了基于ESP32的智能家居视频监控应用，涵盖视频采集、数据传输、智能检测与用户交互等多个功能模块。通过模块化设计和高效的数据处理机制，系统具备稳定、可靠和易于扩展的特性。在未来，我们可以进一步优化视频压缩算法，提高数据传输效率和图像质量，同时拓展更多的智能家居功能，如联动安防设备和家电控制，实现完整的智能家居系统。

遇到的问题

云台X轴舵机在控制时会有抖动出现，经排查由于整个云台加上控制板太重导致X轴云台电机输出轴不平衡，需要对外壳以及X、Y轴传动机构进行减重以及经轴的平衡处理，当然也可以更换驱动更强劲的舵机来进行改善。
补光不足，原本想法还是挺好的，在摄像模块周四放置了四个 WS2812B 灯珠进行补光操作，但由于该灯珠的功率有限，实际上补光的效果很有限，只在近距离的情况下比较明显，稍远一些就起不到补光作用了。如有稍远距离的补光需求，可以将其接入到智能家居中，也可以实现联动控制。
硬件方案中设计有一个小功率的锂电池充电电路，可以实现锂电池的充电与供电。外壳也预留了锂电池的接口槽，但实际使用下来还是稍有不便。应该将锂电池放置到外壳内才对，由于在焊接PCB时已经将锂电池接口插座焊接上了，因此在设计外壳时只考虑了接口而没有考虑将锂电池内置到外壳内

心得体会

《FastBond》这活动自由度比较高，最大限度地发挥个人的想象力、创造力进行创作。当然所要求的知识也是比较全面的，一个项目下来能将自己的知识融会贯通，理论结合实践。

最后，感谢硬禾学堂联合 DigiKey 推出的这次活动！此次活动带给我许多宝贵实践经验和机会，我们下期活动再见！
