板卡简介

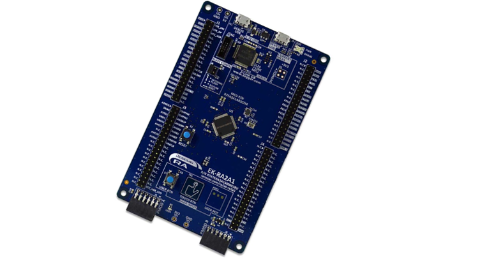

EK-RA2A1开发板基于瑞萨电子出品的RA2A1系列单片机，其具体型号为R7FA2A1AB3CFM (64引脚) 。这一系列单片机采用了ARM 最新的Cortex-M23内核。Cortex-M23 内核基于ARMv8-M 架构，并侧重于低功耗应用场景，它将很快成为使用Cortex-M0 和 M0+ 单片机内核的替代。同时，瑞萨的RA2A1系列单片机还提供了丰富的外设资源和高精度的模拟特性，例如16 位 SAR ADC、24 位 Sigma Delta ADC、比较器、运算放大器和 DAC等。也因此，针对信号调节测量，这一系列单片机提供了一整套的解决方案，特别是面向成本敏感和低功耗工业传感器方向上的应用。

RA2A1系列单片机主要特性

• 48MHz Arm® Cortex®-M23
• 256kB 闪存以及 32kB SRAM
• 与 EEPROM 存储数据功能类似的 8kB 数据闪存
• 可从 32 引脚封装扩展至 64 引脚封装
• 电容式触摸传感单元
• 16 位 SAR A/D，24 位 SD A/D
• 12 位 D/A，8 位 D/A
• OPAMP (3 CH) ，ACMP-HS/LP
• 全速 USB 2.0
• CAN 2.0
• SCI（UART、简单 SPI、简单 I2C）

RA2A1系列单片机面向的应用

• 工业自动化（光电传感器、光纤传感器、温度传感器）
• 流程自动化（压力传感器、流量控制计、单相表）
• 楼宇自动化/家用电器（烟雾探测器）
• 保健（脉搏血氧仪、身体指数测量）
• 一般用途

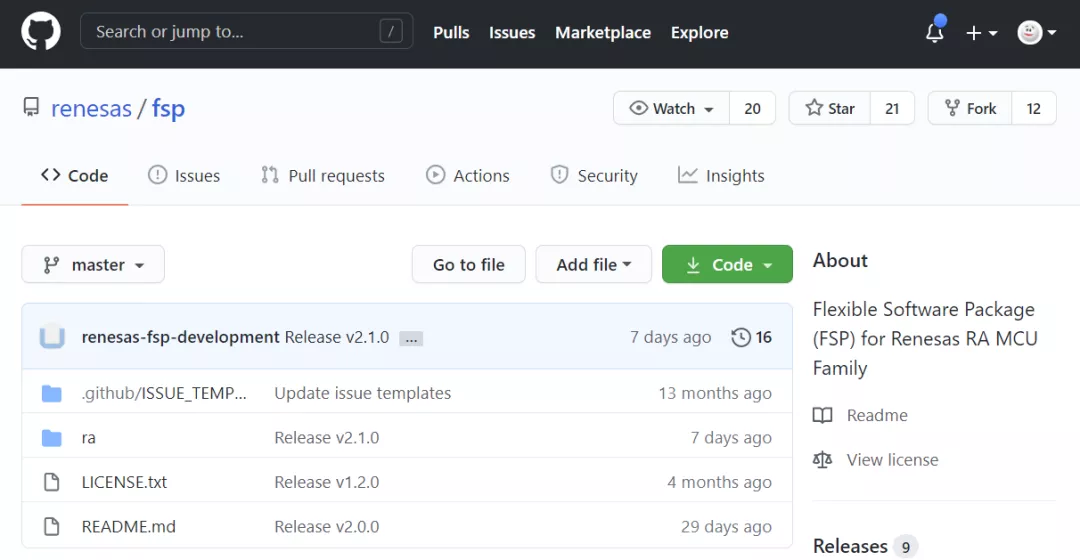

EK-RA2A1开发板可以通过现有的MDK进行开发，也可以通过瑞萨电子的e2 Studio，基于Eclipse的集成开发环境进行开发。于此同时，瑞萨电子还提供了一套配置软件包 FSP（灵活配置软件包），可以帮助用户迅速构建HAL层，适配实时操作系统等。整套软件包还在GitHub进行了开源。

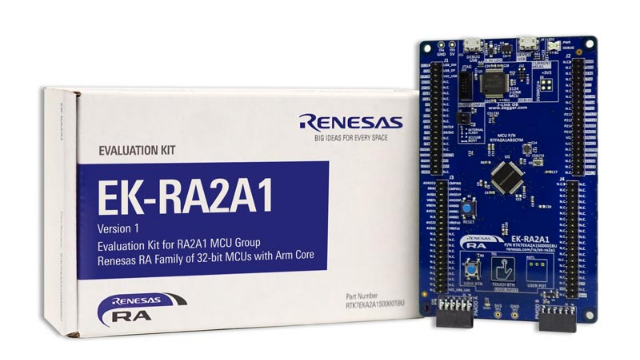

EK-RA2A1开发板上提供了开发所需的基本资源，它包括了板载的Segger J-Link调试下载器。其中R7FA2A1AB3CFM单片机提供了256kB的代码空间和32kB的内存。引脚采用了4x40排针进行引出，排针间距为标准的2.54毫米。此外，单片机的USB接口也给予了引出。板载的LED指示灯，微动开关和电容式开关可以提供测试必要的硬件环境。

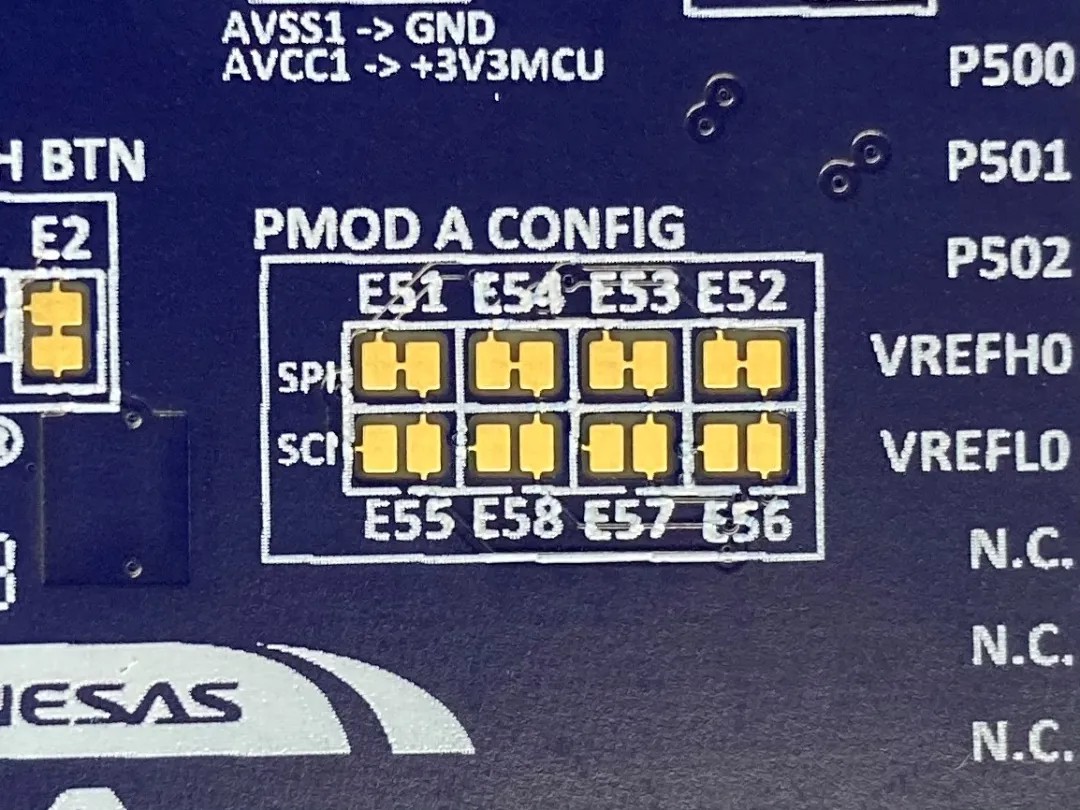

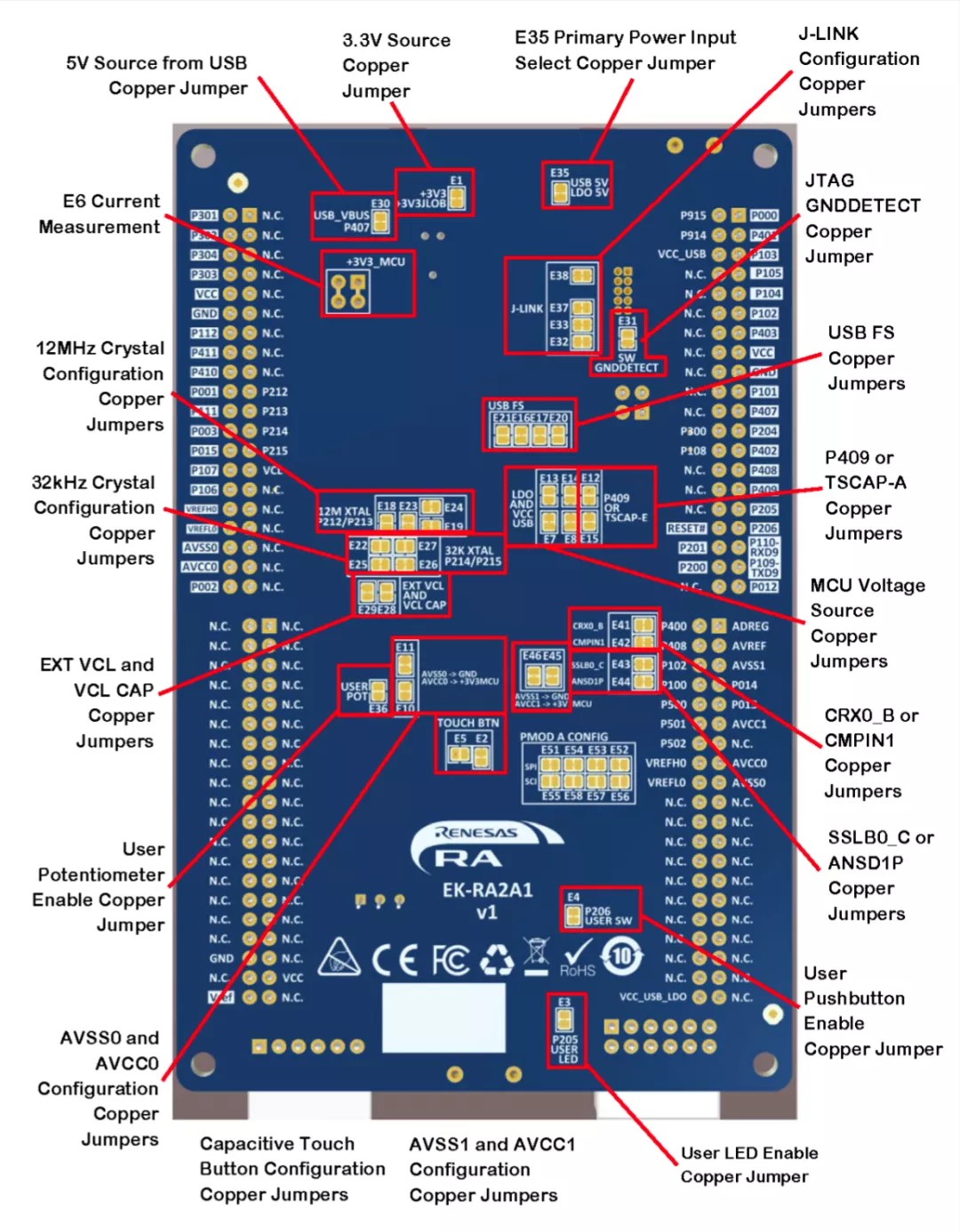

板卡底部提供的Digilent PMOD接口，可使得这个板卡直接驱动一些Digilent定义硬件模块，增加板卡的可玩性。板卡的背面提供了一系列可修改的跳线，可用于一些硬件功能的二次定义。仔细看这些跳线，你会发现有的跳线已经默认连接了，二次定义时候，需要划开默认的连接。

EK-RA2A1开发板玩起来并不复杂，其开发必要的软件，驱动，示例代码和入门文档都可以在瑞萨电子官方网站得到，并且提供免费下载。板内已经提供了一条USB到Micro USB电缆，如果开发USB相关应用，用户还需要再备一条额外的USB 到Micro USB 的电缆。

如何点亮板卡？

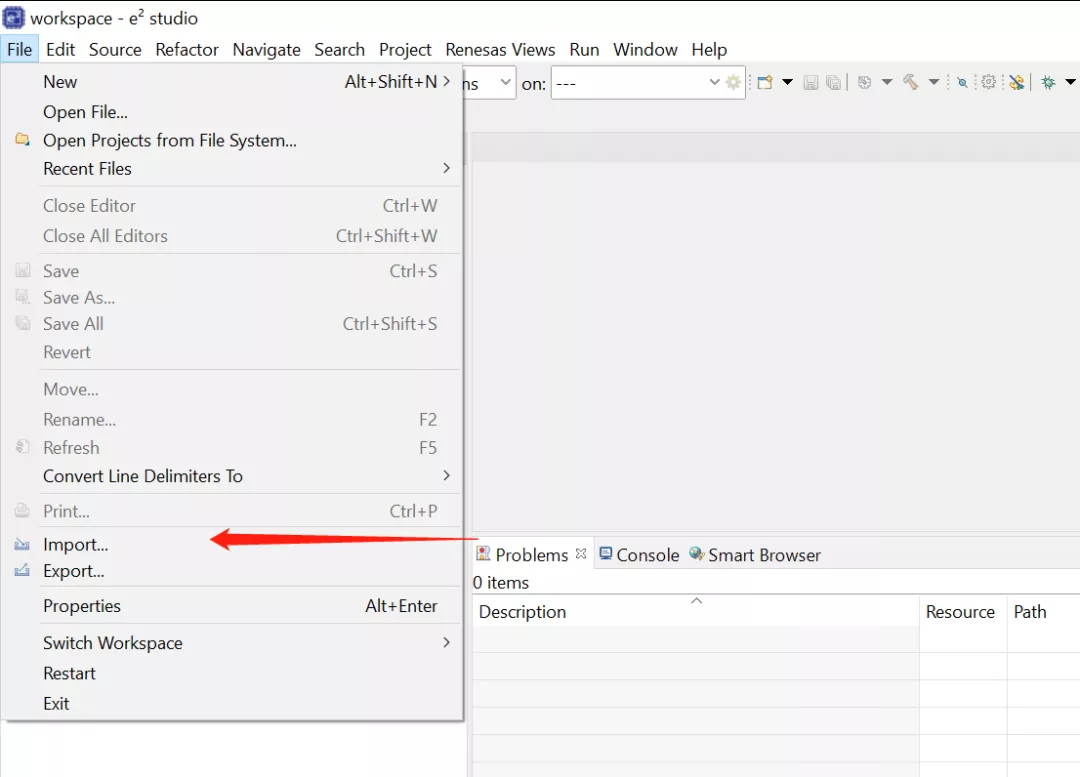

第一个任务 -- 运行官方的快速开始项目。首先要安装瑞萨的e2 Studio IDE，并下载官方RA2A1代码示例。在e2 Studio中“导入”项目，并在“通用”中选择导入“现有的项目”。

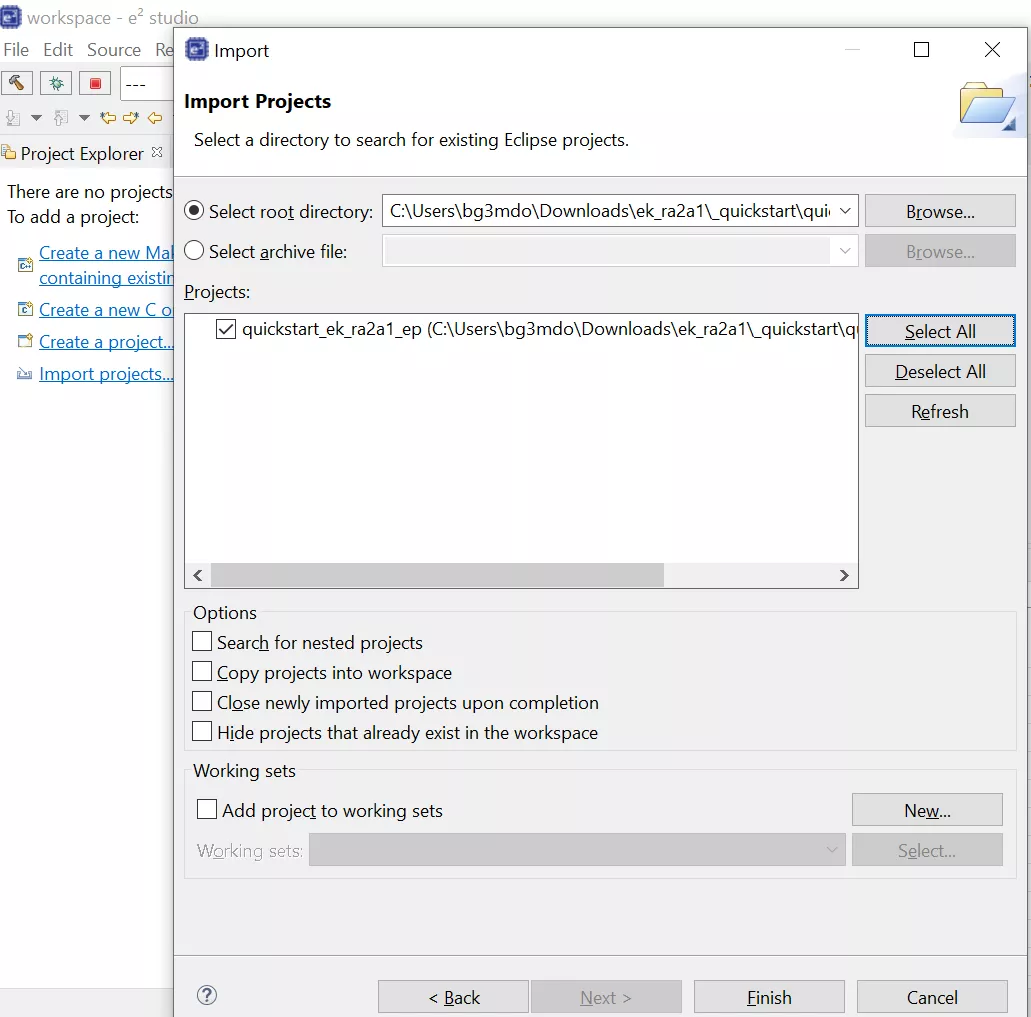

导入 Quickstart项目

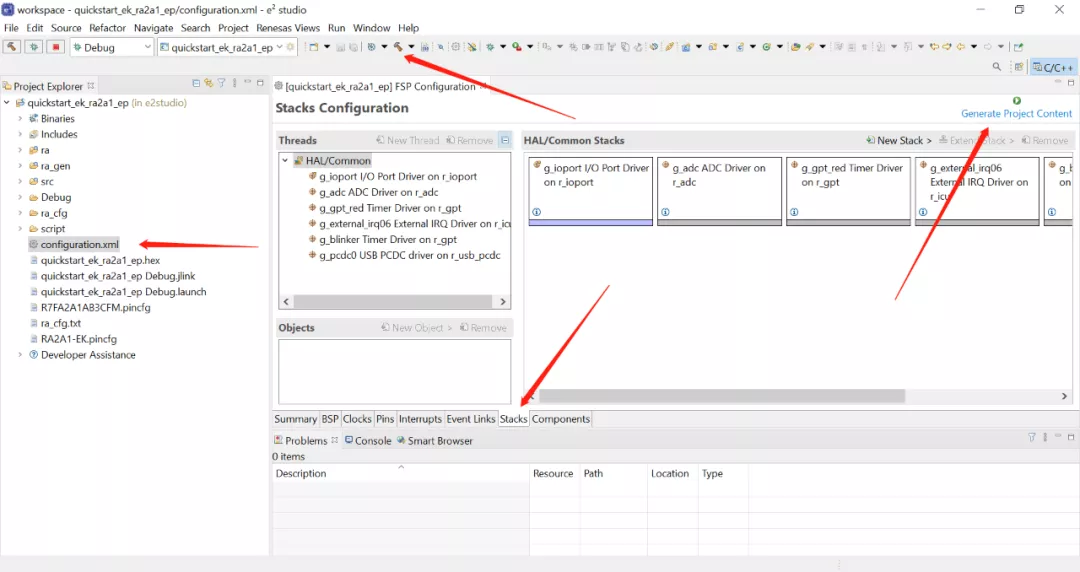

配置硬件模块，并生成源码并且编译。

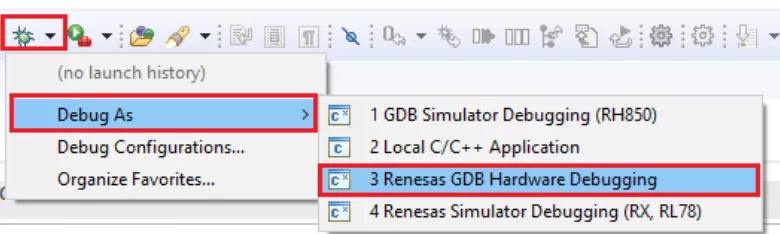

启动程序Debug, 下载程序到开发板。

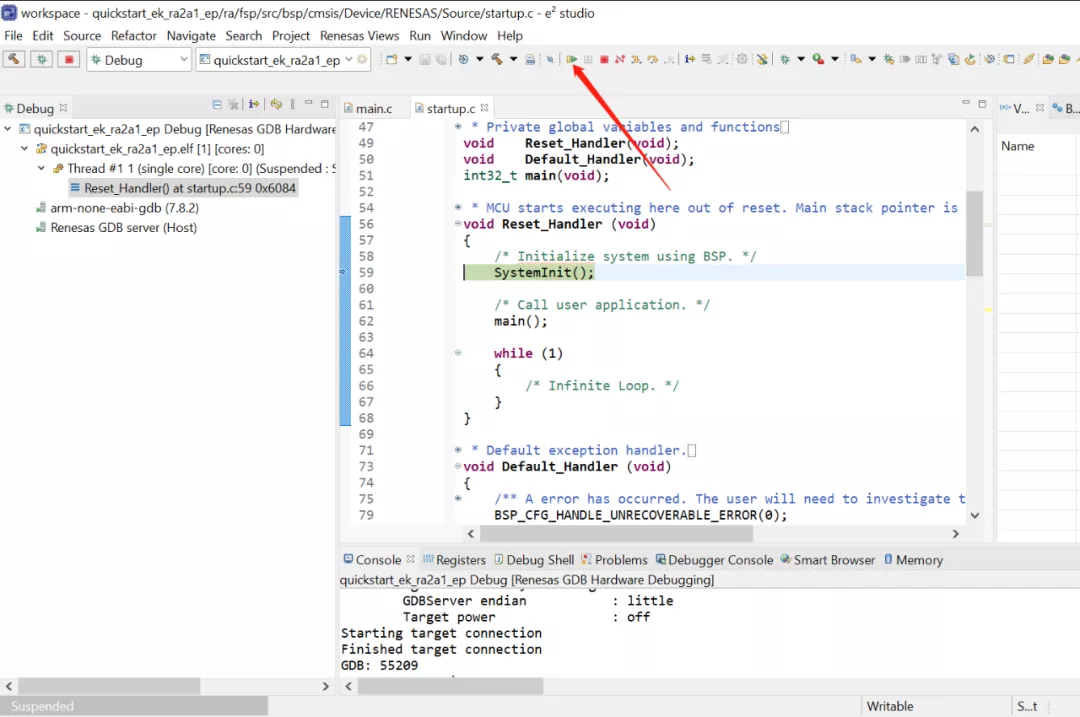

点击运行，程序就可以运行了。

官方的快速开始项目包含了两个主要功能。第一个是按下用户微动开关，USER BTN，激活板子上LED灯闪烁，并且闪烁频率可根据按下按钮而改变。第二个是USB虚拟串口。如果已经连接了DEVICE USB到电脑上，那么它会被识别成一个USB串口。此时使用串口终端软件（波特率9600），输入回车，开发板会返回一些字符内容。

总结

EK-RA2A1开发板是一块非常有特点的开发板，比如其强大的模拟特性–24比特的高精度ADC。同时，开发环境是我们熟悉的Eclipse，工具链是GNU ARM GCC，还能兼容MDK开发环境。开发板引出了大量IO，还提供了PMOD接口，可用性和可玩性都很好。不光适合学习单片机开发，也适合拿来做产品的打样。

而只要你用心玩，我们就免费送！期待大家一起来Funpack玩！
