FM 发射器/接收器是任何电子爱好者最喜欢的电路之一。我实现了一个完整的数字 FM 接收器设计，它配备了一个 LCD 屏幕和一个方向按钮。它可以手动和自动搜索 76MHz 到 108MHz 的 FM 信号（扫描模式）。信号强度也以条形图的形式显示在 LCD 屏幕上。
输入由tea5767芯片将fm信号解调到板载MAX9867立体声编解码器，将声音信号采样后通过I2S总线传入MAX78000主控，使用内置神经网络加速器对声音信号进行降噪处理，再将信号由板载3.5mm音频口传出。
调频接收模块

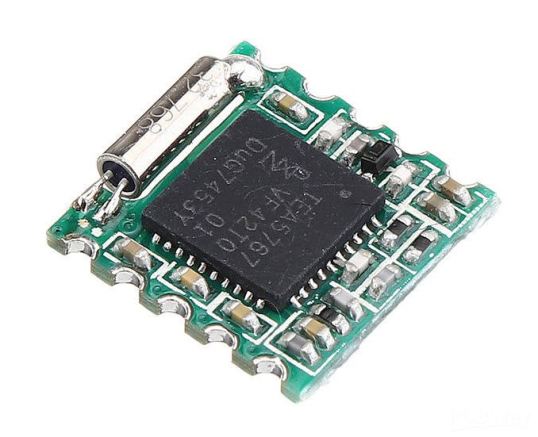

FM 接收模块基于 TEA5767芯片。它是一个很常用的fm接收模块，可以通过 I2C总线进行控制。它涵盖了从 76MHz 到 108MHz 的 FM 频率范围。在输出端，它生成的 L 和 R 两个通道的立体声音频信号。
LCD显示和按钮输入模块

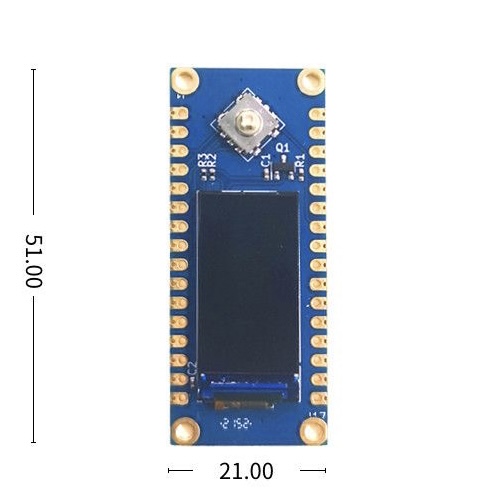

使用了合宙LCD拓展板，包含了一个0.96寸spi显示屏和一个四方向按键，使用显示屏作为调频频率和信号强度显示，方向按键进行频率调整。
进度：fm调频模块连接与配置（已完成，但噪音较大，待优化）
LCD屏和按钮控制（已完成）
神经网络降噪算法（正在进行）
团队介绍
单人独立完成
