基于MAX78000的衣物识别与分类实践

内容介绍

一、项目简要介绍

本项目以MAX78000FTHR快速开发平台为基础，用开发板自带的摄像头拍摄生活中常见的衣服、裤子、鞋子、包包等，显示在分辨率172*320的1.7寸IPS显示屏上，并通过MAX78000内置的基于RISC-V的低功耗卷积神经网络加速器实施AI推理，判断图片中的物品类型。

前期先通过Pytorch训练模型，基于Fashion MNIST数据集熟悉训练过程。Fashion MNIST是一个易于获取的图像数据集，它包含了10个不同类物品的70000张图片。本项目使用这些灰度图像训练自定义的五层神经网络模型，主要使用到pytorch、torchvision和matplotlib。训练数据集在GPU下迭代100次，测试结果表明，模型的全局准确率达到89.1%。

（模型至MCU的部署过程待调通后补充。。。）

二、数据准备

使用torchvision下载和处理数据集。对下载的训练和测试数据集进行分割，每批包含64张图像。操作细节见下方代码。

FtfrKbOOzuQ6xk7E1rQvOq-bnIO_

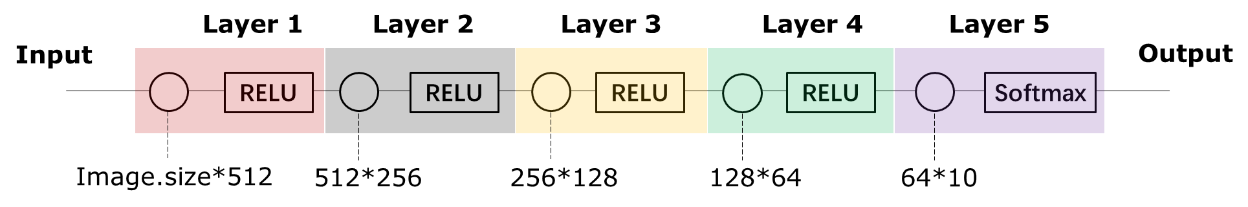

设计一个5层神经网络，第一层的输入数量为 784*512。

FrLOKmOpBMtxFpjmZMnTLWALuYAt

代码如下。

# Create Net Class
class Classifier_fashion(nn.Module):
  def __init__(self,ni,no):
    super().__init__()
    #L1 28*28(defined later)->512
    self.liner1 = nn.Linear(ni,512)
    #L2 512->256
    self.liner2 = nn.Linear(512,256)
    #L3 256->128
    self.liner3 = nn.Linear(256,128)
    #L4 128->64
    self.liner4 = nn.Linear(128,64)
    #L5 64->10(defined later)
    self.liner5 = nn.Linear(64,no)

三、参数设置

使用pytorch中的nn.NLLLoss()作为损失函数。将学习率设置为0.03，使用 StepLR设置每1000步下降 5%；图像是二维的，每个方向有 28 个像素。 pytorch中的.view方法可将这些像素变换成一个维度，然后将数据传递给神经网络的第一层。

四、训练模型

代码的大多数计算都在 GPU 上进行。整个训练迭代了 100 次。在每次迭代中，首先执行训练，然后计算损失，进行反馈操作，再调用优化器，调整学习率并计算全局损失。测试数据集的全局准确率在 35 次迭代后达到 89%，并且在随后的 65 次迭代中进展缓慢。最后三次准确率如下。

Accuracy RATE is: 89.163%.
Accuracy RATE is: 89.303%.
Accuracy RATE is: 89.203%.
Accuracy RATE is: 89.243%.

五、模型评估

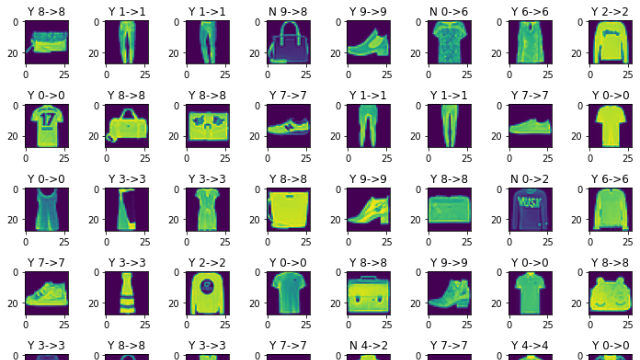

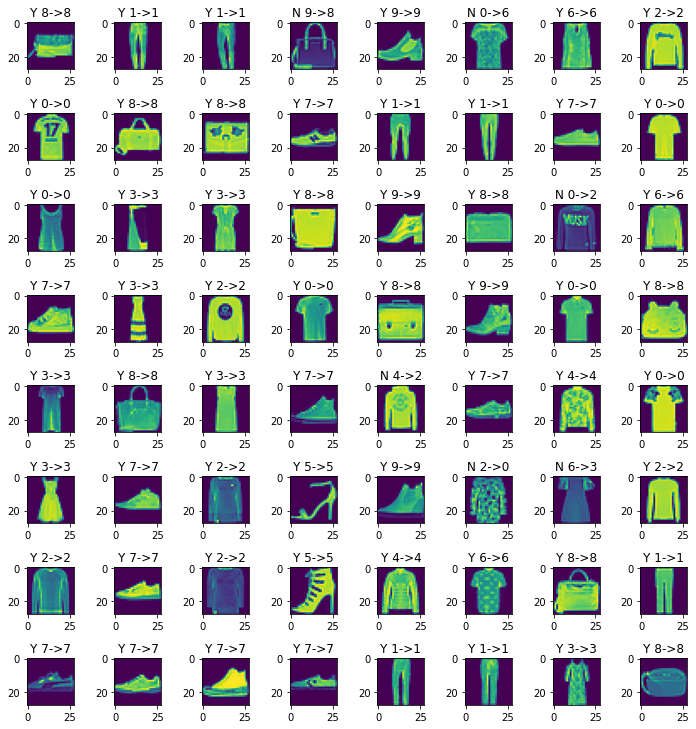

使用测试数据集对模型进行评估，评估结果表明该模型的全局准确率达到了89.173%。

Fm9AB8P_LBilkRQF4Hcm2lE0925S

六、当前工作进度

本文尝试使用自定义网络，查阅官方文档，知道AI8X是支持自定义网络的，详见链接。

https://github.com/MaximIntegratedAI/ai8x-synthesis/blob/master/README.md#adding-new-network-models-and-new-datasets-to-the-training-process

参考模型示例，看到使用了AI8X的二维卷积神经网络。

class NewModel(nn.Module):
def __init__(self, num_classes=10, num_channels=3, dimensions=(64, 64), bias=False, **kwargs):
super().__init__()
self.conv1 = ai8x.FusedConv2dReLU(..., bias=bias, **kwargs)
...

def forward(self, x):
...

def newmodel(pretrained=False, **kwargs):
...
return NewModel(**kwargs)

示例调用了一个模块FusedConv2dReLU，实际上是一种可以直接使用的网络结构，那么是否还支持其他结构呢？查阅文档，发现确实还支持很多其他的结构，其中也包括Linear。

https://github.com/MaximIntegratedAI/ai8x-synthesis/blob/master/README.md#list-of-predefined-modules

FusedConv2dReLU	Conv2d, followed by ReLU
...	...
Linear	Linear
...	...

Linear是什么？本文衣物识别采用将二维图像展开成一维数组的处理方式，使用的就是Linear，很简单的网络结构，再回顾一下。

class Classifier_fashion(nn.Module):

  def __init__(self,ni,no):

    super().__init__()

    self.liner1 = nn.Linear(ni,512)

...

  def forward(self,x):

    x = x.view(x.shape[0],-1)

    x = F.relu(self.liner1(x))

...

    x = F.log_softmax(self.liner5(x),dim=1)

因此推断AI8X可以支持上文自定义的神经网络模型，即使不使用看起来较复杂的卷积神经网络也可以识别图片。当前正尝试将自定义的神经网络适配到AI8X工具中。这样数据集不用调整，后期直接可以导出目标代码。
