基于MAX78000的智能边缘应⽤设计大赛-AI智能避障小车-结项报告

内容介绍

1. 项目简介:

本项目采用美信MAX78000智能边缘计算微控制器作为主要核心模块进行开发设计, 旨在通过 78000板卡自速12位并行摄像头接口采集周围环境信息进行目标避障识别与深度距离识别, 并与ESP麦克纳母轮小车模块进行通信控制小车变向,避障.

本项目暂定分为以下几方面准备:

美信MAX78000FTHR开发板相关技术学习与调试开发环境准备;
美信MAX78000FTHR开发板小功能项目开发与调试;
美信MAX78000FTHR开发板AI项目流程相关技术学习环境搭建;
美信MAX78000FTHR开发板AI项目摄像头调试与图像数据传输;
方案设计思路;
模型数据收集与准备;
训练模型与量化
项目生成

下面将分别对上述几方面工作进行总结, 以便广大电子爱好者少走弯路,在先进技术的海洋里畅游...

2. 相关技术学习与调试开发环境准备:

A. 初见:

MAX78000是我接触到的第一个支持边缘AI计算 MCU, 很快收到硬禾发的开发板, 刚拿到它时, 我被它的小巧精艳到了, 没想到一个边缘AI设备可以做这么小,就是它:

wMVede1nfRZRAAAAABJRU5ErkJggg==

B. 相互了解:

学习研究当然是先参照“官家” 正规文档, 以下列出文档地址供大家参考 do research:

相关资料：

https://github.com/MaximIntegratedAI/MaximAI_Documentation

某大佬初步测试与试用视频

https://github.com/MaximIntegratedAI/ai8x-synthesis

参考流程

C. 更新调试适配器固件:

参照MAX78000_Feather 说明更新固件, 这里遇到一个小问题, 固件地址无法打开, 然后google一个同名的文件, 拷贝里MAINTENANCE目录不好使, 在硬禾组织开发群里的小伙伴帮助下拿了一份, 可以work了, 这里我特意共享一下, 以便同样问题小伙伴下载使用:

链接: https://pan.baidu.com/s/1jTG3cJsSElA10xKJ9NOIhA 提取码: ldim

D. 小试牛刀-HelloWorld:

参照MAX78000_Feather 流程, 小试demo项目Helloworld必须安排上, 参照参考流程的Developing with Eclipse步骤,测试hello world程序, 初次配置没有成功, 编译成功了, 但是没有成功刷新固件, 后来又多试了几次, 就成功了. 如果大家也有类似问题, 可以关了电脑重来一次.

最后得到喜悦的输出:

3. 方案设计思路与原理流程:

A. 猜想:

按照常规剧本流程来走, 现在到了项目方案设计与讨论这步了, 本项目受自动驾驶周围环境感知方法启发, 从低成本需求出发, 现在自动驾驶方案均向摄像头感知方向探索, 就是要便宜, 这里我也想再便宜一点,做个“弱智”版智能感知, 用单用图像使用小的神经网络模型预测各个像素点深度, 即距离相机的距离, 如果检测到目标距离在一定阀值内, 小车就自动转弯, 避开目标障碍物 “阉割版智能感知”.

wdWKrawEIBDRwAAAABJRU5ErkJggg==

B. 方案原理图:

啊? 这步到了最正经阶段了, 也来系统设计原理图吧, 请看大屏幕4,MAX7800作为主角担当对周围环境进行检测分析, 由于自带“火眼金晴”拍摄前方图片送给AI算法模型进行检测感知, 判断前方是否存在障碍物,进行前进与转变等决策, 发送指令到ESP8266控制端进行控制执行, 检测算法精度视真实情况而定, 如果深度预测精度不高, 可能退而求其次, 采用分类算法进行检测识别.

dz+oFvGwAAAABJRU5ErkJggg==

4. 硬件(垃圾)收集与拼凑:

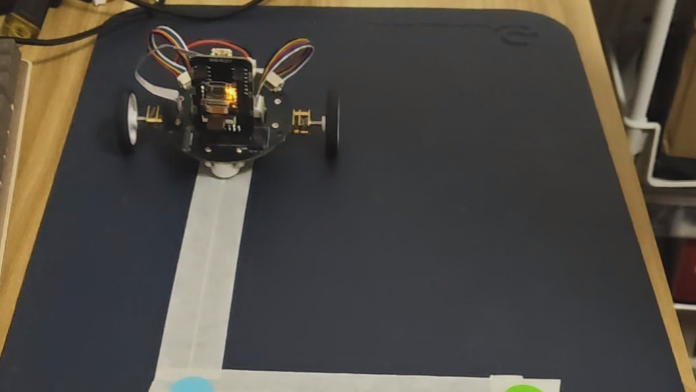

经过在小区周围不懈的翻找,终于拼凑出如下的硬件混搭, 中央感知与决策中心使用我们的主角MAX78000 AI开发板进行障碍目标检测与感知, 并通过串口和引脚向执行端节点发送相关指令. 执行端节点采用EPS8266作为主控模块驱动麦纳母轮车小车进行行进或转弯, 其实本人更喜欢阿克曼底盘, 它具有良好的操控性.

D63gV7zfMUImAAAAAElFTkSuQmCC

5. AI项目流程相关技术学习环境搭建:

A. 深度检测模型开发思路:

收集室内场景有障碍物和无障物数据集;
使用开源项目对所收集的数据集进行深度标注和标签生成;
使用ai8x-training中的UNET项目进行模改, 可能需要改损失函数为L1损失, 整体方法与流程与本项目任务相似度最高;
使用收集数据进行模型训练, 算法部署等工作.

B. AI训练环境搭建与初试:

AI环境搭建本人使用docker+conda环境进行搭建, 由于官方没有这种流程, 所以这里给出大体流程, 以供大家参考:

拉取镜像:

docker pull nvidia/cuda:11.0.3-cudnn8-ubuntu18.04

运行实例

docker run --gpus all -it --shm-size 20480m -v /home/xxx/MAX78000/:/workspace/ -d nvidia/cuda:11.0.3-cudnn8-ubuntu18.04 bash

查看实例:

docker ps

进入实例:

docker exec -it <instance name or ID> bash

更新软件源:

apt-get update

安装wget下载工具:

apt-get install wget

下载ananconda安装角本:

wget https://repo.anaconda.com/miniconda/Miniconda3-py38_4.12.0-Linux-x86_64.sh

anaconda安装

bash Miniconda3-py38_4.12.0-Linux-x86_64.sh

Do you wish the installer to initialize Miniconda3

by running conda init? [yes|no]

[no] >>> yes

加载conda 环境变量:

root@6d2233724511:/workspace/ai8x-training# source /root/.bashrc

(base) root@6d2233724511:/workspace/ai8x-training#

创建新环境:

conda create -n MAX78 python=3.8

进入环境:

conda activate MAX78

(MAX78) root@6d2233724511:/workspace/ai8x-training#

安装trainging环境依赖:

(MAX78) root@6d2233724511:/workspace/ai8x-training# pip install -r requirements-cu11.txt

这里提一句distiller 这个训练框架可能在子模块下载时失败:

git submodule update --init 失败时, 可以注掉requirements文件中 -e distiller这一行,
然后在 https://github.com/MaximIntegratedAI/distiller进行下载,执行

$ cd distiller
$ pip3 install -e .
进行安装distiller

同时也要安装美信SDK开发工具集: 参照 Embedded Software Development Kit (SDK)

运行示例训练代码:

scripts/train_mnist.sh

dYyoAAAAASUVORK5CYII=

6. 数收集与训练准备工作:

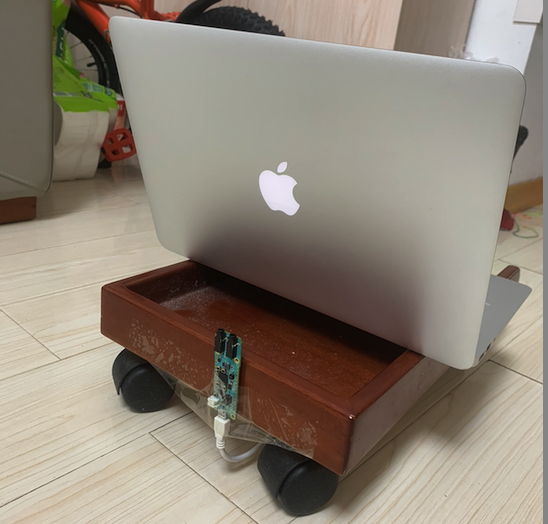

A. 在家里环境下进行数据收集与准备工作,把MAX78000开发板固定到电脑机箱托盘上, 其中采集场景如图所示:

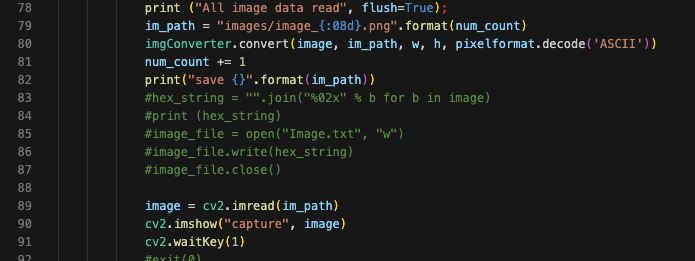

B. 给MAX78000 烧录数据采集CameraIF项目代码, 这个可以根据需要自行调节图像分辩率, CAMERA=OV7692, 然后使用pc_utility目录下的grap_image.py,本人对代码做了如下修改以便于采集的图片数据可以不断存储在images/文件夹下, 文件名递增序存储,否则,图片会被不断的覆盖:

C. 手动标注数据准备数据集进行训练, 我对近景图片分类为0类别也就是cat的类别, 远景图分类为1类别即狗类型, 为什么这个弄呢? 因为我想用 cats-dogs的项目进行训练与部署, 目录结构类似:

data

|----- cats-vs-dogs

|------train

|-----cats

|- imag1

|- imag2

|----- dogs

|- imag1

|- imag2

|------test

|-----cats

|- imag1

|- imag2

|----- dogs

|- imag1

|- imag2

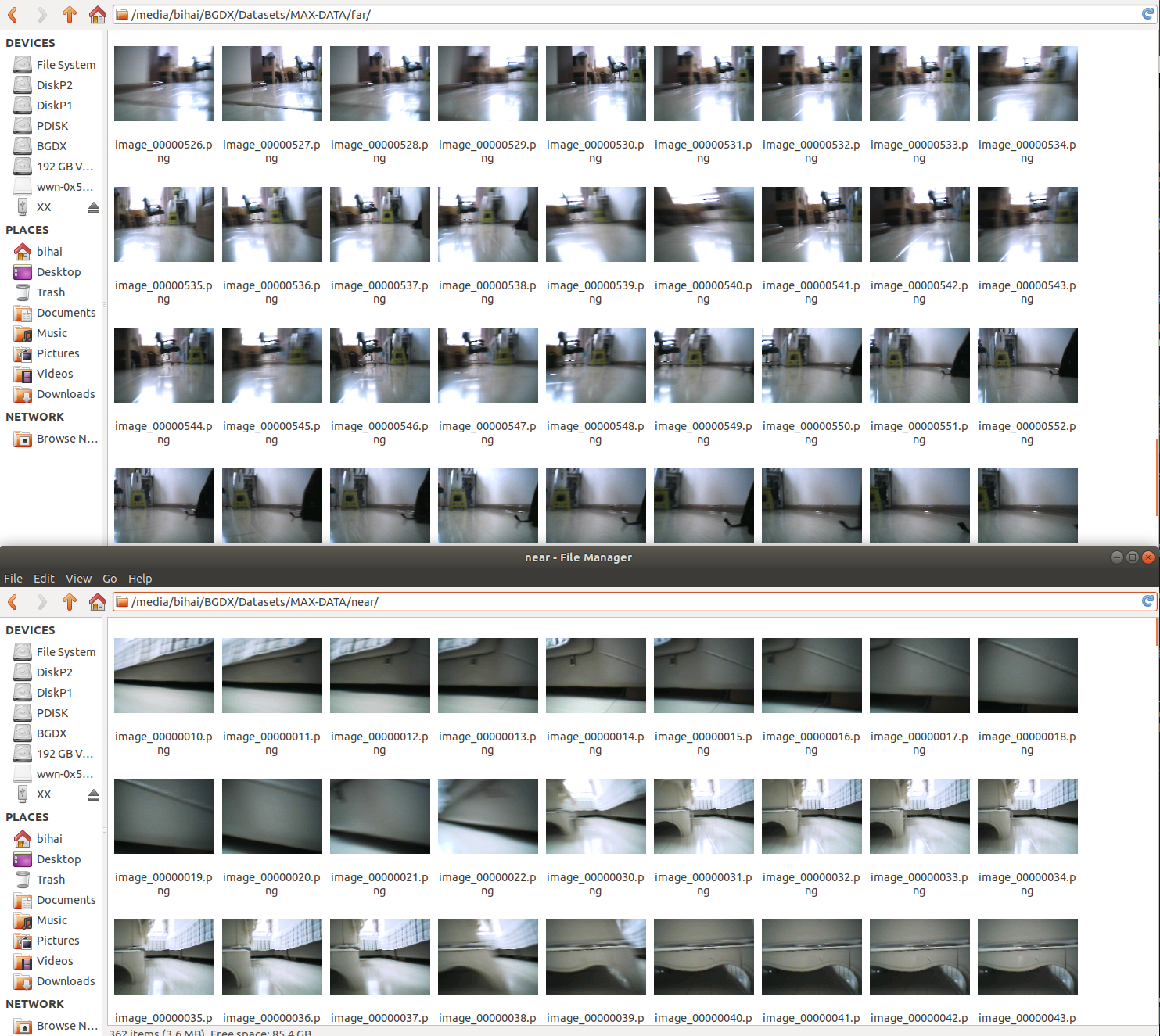

并在ai8x-training放置data目录数据集,由于本人保存的图片是PNG格式, 因此要对数据集代码进行相应改动, 使其兼容我的数据集格式, 改动内容可在后续上传网盘内容附件可以找到, 然后就是使用script中解train_catsdogs.sh角本进行权重训练, 并会在logs目录生成训练结果及相应的权重文件、训练log等, 数据集样例如下图所示:

7. 模型量化与SDK项目代码生成:

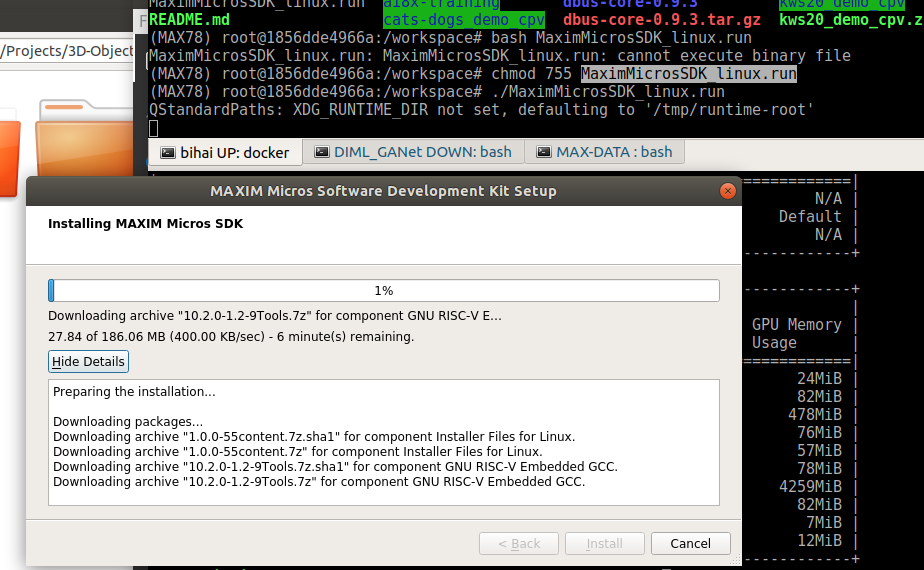

A. 模型量化前SDK开发工具集准备, 由MAX78000/ai8x-synthesis下项目进行量化与代码生成工作, 在配置ai8x-synthesis的python虚拟环境后, 还进行了LINUX系统下美信SDK开发集安装工作, 下载到linux 美信安装包工具, MaximMicrosSDK_linux.run, 给予执行权限并进行安装:

chmod 755 MaximMicrosSDK_linux.run

./MaximMicrosSDK_linux.run

安装完工具集后, 需要配置环境变量以使命令行系统可以找到相应工具:

export PATH=/root/MaximSDK/Tools/SBT/bin:/root/MaximSDK/Tools/GNUTools/10.3/bin:/root/MaximSDK/Tools/xPack/riscv-none-embed-gcc/10.2.0-1.2/bin:/root/MaximSDK/Tools/OpenOCD:/root/miniconda3/envs/MAX78/bin:/root/miniconda3/condabin:/usr/local/nvidia/bin:/usr/local/cuda/bin:/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin

使用以下指令进行相应开发工具安装验证:

arm-none-eabi-gcc -v
arm-none-eabi-gdb -v
make -v
openocd -v

至此, ai8x-synthesis生成环境准备完毕.

B. 模型量化:

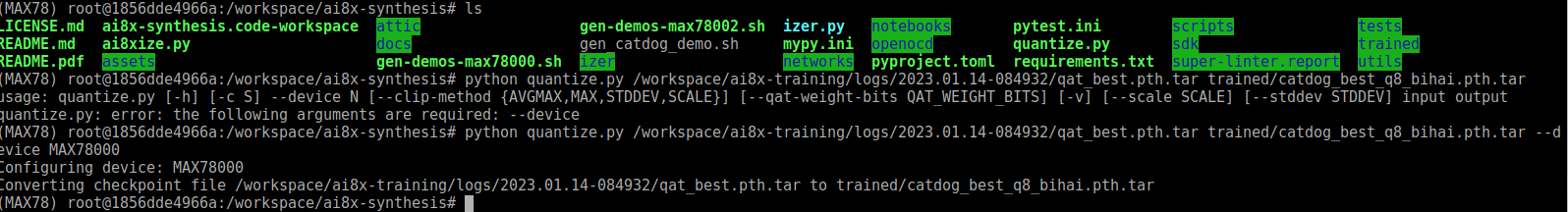

python quantize.py /workspace/ai8x-training/logs/2023.01.14-084932/qat_best.pth.tar trained/catdog_best_q8_bihai.pth.tar --device MAX78000

生成量化后的权重文件: catdog_best_q8_bihai.pth.tar

C. 开发代码生成:

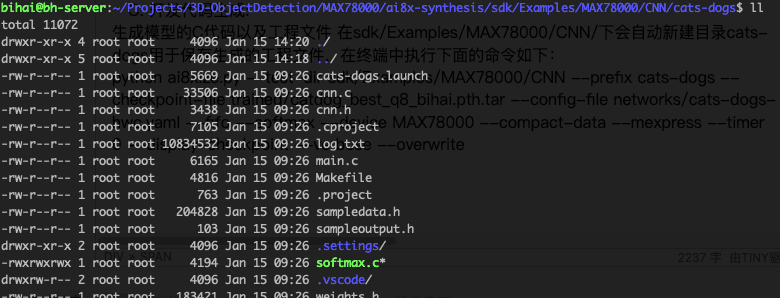

生成模型的C代码以及工程文件在sdk/Examples/MAX78000/CNN/下会自动新建目录cats-dogs用于保存生成的工程文件，在终端中执行下面的命令如下：

python ai8xize.py --test-dir sdk/Examples/MAX78000/CNN --prefix cats-dogs --checkpoint-file trained/catdog_best_q8_bihai.pth.tar --config-file networks/cats-dogs-hwc.yaml --fifo --softmax --device MAX78000 --compact-data --mexpress --timer 0 --display-checkpoint --verbose --overwrite

最后, 根据项目需求修改调试代码, 项目相关代码等已经上传到网盘:

8. 遇到的主要难题及解决方法:

A. 小车跑的太快且抖动,无法稳定采集图像:

最开始小车使用麦克纳姆轮时, 小车抖动很厉害,采集到的图像质量比较差,后来从网上买了普通的车轮, 不得不换作双侧轮差速转向. 由于减速电机减速比不高, 所以小车还是跑的太快一不小心, 就跑出很远撞到东西了, 后来不得不调试采用PWM方案对小车进行驱动, 也就是相当于走走停停, 这样的话, 也同时实现了调速功能.

B. 本项目有很大的局限性, 就是只能在收集数据集的场景下工作:

模型对我收集的图片相似的场景可以分类, 对于没见过的场景可能就不work了, 由于数据规模不大,收集场景单一, 所以模型基本没有什么泛化能力, 以后可能调试大一点的网络模型, 训练场景多样化深度数据,进行真正的深度预测, 而不是 “远”,“近”二分类这种方案, 以使小车能适用于更加广泛的场景中.

附录:

相关工程权重及代码、训练LOG在网盘进行共享:

链接: https://pan.baidu.com/s/18UYsDyw45e5iLIh0OaK15A?pwd=6vap 提取码: 6vap

小结:

通过本次项目开发与调试, 学习到许多AI边缘部署相关知识与流程, 更能熟悉美信相关产品与开发板, 同时也向群里小伙伴们学习到很多知识与技能, 感谢电子森林、美信和ADI 主办方给予本次实践动手的机会, 同时也祝主办方业务蒸蒸日上!
