基于ESP32制作的网络时间与天气显示小电视

内容介绍

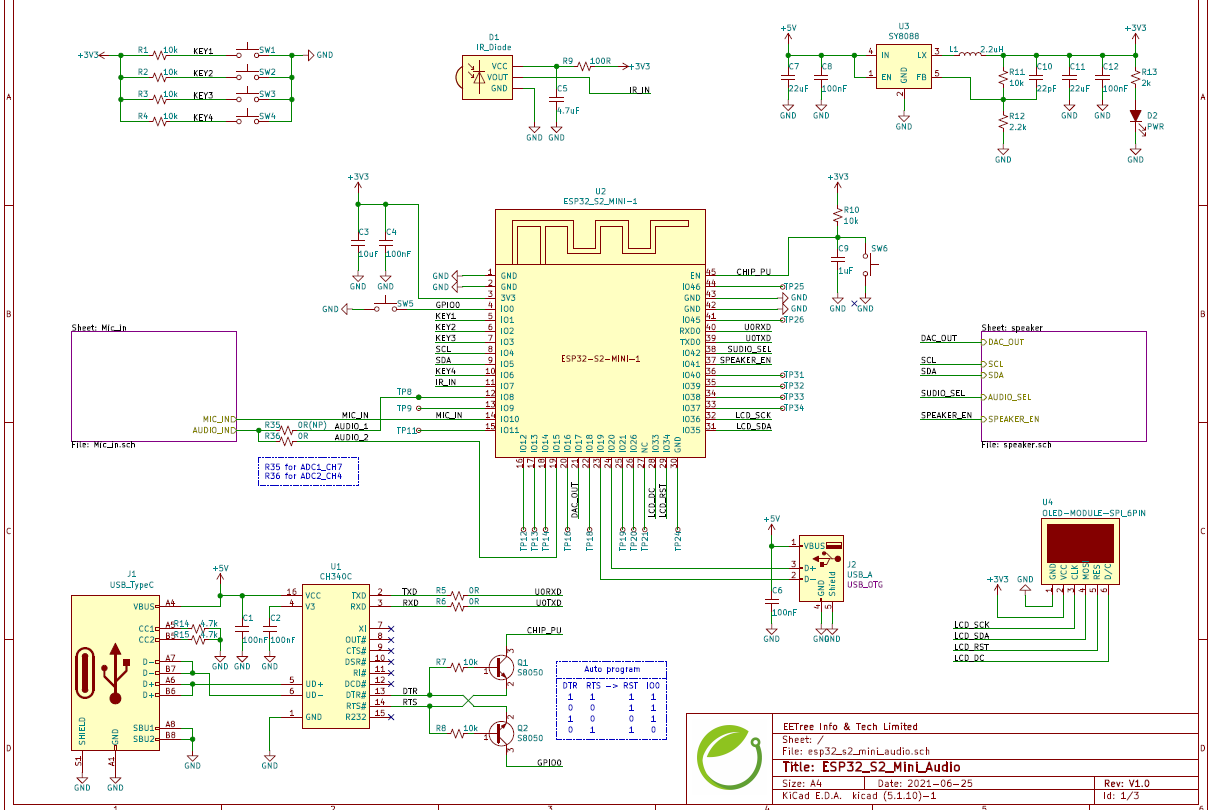

硬件介绍

此次使用的ESP32-S2-MINI-1板卡采用ESP32-S2FN4芯片，主频高达240MHz，具有1MB RAM和4MB SPI Flash，完全满足基本开发需求，同时板卡还具有以下丰富的外设资源：

128*64 四线SPI接口 OLED
4个按键
2路音频输入：Mic与耳机插座
2路音频输出：喇叭和耳机插座
一个FM接收模块，可通过I2C接口对其进行参数设置，调节FM电台以及设置音量大小
一个模拟开关切换来自ESP32产生的音频还是FM输出的音频，模块开关的输出送到喇叭或耳机输出

本项目主要使用的外设为：OLED与按键。

项目介绍

本项目为制作一个本地气象台/温度计，最终需要实现以下功能：

利用OLED显示
显示当前本地的时间、温度和气象信息

设计思路

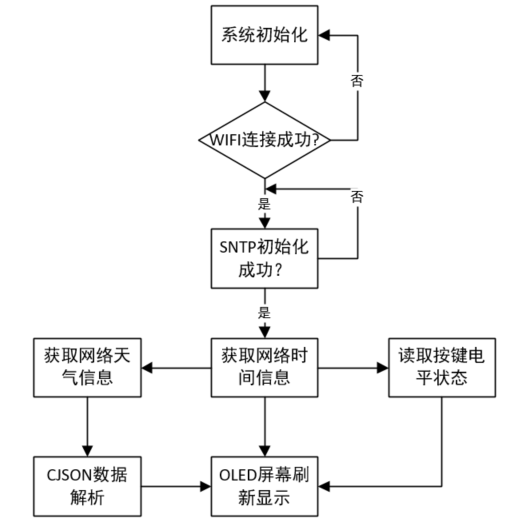

FvjMr3e_UU_3FGl31rALfZrcsBGE

首先初始化nvs flash，然后对OLED和按键的基本GPIO引脚进行初始化，并将ESP32-S2模块配置为无线终端STA模式，以连接可以访问互联网的WIFI。在成功联网后，会先初始化SNTP，此次设置了3个可以访问的NTP服务器，如果第一个连接失败，系统会自动连接第二个，以此往复，成功获取NTP服务器时间数据后，会更新本地时间，然后断开与NTP服务器的连接，此后利用系统滴答时钟更新本地时间，每次更新都会向OLED任务发送一个事件更新完成标志，OLED成功获取后会更新屏幕上的时间显示。

此次项目采用HTTP协议访问心知天气，向其发送约定好的请求报文，然后用CJSON解析返回的响应报文，解析成功后同样会向OLED任务发送天气更新标志，以更新OLED气象数据的显示。此外，用户还可以通过Key1按键切换白天与晚上的天气显示，利用Key2按键切换显示的天数。

实现功能与展示

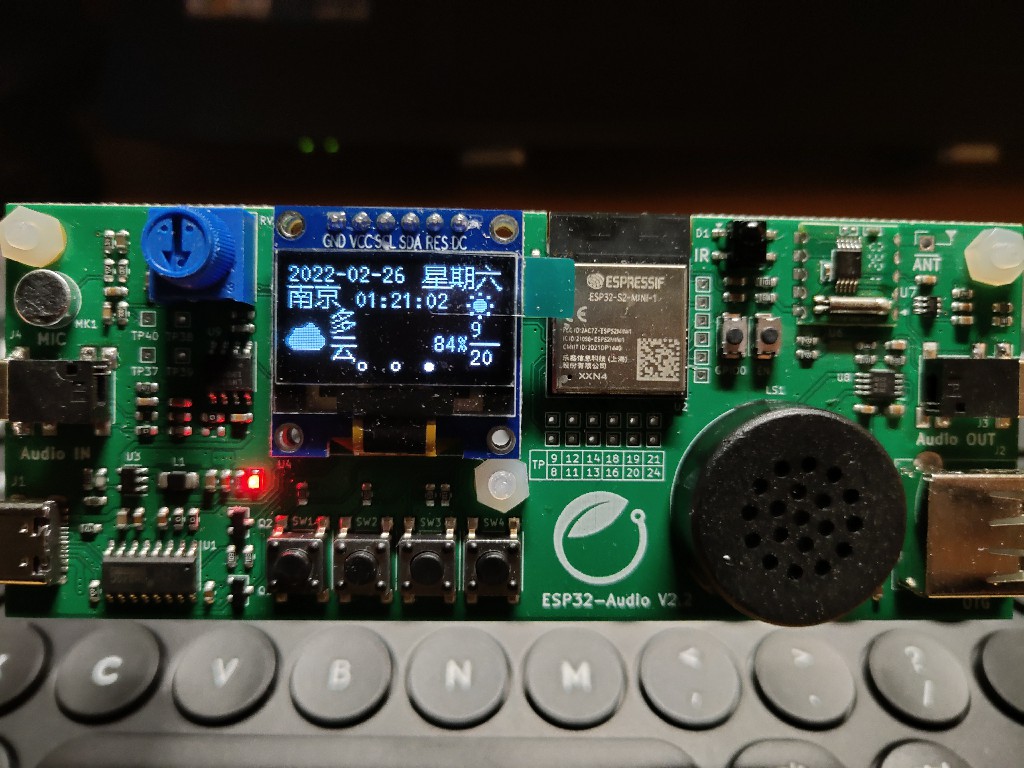

FjBnof9AJm2_53WPImSZ5113CPsC

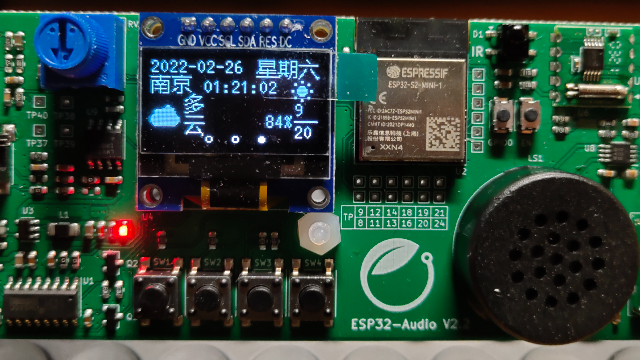

如上图所示，上方实时显示年月日、星期、当地时间信息，此即为网络时间实时显示功能。其余界面是天气显示相关内容，显示的“南京”当地的天气，右边的太阳表示是白天的天气，左下角显示的是气象情况，由气象图标与简体中文文本组成，右下角显示的是温湿度，图中湿度为84%，横线上方为最低温，下方为最高温，单位为摄氏度。下方的三个圆圈代表天气对于的时间，最左边圆圈代表今天的天气，以此类推，当空心圆变为实心圆时，代表当前显示是该天的天气信息。当按下key1按键后，可以切换显示的天气是白天还是晚上，晚上右边太阳图标会切换成月亮，如下图所示。

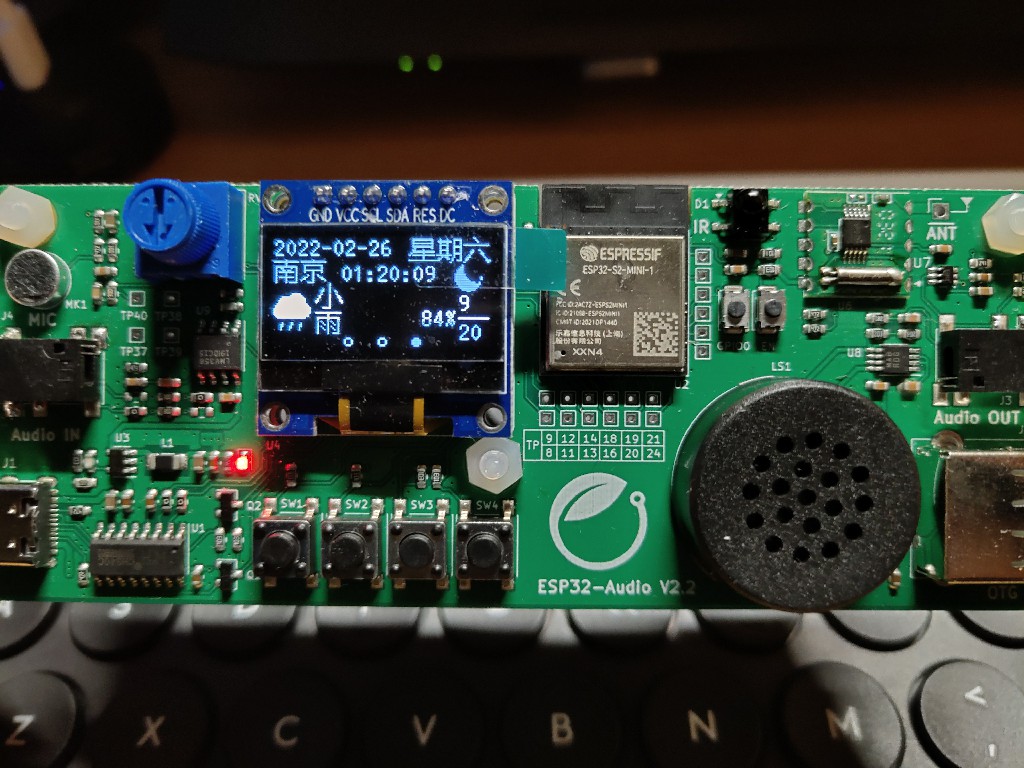

FpqgTVw87hT5GXggCEvh--aTFYWZ

可以看到月亮图标，表示当前显示的是晚上的天气信息，此外还可以通过key2按键切换显示的天数，按下后实心圆会变换，表示已切换，默认情况下，会3秒自动更新一次显示。

主要代码说明

WIFI配网

/**
 * @brief wifi事件回调函数
 * @param 无
 * @return 无
 */
static void event_handler(void* arg, esp_event_base_t event_base,
                                int32_t event_id, void* event_data)
{
    if (event_base == WIFI_EVENT && event_id == WIFI_EVENT_STA_START) {         // WiFi启动成功之后开始连接
        esp_wifi_connect();
    } else if (event_base == WIFI_EVENT && event_id == WIFI_EVENT_STA_DISCONNECTED) {   //WiFi断开连接/连接失败 尝试重连
        if (s_retry_num < WIFI_MAX_RETRY) {
            esp_wifi_connect();
            s_retry_num++;
            ESP_LOGI(TAG, "retry to connect to the AP");
        } else {
            xEventGroupSetBits(s_wifi_event_group, WIFI_FAIL_BIT);      // 向事件组中设置相应标志位, 不能在中断上下文中调用
        }
        ESP_LOGI(TAG,"connect to the AP fail");
    } else if (event_base == IP_EVENT && event_id == IP_EVENT_STA_GOT_IP) {    // WiFi连接成功 获取ip
        ip_event_got_ip_t* event = (ip_event_got_ip_t*) event_data;
        ESP_LOGI(TAG, "got ip:" IPSTR, IP2STR(&event->ip_info.ip));
        s_retry_num = 0;
        xEventGroupSetBits(s_wifi_event_group, WIFI_CONNECTED_BIT);
    }
}

/**
 * @brief 初始化wifi为无线终端模式 Wireless Station
 * @param 无
 * @return 无
 */
void wifi_init_sta(void)
{
    // 向上面的esp_event_loop_create_default()注册回调函数，在回调函数里面可以处理各种系统事件，比如wfi连接，断开等
    ESP_ERROR_CHECK(esp_event_handler_instance_register(WIFI_EVENT,
                                                        ESP_EVENT_ANY_ID,
                                                        &event_handler,
                                                        NULL,
                                                        &instance_any_id));
    ESP_ERROR_CHECK(esp_event_handler_instance_register(IP_EVENT,
                                                        IP_EVENT_STA_GOT_IP,
                                                        &event_handler,
                                                        NULL,
                                                        &instance_got_ip));
    wifi_config_t wifi_config = {
        .sta = {
            .ssid = WIFI_SSID,
            .password = WIFI_PASSWORD,
	        .threshold.authmode = WIFI_AUTH_WPA2_PSK,
            .pmf_cfg = {
                .capable = true,
                .required = false
            },
        },
    };
    ESP_ERROR_CHECK(esp_wifi_set_mode(WIFI_MODE_STA) );    // 设置wifi的模式为无线终端模式station
    ESP_ERROR_CHECK(esp_wifi_set_config(WIFI_IF_STA, &wifi_config) );   // 设置wifi参数
    ESP_ERROR_CHECK(esp_wifi_start() );         // 启动wifi
    ESP_LOGI(TAG, "wifi_init_sta finished.");

    // 等待wifi连接成功 或 wifi在尝试连接最大次数后失败 (放main线程中, main阻塞等待)
    EventBits_t bits = xEventGroupWaitBits(s_wifi_event_group,
            WIFI_CONNECTED_BIT | WIFI_FAIL_BIT,
            pdFALSE,
            pdFALSE,
            portMAX_DELAY);
}

上面为wifi配网关键代码，首先对wifi_config结构体填入wifi账密，然后将wifi初始化为sta无线终端模式，然后采用portMAX_DELAY永久等待方式等待回调函数event_handler相应事件触发，该callback function有三种情况：

wifi启动成功之后开始连接
WiFi断开连接/连接失败尝试重连，超过最大重连次数后发送WIFI_FAIL_BIT，表示连接失败
WiFi连接成功获取ip，发送成功连接事件标志WIFI_CONNECTED_BIT

此函数在Main任务中初始化，如果wifi配网失败，后面任务将不能正常执行。

启动sntp获取网络时间

static void esp_initialize_sntp(void)
{
    sntp_setoperatingmode(SNTP_OPMODE_POLL);    // 设置单播模式
    sntp_setservername(0, "cn.ntp.org.cn");	    // 设置访问服务器
    sntp_setservername(1, "ntp1.aliyun.com");
    sntp_setservername(2, "210.72.145.44");     // 国家授时中心服务器 IP 地址
    setenv("TZ", "CST-8", 1);
    sntp_init();
}

/**
 * @brief 启动sntp获取网络时间
 * @param 无
 * @return 无
 * @note tm_mon: 从0开始            tm_year: 距离1900年的差值，默认是70
 *       tm_yday: 一年的过去的天数   tm_isdst: 是否为夏时制
 */
void sntp_task(void *param){
    time_t now;
    esp_initialize_sntp();

    // 延时等待SNTP初始化完成
    do {
        vTaskDelay(100 / portTICK_PERIOD_MS);
    } while (sntp_get_sync_status() == SNTP_SYNC_STATUS_RESET);

    // 成功获取网络时间后停止NTP请求，不然设备重启后会造成获取网络时间失败的现象
    // 大概是服务器时根据心跳时间来删除客户端的，如果不是stop结束的客户端，下次连接服务器时就会出错
	sntp_stop();

    while (1)
    {
        time(&now);                         // 获取网络时间, 64bit的秒计数
        tzset();                            // 更新本地C库时间
        localtime_r(&now, &timeinfo);       // 转换成具体的时间参数
        ESP_LOGI(TAG, "%4d-%02d-%02d %02d:%02d:%02d week:%d", timeinfo.tm_year + 1900, timeinfo.tm_mon + 1,
        timeinfo.tm_mday, timeinfo.tm_hour, timeinfo.tm_min, timeinfo.tm_sec, timeinfo.tm_wday);

        xEventGroupSetBits(app_event_group, NTP_UPDATE_BIT);
        vTaskDelay(1000 / portTICK_PERIOD_MS);
    }
}

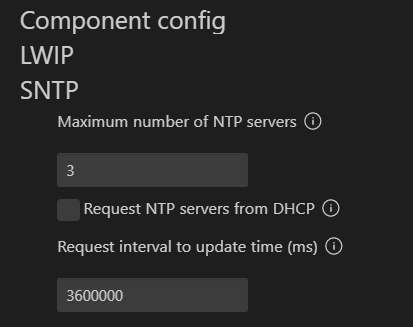

首先设置可用正常访问的ntp服务器ip，本次设置了3个可访问的服务器，防止其中1个服务器访问失败后，任务无法正常运行。这里需要修改menuconfig配置：

Fh8lNuD8Qd8yo0qnefkLgI5ViCK9

将SNTP最大服务器数量修改为3。

sntp_task会永久等待ntp初始化完成，成功获取网络时间后需要停止NTP请求，防止

设备重启后会造成获取网络时间失败的现象。每隔1秒对本地C库时间进行更新，并向oled任务发送事件更新标志。

天气获取与解析

void weather_task(void *param)
{
    int content_length = 0;
    esp_http_client_config_t http_client_cfg = {
        .url = weather_url,
    };
    esp_http_client_handle_t http_client_handle = esp_http_client_init(&http_client_cfg);  // 初始化http连接
    esp_http_client_set_method(http_client_handle, HTTP_METHOD_GET);                       // 向服务器发送get请求
    memset(&weather, 0, sizeof(weather_t));
    memset(&response_body, 0, sizeof(response_body));
    while (1)
    {
        // 与目标主机创建连接，并且声明写入内容长度为0
        esp_err_t err = esp_http_client_open(http_client_handle, 0);

        if (err != ESP_OK)
        {
            ESP_LOGE(TAG, "Failed to open HTTP connection: %s", esp_err_to_name(err));
            goto __fail_delay;
        }
        // 读取响应头报文
        content_length = esp_http_client_fetch_headers(http_client_handle);
        if (content_length < 0 || content_length > RESPONSE_BODY_MAX_SIZE)  // 返回响应头报文长度
        {
            ESP_LOGE(TAG, "HTTP client fetch headers failed");
            goto __fail_delay;
        }

        if (esp_http_client_read_response(http_client_handle, response_body, RESPONSE_BODY_MAX_SIZE) < 0)
        {
            ESP_LOGE(TAG, "Failed to read response");
            goto __fail_delay;
        }

        ESP_LOGI(TAG, "HTTP GET Status = %d, content_length = %d",
                    esp_http_client_get_status_code(http_client_handle),     //获取响应状态信息
                    esp_http_client_get_content_length(http_client_handle)); //获取响应信息长度

        cjson_parse_xinzhi_weather(response_body);
        esp_http_client_close(http_client_handle);  // 断开连接
        memset(&response_body, 0, sizeof(response_body));

    __fail_delay:
        for (size_t i = 0; i < REQUEST_INTERVAL * 60; i++)
            vTaskDelay(1000 / portTICK_PERIOD_MS);
    }
}
void cjson_parse_xinzhi_weather(char *rdata)
{
    cJSON *pJsonRoot = cJSON_Parse(rdata);

    // 如果是json格式数据，则开始解析
    if (pJsonRoot == NULL)
        goto __fail_exit;

    // 获取results数组内容
    cJSON *pResults = cJSON_GetObjectItem(pJsonRoot, "results");
    if (pResults == NULL)
        goto __fail_exit;

    cJSON *pObject = cJSON_GetArrayItem(pResults, 0);   // 解析 results 数组的内容
    if (pObject == NULL)
        goto __fail_exit;

    // 解析 results -> location 数组元素内容
    cJSON *pLocation = cJSON_GetObjectItem(pObject, "location");
    if (pLocation == NULL)
        goto __fail_exit;

    // 解析 results -> daily 数组元素内容
    cJSON *pDaily = cJSON_GetObjectItem(pObject, "daily");
    if (pDaily == NULL)
        goto __fail_exit;

    memset(&weather, 0, sizeof(weather_t));
    // 获取城市
    strcpy(weather.city, cJSON_GetObjectItem(pLocation, "name")->valuestring);
    // 获取 daily 的数组长度(默认3天)
    int daily_size = cJSON_GetArraySize(pDaily);
    for (int i = 0; i < daily_size; i++)
    {
        cJSON *daily_elem = cJSON_GetArrayItem(pDaily, i);   // 从daily数组从取第i个元素
        if (daily_elem != NULL)
        {
            /* 为简化代码, 不考虑解析失败情况(这里解析失败概率极低) */
            strcpy(weather.text_day[i], cJSON_GetObjectItem(daily_elem, "text_day")->valuestring);
            strcpy(weather.text_night[i], cJSON_GetObjectItem(daily_elem, "text_night")->valuestring);
            weather.code_day[i]     = atoi(cJSON_GetObjectItem(daily_elem, "code_day")->valuestring);    // 白天天气（代码）
            weather.code_night[i]   = atoi(cJSON_GetObjectItem(daily_elem, "code_night")->valuestring);  // 晚上天气（代码）
            weather.degree_high[i]  = atoi(cJSON_GetObjectItem(daily_elem, "high")->valuestring);        // 最高气温
            weather.degree_low[i]   = atoi(cJSON_GetObjectItem(daily_elem, "low")->valuestring);         // 最低气温
            weather.humidity[i]     = atoi(cJSON_GetObjectItem(daily_elem, "humidity")->valuestring);    // 湿度
        }
    }
    xEventGroupSetBits(app_event_group, WEATHER_UPDATE_BIT);    // 向oled任务发送天气更新事件

__fail_exit:
    if (pJsonRoot != NULL)
        cJSON_Delete(pJsonRoot); // 释放cJSON_Parse分配内存

默认每隔5分钟，以get方式向心知天气服务器发送请求，如果请求失败则会跳转到延时处等待，成功请求会调用编写好的CJSON函数解析返回的响应报文，获取城市、天气文本与代码，温湿度信息，然后向oled任务发送天气更新事件，最后断开连接，阻塞挂起等待，让出CPU资源。

oled时间显示

static void draw_time(struct tm* time)
{
    u8g2_SetFont(&u8g2, u8g2_font_t0_13_mr);    //0610
    snprintf(oled_buf, sizeof(oled_buf), "%4d-%02d-%02d", time->tm_year + 1900, time->tm_mon + 1, time->tm_mday);
    u8g2_DrawStr(&u8g2, 0, 11, oled_buf);
    snprintf(oled_buf, sizeof(oled_buf), "%02d:%02d:%02d", time->tm_hour, time->tm_min, time->tm_sec);
    u8g2_DrawStr(&u8g2, 40, 26, oled_buf);

    if (time->tm_hour == 0 && time->tm_min == 0 && time->tm_sec == 0)   //& 0点星期发生变化, 消除字体叠影
        clear_box(&u8g2, 80, 0, 128 - 80, 13);

    snprintf(oled_buf, sizeof(oled_buf), "星期%s", week_map[time->tm_wday - 1]);
    u8g2_SetFont(&u8g2, u8g2_my_font_chinese);  //1316
    u8g2_DrawUTF8(&u8g2, 80, 13, oled_buf);
}

oled显示，本人移植了u8g2库，首先设置数字显示字体为u8g2_font_t0_13_mr，然后向u8g2结构Buffer中写入数字字符串数据，再将字体切换为u8g2_my_font_chinese，显示星期信息，由于中文字库采用的是UTF-8编码，所有调用u8g2_DrawUTF8函数向Buffer写入数据。最后会在oled任务中将所有数据一次性发送。

oled天气显示

static void draw_weather(uint8_t day)
{
    uint8_t x_start = 25;
    uint8_t y_start = 27;
    uint8_t font_w = 16;    // 字宽
    uint8_t font_h = 13;    // 字高
    uint8_t weather_code;

    clear_box(&u8g2, 0, 27, 128, 63 - 27);

    if (dayOrNight == DAYTIME)
        weather_code = weather.code_day[day];
    else
        weather_code = weather.code_night[day];
    if (weather_code >= 40)
        weather_code = 39;  // 大于40默认未知
    // 城白天/夜晚图标
    u8g2_SetFont(&u8g2, u8g2_font_open_iconic_weather_2x_t);
    u8g2_DrawGlyph(&u8g2, 127 - 20, 32, dayOrNight);

    // 城市
    u8g2_SetFont(&u8g2, u8g2_my_font_chinese);
    u8g2_DrawUTF8(&u8g2, 0, 25, weather.city);

    // 天气图标
    u8g2_DrawXBM(&u8g2, 0, 33, 22, 22, xinzhi_weather[weather_code]);
    // 天气文本
    for (size_t i = 0; i < strlen(weather_map[weather_code]) / 3; i++)
    {
        char weather_str[4];
        memset(weather_str, '\0', sizeof(weather_str));
        strncpy(weather_str, weather_map[weather_code] + 3 * i, 3);
        if ((strlen(weather_map[weather_code]) & 0x01) && (i == strlen(weather_map[weather_code]) / 3 - 1)) { // 奇数且最后一个字符居中
            u8g2_DrawUTF8(&u8g2, x_start + i / 2 * font_w, y_start + font_h + 10, weather_str);
        }else{
            u8g2_DrawUTF8(&u8g2, x_start + i / 2 * font_w,
            i & 0x01 ? y_start + font_h * 2 + 3 : y_start + font_h, weather_str);
        }
    }

    // 温度
    u8g2_SetFont(&u8g2, u8g2_font_t0_13_mr);
    snprintf(oled_buf, sizeof(oled_buf), "%d", weather.degree_low[day]);
    u8g2_DrawStr(&u8g2, 127 - 18, y_start + 16, oled_buf);
    u8g2_DrawHLine(&u8g2, 127 - 18, y_start + 16 + 4, 18);
    snprintf(oled_buf, sizeof(oled_buf), "%d", weather.degree_high[day]);
    u8g2_DrawStr(&u8g2, 127 - 18, y_start + 16 + 17, oled_buf);

    //湿度
    snprintf(oled_buf, sizeof(oled_buf), "%d%%", weather.humidity[day]);
    u8g2_DrawStr(&u8g2, 127 - 18 - 22, y_start + 16 + 9, oled_buf);

    // 底部界面图标
    if (day == 0){
        u8g2_DrawDisc(&u8g2, 64 - 20, 63 - 2, 2, U8G2_DRAW_ALL);
    }else{
        u8g2_DrawCircle(&u8g2, 64 - 20, 63 - 2, 2, U8G2_DRAW_ALL);
    }
    if (day == 1){
        u8g2_DrawDisc(&u8g2, 64, 63 - 2, 2, U8G2_DRAW_ALL);
    }else{
        u8g2_DrawCircle(&u8g2, 64, 63 - 2, 2, U8G2_DRAW_ALL);
    }
    if (day == 2){
        u8g2_DrawDisc(&u8g2, 64 + 20, 63 - 2, 2, U8G2_DRAW_ALL);
    }else{
        u8g2_DrawCircle(&u8g2, 64 + 20, 63 - 2, 2, U8G2_DRAW_ALL);
    }
}static void draw_weather(uint8_t day)
{
    uint8_t x_start = 25;
    uint8_t y_start = 27;
    uint8_t font_w = 16;    // 字宽
    uint8_t font_h = 13;    // 字高
    uint8_t weather_code;

    clear_box(&u8g2, 0, 27, 128, 63 - 27);

    if (dayOrNight == DAYTIME)
        weather_code = weather.code_day[day];
    else
        weather_code = weather.code_night[day];
    if (weather_code >= 40)
        weather_code = 39;  // 大于40默认未知
    // 城白天/夜晚图标
    u8g2_SetFont(&u8g2, u8g2_font_open_iconic_weather_2x_t);
    u8g2_DrawGlyph(&u8g2, 127 - 20, 32, dayOrNight);

    // 城市
    u8g2_SetFont(&u8g2, u8g2_my_font_chinese);
    u8g2_DrawUTF8(&u8g2, 0, 25, weather.city);

    // 天气图标
    u8g2_DrawXBM(&u8g2, 0, 33, 22, 22, xinzhi_weather[weather_code]);
    // 天气文本
    for (size_t i = 0; i < strlen(weather_map[weather_code]) / 3; i++)
    {
        char weather_str[4];
        memset(weather_str, '\0', sizeof(weather_str));
        strncpy(weather_str, weather_map[weather_code] + 3 * i, 3);
        if ((strlen(weather_map[weather_code]) & 0x01) && (i == strlen(weather_map[weather_code]) / 3 - 1)) { // 奇数且最后一个字符居中
            u8g2_DrawUTF8(&u8g2, x_start + i / 2 * font_w, y_start + font_h + 10, weather_str);
        }else{
            u8g2_DrawUTF8(&u8g2, x_start + i / 2 * font_w,
            i & 0x01 ? y_start + font_h * 2 + 3 : y_start + font_h, weather_str);
        }
    }

    // 温度
    u8g2_SetFont(&u8g2, u8g2_font_t0_13_mr);
    snprintf(oled_buf, sizeof(oled_buf), "%d", weather.degree_low[day]);
    u8g2_DrawStr(&u8g2, 127 - 18, y_start + 16, oled_buf);
    u8g2_DrawHLine(&u8g2, 127 - 18, y_start + 16 + 4, 18);
    snprintf(oled_buf, sizeof(oled_buf), "%d", weather.degree_high[day]);
    u8g2_DrawStr(&u8g2, 127 - 18, y_start + 16 + 17, oled_buf);

    //湿度
    snprintf(oled_buf, sizeof(oled_buf), "%d%%", weather.humidity[day]);
    u8g2_DrawStr(&u8g2, 127 - 18 - 22, y_start + 16 + 9, oled_buf);

    // 底部界面图标
    if (day == 0){
        u8g2_DrawDisc(&u8g2, 64 - 20, 63 - 2, 2, U8G2_DRAW_ALL);
    }else{
        u8g2_DrawCircle(&u8g2, 64 - 20, 63 - 2, 2, U8G2_DRAW_ALL);
    }
    if (day == 1){
        u8g2_DrawDisc(&u8g2, 64, 63 - 2, 2, U8G2_DRAW_ALL);
    }else{
        u8g2_DrawCircle(&u8g2, 64, 63 - 2, 2, U8G2_DRAW_ALL);
    }
    if (day == 2){
        u8g2_DrawDisc(&u8g2, 64 + 20, 63 - 2, 2, U8G2_DRAW_ALL);
    }else{
        u8g2_DrawCircle(&u8g2, 64 + 20, 63 - 2, 2, U8G2_DRAW_ALL);
    }
}

调用图标字库显示白天/夜晚图标，然后显示城市、天气图标与文本信息，这里的天气图标是本人从心知天气官网下载的天气图标，然后转成bmp图片，利用工具制作而成，天气文本共有两种方案，第一种是直接解析中文天气文本，然后进行显示；第二种是利用天气文本代码，在代码建立映射图表进行显示；这里采用的是第二种方案。接下来就是显示温湿度、底部界面图标。

遇到的主要难题及解决方法

cmake的配置问题

由于很少接触Cmake，不太了解Cmake语法，导入前期项目受阻，查阅了乐鑫手册、csdn相关博客、github相关例程，初步了解了Cmake语法，得以解决该问题，项目成功推进。

u8g2的移植

之前使用arduino框架开发，可以直接调用u8g2库，这次切换到idf框架，需要手动对其进行移植，前期由于某个引脚配置出错，导入初始化失败，后面去github查看相关资料才得以解决。

CJSON释放后, 指向解析天气文本字符串的指针得到错误数据

这个问题一开始没有意识到，还以为是编码的问题，由于idf不可以断点调试，只能用printf函数一步步打印调试，最终锁定时CJSON根节点释放后导致的异常，然后对相关代码分析找出了问题，最后采用字符数组接收数据，问题得以解决。

未来计划

完善本次项目，优化UI界面，显示更多气象数据，同时使界面看起来更为美观；

探索开发板音频相关模块，完成语音识别与音乐播放功能。
