• 利用OLED显示
• 显示当前本地的时间、温度和气象信息

按键操作

在第一个界面按下第二个、三个、四个键能够切换到第二个、三个、四个页面，再按下的一个键又会回到第一个页面。

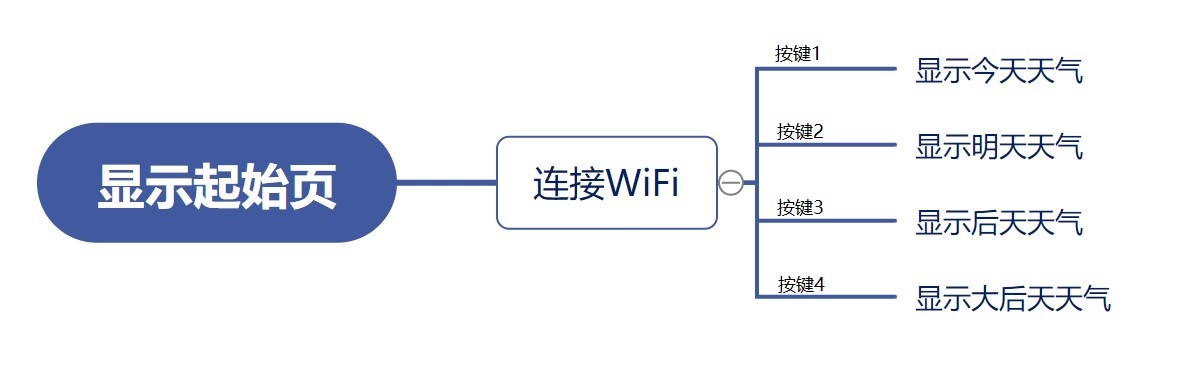

代码实现框图

板卡设置

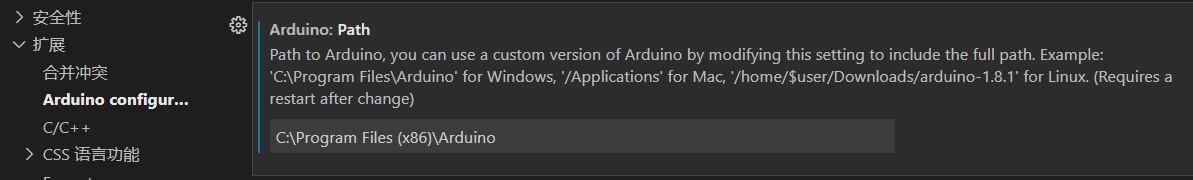

本次arduino开发环境搭建，我使用的是vscode编辑器代替arduino IDE。先在电脑上安装好arduino IDE，再在vscode的插件管理中搜索“arduino”，下载arduino插件。后在vscode的arduino configuration页面加入arduino安装目录，以配置好工具链。

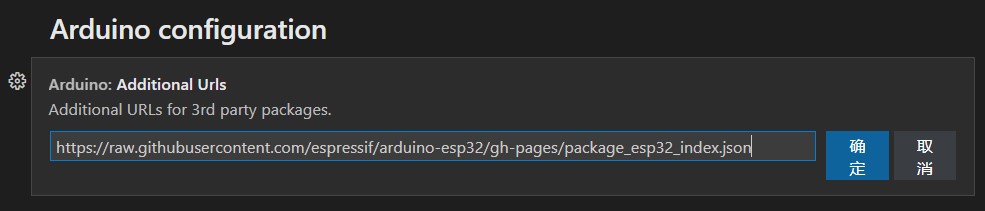

arduino自带板卡中没有esp32-s2板卡，所以要将官方板卡链接加入arduino设置。

https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

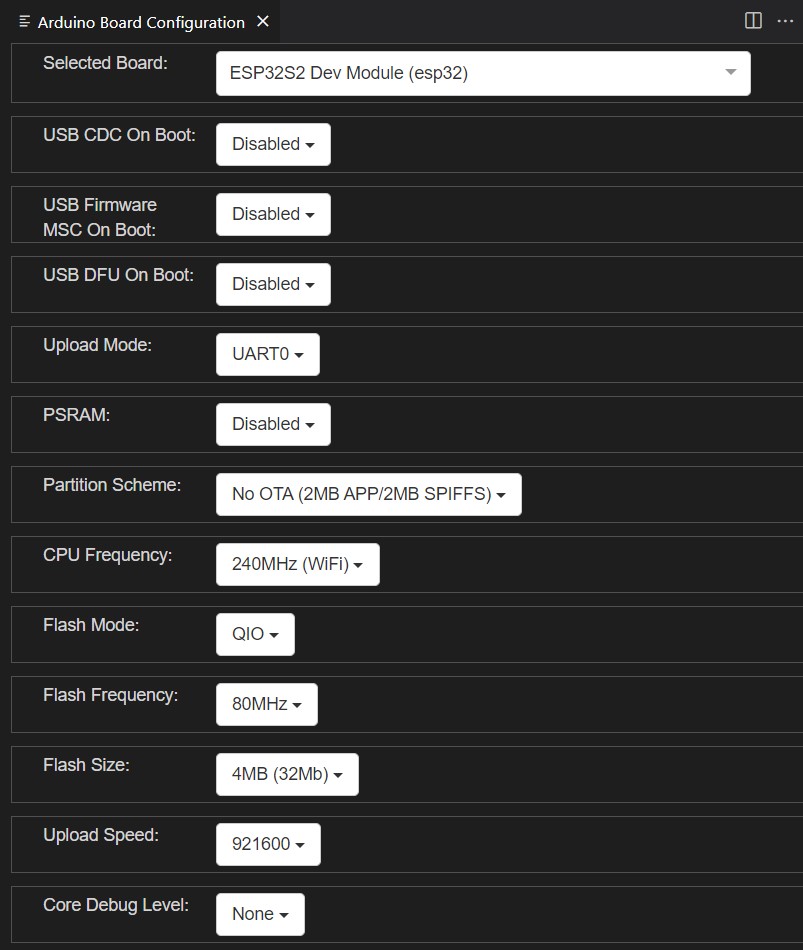

在板卡参数设置界面按如下设置，在Partition Scheme中选择No OTA(2MB APP/2MB SPIFFS)，否则可能会出现内存不足而报错。

注：麻烦测试工程师把手机热点打开，WiFi账号改为 ssid，密码改为 password，即可连接WiFi

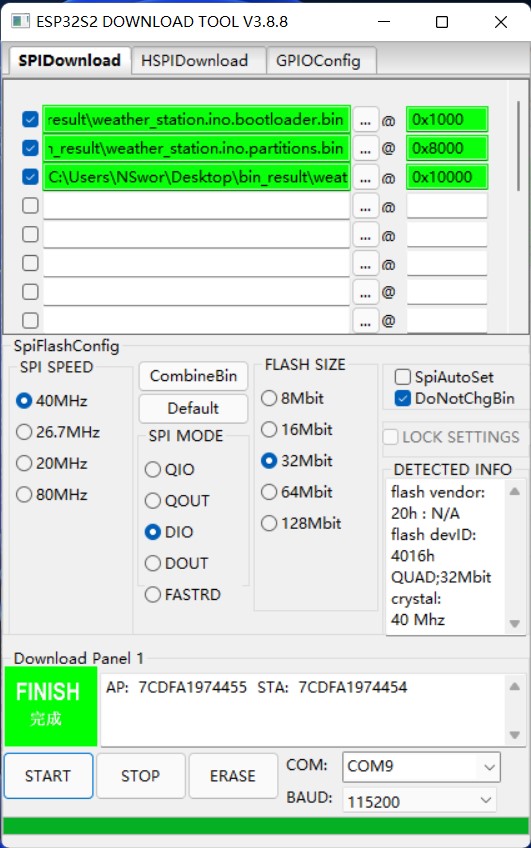

烧录

代码分析

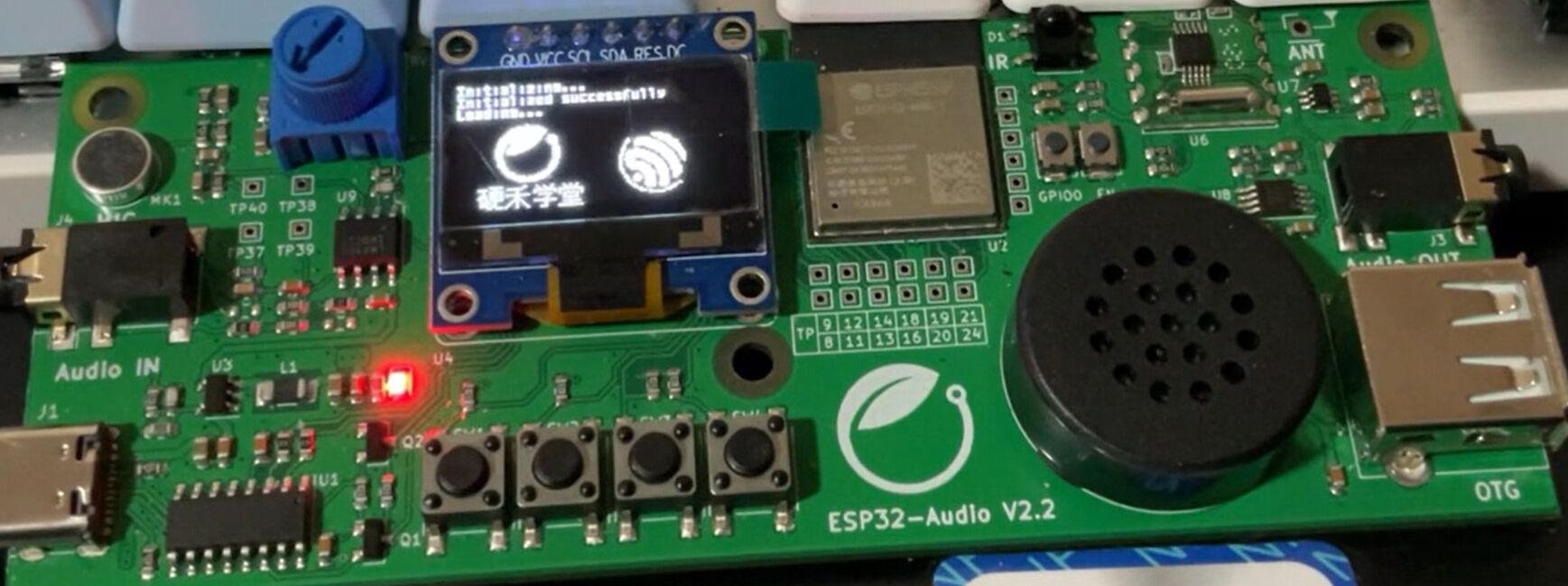

setup()入口函数下，首先初始化串口，初始化u8g2库，使能UTF8字符打印，初始化按键引脚，连接WiFi，WiFi连接期间在屏幕上显示几行字符和硬禾学堂和乐鑫的logo，增加高级感。

void setup() {
    Serial.begin(115200);
    u8g2.begin();
    u8g2.enableUTF8Print();

    // 初始化按键引脚
    pinMode(button_1,INPUT);
    pinMode(button_2,INPUT);
    pinMode(button_3,INPUT);
    pinMode(button_4,INPUT);

    WiFi.begin(ssid, password);
    Serial.println("Connecting");
    while(WiFi.status() != WL_CONNECTED) {// 未连接时
        u8g2.setFont(u8g2_font_micro_mr);
        u8g2.setCursor(0,6);
        u8g2.print("Initializing...");
        u8g2.sendBuffer();
        delay(1000);
        u8g2.setCursor(0,12);
        u8g2.print("Initialized successfully");
        u8g2.sendBuffer();
        delay(1000);
        u8g2.setCursor(0,18);
        u8g2.print("Loading...");
        u8g2.sendBuffer();
        delay(100);
        u8g2.drawXBMP(9 ,21 ,logo0_width ,logo0_height ,logo0_bits);
        u8g2.setFont(u8g2_font_wqy12_t_gb2312);
        u8g2.setCursor(9,63);
        u8g2.print("硬禾学堂");
        u8g2.drawXBMP(73 ,30 ,logo1_width ,logo1_height ,logo1_bits);
        delay(1000);
        u8g2.sendBuffer();
    }
    u8g2.clearBuffer();
    Serial.println("Connected");

    //init and get the time
    configTime(gmtOffset_sec, daylightOffset_sec, ntpServer);

    // update_ip_location();
    // printLocalInfo();

}

连接WiFi

ESP32-S2模块常被用做WiFi模块接入网络，所以WiFi连接方面较为成熟，也很简单。

#include <WiFi.h>

// WiFi账号密码
const char* ssid = "ssid";
const char* password = "password";

void setup(){
    WiFi.begin(ssid, password);
    Serial.println("Connecting");
}

校时

接入网络后，从互联网获取时间，在屏幕上显示。如果获取时间出错，则串口打印"Failed to obtain time"，重新获取时间；否则说明时间正确，设置时区为“CST-8”，在屏幕上显示年月日时分秒具体时间，并把整个获取时间并显示的代码放入loop循环，重复刷屏显示秒的动态显示。

// 时间变量定义
const char* ntpServer = "edu.ntp.org.cn";
const long  gmtOffset_sec = 8*60*60;//东八区，UTC计时
const int   daylightOffset_sec = 8*60*60;//东八区，UTC计时

//init and get the time
configTime(gmtOffset_sec, daylightOffset_sec, ntpServer);

struct tm timeinfo;   //定义获取网络时间结构体 tm 变量 timeinfo
if(!getLocalTime(&timeinfo)){
    Serial.println("Failed to obtain time");
return;
}
Serial.println(&timeinfo, "%A, %B %d %Y %H:%M:%S");

u8g2.setFont(u8g2_font_freedoomr25_tn);
u8g2.setCursor(5,47);
u8g2.print(&timeinfo,"%H:%M");
u8g2.setFont(u8g2_font_freedoomr10_tu);
u8g2.print(&timeinfo,"%S");

获取网络天气部分

本次获取天气使用的是高德地图API，每日免费访问量多达30万次，而且可以通过IP定位，可以实现在不同的城市实时更新相应的天气信息。

struct tm timeinfo;   //定义获取网络时间结构体 tm 变量 timeinfo
if(!getLocalTime(&timeinfo)){
        Serial.println("Failed to obtain time");
return;
}
// Serial.println(&timeinfo, "%A, %B %d %Y %H:%M:%S");

u8g2.setFont(u8g2_font_freedoomr25_tn);
u8g2.setCursor(5,47);
u8g2.print(&timeinfo,"%H:%M");
u8g2.setFont(u8g2_font_freedoomr10_tu);
u8g2.print(&timeinfo,"%S");

解析JSON数据

使用Arduino_JSON库来解析从高德API获取的数据，用httpGETRequest()函数将数据存入变量jsonBuffer中，再用JSON.parse()函数将jsonBuffer中的数据转化为对应数组，方便提取信息。

// json变量定义
const char* province0;
const char* city0;
const char* weather0;
const char* weather1;
const char* weather2;
const char* weather3;
String temperature0;
String temperature1;
String temperature2;
String temperature3;
const char* winddirection0;
const char* winddirection1;
const char* winddirection2;
const char* winddirection3;
const char* date0;
const char* date1;
const char* date2;
const char* date3;
const char* date01;
const char* date11;
const char* date21;
const char* date31;
char date02[5]={'0'};
char date12[5]={'0'};
char date22[5]={'0'};
char date32[5]={'0'};
int week_num;
int flag = 0;
JSONVar myObject;
String city_code,key = "*******************************";
String jsonBuffer;
String ip_jsonBuffer;

String httpGETRequest(const char* serverName)
{
    WiFiClient client;
    HTTPClient http;

    http.begin(client, serverName);

    int httpResponseCode = http.GET();

    String payload = "{}";

    if (httpResponseCode>0)
    {
        Serial.print("HTTP Response code: ");
        Serial.println(httpResponseCode);
        payload = http.getString();
    }
    else
    {
        Serial.print("Error code: ");
        Serial.println(httpResponseCode);
    }
    // Free resources
    http.end();

    return payload;
}

String serverPath = "http://restapi.amap.com/v3/weather/weatherInfo?city=" + city_code + "&key=" + key + "&extensions=all";

jsonBuffer = httpGETRequest(serverPath.c_str());

myObject = JSON.parse(jsonBuffer);

if (JSON.typeof(myObject) == "undefined")
{
    Serial.println("Parsing input failed!");
    return;
}
// 获取省份
province0 = myObject["forecasts"][0]["province"];
// 获取城市
city0 = myObject["forecasts"][0]["city"];
// 获取今日天气
weather0 = myObject["forecasts"][0]["casts"][0]["dayweather"];
// 获取今日温度
const char* temp0 = myObject["forecasts"][0]["casts"][0]["daytemp"];
String temp01 = temp0;
temperature0 = temp01 + "  C";
// 获取今日风向
winddirection0 = myObject["forecasts"][0]["casts"][0]["daywind"];
// 获取今日日期
date0 = myObject["forecasts"][0]["reporttime"];
date01 = &date0[5];
for(int k=0;k<5;k++){
    date02[k] = date01[k];
}

// 获取明日天气
weather1 = myObject["forecasts"][0]["casts"][1]["dayweather"];
// 获取明日温度
const char* temp1 = myObject["forecasts"][0]["casts"][1]["daytemp"];
String temp11 = temp1;
temperature1 = temp11 + "  C";
// 获取明日风向
winddirection1 = myObject["forecasts"][0]["casts"][1]["daywind"];
// 获取明日日期
date1 = myObject["forecasts"][0]["casts"][1]["date"];
date11 = &date1[5];

// 获取后日天气
weather2 = myObject["forecasts"][0]["casts"][2]["dayweather"];
// 获取后日温度
const char* temp2 = myObject["forecasts"][0]["casts"][2]["daytemp"];
String temp21 = temp2;
temperature2 = temp21 + "  C";
// 获取后日风向
winddirection2 = myObject["forecasts"][0]["casts"][2]["daywind"];
// 获取后日日期
date2 = myObject["forecasts"][0]["casts"][2]["date"];
date21 = &date2[5];

// 获取大后日天气
weather3 = myObject["forecasts"][0]["casts"][3]["dayweather"];
// 获取大后日温度
const char* temp3 = myObject["forecasts"][0]["casts"][3]["daytemp"];
String temp31 = temp3;
temperature3 = temp31 + "  C";
// 获取大后日风向
winddirection3 = myObject["forecasts"][0]["casts"][3]["daywind"];
// 获取大后日日期
date3 = myObject["forecasts"][0]["casts"][3]["date"];
date31 = &date3[5];

更新IP定位

通过使用高德API中的IP定位功能获取当地城市编码。

void update_ip_location(){
    String ip_location = "http://restapi.amap.com/v3/ip?key=" + key;

    ip_jsonBuffer = httpGETRequest(ip_location.c_str());

    JSONVar ip_myObject = JSON.parse(ip_jsonBuffer);

    if (JSON.typeof(ip_myObject) == "undefined")
    {
        Serial.println("Parsing input failed!");
        return;
    }

    city_code = ip_myObject["adcode"];
}

切换页面

通过使用变量flag的不同值来判断当前的页面，在loop循环中重复检测按键状态，按下不同的按键则赋flag以不同的值。

if(digitalRead(button_1)||digitalRead(button_2)||digitalRead(button_3)||digitalRead(button_4) == 0){
    if(digitalRead(button_1) == 0){
        flag = 0;
    }else if(digitalRead(button_2) == 0){
        flag = 1;
    }else if(digitalRead(button_3) == 0){
        flag = 2;
    }else if(digitalRead(button_4) == 0){
        flag = 3;
    }
}

if(flag == 0){
    printLocalInfo();// 每显示一次,i++
}
if(flag == 1){
    printtomorrowInfo();
}
if(flag == 2){
    nexttomorrowInfo();
}
if(flag == 3){
    nextnexttomorrowInfo();
}

存在BUG

1.校时时间有长有短，一次校时不超过可以复位重启，未校时会一直处于校时状态，无法进入其他功能；

2. (现已修复) 之前可能出现屏幕部分内容显示不全、显示乱码、显示跳动等情况，令人头疼。但是我将原本定义在setup()函数中的 将json数据转化为数组的 JSONVar类型的myObject局部变量，定义为全局变量时，问题就解决了，还未能找出原因所在。

JSONVar myObject;
.
.
.
void setup(){
.
.
.
    myObject = JSON.parse(jsonBuffer);
.
.
.
}

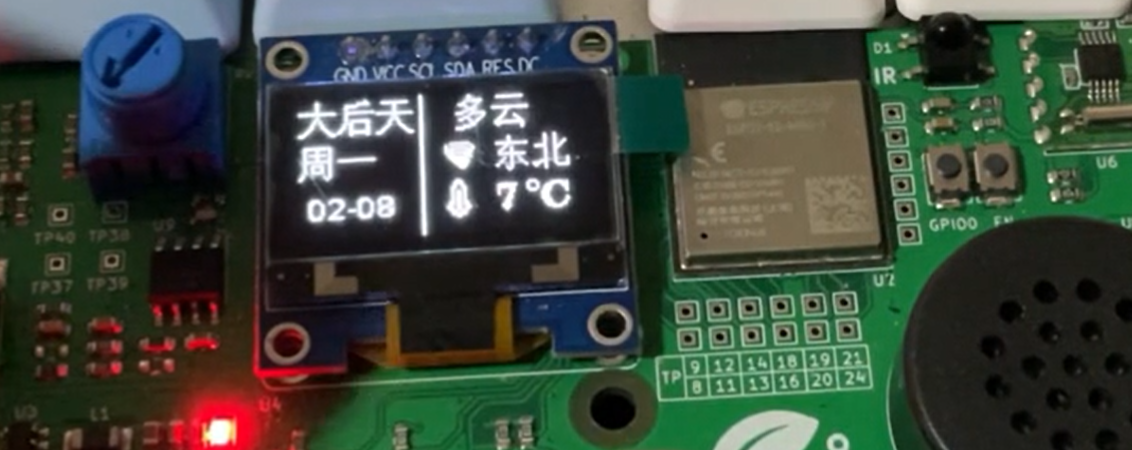

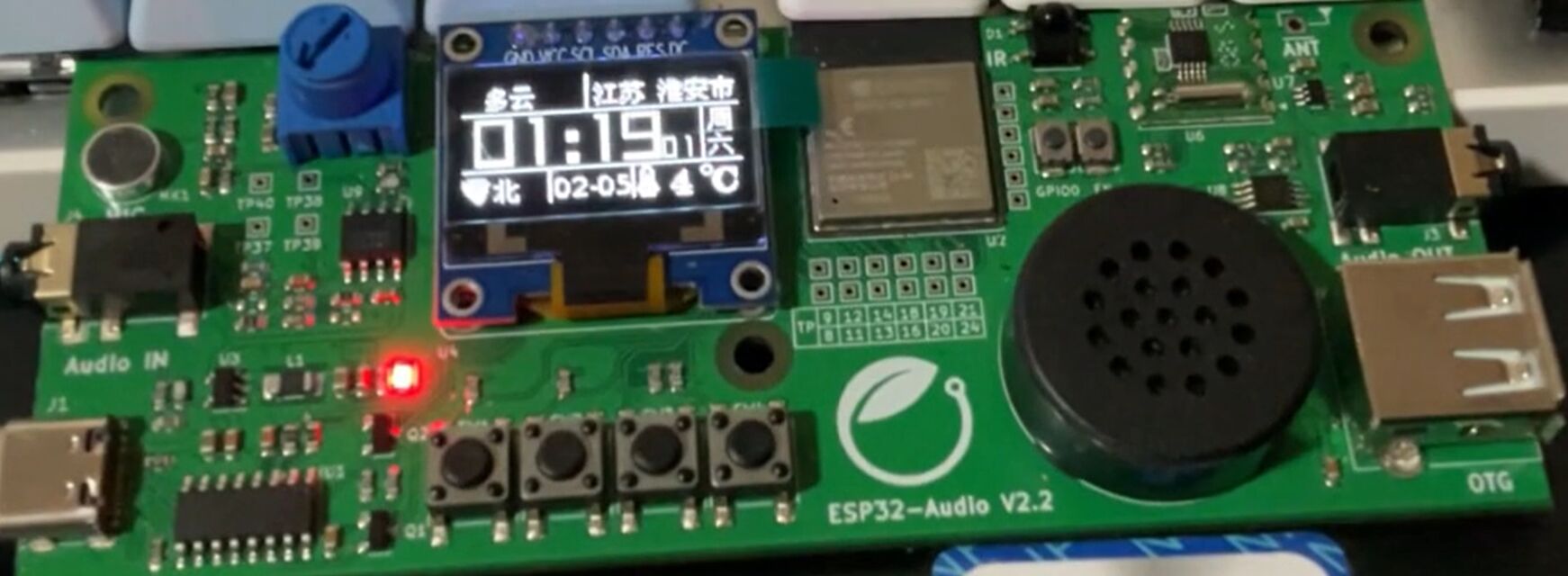

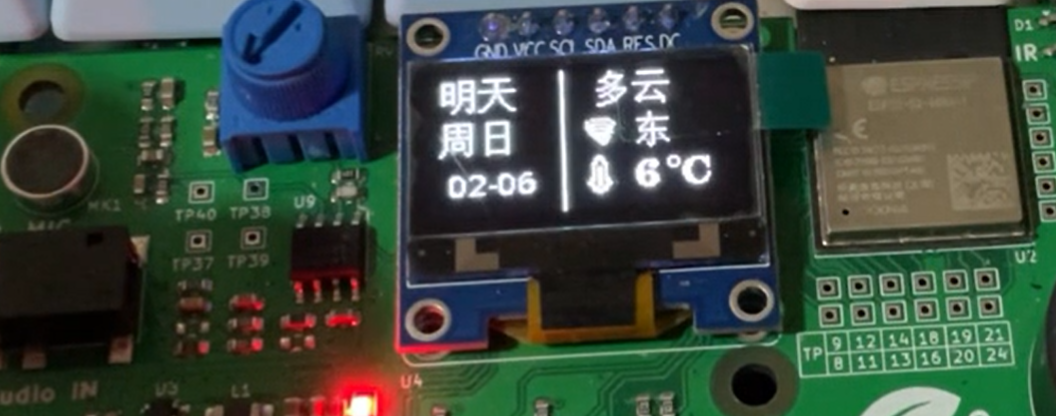

结果展示
