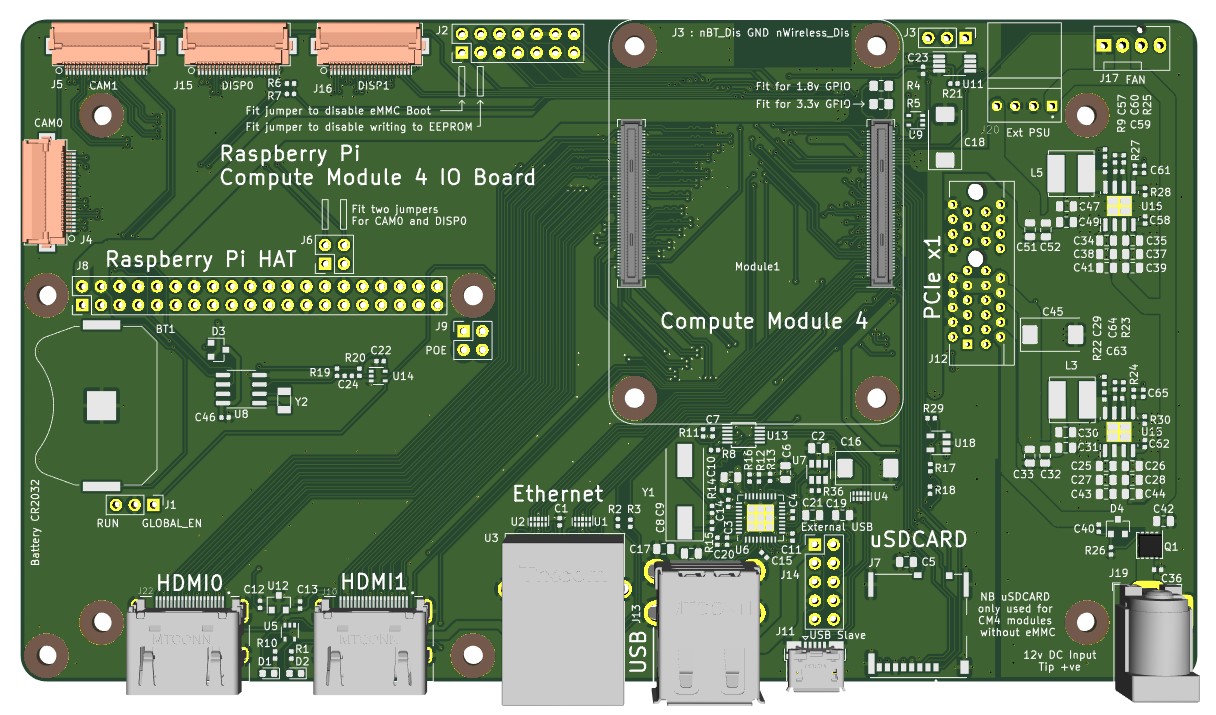

Compute Module 4 IO板是树莓派官方发布的一款可以搭配树莓派 Compute Module 4 使用的底板，可用作 Compute Module 4 的开发系统以及作为嵌入式电路板集成到终端产品中，也可以使用现成的部件 (如树莓派扩展板和 PCIe 模块) 快速创建系统。它主要的接口位于同一侧，方便用户使用，使外壳变得简单。

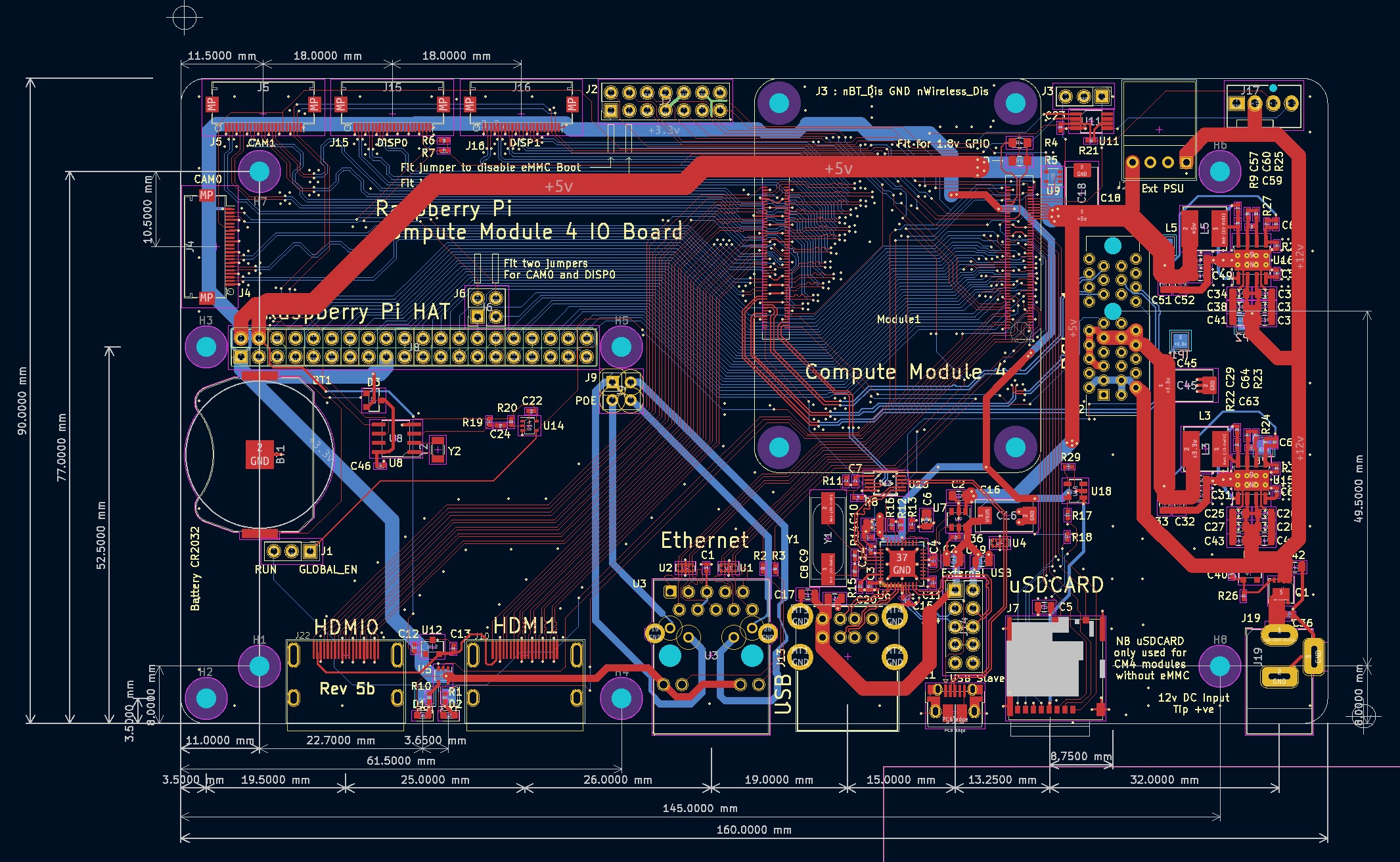

CM4 IO板的基本参数： CM4 IO板的产品尺寸：
软硬件
元器件
PCF85063AT/AAZ
Tiny Real-Time Clock/calendar with alarm function and I2C-bus
RT9742GGJ5
70mΩ/55mΩ, 3A/2.5A/2A/1.5A/1A/0.5A 高侧功率开关
RT9742SNGV
70mΩ/55mΩ, 3A/2.5A/2A/1.5A/1A/0.5A 高侧功率开关
USB2514B-I/M2
4-Port USB 2.0 Hi-Speed Hub Controller
EMC2301-1-ACZL-TR
电源电压：3V~3.6V 接口：PWM
74LVC1G07SE-7
Single Buffer, Open Drain
AP22653W6-7
Precision Adjustable Current-Limited Power Switches
AP64501SP-13
3.8V TO 40V INPUT, 5A LOW IQ SYNCHRONOUS BUCK
FSUSB42MUX
小功率，两端口，高速 USB2.0 (480Mbps) 开关
工具
电路图
物料清单
KiCad文件
使用说明
全屏
附件下载
CM4IOv5.pdf
原理图，用KiCad6绘制，PDF格式
CM4IO-KiCAD.zip
CM4IO的完整设计文件
RPI-CM4IO-Gerber.zip
Gerber文件
团队介绍
树莓派基金会
评论
0 / 100
查看更多
猜你喜欢
树莓派计算模块CM4树莓派计算模块CM4包含了树莓派的核心功能，四核64位CPU、LPDDR4 SDRAM、eMMC 闪存定制、双频WiFi、低功耗蓝牙 5.0，通过双排的高密度插座进行扩展。
硬禾发布5015

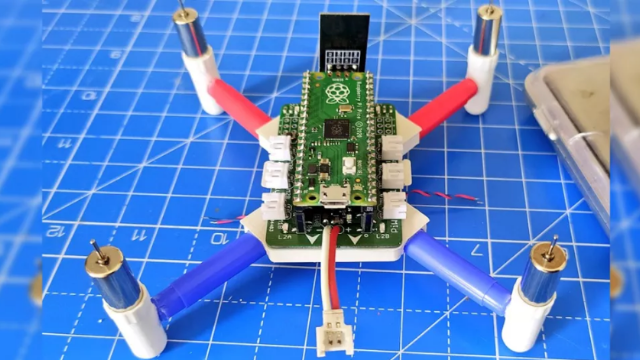

用树莓派Pico制作无人机的参考设计汇总汇总一些与用树莓派Pico做无人机的项目，主要的优点、可能遇到的问题以及解决的方法。
