基于Wio Terminal的环境监测仪

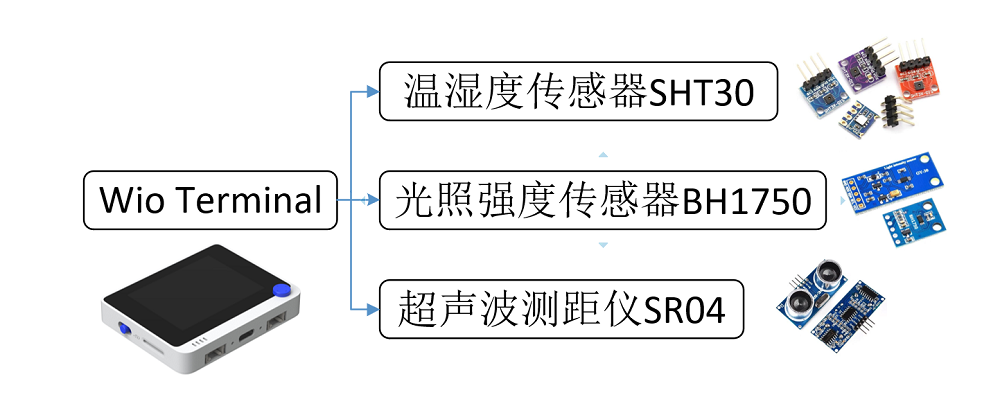

一、系统硬件构成
- Wio Terminal:基于SAMD51的微控制器,支持蓝牙和WIFI,主要做物联网开发使用
- SHT30:温湿度传感器,使用IIC通讯方式读取温度和湿度信息
- BH1750:光照强度传感器,使用IIC通讯方式读取当前的光照强度
- SR04:超声波测距仪,使用电平触发,读取脉冲的方式读取当前距离
二、开发环境介绍
Arduino是一款便捷灵活、方便上手的开源电子原型平台。包含硬件(各种型号的Arduino板)和软件(ArduinoIDE)。
没有电路基础的初学者:Arduino上手方便,容易开发。
模数电,51/32基础的人:Arduino简单,但是由于其函数库封装性高,无法便捷的深入到硬件层次,不习惯。
Arduino程序逻辑:
void setup() {
// put your setup code here, to run once:
// 初始化代码放在此处,只运行一次
}
void loop() {
// put your main code here, to run repeatedly:
// 主要程序放在此处,反复运行,类似于C中的while(1)
}
三、传感器模块介绍
(一)温湿度传感器SHT30模块
1.基本介绍
通讯数字型传感器
湿度测量范围 | 0~100%RH |
湿度测量精度 | ±3&RH |
温度测量范围 | -40~125℃ |
温度测量精度 | ±0.3℃ |
工作电压 | 2.4~5.5VDC(宽电压) |
通讯方式 | IIC(0X44) |
2.引脚介绍
- VCC 电源正极 直接连接主控板的3.3V/5V
- GND 电源负极 直接连接主控板的GND
- SDA IIC数据 直接连接主控板的I2C1_SDA(PIN3)
- SCL IIC时钟 直接连接主控板的I2C1_SCL(PIN5)
3.基本程序介绍
前提:先在个人的Arduino ide中预安装SHT30的库(本文档后附)
#include <Wire.h>
#include <ClosedCube_SHT3XD.h>
ClosedCube_SHT3XD sht3xd;
void setup()
{
Serial.begin(9600);
Serial.println("ClosedCube SHT3XD Library - Single Shot Mode Example");
sht3xd.begin(0x44);
Serial.print("SHT3XD Serial #");
Serial.println(sht3xd.readSerialNumber());
}
void loop()
{
printResult("ClockStrech Mode", sht3xd.readTempAndHumidity(REPEATABILITY_LOW, MODE_CLOCK_STRETCH, 50));
delay(250);
printResult("Pooling Mode", sht3xd.readTempAndHumidity(REPEATABILITY_HIGH, MODE_POLLING, 50));
delay(250);
}
void printResult(String text, SHT3XD result) {
if (result.error == NO_ERROR) {
Serial.print(text);
Serial.print(": T=");
Serial.print(result.t);
Serial.print("C, RH=");
Serial.print(result.rh);
Serial.println("%");
}
else {
Serial.print(text);
Serial.print(": [ERROR] Code #");
Serial.println(result.error);
}
}
连接侯硬件的连线后,将代码烧录,打开串口监视器查看信息。
(二)光照强度传感器BH1750模块
1.基本介绍
通讯数字型传感器
光照强度范围 | 0~65535lx |
测量精度 | 1lx |
工作电压 | 3~5VDC(宽电压) |
通讯方式 | IIC |
2.引脚介绍
- VCC 电源正极 直接连接主控板的3.3V/5V
- GND 电源负极 直接连接主控板的GND
- SDA IIC数据 直接连接主控板的I2C1_SDA(PIN3)
- SCL IIC时钟 直接连接主控板的I2C1_SCL(PIN5)
- ADD IIC地址 直接连接主控板的VCC/GND,则IIC地址为0x5C/0x23
3.基本程序介绍
#include <Wire.h> //IIC
#include <math.h>
/*
* ADDR引脚=“H” IIC_address=0x5c
* ADDR引脚=“L” IIC_address=0x23
*/
int BH1750address = 0x23;
byte buff[2];
void setup(){
Wire.begin();
Serial.begin(9600);
}
void loop(){
int i;
uint16_t val=0;
BH1750_Init(BH1750address);
delay(200);
if(2==BH1750_Read(BH1750address))
{
val=((buff[0]<<8)|buff[1])/1.2;
Serial.print(val,DEC);
Serial.println("[lx]");
}
delay(150);
}
int BH1750_Read(int address)
{
int i=0;
Wire.beginTransmission(address);
Wire.requestFrom(address, 2);
while(Wire.available())
{
buff[i] = Wire.read(); // receive one byte
i++;
}
Wire.endTransmission();
return i;
}
void BH1750_Init(int address)
{
Wire.beginTransmission(address);
Wire.write(0x10);//1lx reolution 120ms
Wire.endTransmission();
}
连接侯硬件的连线后,将代码烧录,打开串口监视器查看信息。
(三)超声波测距仪SR04模块
1.基本介绍
通讯数字型传感器
射程范围 | 2cm~4m |
工作频率 | 40KHz |
工作电压 | DC5V |
工作电流 | 15mA |
输入触发信号 | 10us的TTL脉冲 |
输出回响信号 | 输出TTL信号,与脉冲成比例 |
2.引脚介绍
- VCC 电源正极 直接连接主控板的3.3V/5V
- GND 电源负极 直接连接主控板的GND
- TRIG 触发端 直接连接主控板的数字输出引脚 D2(PIN16)
- ECHO 接收端 直接连接主控板的数字输入引脚 D3(PIN28)
3.基本程序介绍
/*
* SR04超声波传感器驱动
* 串口显示检测距离
*/
//设定 WIO_Terminal 与HC-SR04 超声波测距模块的 的引脚连接
#define trigPin D2
#define echoPin D3
void setup() {
//初始化串口
Serial.begin(9600);
//初始化引脚状态
pinMode(trigPin,OUTPUT);
pinMode(echoPin,INPUT);
Serial.println("Ultrasonic sensor:");
}
void loop() {
// 产生一个10us的高脉冲去触发teigpin
digitalWrite(trigPin,LOW);
delayMicroseconds(2);
digitalWrite(trigPin,HIGH);
delayMicroseconds(10);
digitalWrite(trigPin,LOW);
//检测脉冲宽度并且计算距离
float distance;
distance = pulseIn(echoPin,HIGH)/58.00;
//串口输出距离
Serial.print(distance);
Serial.println("cm");
delay(1000);
}
四、系统总体程序
/****************LCD屏幕头文件**************************/
#include <TFT_eSPI.h> // Hardware-specific library
#include "Seeed_FS.h"
#include "Free_Fonts.h" //免费字体头文件
#include <SPI.h>
/*****************************************************/
/****************温度传感器sht30头文件*******************/
#include <Wire.h> // IIC协议
#include <ClosedCube_SHT3XD.h> //sht30头文件
/*****************************************************/
/******设定 主控板 与HC-SR04 超声波测距模块的 的引脚连接****/
#define trigPin D2 //(PIN16)
#define echoPin D3 //(PIN28)
/*****************************************************/
//组定义
TFT_eSPI tft = TFT_eSPI(); //lcd
ClosedCube_SHT3XD sht3xd; //sht30
//IIC协议从设备地址
int BH1750address = 0x23; //BH1750
int SHT30address = 0x44; //SHT30
byte buff[2];
void setup(void) {
Serial.begin(9600); //串口波特率9600
lcd_init();
//设定 超声波测距模块SR04 的引脚模式
pinMode(trigPin,OUTPUT); //触发端为输出
pinMode(echoPin,INPUT); //接收端为输入
}
void loop() {
TEMP_HUMI_display(); //读取并显示温湿度信息
delay(200);
Light_BH1750_display(); //读取并显示光照强度信息
delay(200);
Distance_SR04_display(); //读取并显示距离信息
delay(200);
}
/******************************************************
********************* lcd屏幕初始化 *******************
*****************************************************/
void lcd_init()
{
tft.init();
tft.setRotation(3); //TFT_LCD的旋转,确定四个角哪个角为(0,0)坐标原点, 0~3 3为正面
tft.fillScreen(TFT_BLACK); //填充背景为黑色
tft.setFreeFont(FM18);
//设定不同信息的具体含义显示
tft.drawString("TEMP: . *C",10,10); // temperature 温度
tft.drawString("HUMI: . %R",10,50); // humidity 湿度
tft.drawString("ILLU: Lx",10,90); // illumination 光照强度
tft.drawString("DIST: . cm",10,130); //distance 距离
}
/****************************************************
**************** SHT30温湿度传感器 *******************
***************************************************/
void TEMP_HUMI_display()
{
SHT3XD result;
sht3xd.begin(0x44);
result = sht3xd.readTempAndHumidity(REPEATABILITY_LOW, MODE_CLOCK_STRETCH, 50);
int Tz_pre,Tx_pre,Hz_pre,Hx_pre;
int Tz = (int)result.t;
int Tx = (int)(result.t*10)%10;
int Hz = (int)result.rh;
int Hx = (int)(result.rh*10)%10;
//温度整数
if(Tz_pre != Tz){
tft.drawNumber(Tz,116,10);
Tz_pre = Tz;
}
//温度小数
if(Tx_pre != Tx){
tft.drawNumber(Tx,176,10);
Tx_pre = Tx;
}
//湿度整数
if(Hz_pre != Hz){
tft.drawNumber(Hz,116,50);
Hz_pre = Hz;
}
//湿度小数
if(Hx_pre != Hx){
tft.drawNumber(Hx,176,50);
Hx_pre = Hx;
}
Wire.endTransmission();
}
/****************************************************
************* BH170 光照强度 传感器 ** *************
***************************************************/
int BH1750_Read(int address) //
{
int i=0;
Wire.beginTransmission(address);
Wire.requestFrom(address, 2);
while(Wire.available()) //
{
buff[i] = Wire.read(); // receive one byte
i++;
}
Wire.endTransmission();
return i;
}
void BH1750_Init(int address)
{
Wire.beginTransmission(address);
Wire.write(0x10);//1lx reolution 120ms
Wire.endTransmission();
}
void Light_BH1750_display(){
int i;
uint16_t val=0;
BH1750_Init(BH1750address);
delay(200);
if(2==BH1750_Read(BH1750address))
{
val=((buff[0]<<8)|buff[1])/1.2;
Serial.print(val,DEC);
Serial.println("[lx]");
if(val/10==0)
{
tft.fillRect(116, 90, 60, 30, TFT_BLACK);
tft.drawNumber(val,176,90);
}
else if(val/100==0)
{
tft.fillRect(116, 90, 40, 30, TFT_BLACK);
tft.drawNumber(val,156,90);
}
else if(val/1000==0)
{
tft.fillRect(116, 90, 20, 30, TFT_BLACK);
tft.drawNumber(val,136,90);
}
else if(val/10000==0)
tft.drawNumber(val,116,90);
}
}
/**************************************
********* SR04超声波测距 **************
*************************************/
void Distance_SR04_display() {
// 产生一个10us的高脉冲去触发teigpin
digitalWrite(trigPin,LOW);
delayMicroseconds(2);
digitalWrite(trigPin,HIGH);
delayMicroseconds(10);
digitalWrite(trigPin,LOW);
//检测脉冲宽度并且计算距离
float distance;
distance = pulseIn(echoPin,HIGH)/58.00;
int d01 = (int)(distance*10)%10;
int d1 = (int)distance%10;
int d10 = (int)(distance/10)%10;
int d100 = (int)(distance/100)%10;
if(d100!=0)
{
tft.drawNumber(d100,116,130);
tft.drawNumber(d10 ,136,130);
tft.drawNumber(d1 ,156,130);
tft.drawNumber(d01,196,130);
}
else if(d10!=0)
{
tft.fillRect(116, 130, 20, 30, TFT_BLACK);
tft.drawNumber(d10 ,136,130);
tft.drawNumber(d1 ,156,130);
tft.drawNumber(d01,196,130);
}
else
{
tft.fillRect(116, 130, 40, 30, TFT_BLACK);
tft.drawNumber(d1 ,156,130);
tft.drawNumber(d01,196,130);
}
//串口输出距离
Serial.print(distance);
Serial.println("cm");
}
程序编写过程中遇到的问题:
- 对于lcd库的很多函数无法正确使用,库程序里面不明白其含义(看了示例程序后)。
- 浮点型数据的显示,小数点后位数太多,最后先将浮点型数据强制转换为整型才使得每一个位显示。
- 该开始接线的时候,不知道IIC总线该接哪个IIC口。

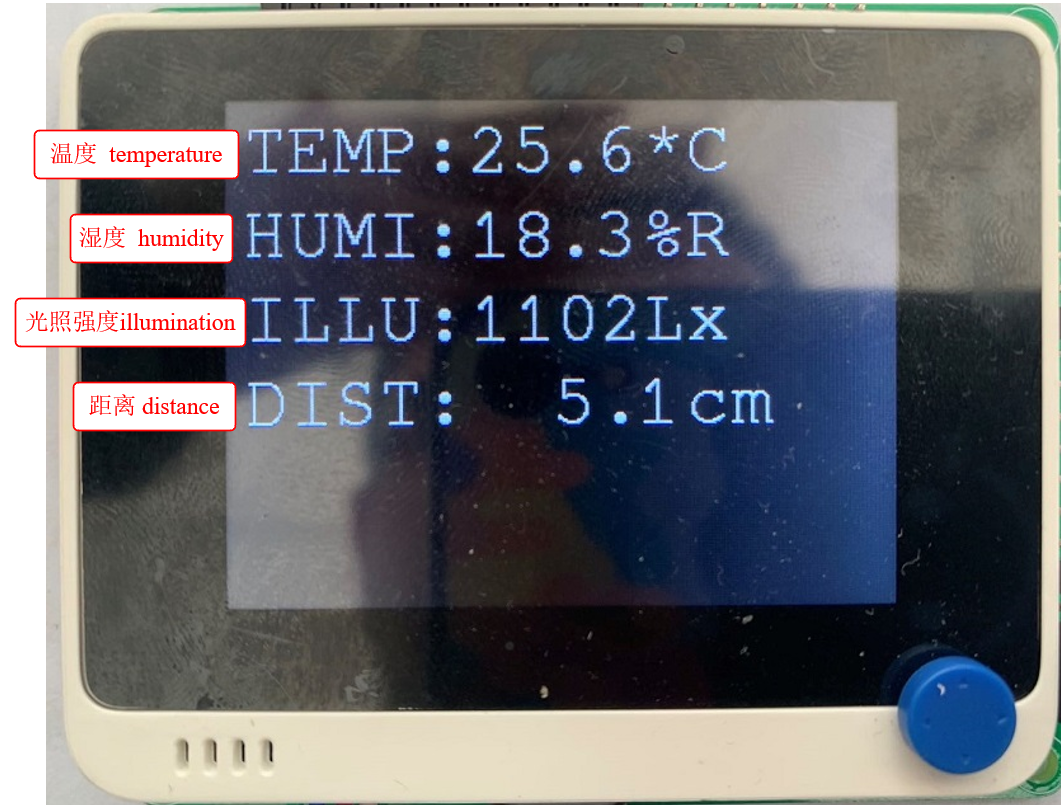

五、功能展示
六、心得体会
- Arduino的开源性,简单明了的程序编程非常适合纯小白上手。本人是熟悉模数电硬件和FPGA的学生,对这种风格不太容易接受,但是也被它的简单性给吸引到了。
- Wio Treminal内部资源非常丰富,本程序几乎没有怎么使用,等到有充足时间的时候一定要认真都做一遍。
- 对于嵌入式的图形界面GUI一直没有接触过,求大佬帮忙推荐个学习资源。
建议!!!:
活动后期或者最后可以请优秀成员(每个题目)仔细讲解其每一个模块内容(纯干货那种),对于我这种菜鸟会更加喜欢。
附件下载
MAIN.zip
直接烧录的文件代码
实例代码和库.zip
需要添加的库文件和一些模块的示例代码
