项目介绍

本项目基于Seeed的Wio Terminal，在Arduino IDE与VSCode平台开发（C++），可以通过内部的WIFI芯片通过API获取天气信息，并将当天的温湿度、空气质量等信息与三天的天气预报信息显示在LCD屏幕。

另外还加了一些实用花里胡哨的功能：

1. 系统初始化阶段设置了一个开屏主页；
2. 借助Wio后背的光传感器自动调节屏幕背光亮度；
3. 显示RTC时钟并自动校准等。

硬件介绍

Wio Terminal 是基于SAMD51的微控制器，具有Realtek RTL8720DN支持的无线连接，与Arduino和MicroPython兼容。它的运行速度为120MHz(最高可达200MHz)，4MB外部闪存和192KB RAM。它同时支持蓝牙和Wi-Fi，为物联网项目提供了骨架。Wio Terminal自身配有2.4寸LCD屏幕, 板载IMU(LIS3DHTR)，麦克风，蜂鸣器，microSD卡槽，光传感器和红外发射器(IR 940nm)。 最重要的是它还有两个用于Grove生态系统 的多功能Grove端口和40个Raspberry Pi兼容的GPIO引脚，用于支持更多附加组件。

各功能代码及说明

获取天气数据

天气数据的获取使用和风天气的API，可以去官网申请，有开发板（不可商用）与商业版（功能更强及可商用）的区别，商业版的API申请需记次数收费。Wio通过API访问数据并通过ArduinoJson解析，提取需要的信息并存储。

该部分的功能使用类对象实现OW_Weather，写成.h文件，类方法如下，含义顾名思义。

👉 参见Github: ESP8266 and ESP32 OpenWeather Client

class OW_Weather
{
	public:
    bool getForecast(OW_current *current, OW_forecast *forecast, String locationID, String units, String language, String api_key);
	void printCurrentWeather();
	void printForecastWeather();

	OW_current *current;	// pointer provided by sketch to the OW_current struct
    OW_forecast *forecast;	// pointer provided by sketch to the OW_forecast struct

	private:
	bool parseRequest(String url, url_type type);
	bool parseCurWeatherData(String str);
	bool parseForeWeatherData(String str);
	bool parseCurPollutionData(String str);
	bool parseForePollutionData(String str);

	private:
	String stream_data;
};

.cpp文件内为各对应方法的函数编写。

WIFI连接

WIFI的连接请参照Arduino及Seeed提供的示例，在此不赘述。

天气信息储存

所需要的天气数据包括（当然可以添加更多）：

1. 当天的天气、温湿度信息、风力等；
2. 当天的空气质量信息；
3. 三天的天气预报：天气、温度范围、空气质量预测等；
4. 天气信息更新的时间；
5. 对应的图标标号等。

这些信息使用结构体存储：

#define FORECAST_DAYS 3
/***************************************************************************************
** Description:   Structure for current weather
***************************************************************************************/
typedef struct OW_current
{
	String wea_updateTime;
	String temp;
	String icon;
	String text;
	String windscale;
	String humidity;

	/* Air pollution */
	String pol_updateTime;
	String level;
	String category;
	String pm10;
	String pm2p5;

} OW_current;

/***************************************************************************************
** Description:   Structure for forecast weather
***************************************************************************************/
typedef struct OW_forecast
{
	String wea_updateTime;

	String fxDate[FORECAST_DAYS];
	String tempMax[FORECAST_DAYS];
	String tempMin[FORECAST_DAYS];
	String iconDay[FORECAST_DAYS];
	String textDay[FORECAST_DAYS];
	String windscale[FORECAST_DAYS];
	String humidity[FORECAST_DAYS];

	/* Air pollution */
	String pol_updateTime;
	String aqi[FORECAST_DAYS];
	String level[FORECAST_DAYS];
	String category[FORECAST_DAYS];

} OW_forecast;

通过API获取数据

根据和风天气API开发文档可以知道获取某些数据需要输入何种格式的网址，例如获取北京空气质量预报（仅商用版API），则格式为：

https://api.qweather.com/v7/air/5d? + location=101010100 + &key=你的KEY + &gzip=n

⚠️ 请注意：最后的&gzip=n，虽然通过浏览器加不加这个无所谓，但是通过Wio访问需要加这个不压缩的限制。

通过上述链接从浏览器获取的信息如下（JSON格式）：

{"code":"200","updateTime":"2021-12-29T09:42+08:00","fxLink":"http://hfx.link/2ax4","daily":[{"fxDate":"2021-12-29","aqi":"29","level":"1","category":"优","primary":"NA"},{"fxDate":"2021-12-30","aqi":"38","level":"1","category":"优","primary":"NA"},{"fxDate":"2021-12-31","aqi":"64","level":"2","category":"良","primary":"PM2.5"},{"fxDate":"2022-01-01","aqi":"57","level":"2","category":"良","primary":"PM2.5"},{"fxDate":"2022-01-02","aqi":"58","level":"2","category":"良","primary":"PM2.5"}],"refer":{"sources":["QWeather","CNEMC"],"license":["commercial license"]}}

通过这个url获取数据的部分代码（也可参看Seeed提供的示例）：

bool OW_Weather::parseRequest(String url, url_type type)
{
	uint32_t dt = millis();
	const char* host = "api.qweather.com";

    if (!client.connect(host, 443))
    {
    	Serial.println("Connection failed!");
    	return false;
    }
    uint32_t timeout = millis();

    Serial.print("Sending GET request to "); Serial.print(host); Serial.println("...");
    client.print(String("GET ") + url + " HTTP/1.1\r\n" + "Host: " + host + "\r\n" + "Connection: close\r\n\r\n");

    while (client.available() || client.connected())
    {
		String line = client.readStringUntil('\n');
		if (line == "\r")
		{
			// Serial.println("Header end found.");
			break;
    	}

		if ((millis() - timeout) > 5000UL)
		{
			Serial.println("HTTP header timeout!");
			client.stop();
			return false;
		}
    }

    while (client.available())
    {
		stream_data += client.readStringUntil('\r');
		break;
    }

	bool result;
	result = parseForePollutionData(stream_data);
    Serial.print("Done in "); Serial.print(millis()-dt); Serial.println(" ms");
	stream_data = "";
    client.stop();
    return result;
}

其中，stream_data为网站发回的数据，为json格式，之后进入parseForePollutionData解析。

JSON解析

解析使用ArduinoJson.h及Assistant，注意你所使用的ArduinoJson的版本。在Assistant v6内，选择“SAMD21”、“Deserialize and filter”、“String”；之后输入网站返回的JSON文本，以及filter（参见Assistant 所提供的 Examples: OpenWeatherMap 看一下你就会写了），最后将所生成的代码copy即可，写成函数包装也可。承接上例，解析JSON数据：

bool OW_Weather::parseForePollutionData(String str)
{
	// String input;
	StaticJsonDocument<112> filter;
	filter["code"] = true;
	filter["updateTime"] = true;

	JsonObject filter_daily_0 = filter["daily"].createNestedObject();
	filter_daily_0["aqi"] = true;
	filter_daily_0["level"] = true;
	filter_daily_0["category"] = true;

	StaticJsonDocument<512> doc;

	DeserializationError error = deserializeJson(doc, str, DeserializationOption::Filter(filter));

	if (error)
	{
		Serial.print("deserializeJson() failed: ");
		Serial.println(error.c_str());
		return false;
	}

	const char* code = doc["code"]; // "200"
	const char* updateTime = doc["updateTime"]; // "2021-12-16T16:42+08:00"

	if (strcmp(code, "200") != 0)
	{
		Serial.println("Air pollution forecast request failed!");
		return false;
	}

	forecast -> pol_updateTime = updateTime;

	int i = 0;
	for (JsonObject daily_item : doc["daily"].as<JsonArray>())
	{
		const char* daily_item_aqi = daily_item["aqi"]; // "49", "50", "59", "79", "89"
		const char* daily_item_level = daily_item["level"]; // "1", "1", "2", "2", "2"
		const char* daily_item_category = daily_item["category"]; // "Excellent", "Excellent", "Good", "Good", ...

		if (i != 0)
		{
			forecast -> aqi[i-1] = daily_item_aqi;
			forecast -> level[i-1] = daily_item_level;
			forecast -> category[i-1] = daily_item_category;
		}
		if (i == FORECAST_DAYS)
			break;
		else
			i++;
	}

	return true;
}

至此，将网站返回的7天空气质量预测，取其中3天的AQI、Level、Category、updateTime信息存储至结构体，之后访问该类结构体即可访问数据。

解析后的数据包括图标编号一项，其图标下载及使用方式参见：

👉 和风天气图标
👉 Wio Loading Images

由于和风天气的图标格式为svg，转成能显示在Wio的8/16位BMP属实复杂，且其大小仅为16x16，显示效果不佳，因此只能换用其他的天气图标（大小32x32，显示效果好）：

👉 Weather Icons

但是这些图片的含义与和风天气也有所不同，因此只能选取部分天气显示图标，且仅使用白天的天气图标，并手动构建一个对应表（当然这不是最佳方案）：

const char* icon_table[20][2] =
{
    {"100", "wi-day-sunny"},
    {"101", "wi-cloudy"},
    {"102", "wi-cloud"},
    {"103", "wi-day-cloudy"},
    {"104", "wi-cloud"},
    {"150", "wi-night-clear"},
    {"154", "wi-cloud"},
    {"305", "wi-rain"},
    {"306", "wi-rain"},
    {"307", "wi-rain"},
    {"399", "wi-rain"},
    {"400", "wi-snow"},
    {"401", "wi-snow"},
    {"402", "wi-snow"},
    {"404", "wi-sleet"},
    {"409", "wi-snow"},
    {"501", "wi-fog"},
    {"502", "wi-hail"},
    {"504", "wi-dust"},
    {"507", "wi-sandstorm"}
};

上述代码，将获取的天气编号（自和风天气）转成新找的天气对应的图标编号，有些天气无法对应（例如小雪、中雪、大雪，但在新找的天气图标内没有更细分的因此可合并显示成一种图标），可简化显示。

查表获取天气图标名称并显示，图标会显示在当天天气信息右下角。

char* icon_pic_name = new char[40];
    int i = 0;
    for (i = 0; i <= 19; i++)
    {
        if (strcmp(icon_table[i][0], (current->icon).c_str()) == 0)
            break;
        if (i == 19)
        {
            Serial.println("No icon found!");
            return false;
        }
    }
    icon_pic_name = strcpy(icon_pic_name, icon_table[i][1]);
    icon_pic_name = strcat(icon_pic_name, ".bmp");

    drawImage<uint16_t>(icon_pic_name, 320-32, 240-32);

函数调用

在初始化中（虽然Arduino非要写成setup()、与loop()），可以由如下方式调用：

OW_Weather ow;	// Weather forecast library instance
OW_current *current = new OW_current;
OW_forecast *forecast = new OW_forecast;

Serial.println("Requesting weather information from QWeather...");
if (ow.getForecast(current, forecast, locationID, units, language, com_key) == true)
{
	ow.printCurrentWeather();
	ow.printForecastWeather();
}

其中，locationID、units、language的含义参见和风天气开发文档，可以通过宏定义等方式声明。com_key为你申请的API Key。

if内的两个print只是单纯的访问类结构体的变量通过串口打印方便debug，代码略。

而后，笔者设置按下按键(Key B)以手动更新一次天气数据：

if (digitalRead(WIO_KEY_C) == LOW)
{
	ow.getForecast(current, forecast, locationID, units, language, com_key);
	ow.printCurrentWeather();
	ow.printForecastWeather();
}

RTC时钟

👉 参见Wio RTC

使用NTP对RTC时钟进行校准，但没有上操作系统，因此时钟误差很大，而且访问NTP时常失败。该部分代码略。

LCD显示

Wio的显示屏外观、质量真是OK。对LCD屏的基本操作：

👉 参见Wio LCD

此外，为了丰富显示效果，加入了几种smooth font及图片（需要TF卡），参见上述链接。

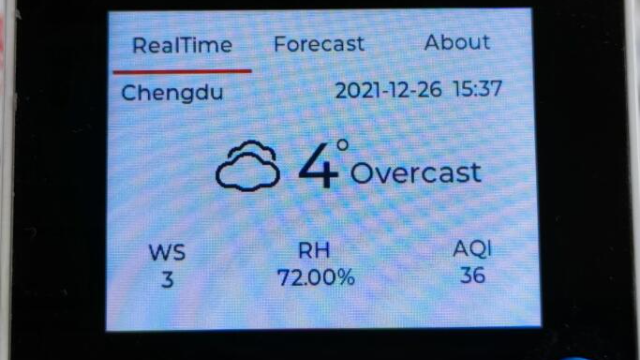

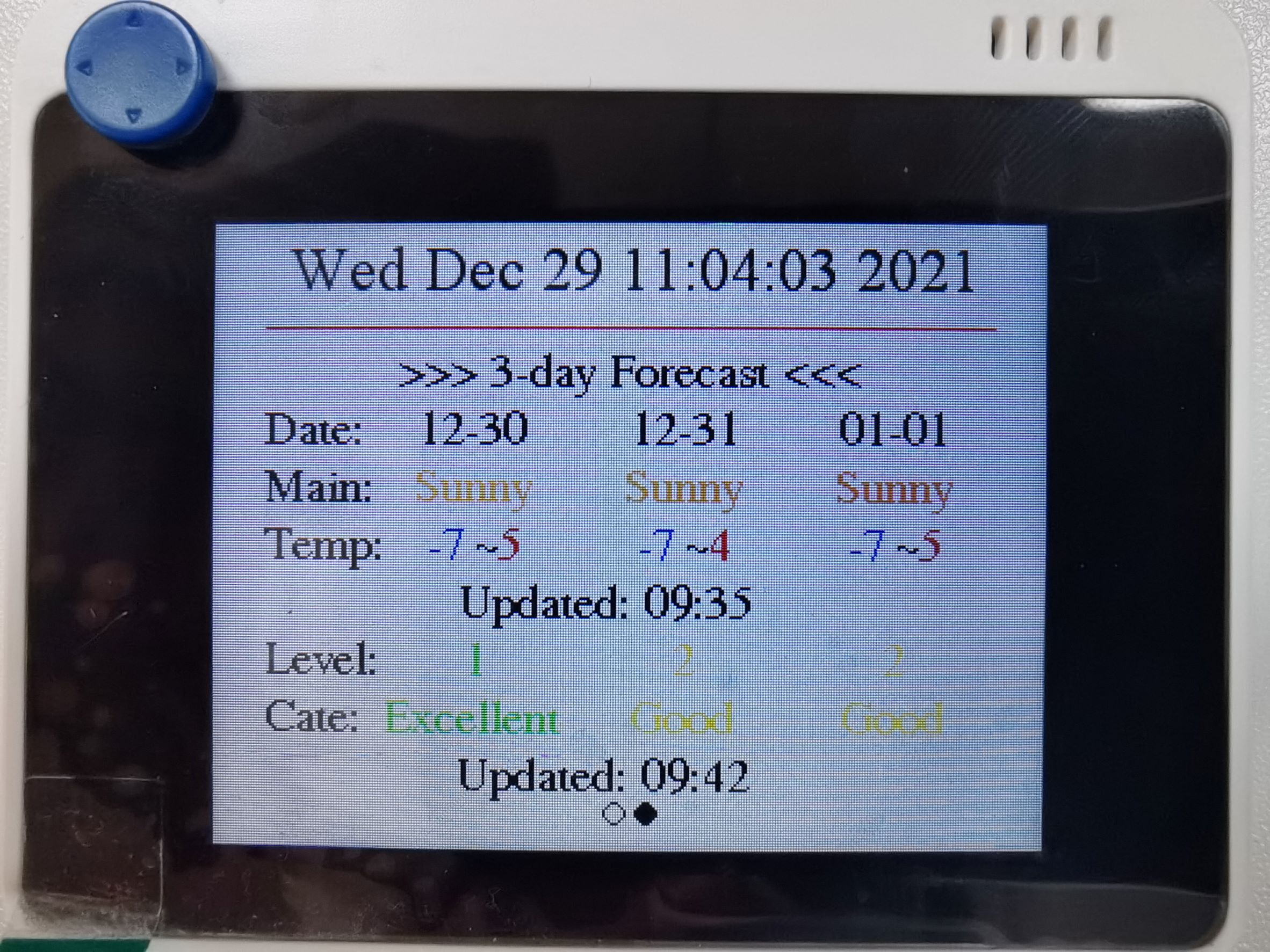

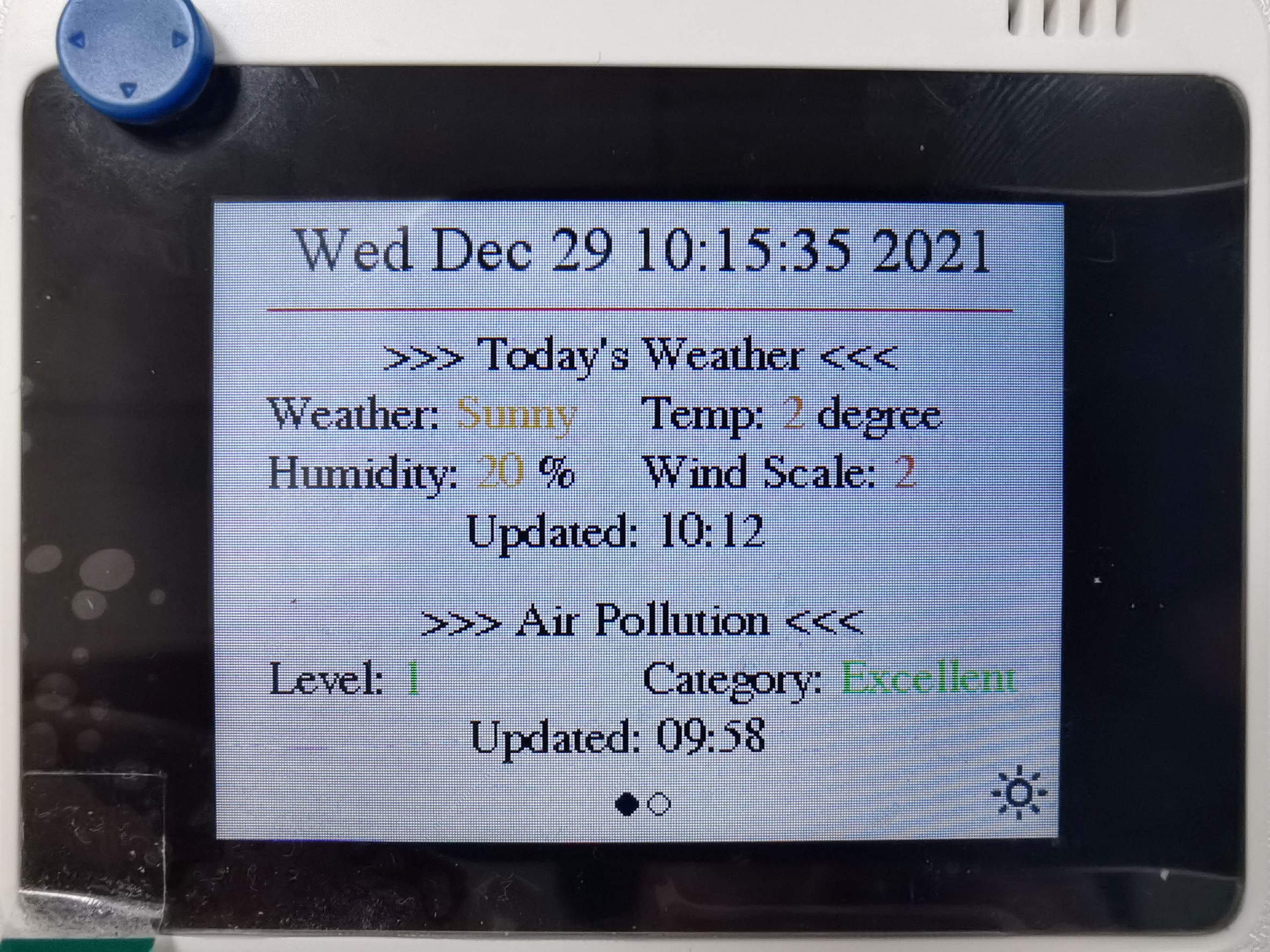

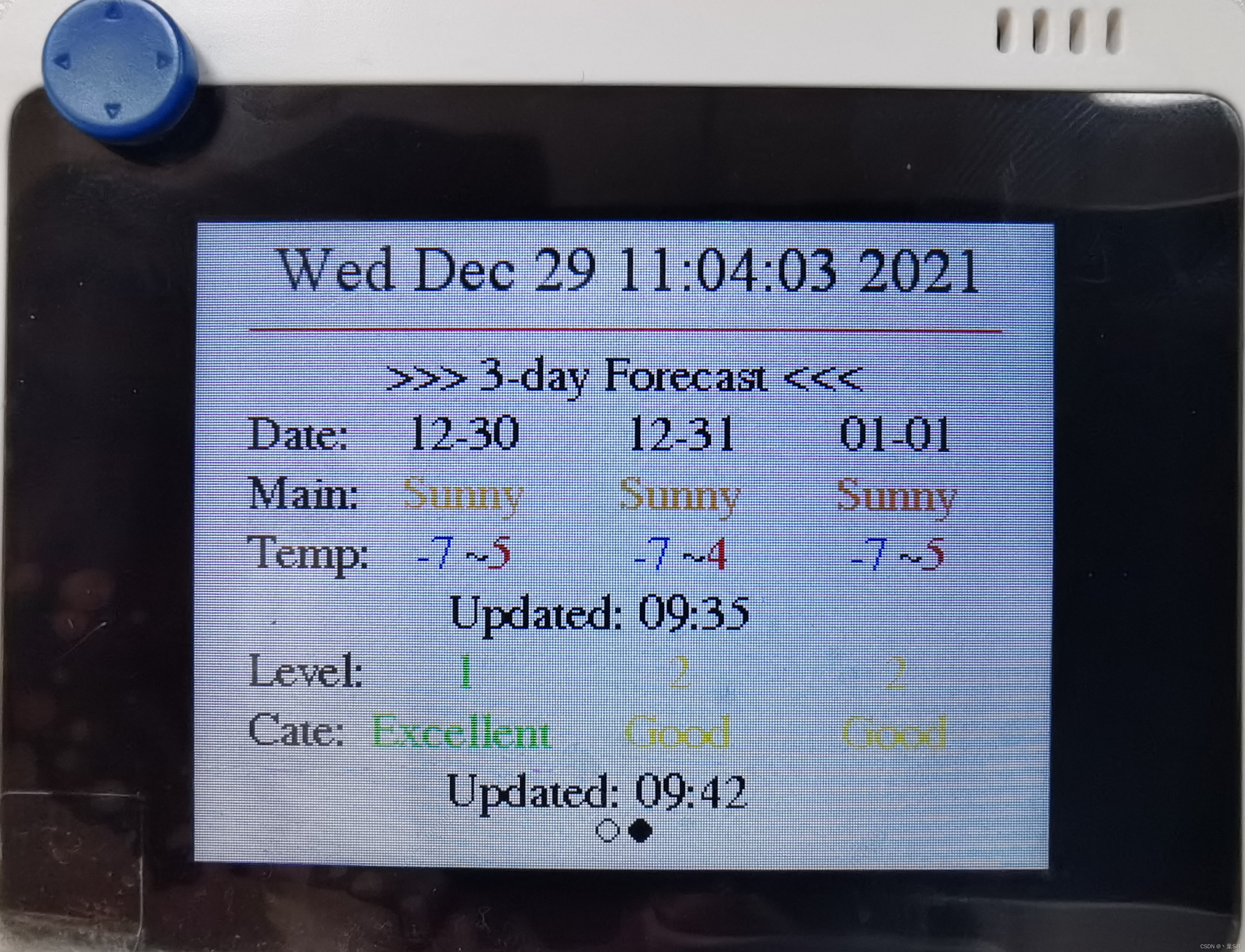

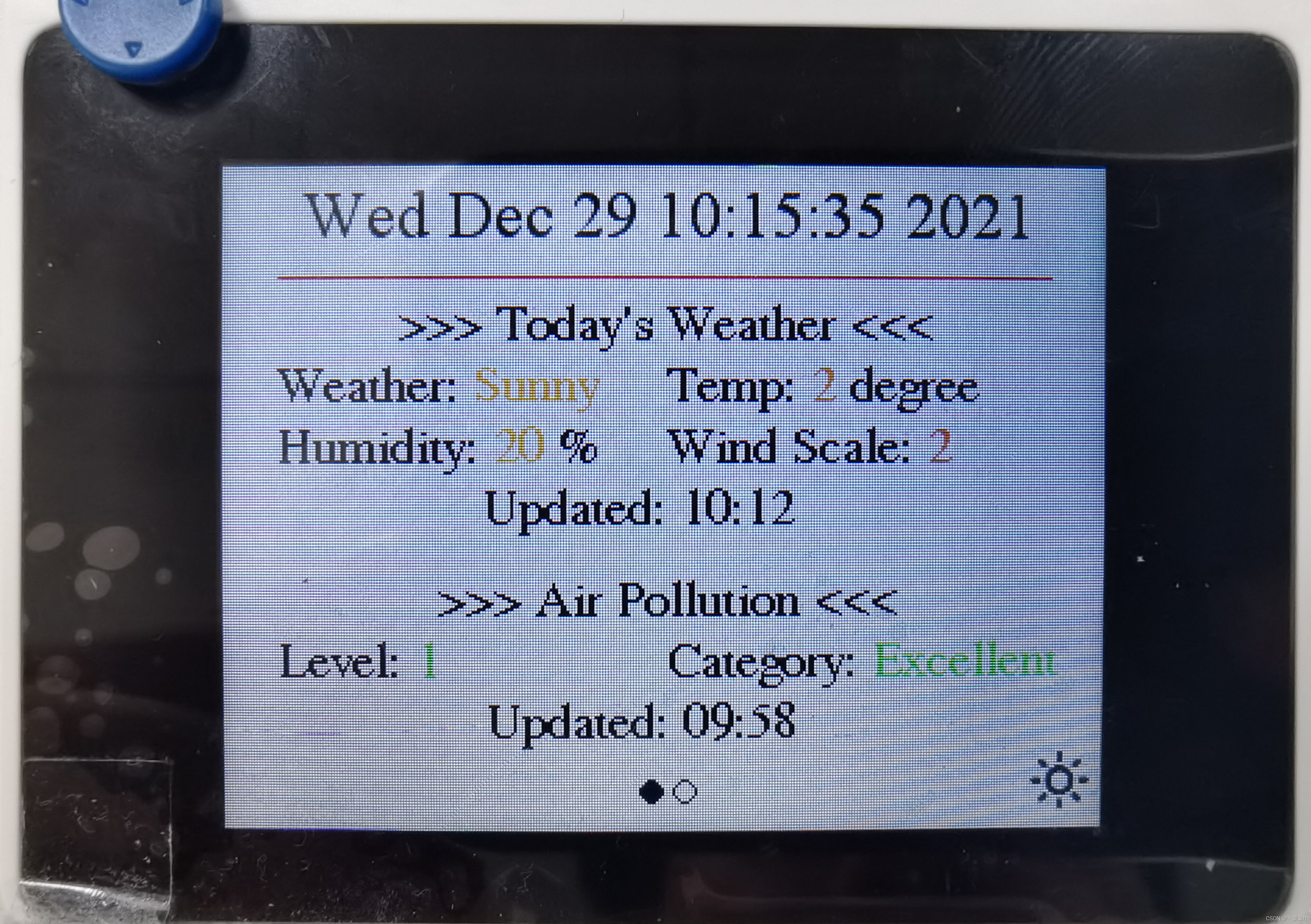

LCD显示效果的设计较为自由，按照上述链接设计的效果都比笔者的好看。此外，由于设计的页面无法一次性显示当天+三天预报，因此设置一个假页面切换功能（实际就是页面刷新显示不同内容），通过五向开关左右按键实现。其效果如图所示，右下角为天气图标，空气质量的颜色与等级对应。

可以发现“切换页面”的时候，下方黑点随之切换，以实现页面切换效果。其核心代码如下：

bool PageDisplay(int current_page)
{
    int xpos, ypos;
    xpos = tft_lcd.width() / 2;
    ypos = tft_lcd.height() - 15;
    tft_lcd.setTextDatum(MC_DATUM);

    if (current_page == 1)
    {
        tft_lcd.fillCircle(xpos - 6, ypos, 4, TFT_BLACK);
        tft_lcd.drawCircle(xpos + 6, ypos, 4, TFT_BLACK);
    }
    else if (current_page == 2)
    {
        tft_lcd.drawCircle(xpos - 6, ypos, 4, TFT_BLACK);
        tft_lcd.fillCircle(xpos + 6, ypos, 4, TFT_BLACK);
    }
    else
        return false;

    return true;
}

通过设置一个全局变量current_page记录，之后分别显示当天及三天天气信息时需要加上一句：

tft_lcd.fillRect(0, 50, 320, 215, BACKGROUND_COLOR);

将之前显示的内容填背景色方块以实现刷新效果。

自动调节LCD背光
根据Wio后背光传感器读取的数值调节背光亮度：

👉 参见Wio Light Sensor
👉 参见Controlling Brightness of the LCD Backlight（网页拉到底）

代码如下：

void setup()
{
	...
	pinMode(WIO_LIGHT, INPUT);
	...
}

/* 背光自动调节功能函数 */
uint8_t BacklightAdjust(int light_value)
{
    uint8_t cur_brightness;

    if (light_value <= 150)
    {
        cur_brightness = (uint8_t)15;
    }
    else if (light_value <= 300)
    {
        cur_brightness = (uint8_t)light_value / 10;
    }
    else if(light_value <= 600)
    {
        cur_brightness = (uint8_t)light_value / 10 + 10;
    }
    else
    {
        cur_brightness = backLight.getMaxBrightness();
    }
    backLight.setBrightness(cur_brightness);
    return cur_brightness;
}

⚠️ 注意：自动调节的效果基本根据经验设置，大致思路是光传感器数值小于150，背光值保持15，当数值大于600，保持最亮100，中间的话按经验尝试设置。（光传感器在LCD屏幕后面在某些场景下效果不理想）

此外，也可以设置一按键，切换手动/自动调节亮度，手动调节通过五向开关的上下实现。

if (blacklight_auto_adjust)
{
	cur_brightness = BacklightAdjust(analogRead(WIO_LIGHT));
}
else
{
	if (digitalRead(WIO_5S_UP) == LOW)
	{
		cur_brightness = cur_brightness + 10;
	}
	if (digitalRead(WIO_5S_DOWN) == LOW)
	{
		cur_brightness = cur_brightness - 10;
	}
	backLight.setBrightness(cur_brightness);
}

blacklight_auto_adjust全局变量记录亮度调节的设置(Manual or Auto)，cur_brightness为此时的背光亮度值。

初始化阶段屏幕主页整活

在工程初始化阶段，需要首先进行GPIO、WIFI、Serial、LCD的初始化，并联网获取RTC、天气信息等数据，耗时10秒左右，在此期间，LCD闲着没事干，因此显示一下头像、作者信息、提示“Initializing”的信息。

主要功能函数（显示图片与smooth font需要预先在TF卡内存好并插入TF卡至Wio，链接见前）：

void LCD_Init(uint16_t background_color)
{
    tft_lcd.begin();
    tft_lcd.setRotation(1);
    tft_lcd.fillScreen(background_color); //Black background
    backLight.initialize();

    drawImage<uint16_t>("logo_128x128.bmp", 160-128/2, 120-128/2-20);
    tft_lcd.setTextDatum(MC_DATUM);
    tft_lcd.setTextColor(TFT_BLACK, BACKGROUND_COLOR);
    tft_lcd.loadFont("CourierNewPS-ItalicMT-16");
    tft_lcd.drawString("By KafCoppelia", 160, 190);
}

void InitializingDisplay(void)
{
    tft_lcd.loadFont("TimesNewRomanPSMT-24");
    tft_lcd.drawString("Initializing...", 160, 220);
    tft_lcd.unloadFont();
}

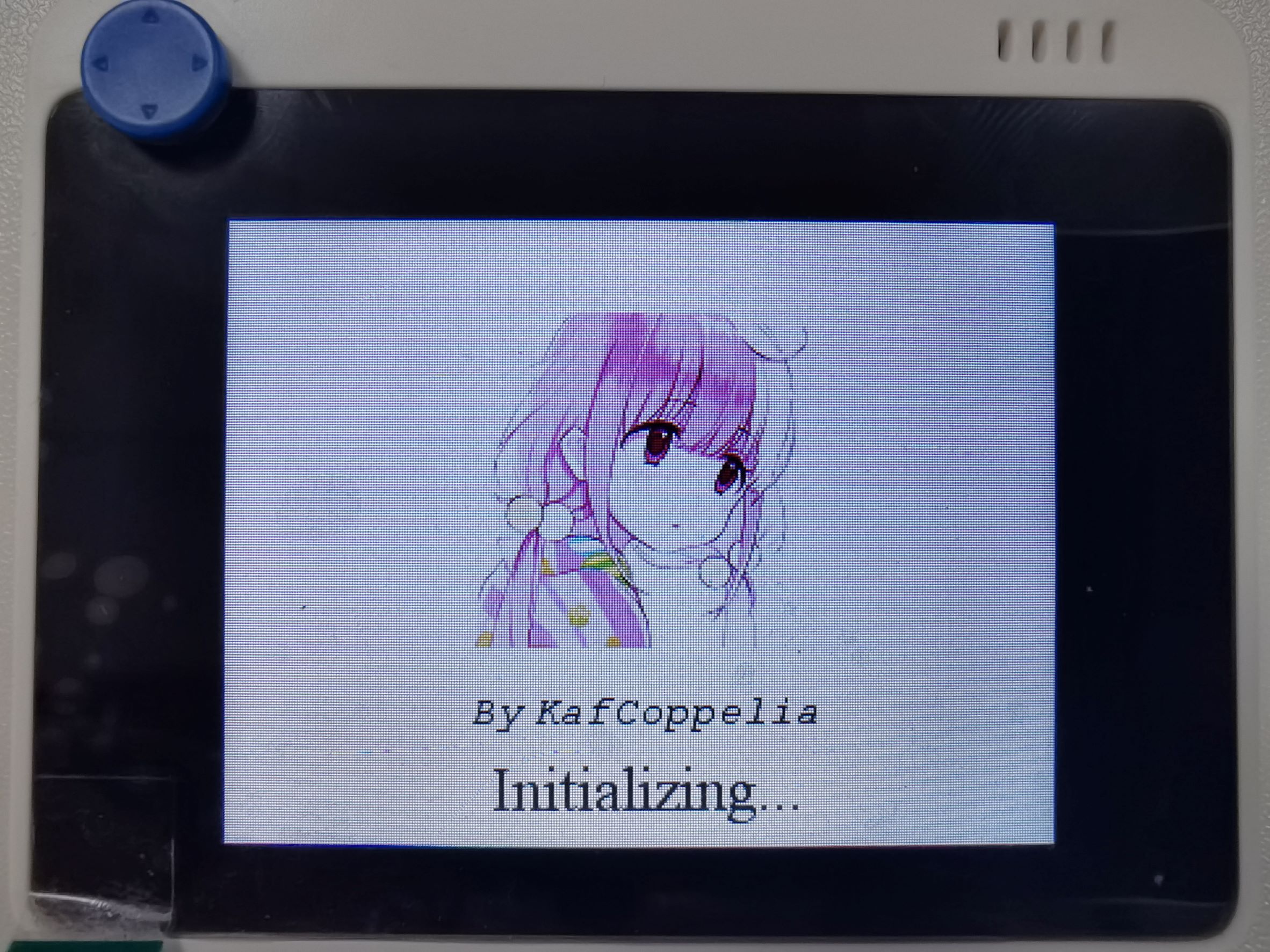

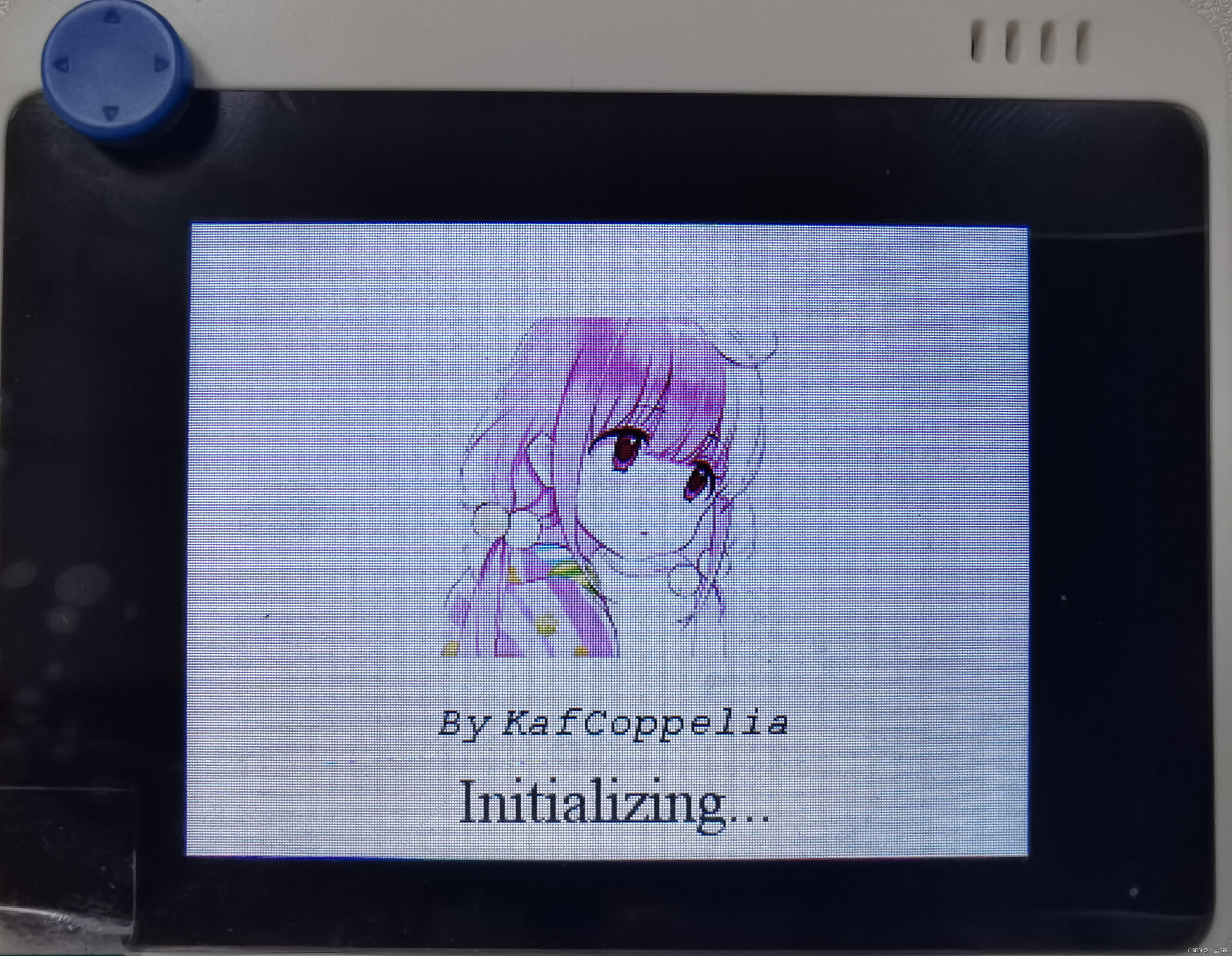

在setup()阶段调用这两个即可。效果如图所示：

功能展示

1. 开屏主页显示：见上图，当WIFI连接成功后，主页头像下会出现“Initializing”，表示正在获取天气信息，后续将WIFI的连接改为更智能一些（以适应多地wifi的切换，例如家与公司），且显示WIFI连接成功与否；
2. 两个天气信息的展示及切换，图见上，直男UI设计；
3. RTC时钟展示见上；
4. 自动调节背光亮度及更多见下方演示视频。

👉 项目演示视频参见上方。

总结与吐槽

此次项目实现了：

1. 当天天气信息（天气、温湿度、空气质量、风力、更新时间）与三天天气预报（天气、温度范围、空气质量、更新时间）的获取与更新；
2. RTC时钟（虽然不是很准）的校准与显示；
3. 一些杂七杂八的显示效果；
4. LCD背光亮度的自动调节。

Wio Terminal 内置的WIFI与蓝牙芯片使得该开发板可以简便地运用于IOT中，正面的LCD屏幕显示彩图效果很上眼，要是背部有个磁吸能吸在电脑主机或是书架上那将绝杀。Wio的背部还有40Pin，其拓展能力在此次项目中还没用上，可以说没用到Wio十分之一的功力。

此次项目也让我新接触到了Arduino IDE的开发环境及生态。BTW，Arduino IDE的开发环境是真的差劲，.h文件找半天；一些示例也没说明白，Seeed官网上的相关帮助网页还没中文，属实有点难顶。
