• 单电源供电：2.7 V至6 V
• 高输出电流：±250 mA
• 低电源电流：每个放大器750 µA
• 宽带宽：3 MHz
• 压摆率：5 V/μs
• 无反相
• 低输入电流
• 单位增益稳定
• 轨到轨输入和输出

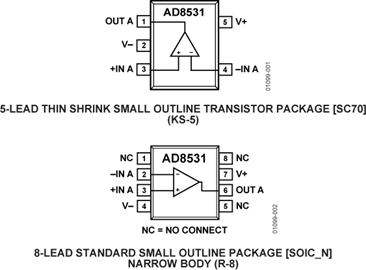

官网地址：https://www.analog.com/cn/products/ad8531.html

4、1.8' 128*120 RGB TET_LCD

三、关键性代码及说明

FFT关键代码：

#include "fix_fft.h"
#include <Wire.h>
#include <Adafruit_GFX.h>
#include "ssd1306.h"
  //------------------------------------------
  //------------------------------------------
  char im[128], data[128]; char x = 0, ylim = 60; int i = 0, val;
  //==============================================================
  void setup()
  {
    Serial.begin(9600);
    display.begin(SSD1306_SWITCHCAPVCC,0x3C);
    display.setTextSize(1);
    display.setTextColor(WHITE);
    display.clearDisplay();
    analogReference(DEFAULT);
  }
  //==============================================================
  void loop()
  {
    int min=1024, max=0;
    for (i=0; i <128; i++)     //take 128 samples
    {
      val = analogRead(A0);
      data[i] = val/4 - 128;
      im[i] = 0;
      if(val>max) max=val;    //store max & min sample
      if(val<min) min=val;
    }
  //------------------------------------------
  fix_fft(data, im, 7, 0);    //FFT on data
  //------------------------------------------
  display.clearDisplay();
  for (i=1; i<64; i++) //bar graph sketch on OLED display
  {
    int dat = sqrt(data[i] * data[i] + im[i] * im[i]);
    display.drawLine(i*2 + x, ylim, i*2 + x, ylim - dat, WHITE);
  }
  display.setCursor(0,0); display.print("  Spectrum Analyzer");
  display.display();
}


#include "ssd1306.h"

void setup()
{
    /* Replace the line below with ssd1306_128x32_i2c_init() if you need to use 128x32 display */
    ssd1306_128x64_i2c_init();
    ssd1306_fillScreen(0x00);
    ssd1306_setFixedFont(ssd1306xled_font6x8);
}

int progress = 0;

void loop()
{
    ssd1306_drawProgressBar( progress );
    progress++;
    if ( progress > 100 )
    {
        progress = 0;
        delay( 2000 );
    }
    else
    {
        delay( 50 );
    }
}

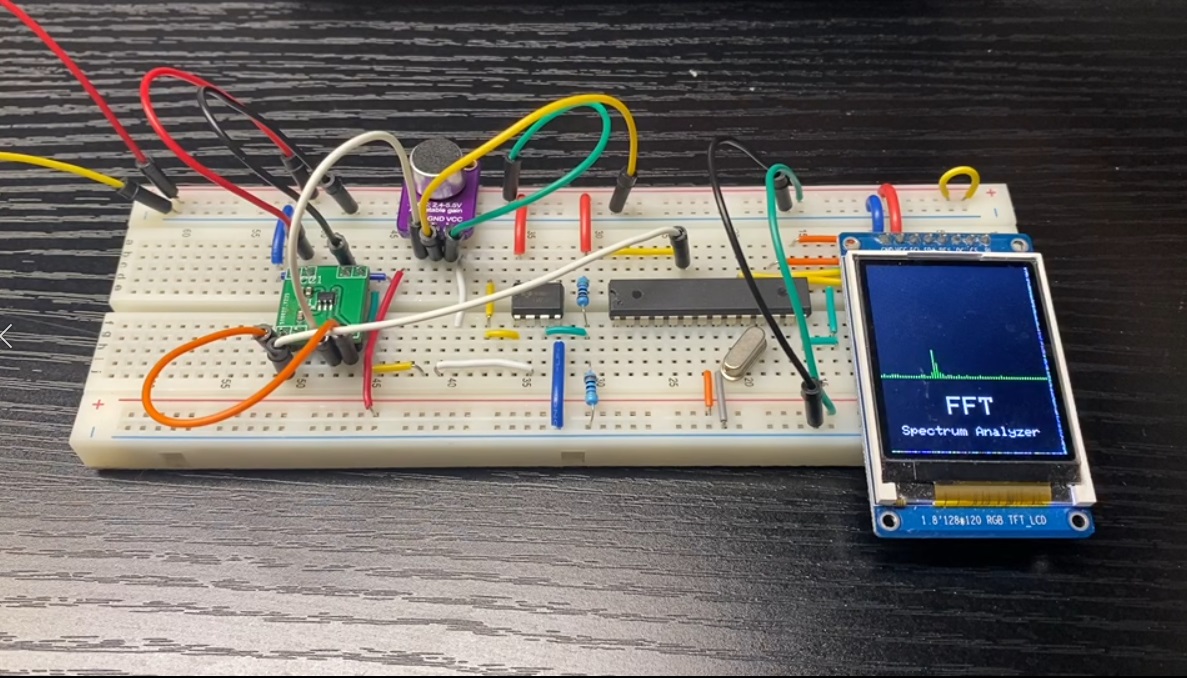

四、功能演示结果及说明

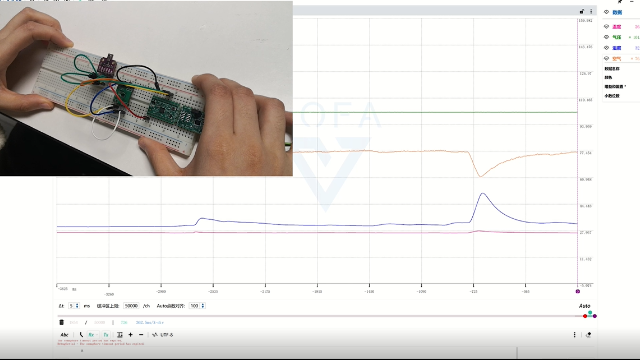

不同音量、不同频率的声音在屏幕上的波形各不相相同。
