FastBond智能可穿戴之心率检测

内容介绍

一、项目介绍（包括设计思路、软硬件介绍等）

本次选择的是fastbond主题一：智能可穿戴。利用美信公司IIC接口MAX30102心率传感器模块来实现心率BPM测量，并通过IIC接口oled12832显示，BPM(beats per minute)正常人通常在65-75。

二、项目用到的板卡、芯片、模块、仪器、设备等介绍

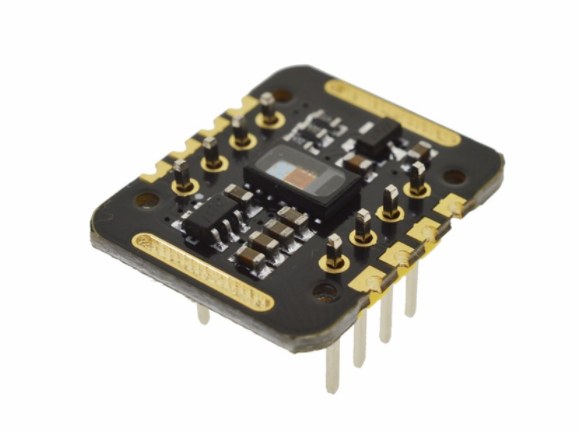

1、心率传感器MAX30102（Maxim）

MAX30102是一个集成的脉搏血氧仪和心率监测仪生物传感器的模块。它集成了一个红光LED和一个红外光LED、光电检测器、光器件，以及带环境光抑制的低噪声电子电路。
MAX30102采用一个1.8V电源和一个独立的5.0V用于内部LED的电源，应用于可穿戴设备进行心率和血氧采集检测，佩戴于手指、耳垂和手腕等处。标准的I2C兼容的通信接口可以将采集到的数值传输给Arduino、KL25Z等单片机进行心率和血氧计算。此外，该芯片还可通过软件关断模块，待机电流接近为零，实现电源始终维持供电状态。正因为其优异的性能，该芯片被大量应用在了三星Galaxy S系列手机。与前代产品MAX30100相比，该芯片集成了玻璃盖可以有效排除处界和内部光干扰，拥有最优可靠的性能。

优点和特点
· 心率监测器和脉搏血氧计传感器输入LED反射溶液
· 微型5.6毫米x 3.3毫米x 1.55毫米14针光学模块
· 集成的盖玻片提供最佳、坚固的
· 移动设备超低功率运行
· 可编程采样率和LED电流节电
· 低功率心率监测器（<1兆瓦）
· 超低停机电流（0.7μA，典型值）
· 快速数据输出能力
· 采样率高
· 强大的运动伪影复原能力
· 高信噪比
· -40°C至+85°C工作温度范围

2、电源芯片ADP7158（ADI）

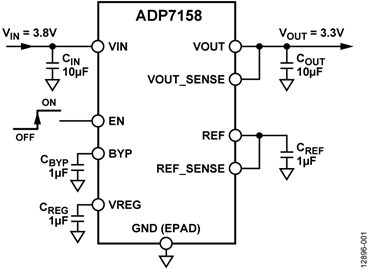

ADP7158是一款线性稳压器，采用2.3 V至5.5 V电源供电，最大输出电流为2 A。该器件采用先进的专有架构，提供高电源抑制和超低噪声特性，仅需一个10 μF陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。

FsgnKogDwDKKpL_0A8jb_Klds2Su

输入电压范围：2.3 V至5.5 V
可提供1.2 V至3.3 V的16路标准电压
最大负载电流：2 A
低噪声
- 100 Hz到100 kHz总积分噪声：0.9 µV rms
- 10 Hz到100 kHz总积分噪声：1.6 µV rms
噪声频谱密度：1.7 nV/√Hz（10 kHz到1 MHz）
电源抑制比(PSRR)
- 70 dB（1 kHz至100 kHz）；50 dB (1 MHz)，V_OUT = 3.3 V，V_IN = 4.0 V
电压差：200 mV（典型值，I_OUT = 2 A，V_OUT = 3.3 V）
初始精度：±0.6%（I_LOAD = 10 mA时）
在整个线路、负载与温度范围内的精度：±1.5%
静态电流：I_GND = 4.0 mA（空载），9.0 mA (2 A)
低关断电流：0.2 μA
使用10 µF陶瓷输出电容保持稳定
10引脚3 mm x 3 mm LFCSP和8引脚SOIC封装
精密使能
ADIsimPower工具支持

3、Arduino 2560

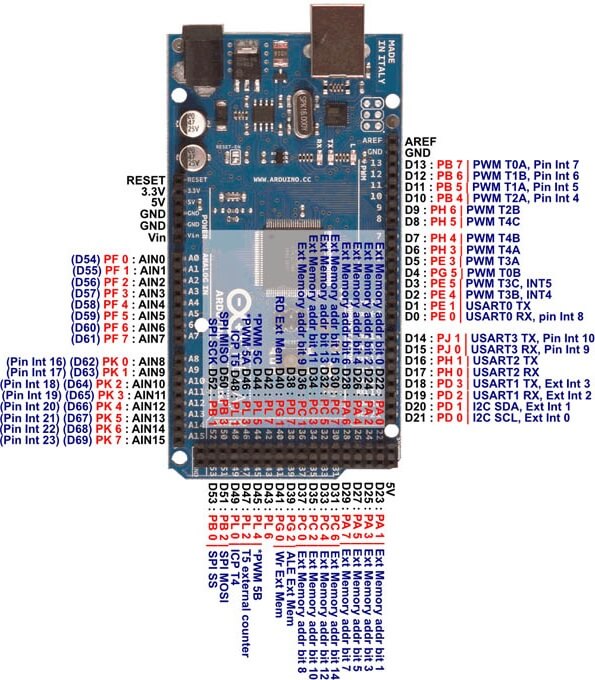

Arduino Mega 2560是基于ATmega2560的主控开发板。Arduino Mega2560是采用USB接口的核心电路板。具有54路数字输入输出，适合需要大量IO接口的设计。处理器核心是ATmega2560,同时具有54路数字输入/输出口，16路模拟输入，4路UART接口，一个16MHz晶体振荡器，一个USB口，一个电源插座，一个ICSP header和一个复位按钮。板上有支持一个主控板的所有资源。Arduino Mega2560也能兼容为Arduino NUO设计的扩展板。可以自动选择3中供电方式：外部直流电源通过电源插座供电；电池连接电源连接器的GND和VIN引脚；USB接口直流供电。

FvzOw3lSstgLmqLyGgMNy2P2UJ4y

4、0.96 oled显示屏

三、硬件设计

使用Arduino进行开发非常的便捷，他有强大的库支持，根据心率模块和Arduino2560的引脚图进行接线，连接上ADI的电源部分即可。

FjWwF7lRKp8KnT2P3kYTpshqkx7J

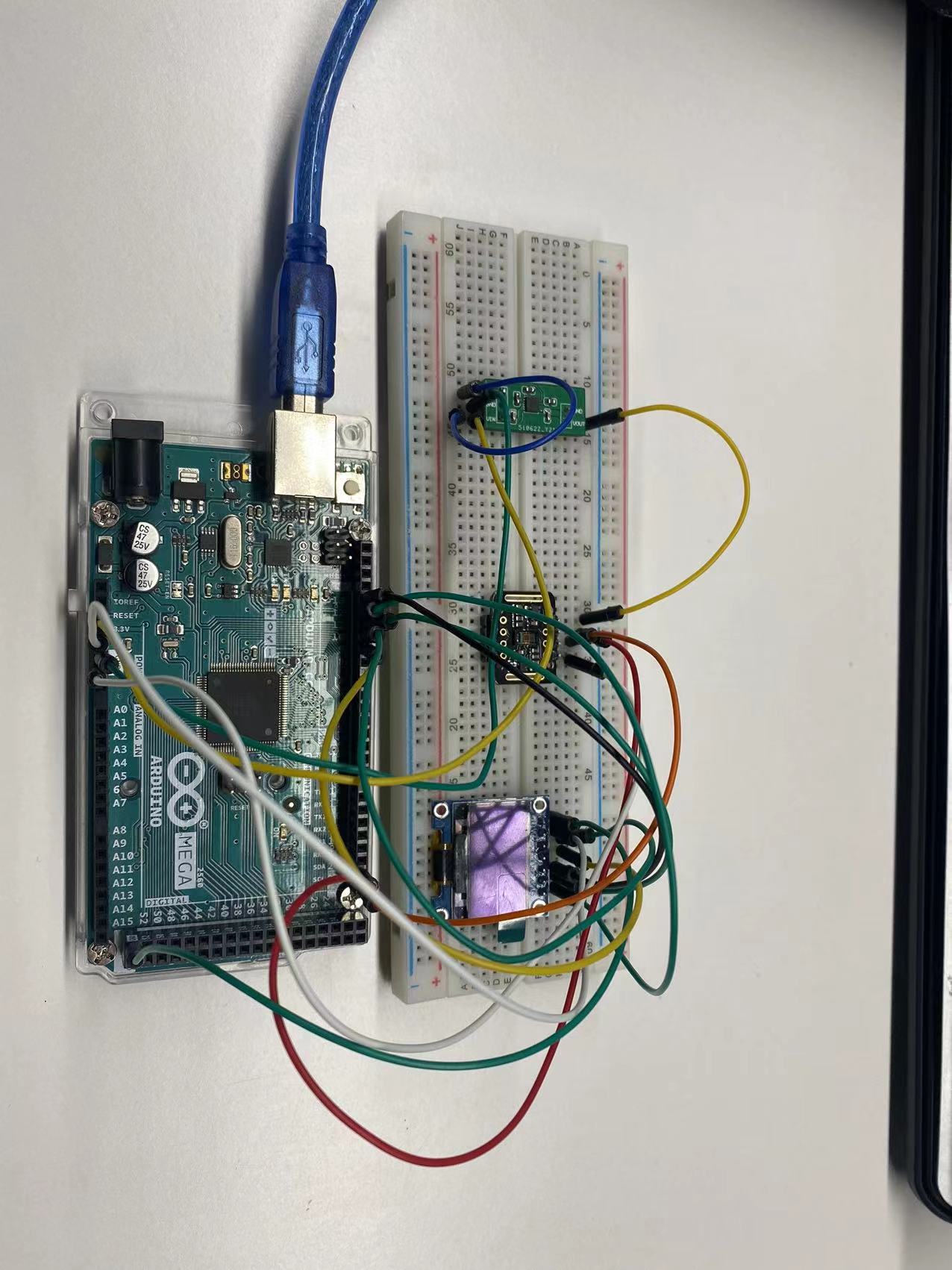

整体接线如上图

四、关键性代码说明

具体代码如下：

#include <Wire.h>
#include "MAX30105.h"
#include "heartRate.h"
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels

#define OLED_MOSI   9
#define OLED_CLK   10
#define OLED_DC    11
#define OLED_CS    12
#define OLED_RESET 13
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT,
  OLED_MOSI, OLED_CLK, OLED_DC, OLED_RESET, OLED_CS);


MAX30105 particleSensor;

const byte RATE_SIZE = 4; //Increase this for more averaging. 4 is good.
byte rates[RATE_SIZE]; //Array of heart rates
byte rateSpot = 0;
long lastBeat = 0; //Time at which the last beat occurred

float beatsPerMinute;
int beatAvg;

void setup()
{
  Serial.begin(115200);
  Serial.println("Initializing...");

  display.begin(SSD1306_SWITCHCAPVCC);

  display.clearDisplay();
  display.display();

  if (!particleSensor.begin(Wire, I2C_SPEED_FAST)) //Use default I2C port, 400kHz speed
  {
    Serial.println("MAX30105 was not found. Please check wiring/power. ");
    while (1);
  }

  Serial.println("Place your index finger on the sensor with steady pressure.");

  particleSensor.setup(); //Configure sensor with default settings
  particleSensor.setPulseAmplitudeRed(0x0A); //Turn Red LED to low to indicate sensor is running
  particleSensor.setPulseAmplitudeGreen(0); //Turn off Green LED


}

void loop()
{
  long irValue = particleSensor.getIR();
  if (irValue > 7000)
  {
  if (checkForBeat(irValue) == true)
  {
    long delta = millis() - lastBeat;
    lastBeat = millis();

    beatsPerMinute = 60 / (delta / 1000.0);

    if (beatsPerMinute < 255 && beatsPerMinute > 20)
    {
      rates[rateSpot++] = (byte)beatsPerMinute; //Store this reading in the array
      rateSpot %= RATE_SIZE; //Wrap variable

      //Take average of readings
      beatAvg = 0;
      for (byte x = 0 ; x < RATE_SIZE ; x++)
        beatAvg += rates[x];
      beatAvg /= RATE_SIZE;
    }
  }
    display.clearDisplay();

    display.setTextSize(2);
    display.setTextColor(WHITE);
    display.setCursor(50,0);
    display.println("BPM");
    display.setCursor(50,18);
    display.println(beatAvg); //显示BMP平均值
    display.display();

  Serial.print("IR=");
  Serial.print(irValue);
  Serial.print(", BPM=");
  Serial.print(beatsPerMinute);
  Serial.print(", Avg BPM=");
  Serial.print(beatAvg);
  Serial.println();
  delay(1);
  }
  else
  {
    display.clearDisplay();

    display.setTextSize(1);
    display.setTextColor(WHITE);
    display.setCursor(20,0);
    display.println("Please Place");
    display.setCursor(20,20);
    display.println("your finger ");
    display.display();
  }
}

五、心得体会

很幸运能发现这一次的活动，作为一个新手，有强大的arduino生态的支持，一切的难题都可以迎刃而解。后期也会在这个板字的基础上进行功能的扩充，增加计步器、时钟、温湿度等模块，逐步完善可穿戴的功能。
