项目介绍

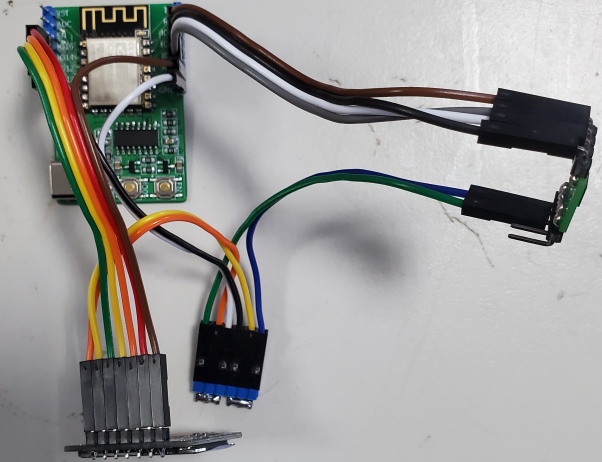

本项目基于ADT7320和MAX17624，实现了一个简单的体温检测，通过ADT7320接触人体表面，OLED屏幕显示出来。
使用器件
板载芯片有ADI的ADT7320和美信的MAX17624

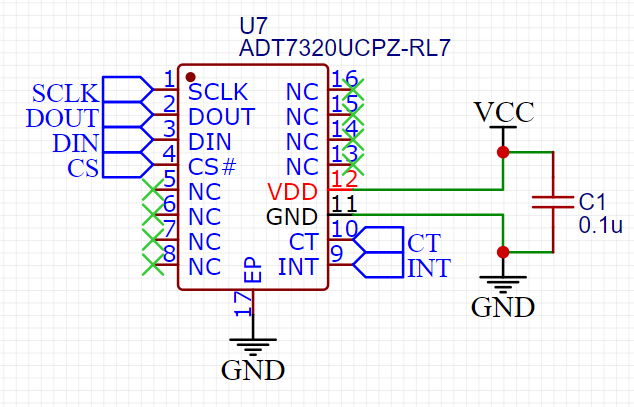

ADT7320

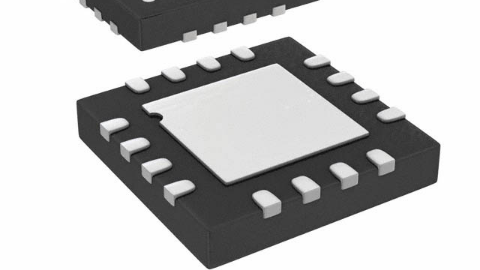

ADT7320是一款4 mm × 4 mm LFCSP封装高精度数字温度传感器，可在较宽的工业温度范围内提供突破性的性能。它内置一个带隙温度基准源, 一个温度传感器和一个16位模数转换器(ADC)，用来监控温度并进行数字转换，分辨率为0.0078°C。默认ADC分辨率设置为13位(0.0625°C)。ADC分辨率为用户可编程模式，可通过串行接口更改。
特性
高性能
温度精度：
±0.2°C(−10°C至+85°C, 3 V~3.3V)
±0.25°C(−20°C至+105°C, 3V~3.6V)
16位温度分辨率：0.0078°C
超低温漂：0.0073°C
NIST可溯源或相当功能
6 ms快速首次上电温度转换
易于实现
用户无需温度校准/校正
无需线性校正
低功耗
1 SPS(每秒采样率)省电模式
正常模式：700 μW(典型值，3.3 V)
关断模式：7 μW(典型值，3.3 V)
宽工作范围
温度范围：−40°C至+150℃
电压范围：2.7 V至5.5 V
可编程中断
临界过温中断
过温/欠温中断
SPI兼容型接口
16引脚、4 mm × 4 mm LFCSP封装，符合RoHS标准

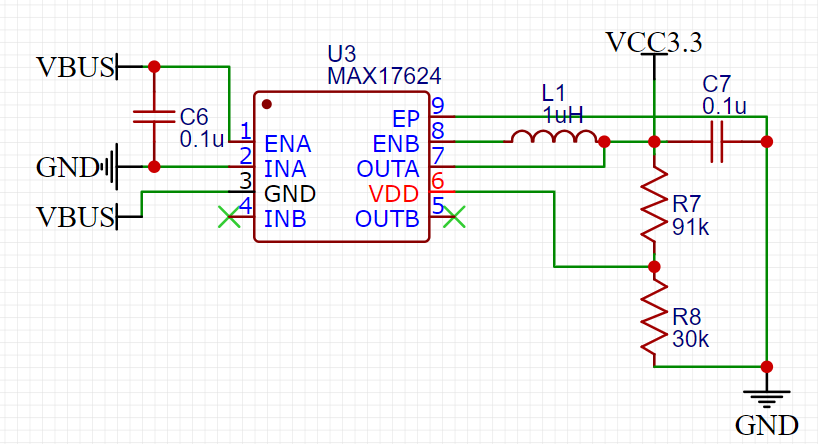

MAX17624
MAX17624是集成MOS管和内部补偿的高频同步降压DC-DC变换器。 MAX17624的输入电压范围为2.9V到5.5V，支持高达1A，输出电压可在0.8V到3.3V之间调节。
代码
#include <stdio.h>
#include <string.h>
#include <stdlib.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/queue.h"
#include "driver/gpio.h"
#include "esp_log.h"
#include "esp_system.h"
#include "esp_spi_flash.h"
#include "oledfont.h"
#define OLED_CMD 0 //写命令
#define OLED_DATA 1 //写数据
#define u8 unsigned char
#define u32 unsigned int
u8 OLED_GRAM[144][8];

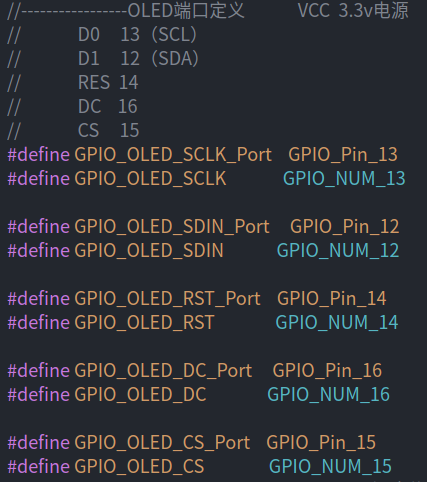

//-----------------OLED端口定义 VCC 3.3v电源
// D0 13（SCL）
// D1 12（SDA）
// RES 14
// DC 16
// CS 15
#define GPIO_OLED_SCLK_Port GPIO_Pin_13
#define GPIO_OLED_SCLK GPIO_NUM_13
#define GPIO_OLED_SDIN_Port GPIO_Pin_12
#define GPIO_OLED_SDIN GPIO_NUM_12
#define GPIO_OLED_RST_Port GPIO_Pin_14
#define GPIO_OLED_RST GPIO_NUM_14
#define GPIO_OLED_DC_Port GPIO_Pin_16
#define GPIO_OLED_DC GPIO_NUM_16
#define GPIO_OLED_CS_Port GPIO_Pin_15
#define GPIO_OLED_CS GPIO_NUM_15

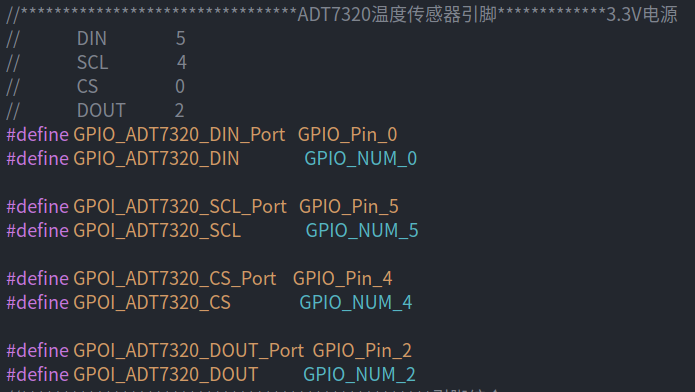

//*********************************ADT7320温度传感器引脚*************3.3V电源
// DIN 5
// SCL 4
// CS 0
// DOUT 2
#define GPIO_ADT7320_DIN_Port GPIO_Pin_0
#define GPIO_ADT7320_DIN GPIO_NUM_0
#define GPOI_ADT7320_SCL_Port GPIO_Pin_5
#define GPOI_ADT7320_SCL GPIO_NUM_5
#define GPOI_ADT7320_CS_Port GPIO_Pin_4
#define GPOI_ADT7320_CS GPIO_NUM_4
#define GPOI_ADT7320_DOUT_Port GPIO_Pin_2
#define GPOI_ADT7320_DOUT GPIO_NUM_2
//*************************************************引脚综合
#define GPIO_OLED_OUTPUT_IO_NUM (GPIO_OLED_SCLK_Port | GPIO_OLED_SDIN_Port | GPIO_OLED_RST_Port | GPIO_OLED_DC_Port | GPIO_OLED_CS_Port )
#define GPIO_ADT7320_OUTPUT_IO_NUM (GPIO_ADT7320_DIN_Port | GPOI_ADT7320_SCL_Port | GPOI_ADT7320_CS_Port)
#define GPIO_ADT7320_INPUT_IO_NUM GPOI_ADT7320_DOUT_Port
//*****************************************************************OLED
#define OLED_SCLK_Clr() gpio_set_level(GPIO_OLED_SCLK,0)//SCL
#define OLED_SCLK_Set() gpio_set_level(GPIO_OLED_SCLK,1)
#define OLED_SDIN_Clr() gpio_set_level(GPIO_OLED_SDIN,0)//DIN
#define OLED_SDIN_Set() gpio_set_level(GPIO_OLED_SDIN,1)
#define OLED_RST_Clr() gpio_set_level(GPIO_OLED_RST,0)//RES
#define OLED_RST_Set() gpio_set_level(GPIO_OLED_RST,1)
#define OLED_DC_Clr() gpio_set_level(GPIO_OLED_DC,0)//DC
#define OLED_DC_Set() gpio_set_level(GPIO_OLED_DC,1)
#define OLED_CS_Clr() gpio_set_level(GPIO_OLED_CS,0)//CS
#define OLED_CS_Set() gpio_set_level(GPIO_OLED_CS,1)
//***********************************************************ADT7320
// add the header file here
#define DIN_0 gpio_set_level(GPIO_ADT7320_DIN, 0)//O
#define DIN_1 gpio_set_level(GPIO_ADT7320_DIN, 1)//O
#define SCL_0 gpio_set_level(GPOI_ADT7320_SCL, 0)//O
#define SCL_1 gpio_set_level(GPOI_ADT7320_SCL, 1)//O
#define CS_0 gpio_set_level(GPOI_ADT7320_CS, 0)//O
#define CS_1 gpio_set_level(GPOI_ADT7320_CS, 1)//O
#define DOUT gpio_get_level(GPOI_ADT7320_DOUT)//I
//**************************************************************OLED模块
void OLED_ClearPoint(u8 x,u8 y);
void OLED_ColorTurn(u8 i);
void OLED_DisplayTurn(u8 i);
void OLED_WR_Byte(u8 dat,u8 cmd);
void OLED_DisPlay_On(void);
void OLED_DisPlay_Off(void);
void OLED_Refresh(void);
void OLED_Clear(void);
void OLED_DrawPoint(u8 x,u8 y);
void OLED_DrawLine(u8 x1,u8 y1,u8 x2,u8 y2);
void OLED_DrawCircle(u8 x,u8 y,u8 r);
void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size1);
void OLED_ShowString(u8 x,u8 y,u8 *chr,u8 size1);
void OLED_ShowNum(u8 x,u8 y,u32 num,u8 len,u8 size1);
void OLED_ShowChinese(u8 x,u8 y,u8 num,u8 size1);
void OLED_ScrollDisplay(u8 num,u8 space);
void OLED_WR_BP(u8 x,u8 y);
void OLED_ShowPicture(u8 x0,u8 y0,u8 x1,u8 y1,u8 BMP[]);
static void OLED_Init(void);
//*********************************************************************************ADT7320温度传感器
unsigned int ReadFromADT7320ViaSPI(unsigned int reg_address, unsigned int Bit);
void WriteToADT7320ViaSPI(unsigned int reg_address, unsigned int reg_data, unsigned int Bit);
//*******************************************************************************************************************主函数
void app_main(void)
{
gpio_config_t io_conf;
//disable interrupt
io_conf.intr_type = GPIO_INTR_DISABLE;
//set as output mode
io_conf.mode = GPIO_MODE_OUTPUT;
//bit mask of the pins that you want to set,e.g.GPIO15/16
io_conf.pin_bit_mask = GPIO_OLED_OUTPUT_IO_NUM | GPIO_ADT7320_OUTPUT_IO_NUM;
//disable pull-down mode
io_conf.pull_down_en = 0;
//disable pull-up mode
io_conf.pull_up_en = 1;
//configure GPIO with the given settings
gpio_config(&io_conf);
//interrupt of rising edge
io_conf.intr_type = GPIO_INTR_POSEDGE;
//bit mask of the pins, use GPIO4/5 here
io_conf.pin_bit_mask = GPIO_ADT7320_INPUT_IO_NUM;
//set as input mode
io_conf.mode = GPIO_MODE_INPUT;
//enable pull-up mode
io_conf.pull_up_en = 1;
gpio_config(&io_conf);
gpio_set_level(GPIO_OLED_SCLK, 1);
gpio_set_level(GPIO_OLED_SDIN, 1);
gpio_set_level(GPIO_OLED_RST, 1);
gpio_set_level(GPIO_OLED_CS, 1);
gpio_set_level(GPIO_OLED_DC, 1);
OLED_Init();
OLED_ColorTurn(0);//0正常显示，1 反色显示
OLED_DisplayTurn(0);//0正常显示 1 屏幕翻转显示
OLED_Refresh();
// OLED_ShowChinese(0,0,0,16);//中
// OLED_ShowChinese(18,0,1,16);//景
// OLED_ShowChinese(36,0,2,16);//园
// OLED_ShowChinese(54,0,3,16);//电
// OLED_ShowChinese(72,0,4,16);//子
// OLED_ShowChinese(90,0,5,16);//科
// OLED_ShowChinese(108,0,6,16);//技
OLED_ShowString(0,0,(u8 *)"Target",16);
OLED_ShowString(0,16,(u8 *)"Temperature:",16);
OLED_ShowString(36,32,(u8 *)".",24);
OLED_ShowString(72,32,(u8 *)"'C",24);
OLED_Refresh();
WriteToADT7320ViaSPI(0x01,0x80,8);
int cnt = 0;
int value = 0;
int Tmp;
while (1) {
cnt++;
// OLED_ShowString(63,48,(u8 *)"CODE:",16);
// WriteToADT7320ViaSPI(0x01,0x80,8);
vTaskDelay(500/ portTICK_RATE_MS);
value = ReadFromADT7320ViaSPI(0x02,16);
vTaskDelay(500/ portTICK_RATE_MS);
Tmp=(int)((value)*0.78);
// OLED_ShowNum(0,32,value,5,24);
OLED_ShowNum(0,32,(Tmp / 100),3,24);
OLED_ShowNum(48,32,(Tmp % 100),2,24);
OLED_Refresh();
printf("%d\n",value);
printf("%d\n",cnt);
if (cnt > 500)
{
cnt = 0;
}
}
}
//************************************************************************************************************************************************************
//反显函数
void OLED_ColorTurn(u8 i)
{
if(i==0)
{
OLED_WR_Byte(0xA6,OLED_CMD);//正常显示
}
if(i==1)
{
OLED_WR_Byte(0xA7,OLED_CMD);//反色显示
}
}
//屏幕旋转180度
void OLED_DisplayTurn(u8 i)
{
if(i==0)
{
OLED_WR_Byte(0xC8,OLED_CMD);//正常显示
OLED_WR_Byte(0xA1,OLED_CMD);
}
if(i==1)
{
OLED_WR_Byte(0xC0,OLED_CMD);//反转显示
OLED_WR_Byte(0xA0,OLED_CMD);
}
}
void OLED_WR_Byte(u8 dat,u8 cmd)
{
u8 i;
if(cmd)
OLED_DC_Set();
else
OLED_DC_Clr();
OLED_CS_Clr();
for(i=0;i<8;i++)
{
OLED_SCLK_Clr();
if(dat&0x80)
OLED_SDIN_Set();
else
OLED_SDIN_Clr();
OLED_SCLK_Set();
dat<<=1;
}
OLED_CS_Set();
OLED_DC_Set();
}
//开启OLED显示
void OLED_DisPlay_On(void)
{
OLED_WR_Byte(0x8D,OLED_CMD);//电荷泵使能
OLED_WR_Byte(0x14,OLED_CMD);//开启电荷泵
OLED_WR_Byte(0xAF,OLED_CMD);//点亮屏幕
}
//关闭OLED显示
void OLED_DisPlay_Off(void)
{
OLED_WR_Byte(0x8D,OLED_CMD);//电荷泵使能
OLED_WR_Byte(0x10,OLED_CMD);//关闭电荷泵
OLED_WR_Byte(0xAF,OLED_CMD);//关闭屏幕
}
//更新显存到OLED
void OLED_Refresh(void)
{
u8 i,n;
for(i=0;i<8;i++)
{
OLED_WR_Byte(0xb0+i,OLED_CMD); //设置行起始地址
OLED_WR_Byte(0x00,OLED_CMD); //设置低列起始地址
OLED_WR_Byte(0x10,OLED_CMD); //设置高列起始地址
for(n=0;n<128;n++)
OLED_WR_Byte(OLED_GRAM[n][i],OLED_DATA);
}
}
//清屏函数
void OLED_Clear(void)
{
u8 i,n;
for(i=0;i<8;i++)
{
for(n=0;n<128;n++)
{
OLED_GRAM[n][i]=0;//清除所有数据
}
}
OLED_Refresh();//更新显示
}
//画点
//x:0~127
//y:0~63
void OLED_DrawPoint(u8 x,u8 y)
{
u8 i,m,n;
i=y/8;
m=y%8;
n=1<<m;
OLED_GRAM[x][i]|=n;
}
//清除一个点
//x:0~127
//y:0~63
void OLED_ClearPoint(u8 x,u8 y)
{
u8 i,m,n;
i=y/8;
m=y%8;
n=1<<m;
OLED_GRAM[x][i]=~OLED_GRAM[x][i];
OLED_GRAM[x][i]|=n;
OLED_GRAM[x][i]=~OLED_GRAM[x][i];
}
//画线
//x:0~128
//y:0~64
void OLED_DrawLine(u8 x1,u8 y1,u8 x2,u8 y2)
{
u8 i,k,k1,k2;
if((x1<0)||(x2>128)||(y1<0)||(y2>64)||(x1>x2)||(y1>y2))return;
if(x1==x2) //画竖线
{
for(i=0;i<(y2-y1);i++)
{
OLED_DrawPoint(x1,y1+i);
}
}
else if(y1==y2) //画横线
{
for(i=0;i<(x2-x1);i++)
{
OLED_DrawPoint(x1+i,y1);
}
}
else //画斜线
{
k1=y2-y1;
k2=x2-x1;
k=k1*10/k2;
for(i=0;i<(x2-x1);i++)
{
OLED_DrawPoint(x1+i,y1+i*k/10);
}
}
}
//x,y:圆心坐标
//r:圆的半径
void OLED_DrawCircle(u8 x,u8 y,u8 r)
{
int a, b,num;
a = 0;
b = r;
while(2 * b * b >= r * r)
{
OLED_DrawPoint(x + a, y - b);
OLED_DrawPoint(x - a, y - b);
OLED_DrawPoint(x - a, y + b);
OLED_DrawPoint(x + a, y + b);
OLED_DrawPoint(x + b, y + a);
OLED_DrawPoint(x + b, y - a);
OLED_DrawPoint(x - b, y - a);
OLED_DrawPoint(x - b, y + a);
a++;
num = (a * a + b * b) - r*r;//计算画的点离圆心的距离
if(num > 0)
{
b--;
a--;
}
}
}
//在指定位置显示一个字符,包括部分字符
//x:0~127
//y:0~63
//size:选择字体 12/16/24
//取模方式 逐列式
void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size1)
{
u8 i,m,temp,size2,chr1;
u8 y0=y;
size2=(size1/8+((size1%8)?1:0))*(size1/2); //得到字体一个字符对应点阵集所占的字节数
chr1=chr-' '; //计算偏移后的值
for(i=0;i<size2;i++)
{
if(size1==12)
{temp=asc2_1206[chr1][i];} //调用1206字体
else if(size1==16)
{temp=asc2_1608[chr1][i];} //调用1608字体
else if(size1==24)
{temp=asc2_2412[chr1][i];} //调用2412字体
else return;
for(m=0;m<8;m++) //写入数据
{
if(temp&0x80)OLED_DrawPoint(x,y);
else OLED_ClearPoint(x,y);
temp<<=1;
y++;
if((y-y0)==size1)
{
y=y0;
x++;
break;
}
}
}
}
//显示字符串
//x,y:起点坐标
//size1:字体大小
//*chr:字符串起始地址
void OLED_ShowString(u8 x,u8 y,u8 *chr,u8 size1)
{
while((*chr>=' ')&&(*chr<='~'))//判断是不是非法字符!
{
OLED_ShowChar(x,y,*chr,size1);
x+=size1/2;
if(x>128-size1) //换行
{
x=0;
y+=2;
}
chr++;
}
}
//m^n
u32 OLED_Pow(u8 m,u8 n)
{
u32 result=1;
while(n--)
{
result*=m;
}
return result;
}
////显示2个数字
////x,y :起点坐标
////len :数字的位数
////size:字体大小
void OLED_ShowNum(u8 x,u8 y,u32 num,u8 len,u8 size1)
{
u8 t,temp;
for(t=0;t<len;t++)
{
temp=(num/OLED_Pow(10,len-t-1))%10;
if(temp==0)
{
OLED_ShowChar(x+(size1/2)*t,y,'0',size1);
}
else
{
OLED_ShowChar(x+(size1/2)*t,y,temp+'0',size1);
}
}
}
//显示汉字
//x,y:起点坐标
//num:汉字对应的序号
//取模方式 列行式
void OLED_ShowChinese(u8 x,u8 y,u8 num,u8 size1)
{
u8 i,m,n=0,temp,chr1;
u8 x0=x,y0=y;
u8 size3=size1/8;
while(size3--)
{
chr1=num*size1/8+n;
n++;
for(i=0;i<size1;i++)
{
if(size1==16)
{temp=Hzk1[chr1][i];}//调用16*16字体
else if(size1==24)
{temp=Hzk2[chr1][i];}//调用24*24字体
else if(size1==32)
{temp=Hzk3[chr1][i];}//调用32*32字体
else if(size1==64)
{temp=Hzk4[chr1][i];}//调用64*64字体
else return;
for(m=0;m<8;m++)
{
if(temp&0x01)OLED_DrawPoint(x,y);
else OLED_ClearPoint(x,y);
temp>>=1;
y++;
}
x++;
if((x-x0)==size1)
{x=x0;y0=y0+8;}
y=y0;
}
}
}
//num 显示汉字的个数
//space 每一遍显示的间隔
void OLED_ScrollDisplay(u8 num,u8 space)
{
u8 i,n,t=0,m=0,r;
while(1)
{
if(m==0)
{
OLED_ShowChinese(128,24,t,16); //写入一个汉字保存在OLED_GRAM[][]数组中
t++;
}
if(t==num)
{
for(r=0;r<16*space;r++) //显示间隔
{
for(i=0;i<144;i++)
{
for(n=0;n<8;n++)
{
OLED_GRAM[i-1][n]=OLED_GRAM[i][n];
}
}
OLED_Refresh();
}
t=0;
}
m++;
if(m==16){m=0;}
for(i=0;i<144;i++) //实现左移
{
for(n=0;n<8;n++)
{
OLED_GRAM[i-1][n]=OLED_GRAM[i][n];
}
}
OLED_Refresh();
}
}
//配置写入数据的起始位置
void OLED_WR_BP(u8 x,u8 y)
{
OLED_WR_Byte(0xb0+y,OLED_CMD);//设置行起始地址
OLED_WR_Byte(((x&0xf0)>>4)|0x10,OLED_CMD);
OLED_WR_Byte((x&0x0f),OLED_CMD);
}
//x0,y0：起点坐标
//x1,y1：终点坐标
//BMP[]：要写入的图片数组
void OLED_ShowPicture(u8 x0,u8 y0,u8 x1,u8 y1,u8 BMP[])
{
u32 j=0;
u8 x=0,y=0;
if(y%8==0)y=0;
else y+=1;
for(y=y0;y<y1;y++)
{
OLED_WR_BP(x0,y);
for(x=x0;x<x1;x++)
{
OLED_WR_Byte(BMP[j],OLED_DATA);
j++;
}
}
}
//OLED的初始化
static void OLED_Init(void)
{
OLED_RST_Clr();//复位
// vTaskDelay(200 / portTICK_RATE_MS);
printf("1234567890\r\n");
OLED_RST_Set();
OLED_WR_Byte(0xAE,OLED_CMD);//--turn off oled panel
OLED_WR_Byte(0x00,OLED_CMD);//---set low column address
OLED_WR_Byte(0x10,OLED_CMD);//---set high column address
OLED_WR_Byte(0x40,OLED_CMD);//--set start line address Set Mapping RAM Display Start Line (0x00~0x3F)
OLED_WR_Byte(0x81,OLED_CMD);//--set contrast control register
OLED_WR_Byte(0xCF,OLED_CMD);// Set SEG Output Current Brightness
OLED_WR_Byte(0xA1,OLED_CMD);//--Set SEG/Column Mapping 0xa0左右反置 0xa1正常
OLED_WR_Byte(0xC8,OLED_CMD);//Set COM/Row Scan Direction 0xc0上下反置 0xc8正常
OLED_WR_Byte(0xA6,OLED_CMD);//--set normal display
OLED_WR_Byte(0xA8,OLED_CMD);//--set multiplex ratio(1 to 64)
OLED_WR_Byte(0x3f,OLED_CMD);//--1/64 duty
OLED_WR_Byte(0xD3,OLED_CMD);//-set display offset Shift Mapping RAM Counter (0x00~0x3F)
OLED_WR_Byte(0x00,OLED_CMD);//-not offset
OLED_WR_Byte(0xd5,OLED_CMD);//--set display clock divide ratio/oscillator frequency
OLED_WR_Byte(0x80,OLED_CMD);//--set divide ratio, Set Clock as 100 Frames/Sec
OLED_WR_Byte(0xD9,OLED_CMD);//--set pre-charge period
OLED_WR_Byte(0xF1,OLED_CMD);//Set Pre-Charge as 15 Clocks & Discharge as 1 Clock
OLED_WR_Byte(0xDA,OLED_CMD);//--set com pins hardware configuration
OLED_WR_Byte(0x12,OLED_CMD);
OLED_WR_Byte(0xDB,OLED_CMD);//--set vcomh
OLED_WR_Byte(0x40,OLED_CMD);//Set VCOM Deselect Level
OLED_WR_Byte(0x20,OLED_CMD);//-Set Page Addressing Mode (0x00/0x01/0x02)
OLED_WR_Byte(0x02,OLED_CMD);//
OLED_WR_Byte(0x8D,OLED_CMD);//--set Charge Pump enable/disable
OLED_WR_Byte(0x14,OLED_CMD);//--set(0x10) disable
OLED_WR_Byte(0xA4,OLED_CMD);// Disable Entire Display On (0xa4/0xa5)
OLED_WR_Byte(0xA6,OLED_CMD);// Disable Inverse Display On (0xa6/a7)
OLED_WR_Byte(0xAF,OLED_CMD);
OLED_Clear();
}
/********************************************************************************
Function: ReadFromADT7320ViaSPI
Parameter: none
Return value : unsigned int
Description : Configure the regisiters of ADT7320, and read the convention data.
********************************************************************************/
unsigned int ReadFromADT7320ViaSPI(unsigned int reg_address, unsigned int Bit)
{
unsigned int i;
unsigned int misoValue = 0;
unsigned int spi_Value;
//unsigned int flag;
spi_Value = (0x40 | ( 0x78 & (reg_address << 3)));
//flag = spi_Value;
CS_1;//ADuC7026OutputBit(CS,1);
SCL_1;//ADuC7026OutputBit(SCL,1);
CS_0;//ADuC7026OutputBit(CS,0);
vTaskDelay(2/ portTICK_RATE_MS);//HAL_Delay(5);
for(i=0;i<8;i++)
{
SCL_0 ;//ADuC7026OutputBit(SCL,0);
if(spi_Value & 0x80)
DIN_1;//ADuC7026OutputBit(DIN,1);
else
DIN_0;//ADuC7026OutputBit(DIN,0);
vTaskDelay(2/ portTICK_RATE_MS);//HAL_Delay(5);
SCL_1;//ADuC7026OutputBit(SCL,1);
spi_Value = (spi_Value << 1);
vTaskDelay(2/ portTICK_RATE_MS);//HAL_Delay(5);
}
DIN_1;
//ADuC7026Delay(50);
for(i=0;i<Bit;i++)
{
SCL_0;//ADuC7026OutputBit(SCL,0);
misoValue = (misoValue << 1);
vTaskDelay(2/ portTICK_RATE_MS);//HAL_Delay(10);
if((DOUT) == 1)
misoValue |= 0x0001;
else {
misoValue &= 0xfffe;
}
vTaskDelay(2/ portTICK_RATE_MS);//HAL_Delay(2);
SCL_1;//ADuC7026OutputBit(SCL,1);
vTaskDelay(2/ portTICK_RATE_MS);//HAL_Delay(8);
}
SCL_1;//ADuC7026OutputBit(SCL,1);
CS_1;//ADuC7026OutputBit(CS,1);
return misoValue;
}
/********************************************************************************
Function: WriteToADT7320ViaSPI
Parameter: unsigned char spi_mosiValue
Return value : none
Description : Configure the regisiters of ADT7320, and read the convention data.
********************************************************************************/
void WriteToADT7320ViaSPI(unsigned int reg_address, unsigned int reg_data, unsigned int Bit)
{
unsigned int i;
unsigned int spi_Value;
unsigned int spi_Value_data;
spi_Value = ( 0x78 & (reg_address << 3));
spi_Value_data = reg_data;
CS_1;//ADuC7026OutputBit(CS,1);
SCL_1;//ADuC7026OutputBit(SCL,1);
CS_0;//ADuC7026OutputBit(CS,0);
for(i=0;i<8;i++)
{
SCL_0;//ADuC7026OutputBit(SCL,0);
if(spi_Value & 0x80)
DIN_1;//ADuC7026OutputBit(DIN,1);
else
DIN_0;//ADuC7026OutputBit(DIN,0);
vTaskDelay(2/ portTICK_RATE_MS);// HAL_Delay(2);
SCL_1;//ADuC7026OutputBit(SCL,1);
spi_Value = (spi_Value << 1);
vTaskDelay(2/ portTICK_RATE_MS);//HAL_Delay(5);
}
if(Bit == 8)
{
for(i=0;i<Bit;i++)
{
SCL_0;//ADuC7026OutputBit(SCL,0);
if((spi_Value_data & 0x80)==0x80)
DIN_1;//ADuC7026OutputBit(DIN,1);
else
DIN_0;//ADuC7026OutputBit(DIN,0);
vTaskDelay(2/ portTICK_RATE_MS);//HAL_Delay(2);
SCL_1;//ADuC7026OutputBit(SCL,1);
spi_Value_data = (spi_Value_data << 1);
vTaskDelay(2/ portTICK_RATE_MS);//HAL_Delay(5);
}
}else{
for(i=0;i<Bit;i++)
{
SCL_0;//ADuC7026OutputBit(SCL,0);
if(spi_Value_data & 0x8000)
DIN_1;//ADuC7026OutputBit(DIN,1);
else
DIN_0;//ADuC7026OutputBit(DIN,0);
vTaskDelay(2/ portTICK_RATE_MS);//HAL_Delay(2);
SCL_1;//ADuC7026OutputBit(SCL,1);
spi_Value_data = (spi_Value_data << 1);
vTaskDelay(2/ portTICK_RATE_MS);//HAL_Delay(5);
}
}
SCL_1;//ADuC7026OutputBit(SCL,1);
CS_1;//ADuC7026OutputBit(CS,1);
}
总结
本期活动还是在学长的帮助下完成的，本人太菜了，以后要好好学习。
软硬件
附件下载
ADT7320.7z
Linux下esp8266驱动代码
团队介绍
无
评论
0 / 100
查看更多
猜你喜欢
FastBond体外检测之血氧心电检测本次项目采用美信的MAX30102来监测血氧和体温，ADI的AD8232来进行心电检测，主控使用的是简单易上手的Arduino
lxb1731
FastBond体外诊断之ad8232心率监护前端本项目基于AD8232和MAX8510，实现了一个简单的心电监护前端，利用3.5mm耳机接口与心电导联线连接，利用杜邦线和单片机连接后可以得到生物电信号数据。
huangjing2010
FastBond体外诊断之皮肤阻抗测量的交流激励产生医学测量中，呼吸频率和皮肤阻抗都是重要的分析参数，其中需要测量的一个重要参数就是人体阻抗，阻抗测量需要一个高精度、宽动态的信号源用作激励，dds就很适合。
音翼1494
