项目介绍

本项目基于AD8232和MAX8510，实现了一个简单的心电监护前端，基于3.5mm耳机接口与心电导联线连接，与开发板连接后可以得到生物电测量信号。

使用器件

板载芯片有ADI的AD8232和美信的MAX8510

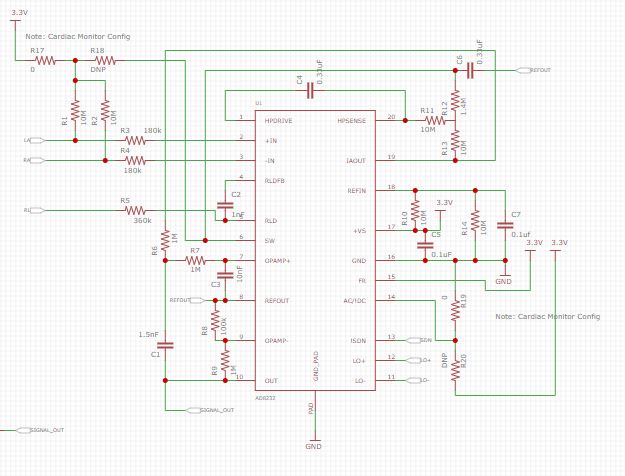

AD8232

AD8232是一款全集成式单导联ECG前端，可以在具有运动或远程电极放置产生的噪声的情况下提取、放大及过滤微弱的生物电信号。支持两个或三个电极配置，适合为健身应用的初始评估提供便利。 输入、输出、电源和导联脱落检测引脚路由至测试引脚，可简化连接。 开关和跳线可用于设置输入偏置电压、关断(SDN)、快速恢复(FR)、直流/交流和导联脱落检测模式。

特性：

• 全集成式单导联ECG前端
• 低供电电流：170 μA（典型值）
• 共模抑制比：80 dB（DC至60 Hz）
• 两个或三个电极配置
• 高信号增益(G = 100)，带DC阻塞能力
• 2极点可调高通滤波器
• 接受高达±300 mV的半电池电位
• 快速恢复功能减少了滤波器的建立时间
• 无使用约束运算放大器
• 3极点可调低通滤波器，带可调增益
• 导联脱落检测：交流或直流选择
• 集成右腿驱动(RLD)放大器
• 单电源供电：2.0 V至3.5 V
• 集成基准电压缓冲器产生虚拟地
• 轨到轨输出
• 内部RFI滤波器
• 8 kV HBM ESD额定值
• 关断引脚
• 20引脚4 mm × 4 mm LFCSP封装
• 通过汽车应用认证

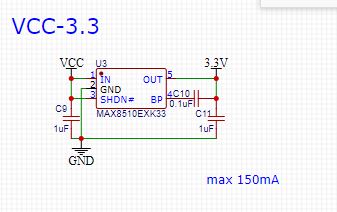

MAX8510

MAX8510是美信的3.3V LDO，封装为极小的SC70，几乎是我焊接过最小的封装之一，具有超低噪声，高PSRR，低压差的特点，可以提供120mA的电流输出。

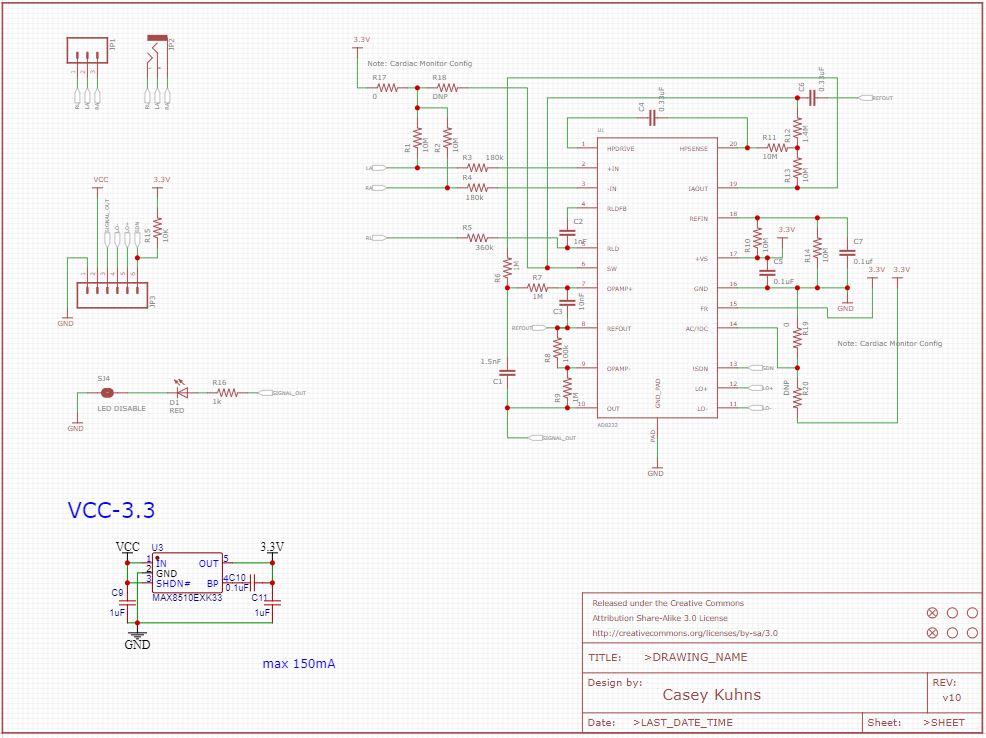

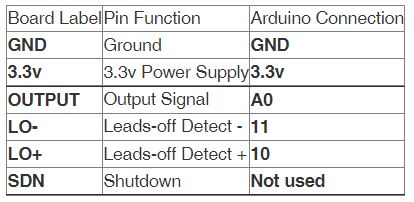

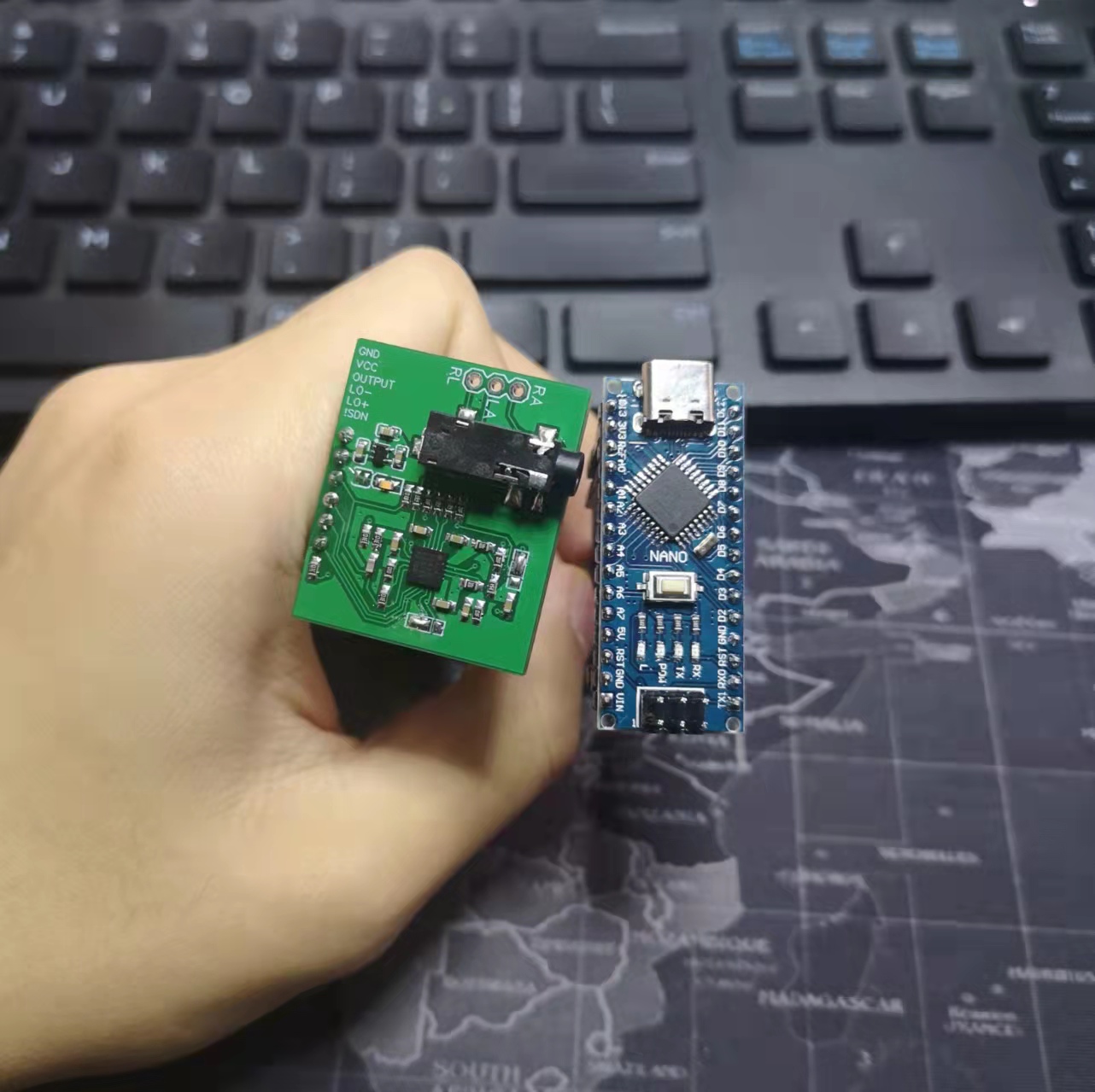

分线板与单片机连接

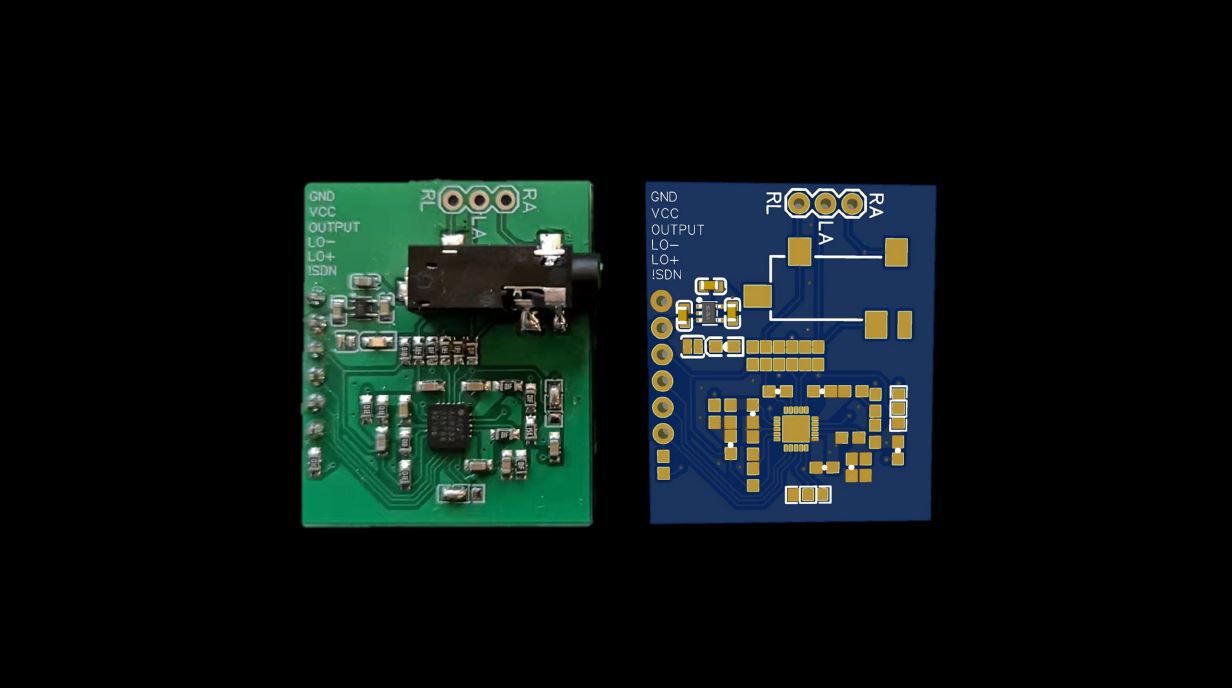

传感器图片

代码：

void setup() {
  // initialize the serial communication:
  Serial.begin(9600);
  pinMode(10, INPUT); // Setup for leads off detection LO +
  pinMode(11, INPUT); // Setup for leads off detection LO -

}

void loop() {

  if((digitalRead(10) == 1)||(digitalRead(11) == 1)){
    Serial.println('!');
  }
  else{
    // send the value of analog input 0:
      Serial.println(analogRead(A0));
  }
  //Wait for a bit to keep serial data from saturating
  delay(1);
}
