一、项目介绍
本项目是一个小型智能手表原型，具有简单的计步和计时功能。
二、使用器件
组成模块有MAX32660，ADXL362，OLED屏幕

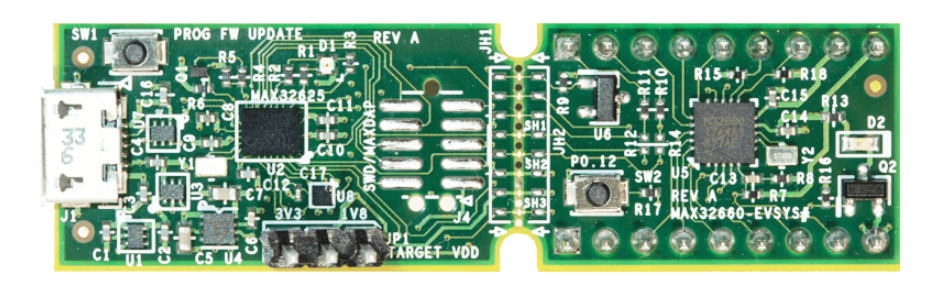

1、MAX32660-EVK模块
主板上已安装基于MAX32625PICO的调试适配器；完成编程后，可将其直接拆卸。调试模块支持可选的10引脚Arm® Cortex®调试连接器，用于实现DAPLink功能。组合尺寸为0.65in x 2.2in，而主板独立尺寸为0.65in x 0.95in。外部连接采用双排连接头，兼容过孔和SMT应用。该电路板以非常小的空间提供强大的处理子系统，很容易集成到各种应用中。
MAX32660采用了带浮点运算功能的Cortex-M4内核，最大主频96MHz， 带256KB Flash和96KB SRAM，性能很强劲
- 超低功耗
- 高分辨率：1 mg/LSB
- 医疗植入式衍生选项
- 内置系统级节能功能包括：
- 运动激活的可调阈值休眠/唤醒模式
- 自主中断处理，无需微控制器干预，系统其余部分可以完全关断
- 深度嵌入式FIFO较大程度地减轻主机处理器负荷
- 唤醒状态输出支持实现独立的运动激活开关
- 噪声低至175 µg/√Hz
- 宽电源和I/O电压范围：1.6 V至3.5 V
- 采用1.8 V至3.3 V供电轨供电
- 片内温度传感器
- SPI数字接口
- 可通过SPI命令选择测量范围
- 小尺寸、薄型(3 mm × 3.25 mm × 1.06 mm)封装
3、OLED屏幕
使用IIC OLED屏幕，使用方便快捷。
三、计步原理
计步器使用向前、垂直和侧面的三个运动分量来计算一个人行走的总步数。计步器使用加速度计来获取这些值。每次取样后，加速度计都会不断更新3轴加速度的最大值和最小值。这些3轴（Max + Min）/ 2的平均值称为动态阈值水平，该阈值用于确定是否应该记录该步数。
计步器在运行时可以处于任何方向，因此计步器使用三个平方加和后开方用来作为计步运算值。
四、主要代码
计步判断代码
u8 judge(short data, short data0, u16 t, u8 threshold)
{
u8 j = 0;
if (data - data0 > 12)
{
k1 = 1;
if (k0 == 2)
{
min = data0;
tl = t;
j = 1;
}
}
else if (data0 - data > 12)
{
k1 = 2;
if (k0 == 1)
{
max = data0;
tx = t;
j = 2;
}
}
else
k1 = k0;
if (j == 1 && max - min > threshold)
j = 3;
k0 = k1;
return j;

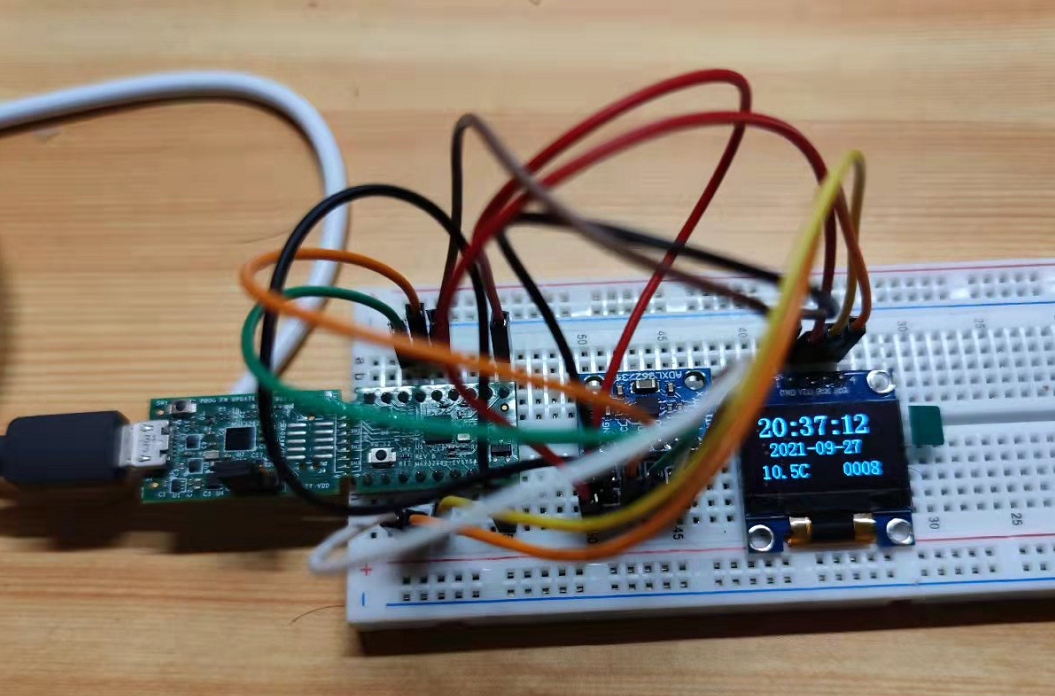

}五、实物展示
六、血泪史
本设计原本十一期间计划完成，但是出现了各种各样的问题，导致进度一拖再拖，首先感谢Lucia的不抛弃，在我像放弃的时候拉我一把，还在我迷茫，找不到问题所在的时候，联系工程师远程交流。
设计首先经历了投板不过的问题，由于之前焊接QFN比较少经验不足，可能产生虚焊，同时设计走线有问题，SPI通信一直不稳定，一直无法实现功能，然后为了能够按时提交项目，选择不打板，换为使用成品模块，在面包板上搭建原型的方案，结果万万没想到掉入了第二个深坑。

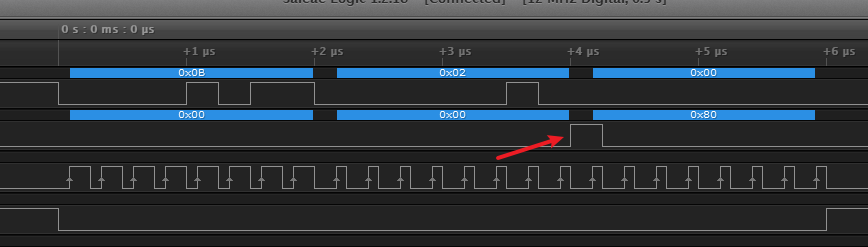

在新买的模块和面包板上实验时，还是一直无法实现通信，而且找不到原因，MISO上一直有一个毛刺无法排除，修改了无数次代码
最后联系了硬禾学堂Lucia，通过远程协助，确认了程序没问题后，又进行了各种尝试，仍然不能通信，最后决定从头开始，重写了一个只有ADXL362驱动的程序，为了排除干扰，使用杜邦线直接和ADXL362模块连接，据然可以了！！
随即想到，之前更换了杜邦线，更换模块插在杜邦线上的位置，但是从来没调整过MAX32660核心板的位置，将面包板掉头，核心板插在了另一边，一切问题迎刃而解，后来拆开面包板，发现面包板的两个簧片不知道是什么原因，短接在了一起，正好就是MISO引脚，造成了这个毛刺，在解决了SPI通信问题后，一切变得非常顺利。
