一、项目目标

使用LPC55S69 开发板,实现任务一：

读取SD卡（SD卡自备）中的音频文件，使用板卡上的3.5mm音频接口播放音乐。

二、使用开发板卡介绍

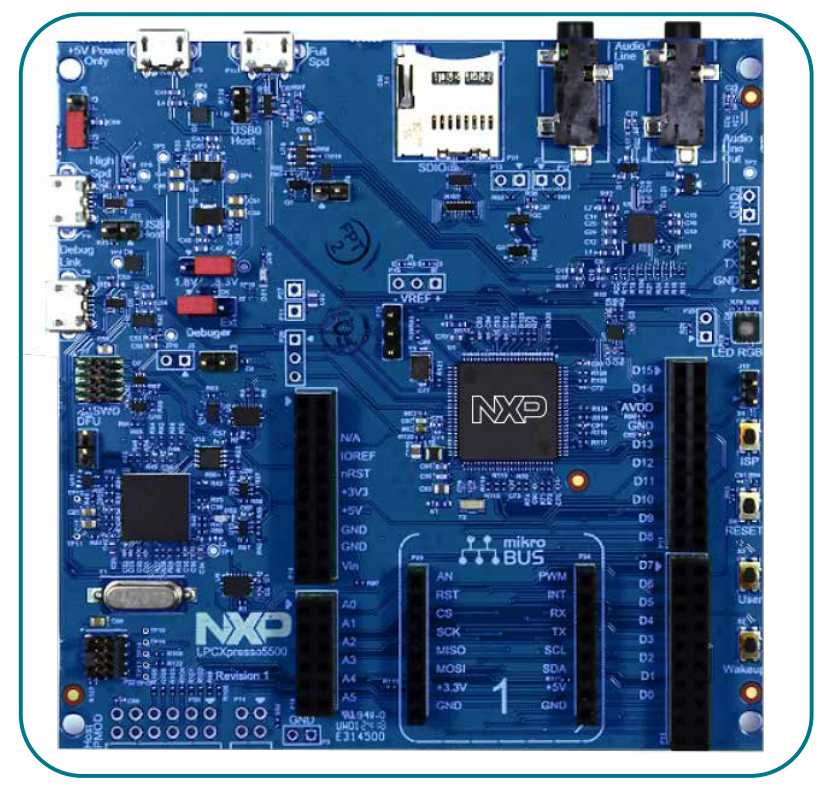

LPCXpresso开发板- LPC55S69双cortex - m33核处理器

-板载，高速USB, Link2调试探针

-灵活扩展- Arduino®，Mikroe和PMod头文件,各种板载接口组件

32位Arm皮层®m33;TrustZone M33协处理器,

PowerQuad, CASPER, 320kb SRAM;640kb闪存，USB HS，

Flexcomm接口，SDIO, 32位计数器/定时器，

SCTimer/PWM, PLU, 16位1.0 Msamples/sec ADC，

比较器，温度传感器，AES, PUF, SHA, CRC, RN

具有超强的加密功能,具备高速USB以及全速USB接口,内置MPU,DSP等多个专用单元,可快速解决项目中各种需求.

三、实现效果介绍

编写一个通过读取TF内存卡上音乐文件,并实现播放,音乐文件读取采用FATFS文件系统,音乐接口采用I2S,并通过开发板上集成的音频功放芯片转3.5mm接口并通过外置设备播放.

四、项目实现过程介绍以及实际代码

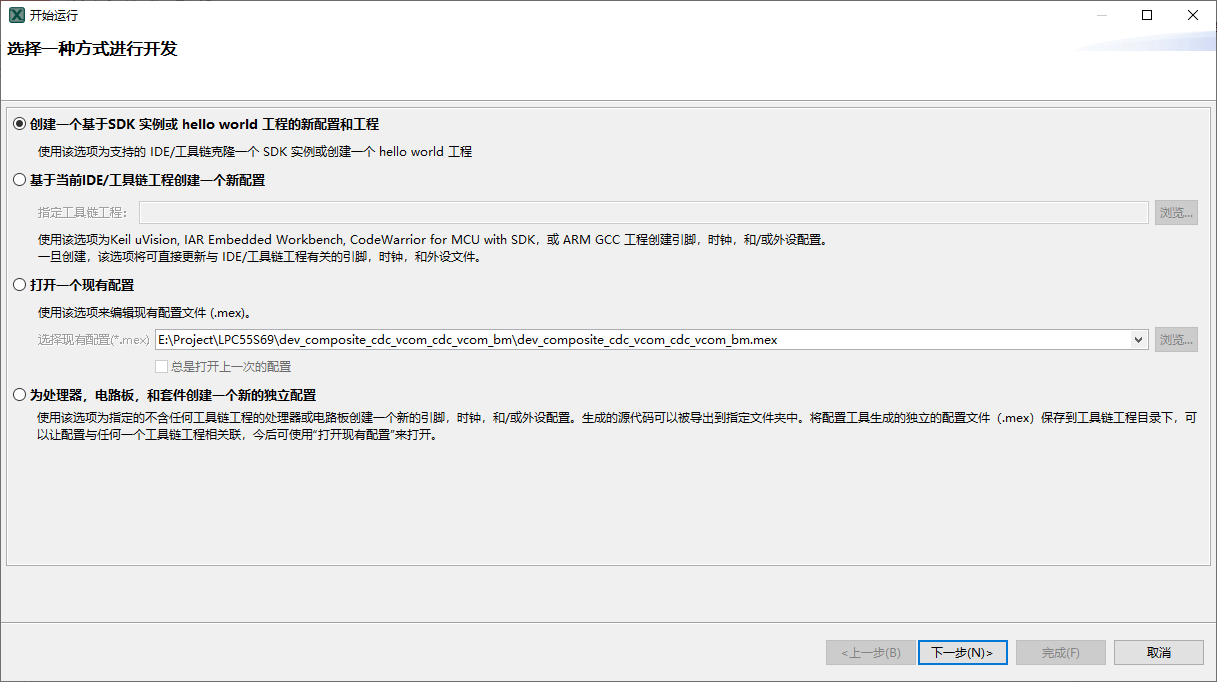

项目基于MCUXpresso中的例程修改得到，首先使用MCUXpresso Config Tools创建一个例程。

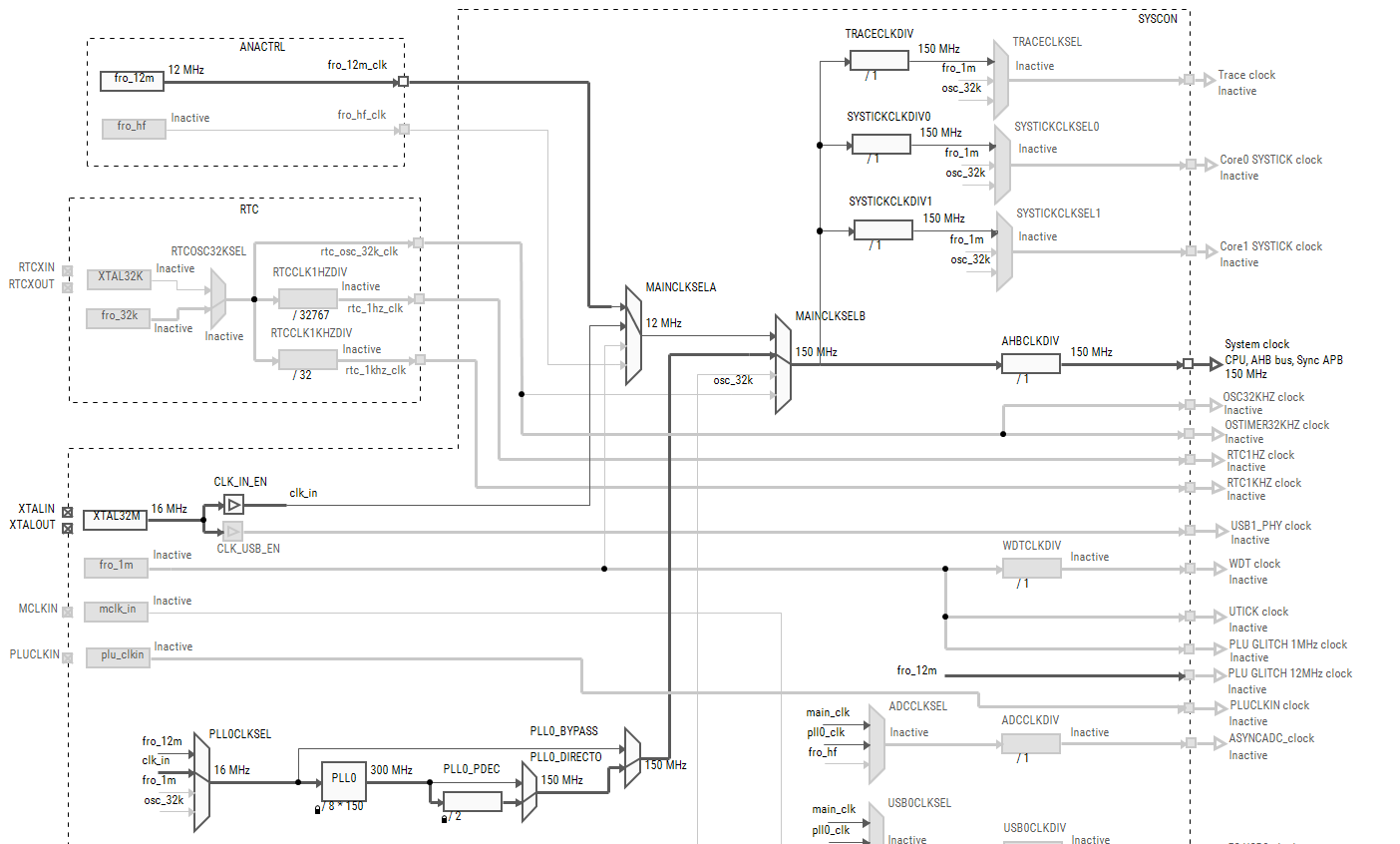

咱们打开之后首要就是需要配置好时钟,主时钟来自32M外置晶振，通过PLL到300M后，二分频为150M，提供到System_Clock。

读取TF卡指定文件代码如下

		if (sdcardWaitCardInsert() != kStatus_Success)
				{
						return -1;
				}

				if (f_mount(&g_fileSystem, driverNumberBuffer, 0U))
				{
						PRINTF("Mount volume failed.\r\n");
						return -1;
				}

		#if (FF_FS_RPATH >= 2U)
				error = f_chdrive((char const *)&driverNumberBuffer[0U]);
				if (error)
				{
						PRINTF("Change drive failed.\r\n");
						return -1;
				}
		#endif


		error = f_open(&g_fileObject, _T("/song.wav"), (FA_READ | FA_OPEN_EXISTING));
    if (error)
    {
        if (error == FR_EXIST)
        {
            PRINTF("File exists.\r\n");
        }
        else
        {
            PRINTF("Open file failed.\r\n");
            return -1;
        }
    }

I2S接口初始化函数

static uint32_t I2S_GetInstance(I2S_Type *base)
{
    uint32_t i;
    for (i = 0; i < (uint32_t)ARRAY_SIZE(s_i2sBaseAddrs); i++)
    {
        if ((uint32_t)base == s_i2sBaseAddrs[i])
        {
            return i;
        }
    }
    assert(false);
    return 0;
}

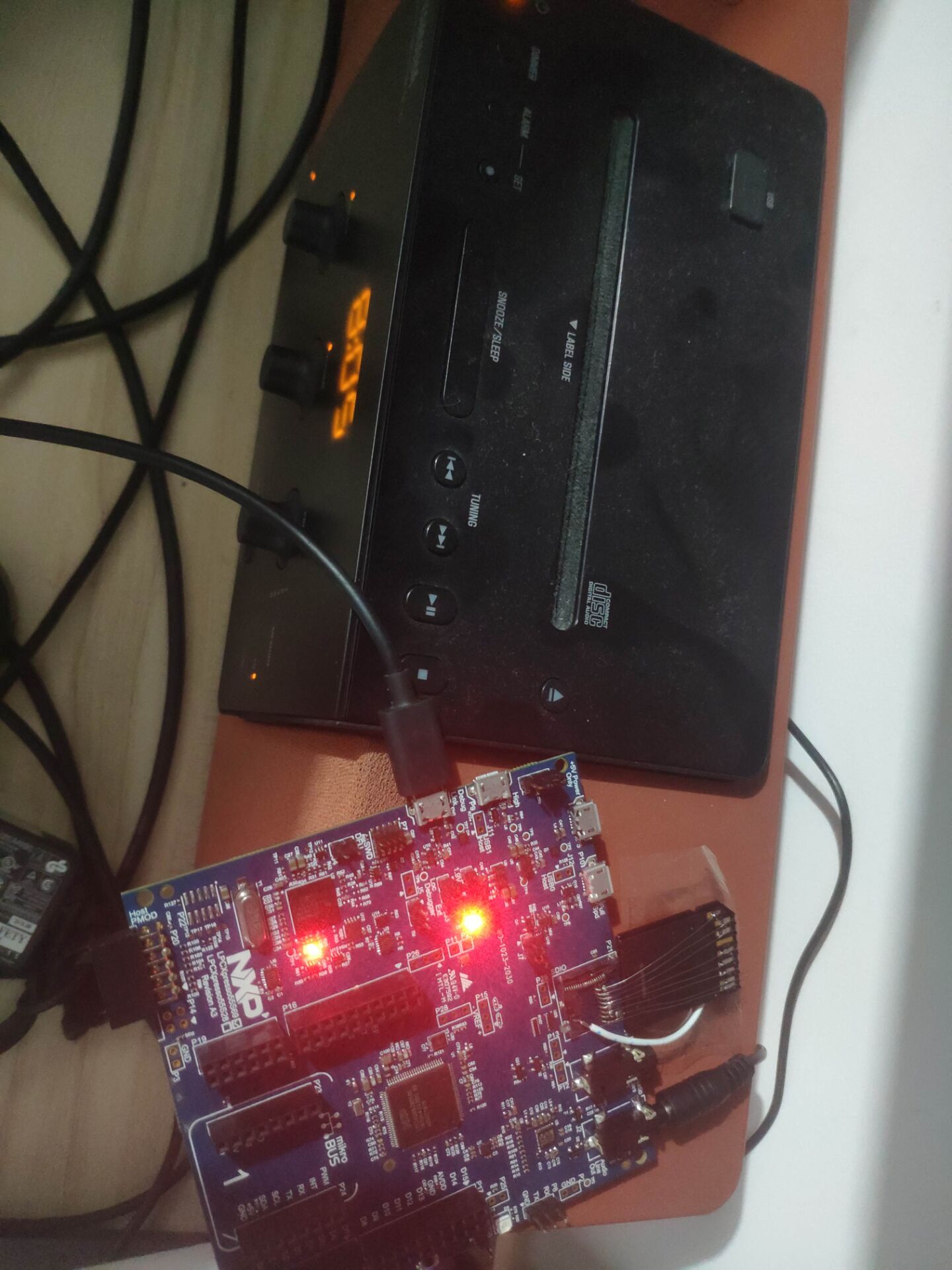

五、实物效果展示图

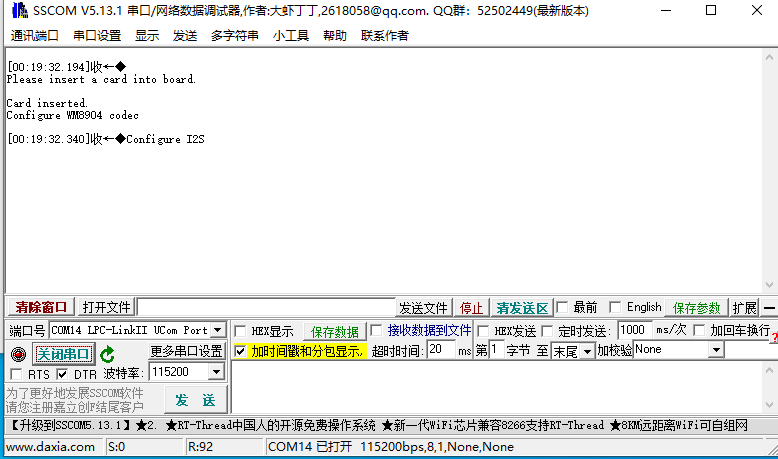

串口助手显示,板卡状态已就绪,我们可以打开扬声器进行播放,播放器采用一个外置音响.

六、心得体会

LPC55S69确实强大,能很好的实现多媒体应用,以前开发总是用的keil,开发起来比较麻烦,现在使用了NXP配置工具,虽然有很多不熟悉,但是还是能很快上手,根据例程能很快学以致用,感谢硬禾学堂这次机会,让我学习到了很多.期待后续能有更好的活动.
