Part1 硬件介绍

Part2 任务分析

   0.读取SD卡（SD卡自备）中的音频文件，使用板卡上的3.5mm音频接口播放音乐。

         1）sdcard的读取（fatfs）

         2）音频的播放（iis）

   1.流程图设计

Part3 实现思路

0. 使用fatfs读取音频文件

      注册卷

if (f_mount(&g_fileSystem, driverNumberBuffer, 0U)) {
		PRINTF("Mount volume failed.\r\n");
		return -1;
	}

      尝试打开根目录下的1.wav

	error = f_open(&g_fileObject, _T("/1.wav"), (FA_READ | FA_OPEN_ALWAYS));
	if (error) {
		if (error == FR_EXIST) {
			PRINTF("File exists.\r\n");
		} else {
			PRINTF("Open file failed.\r\n");
			return -1;
		}
	}

      将读取的文件写入tf_Music0缓冲区

		error = f_read(&g_fileObject, tf_Music0, sizeof(tf_Music0), &bytesRead);
		if ((error) || (bytesRead != sizeof(tf_Music0))) {
			PRINTF("Read file failed. \r\n");
			failedFlag = true;
		}

1. 使用iis驱动音频设备 iis时序图

      wm8904配置文件

wm8904_config_t wm8904Config = {
    .i2cConfig    = {.codecI2CInstance = BOARD_CODEC_I2C_INSTANCE, .codecI2CSourceClock = BOARD_CODEC_I2C_CLOCK_FREQ},
    .recordSource = kWM8904_RecordSourceLineInput,
    .recordChannelLeft  = kWM8904_RecordChannelLeft2,
    .recordChannelRight = kWM8904_RecordChannelRight2,
    .playSource         = kWM8904_PlaySourceDAC,
    .slaveAddress       = WM8904_I2C_ADDRESS,
    .protocol           = kWM8904_ProtocolI2S,
    .format             = {.sampleRate = kWM8904_SampleRate11025Hz, .bitWidth = kWM8904_BitWidth16},
    .mclk_HZ            = DEMO_I2S_MASTER_CLOCK_FREQUENCY,
    .master             = false,
};

选择iis模式，11025采样率，352kps比特率

i2s参考资料https://www.nxp.com.cn/docs/zh/application-note/AN12758.pdf

https://www.nxp.com/docs/zh/application-note/AN4520.pdf

      音乐素材制作

https://convertio.co/zh/m4a-wav/

2. 主程序

while(1)
{
if (Music_flag != sd_flag)
		{
			sd_flag = Music_flag;
			if (Music_flag == 0)
			{
				error = f_read(&g_fileObject, tf_Music1, sizeof(tf_Music1),
						&bytesRead);
				if ((error) || (bytesRead != sizeof(tf_Music1)))
				{
					PRINTF(" That's all. \r\n");
					break;
				}
			}
			else if (Music_flag == sd_flag)
			{
				error = f_read(&g_fileObject, tf_Music0, sizeof(tf_Music0),
						&bytesRead);
				if ((error) || (bytesRead != sizeof(tf_Music0)))
				{
					PRINTF(" That's all. \r\n");
					break;
				}
			}
		}
}

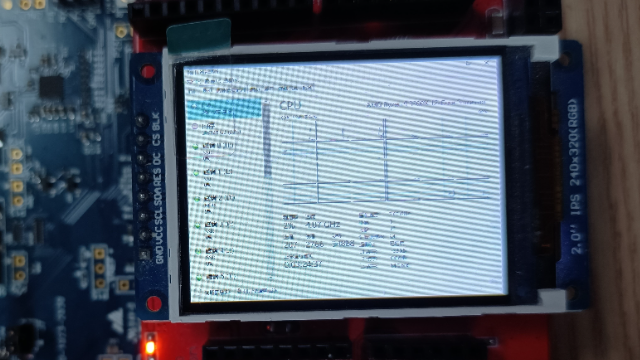

Part4 项目展示

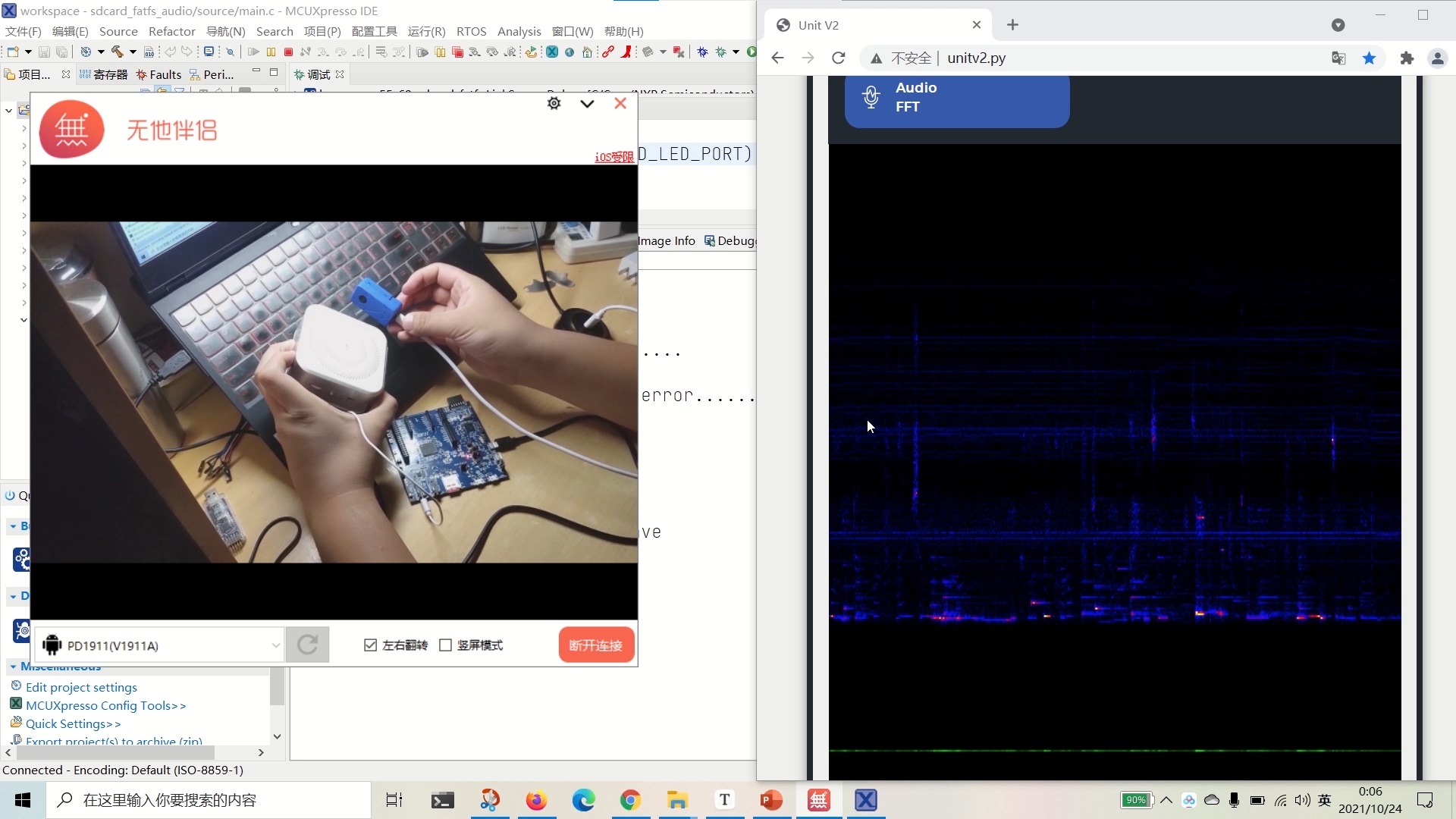

使用m5stack uintv2进行实时监控音频播放

Part5心得体会

第一次使用nxp的开发板，体验MCUXpresso ide后感觉比stm32cubeide好用多了。接下来我也会使用lpc55系列制作一些小作品。

原工程代码

https://gitee.com/nleisure/funpack11.git
