1.任务目的

实现USB-UART Hub，自己设计通信方式，实现USB到多路UART的收发。

2.硬件介绍

3.MCUXpresso Config Tools配置

NXP提供了MCUXpresso Config Tools v10这个非常方便的配置工具，可以快速生成IO初始化以及外设初始化的代码。这里我的主要配置如下：

IO初始化

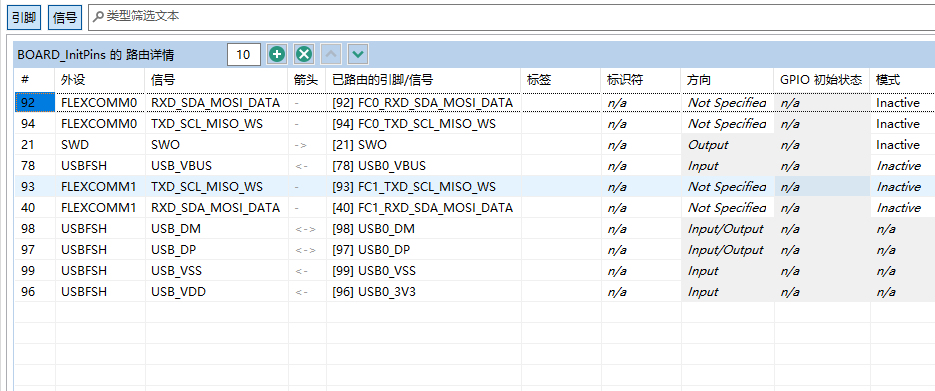

配置了两个串口以及USB使用的IO。

时钟树

主时钟来源是外部的32MHz的晶振，通过PLL0分频倍频，主频为150MHz。

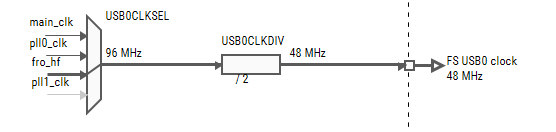

USB时钟来源是内部的96MHz时钟二分频后得到48MHz。

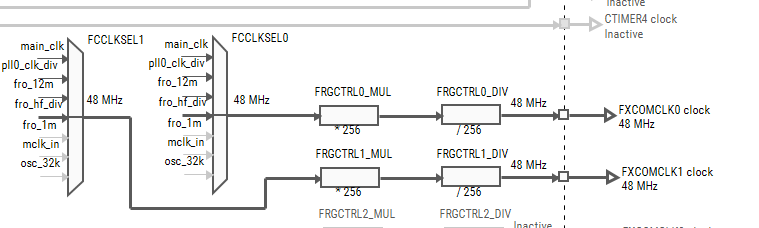

串口时钟来源也是内部的96MHz时钟二分频后得到48MHz。

外设初始化配置

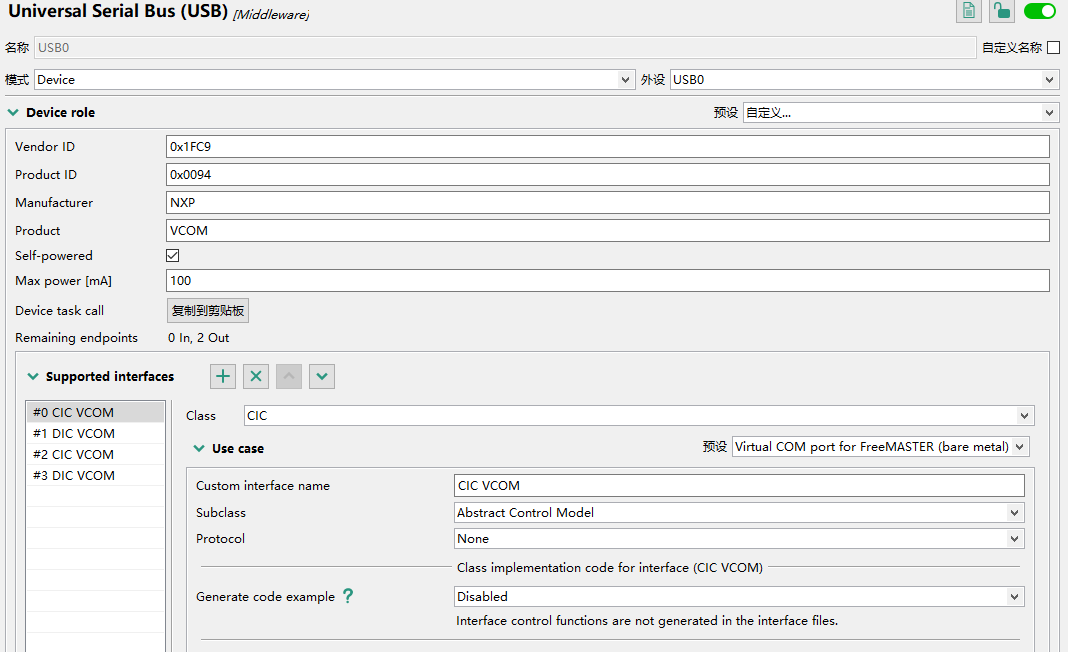

这里将USB配置为从模式，并支持两个串口。

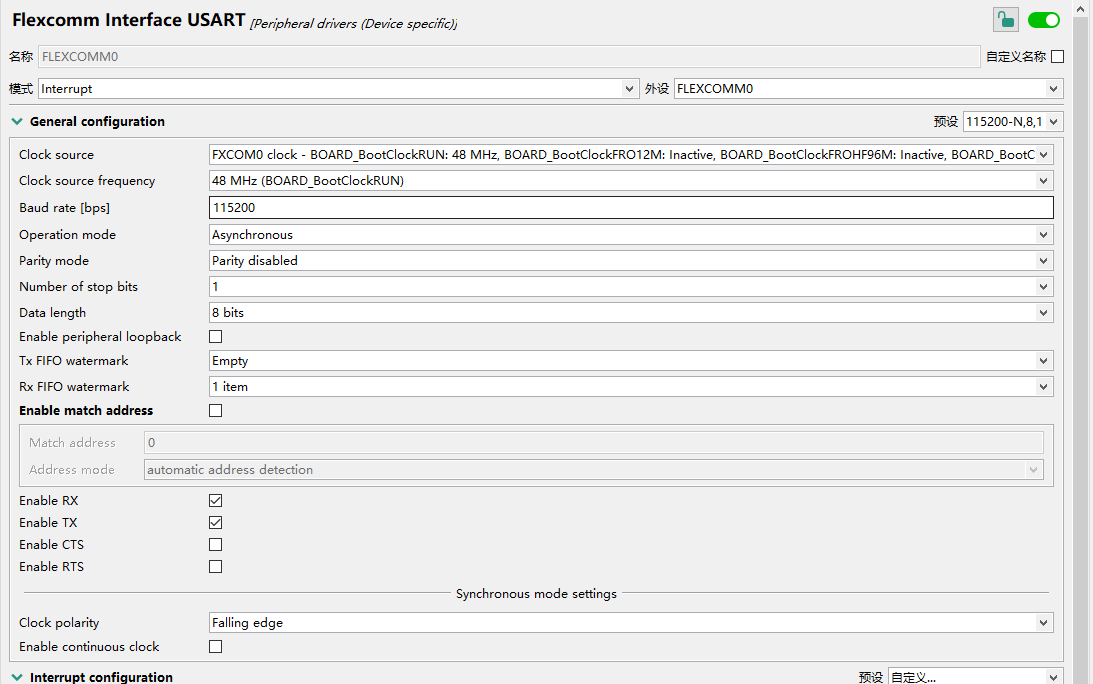

将串口配置为115200的频率。并使能收发。

4.主要代码

串口中断事件处理

当接受到串口发来的数据的时候，就会通过USB把数据发出去。

/* FLEXCOMM0_IRQn interrupt handler */
void FLEXCOMM0_FLEXCOMM_IRQHANDLER(void) {
  /*  Place your code here */
    uint8_t data;
    /* If new data arrived. */
    if ((kUSART_RxFifoNotEmptyFlag | kUSART_RxError) & USART_GetStatusFlags(FLEXCOMM0_PERIPHERAL))
    {
        data = USART_ReadByte(FLEXCOMM0_PERIPHERAL);
        (void)USB_DeviceCdcAcmSend(s_UsbInterface0CicVcom.cdcAcmHandle, USB_DIC_VCOM_IN_ENDPOINT, &data, 1);
    }
  /* Add for ARM errata 838869, affects Cortex-M4, Cortex-M4F
     Store immediate overlapping exception return operation might vector to incorrect interrupt. */
  #if defined __CORTEX_M && (__CORTEX_M == 4U)
    __DSB();
  #endif
}

USB接受到数据事件处理

当接受到USB来的数据的时候，就会调用串口的发送将数据给出去。

void USB_DeviceInterface0CicVcomTask(void)
{
    usb_status_t error = kStatus_USB_Error;
    if ((1 == s_UsbDeviceComposite->attach) && (1 == s_UsbInterface0CicVcom.startTransactions))
    {
        /* User Code */
        if ((0 != s_recvSize) && (0xFFFFFFFFU != s_recvSize))
        {
            int32_t i;

            /* Copy Buffer to Send Buff */
            for (i = 0; i < s_recvSize; i++)
            {
                s_currSendBuf[s_sendSize++] = s_currRecvBuf[i];
            }
            s_recvSize = 0;
        }

        if (s_sendSize)
        {
            uint32_t size = s_sendSize;
            s_sendSize = 0;

            error = USB_DeviceCdcAcmSend(s_UsbInterface0CicVcom.cdcAcmHandle, USB_DIC_VCOM_IN_ENDPOINT, NULL, 0);
            if (error != kStatus_USB_Success)
            {
                /* Failure to send Data Handling code here */
            }
            USART_WriteBlocking(FLEXCOMM0_PERIPHERAL, s_currSendBuf, size);

        }
    }
}

5.实际演示

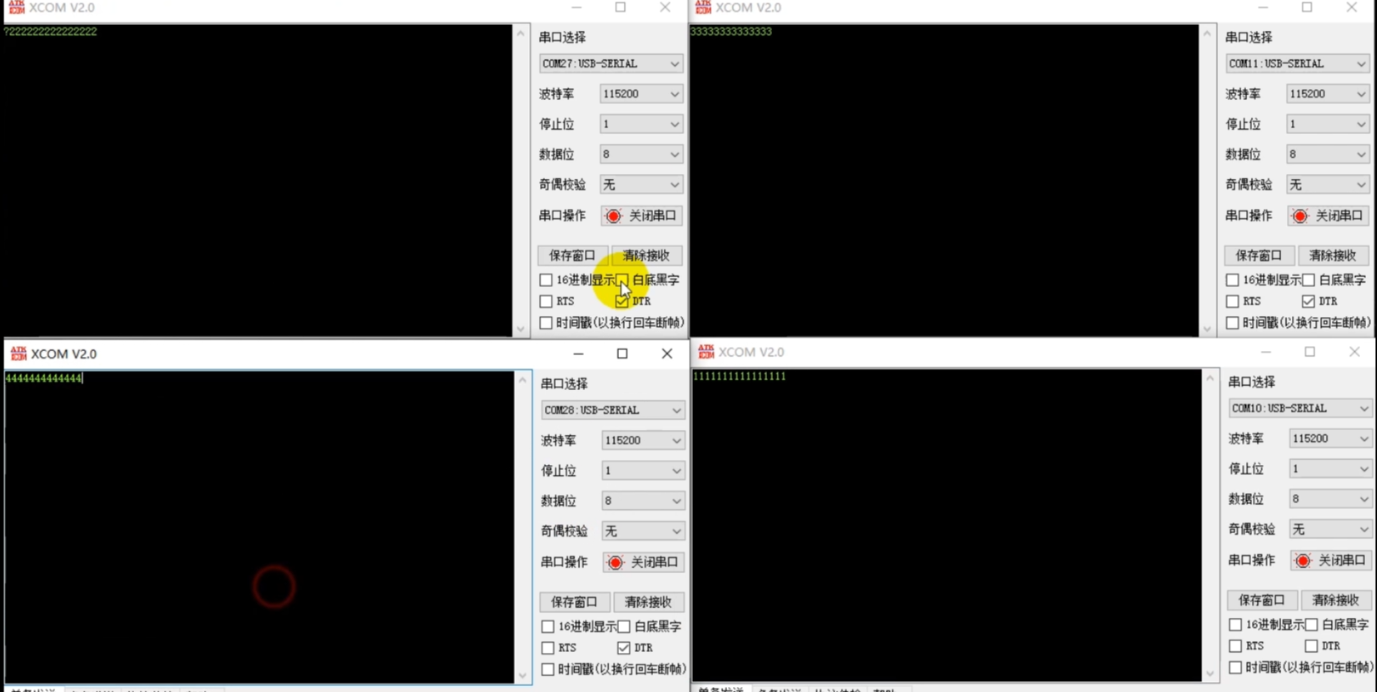

接到电脑上时会出现两个串口设备。接上串口模块之后可以实现互相发送。

6.总结感想

作为一款通用性的芯片，而且是第一款M33内核的芯片，LPC55S69实在有太多东西值得挖掘。本身我也是NXP很忠实的用户，每一款新的MCU都会去尝尝鲜。不得不说，LPC55S69的表现确实很棒。

7.意见建议

这次活动挺好的，期待下一次的板卡。
