最近做一个产品，购买了几块树莓派CM4核心模块，在完成了项目设计的同时，深感这块大小只有5.5cm * 4cm的核心模块的强大之处，只需简单的连接器搭配，就可以灵活地定制自己想要的任何产品，尤其是树莓派官方提供的IO板的设计文件是用开源、免费的PCB设计工具KiCad设计的，因此与树莓派CM4相关的元器件原理图符号、PCB封装、原理图、PCB板图乃至IO板上用到的元器件的3D模型都一应俱全，我们要做的就是简单地剪裁。

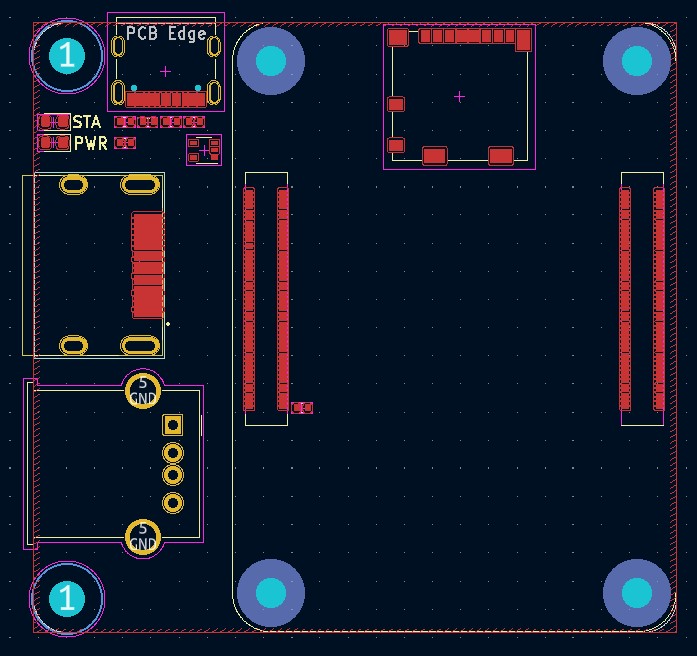

在这里我来秀一下自己随手设计的一款小电脑：

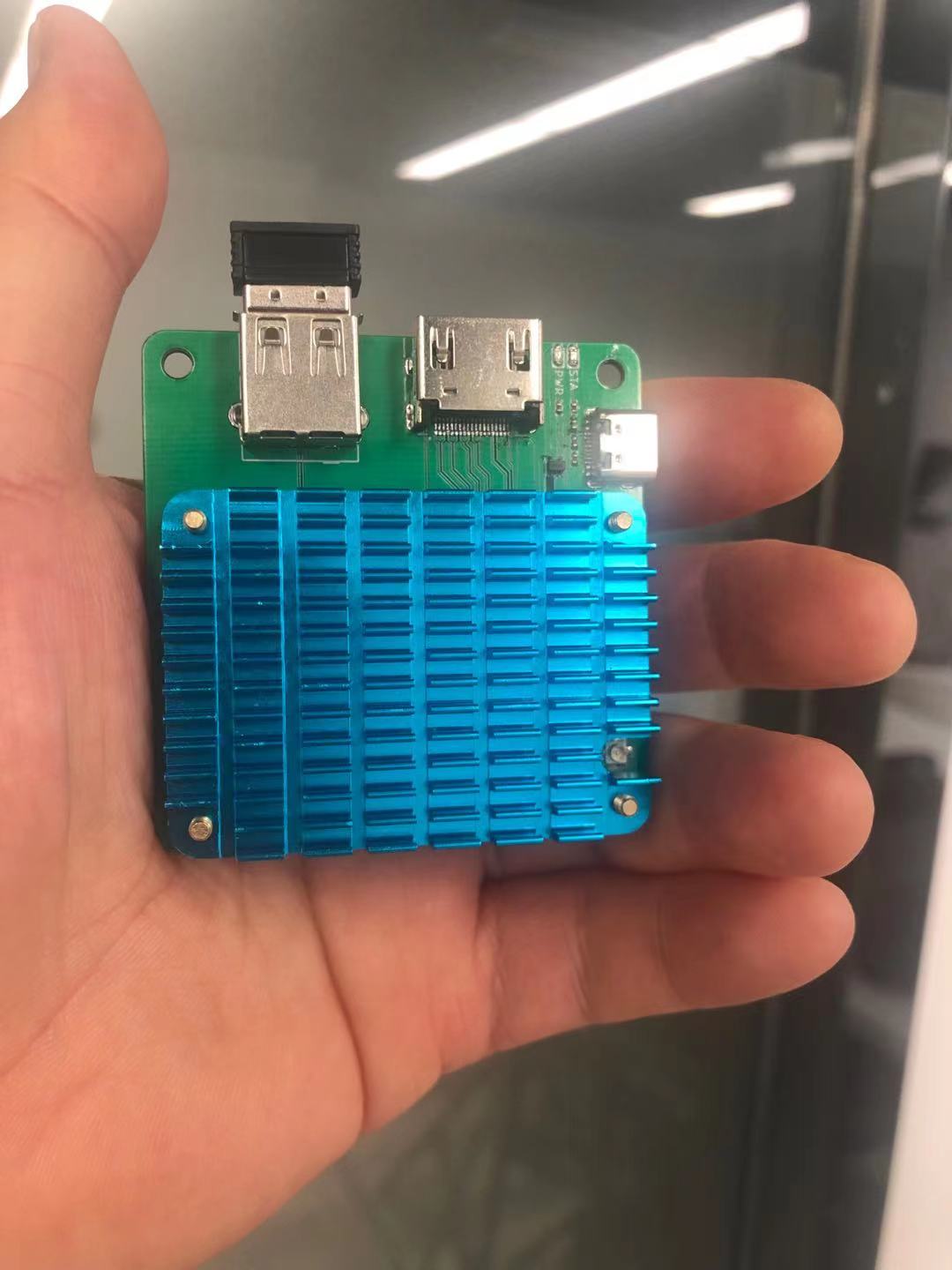

比名片还小

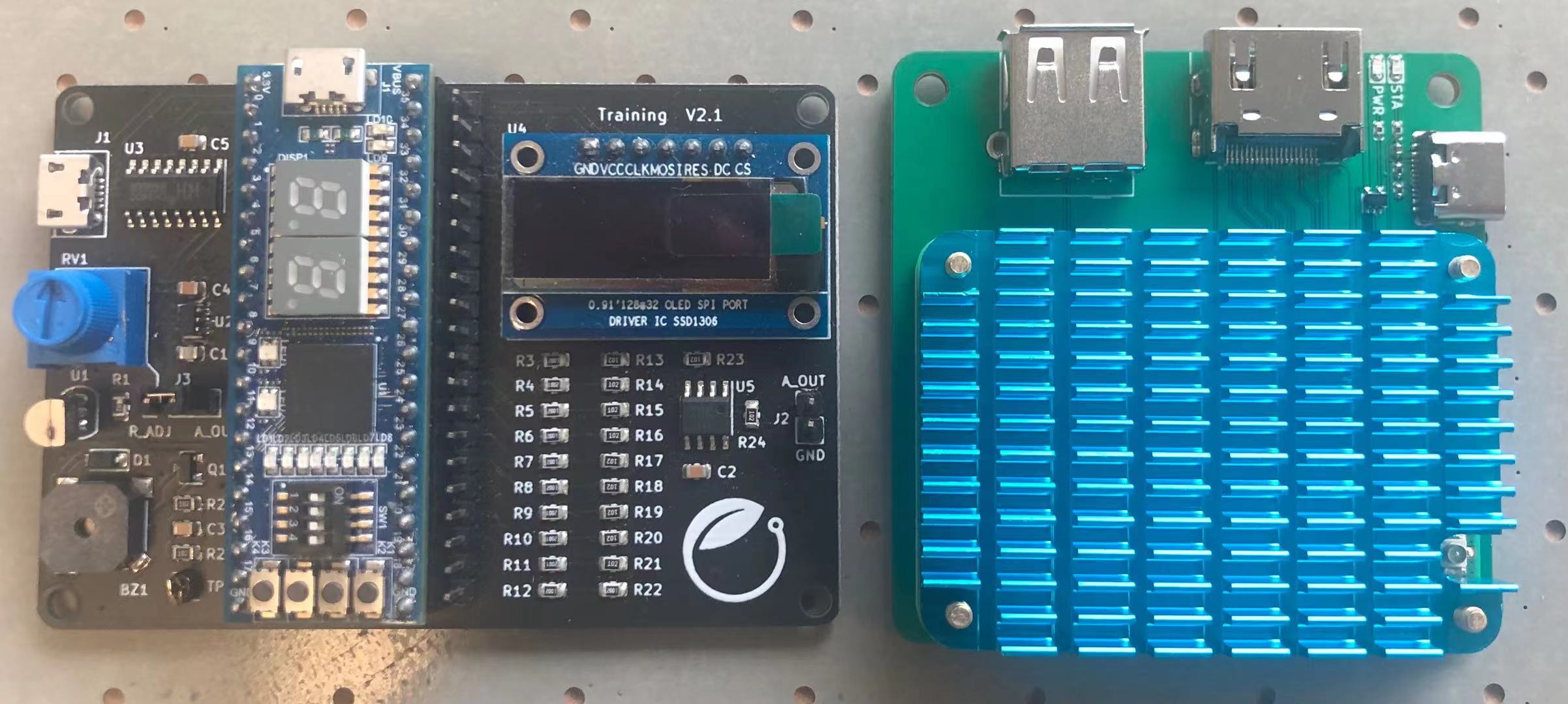

和小脚丫FPGA综合训练板对比大小
2GB版本，驱动高分辨率屏上网依然很流畅

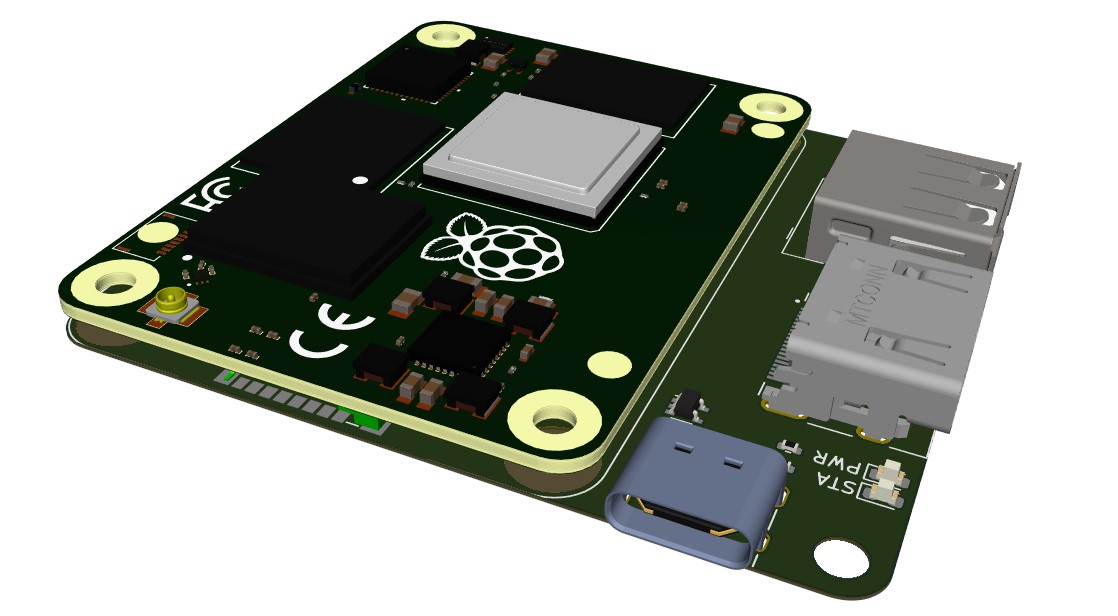

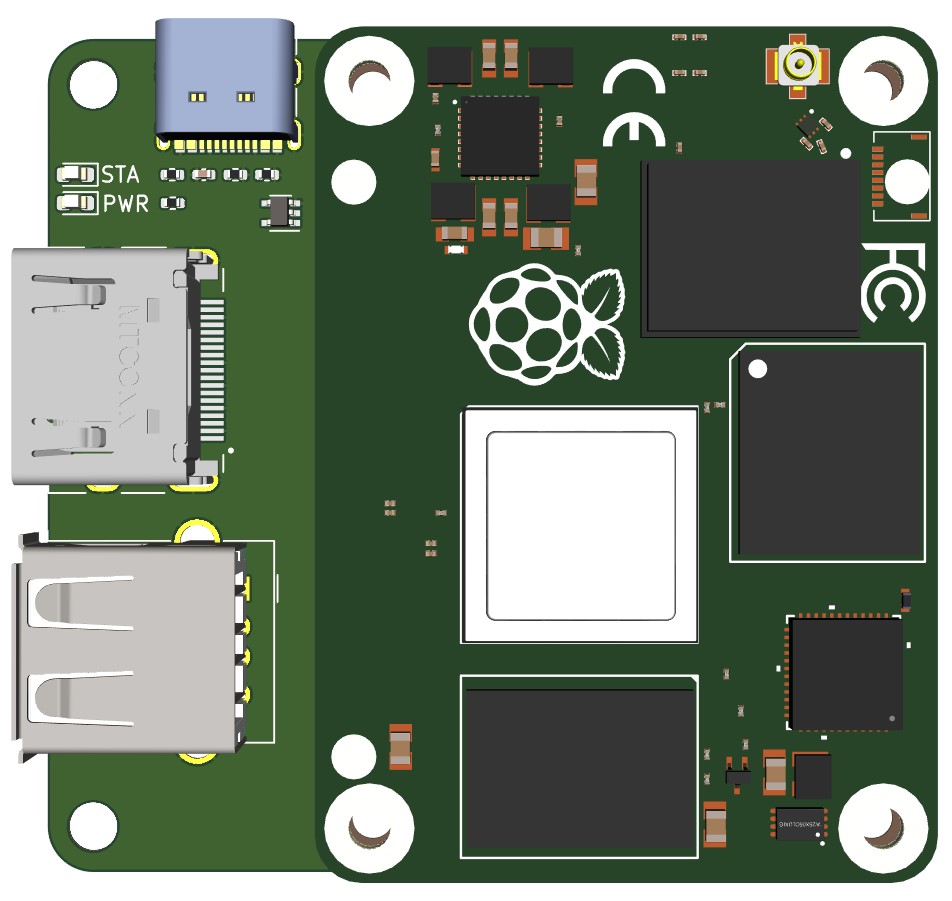

板子的3D效果正面图-顶视

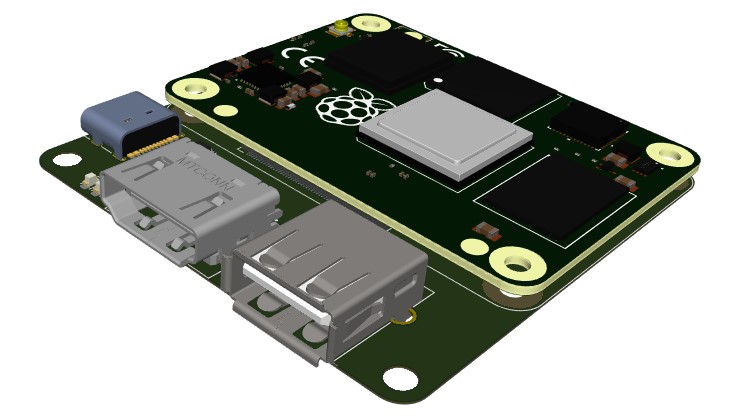

板子的3D效果图 - 连接器端
SD卡槽可以在CM4的下面
