基于M5UnitV2的口罩识别

内容介绍

M5StackUnit2简介

硬件部分，模块具有GC2145 1080p摄像头，麦克风，TF卡槽，串口，TYPEC等外设，使用了Sigmstar SSD202D做为主控芯片，内部有双核A7 1.2GHz，摄像头内部集成了128MB的DDR3内存和512MBFlash。

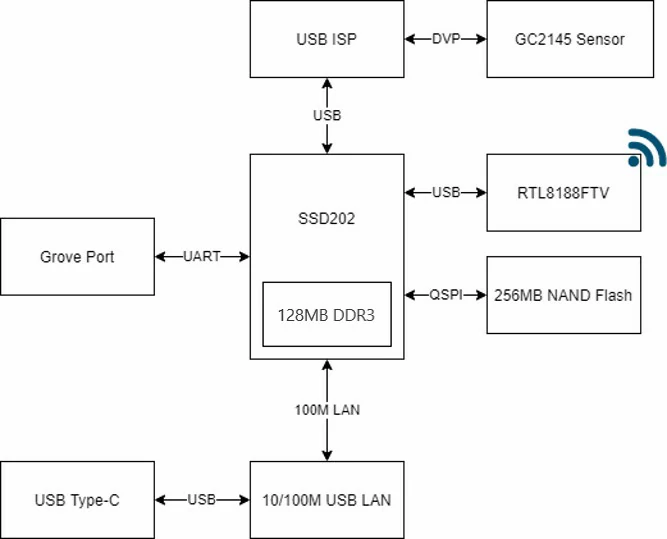

软件方面，模块内嵌了Linux操作系统，同时集成有丰富的资源及开发工具，内置了多种开发功能，对python支持良好，上手门槛较低。框架图如下图

FjQzinRSrqN6wZXUc_DYPl4QLrdk

任务介绍

我选择了任务四，识别办公室/宿舍出入人员是否有正常佩戴口罩，发现异常立即报警，并将每日的数据上传到PC端，生成报表。可以将任务拆分，拆分后任务可以分成检测人员是否正常佩戴口罩，异常报警，上传每日数据，生成报表，接下来将按照这个顺序介绍任务实现。

实现介绍

1、对是否佩戴口罩进行识别

首先需要收集训练集，采集训练集的方式多种多样，可以使用M5智能摄像头手工抓取图片采集，也有同学选择了借助已有模型来进行训练集采集，为了方便我选择使用网络上开源的数据集进行训练。

本次活动M5Stack为了降低上手难度，搭建了v-training在线训练平台，只需要将收集好的图片上传到在线训练平台，然后再平台上打标，训练即可，将训练得到的模型上传到摄像头，即可开始运行。

为了减少运行web服务对性能的占用，使用python调用模型，即可获得json

{'num': 1, 'obj': [{'prob': 0.415603101, 'x': 284, 'y': 117, 'w': 175, 'h': 198, 'type': 'WithMask'}], 'running': 'Object Recognition'}

通过对JSON数据处理进行其他功能的实现。

2、异常报警

分析所获得的JSON数据，即可得到进入人员是否正确佩戴了口罩，在识别到未正确配到口罩的人员时，通过摄像头内部的指示灯现场报警，同时也可以通过串口连接外置报警模块，实现声光报警，由于没有配到本次摄像头所需要的连接线，所以选择只用摄像头内部指示灯报警。

def control_white_led(value):
    open('/sys/class/gpio/export', 'w').write('0') # Export the GPIO0
    open('/sys/class/gpio/gpio0/direction', 'w').write('out') # Set the direction of the GPIO
    open('/sys/class/gpio/gpio0/value', 'w').write(str(value)) # Set the calute, '1' or '0'
# 控制白色指示灯，0为亮，1为灭
def control_red_led(value):
    open('/sys/class/gpio/export', 'w').write('1') # Export the GPIO0
    open('/sys/class/gpio/gpio1/direction', 'w').write('out') # Set the direction of the GPIO
    open('/sys/class/gpio/gpio1/value', 'w').write(str(value)) # Set the calute, '1' or '0'
# 控制红色指示灯，0为亮，1为灭

3、数据上传

通过typec接口与电脑相连的网卡桥接不能连接到互联网，所以选择使用WiFi连接到互联网，通过使用阿里云iot服务，将数据实时上传到云端。

3.1 摄像头联网

使用wpa_cli命令进行配网，但是会出现在无法保存的情况，所以需要使用一些特殊处理。

FiXD-i1wYwO7Q87RPcaRWeEndmkm

正确的配网步骤如下：

① 查询附近的热点，使用命令：

wpa_cli -i wlan0 scan
wpa_cli -i wlan0 scan_results

显示目前周围的WiFi，找到自己需要的WiFi。

FhCPo18l1HKf94avbbeEmbRru-3l

② 将WiFi信息配置到wpa_supplicant.conf文件

使用命令

wpa_passphrase SSID PSK >> /etc/wpa_supplicant.conf

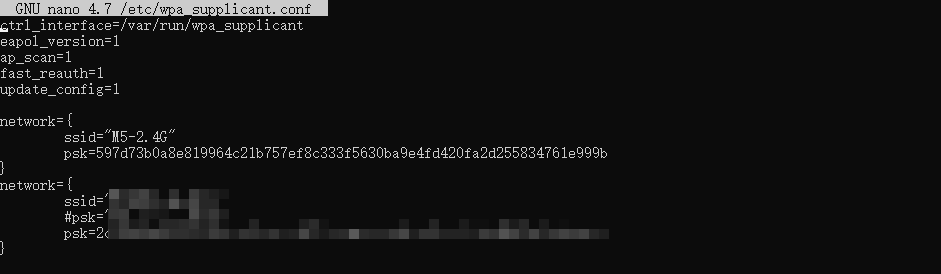

将WiFi信息写入wpa_supplicant.conf文件，写入后，检查wpa_supplicant.conf内是否已经保存了所需要连接的WiFi信息。

FinUtkwnwxy_LZo41MoNlx3nRENp

FhyQ4pdWzkVkC_ApHVHif5HoflVy

③ 使用wpa_cli命令配网

(i) 增加一个网络id：wpa_cli -i wlan0 add_network

FsX5nBJM5L9J2xaO7tRP-nmtL2Fv

(ii) 配置WiFi热点的名称ssid：wpa_cli -i wlan0 set_network 网络编号 ssid '"WiFi名称"'

(iii) 配置WiFi热点的密码psk：wpa_cli -i wlan0 set_network 网络编号 psk '"密码"'

Fk_LWXZTGacbTbeZqyFWBulNZxR6

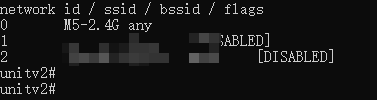

(iv) 查看网络列表：wpa_cli -i wlan0 list_network

Fi3YUrAvdDe4OHKqZcyADfTYutZW

(v) 选择网络：使用list_network命令，会打印所有已添加成功的WiFi热点，如果有多个WiFi热点，可以使用select_network命令选择使用哪个热点，可实现WiFi热点的切换。wpa_cli -i wlan0 select_network 网络编号

(vi) 获取动态IP：udhcpc -i wlan0 -q

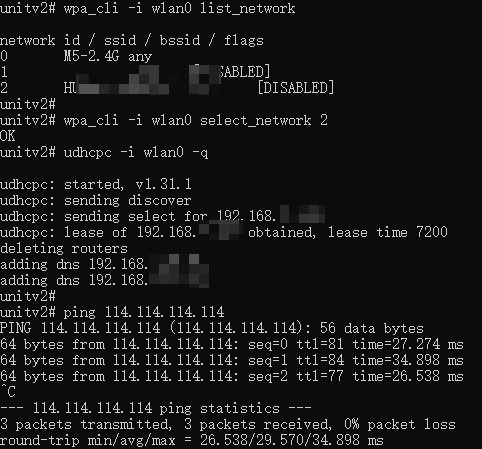

(vii)使用ping命令测试是否能够连接外网，如果能够正常返回延迟，则配置成功

FtRO0HqsqRTXa-wVGUPDBHgHYY_0

3.2 将摄像头连接到阿里云iot

在程序中配置iot后台获取的三元素ProductKey 、DeviceName 、DeviceSecret然后配置topic：POST、POST_REPLY、SET。

# 消息回调（云端下发消息的回调函数）
def on_message(client, userdata, msg):
    #print(msg.payload)
    Msg = json.loads(msg.payload)
    switch = Msg['params']['PowerLed']
    print(msg.payload)  # 开关值

#连接回调（与阿里云建立链接后的回调函数）
def on_connect(client, userdata, flags, rc):
    pass

# 链接信息
Server,ClientId,userNmae,Password = aliLink.linkiot(DeviceName,ProductKey,DeviceSecret)

# mqtt链接
mqtt = mqttd.MQTT(Server,ClientId,userNmae,Password)
mqtt.subscribe(SET) # 订阅服务器下发消息topic
mqtt.begin(on_message,on_connect)

3.3 识别是否佩戴口罩对返回数据进行处理

if 'num' in doc:
    for obj in doc['obj']:
        if obj['prob'] > 0.45:
            if obj['type'] == 'WithOutMask':
                withoutMask += 1
                peopleCount += 1
                control_white_led(0)
            elif obj['type'] == 'WithMask':
                withMask += 1
                peopleCount += 1
                control_white_led(1)

3.4 规范格式上传

updateMsn = {
            'PeopleCount':peopleCount,
            'WithoutMask':withoutMask,
            'WithMask':withMask,
        }
        JsonUpdataMsn = aliLink.Alink(updateMsn)
        print(JsonUpdataMsn)
        mqtt.push(POST,JsonUpdataMsn) # 定时向阿里云IOT

现在就可以定时使用Alink协议将数据发送到阿里云iot平台。

4、报表生成

使用阿里云的iot studio进行数据显示，十分方便的创建自己的数据显示，只需要在软件中选择插件，并绑定数据即可根据实时数据产生报表。

数据显示效果：
