基于M5Stack UnitV2摄像头制作的模拟流水线上异常品识别

内容介绍

一、硬件介绍及实现的功能

1.硬件介绍

UnitV2是M5Stack推出的一款高效率的AI识别模块,专为, 采用Sigmstar SSD202D(集成双核Cortex-A7 1.2Ghz处理器)控制核心，集成128MB-DDR3内存，512MB NAND Flash, 1080P摄像头。内嵌Linux操作系统，集成丰富的软硬件资源与开发工具。 M5stackUnitV2资源

2.实现功能

通过图像识别，来甄别流水线的异常品，发现异常品后记录。同时将图像以及相关信息保存到云端，通过桌面自行编程的Python程序，实现对图像和信息的自动下载，标记，并将标记后的图片保存在桌面，并上传到云端，同时删除下载的图像以及信息文件。

其中，流水线通过人工模拟，使用两种不同类型的橡皮模拟正常品，使用订书器模拟异常品，能够识别出异常品并记录，云端平台使用阿里云，模型训练采用官方提供平台，相关链接见文章末尾参考链接

二、实现思路及实现功能的具体介绍

1.安装&配置相应环境

（1）安装Vscode：按照直播：M5Stack UnitV2 设计思路与入门使用中的推荐，安装VsCode编辑器。

（2）安装wsl：为了使用sshpass登录Linux，参考在 Windows 10 上安装 WSL | Microsoft Docs和[安利] WSL Linux 子系统安装wsl。

（3）安装Python以及相关库

（4）配置云端：注册阿里云账号，开通OSS服务（OSS新手入门），设置相应权限，设置AccessID和Accesskey并保存。

（5）配置网络连接：连接摄像头与电脑，进入vscode，打开新的终端窗口，在终端界面中选择wsl，通过sshpass命令进入摄像头内置的Linux系统，参考wifi - How to export the current wpa_cli network to a file? - Unix & Linux Stack Exchangeeep配置WiFi，使得摄像头在连接电脑后能够自动连接网络。

2.选择识别目标

任务二要求识别生产线异常品并记录，但考虑到在生活中，很难直接到生产一线去进行反复测试，因此需要我们制作一个模拟的流水线。在识别目标上，出于简单易行的考虑，我选择了用橡皮表征正常品，用订书器表征异常品。将其置于a4纸上，手动拖动纸张移动，形成流水线的效果

3.训练模型

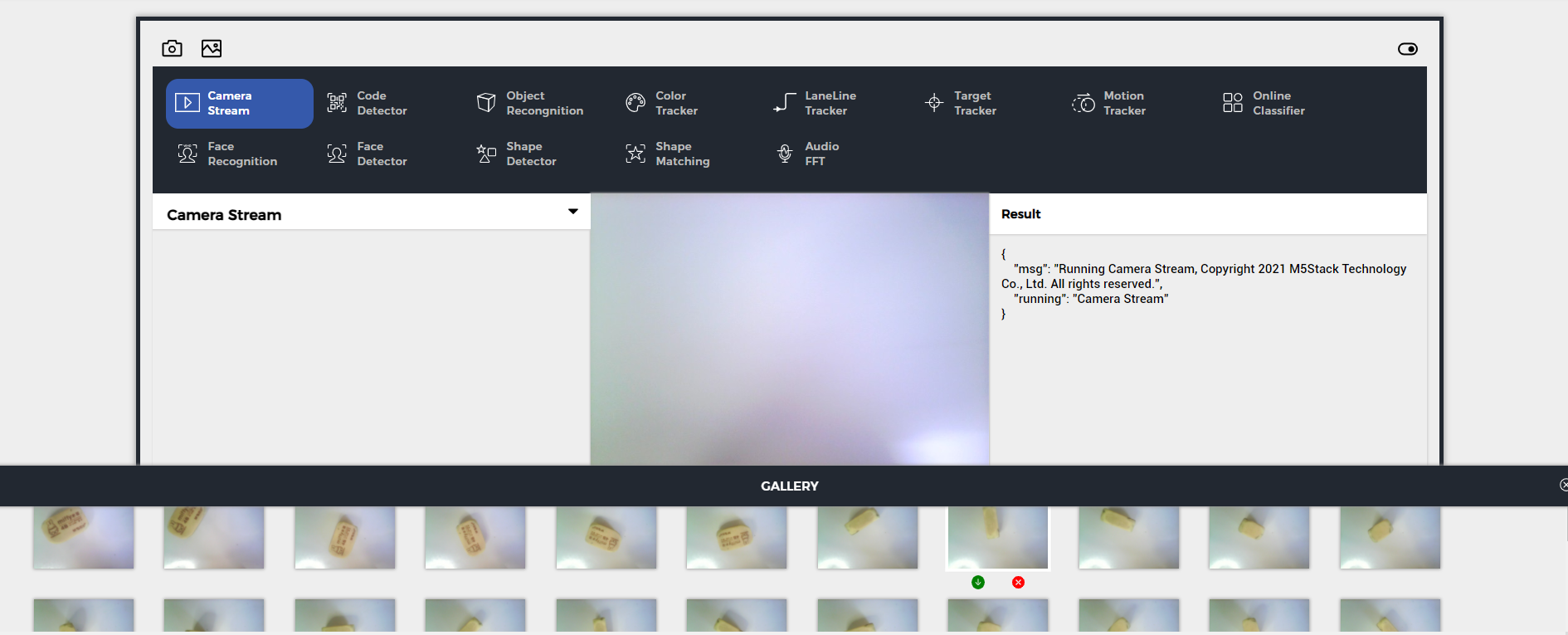

选定识别目标后，连接摄像头与电脑，访问unitv2.py，使用unitV2摄像头拍摄目标的相关图像，如下图。拍摄完成后保存到本地

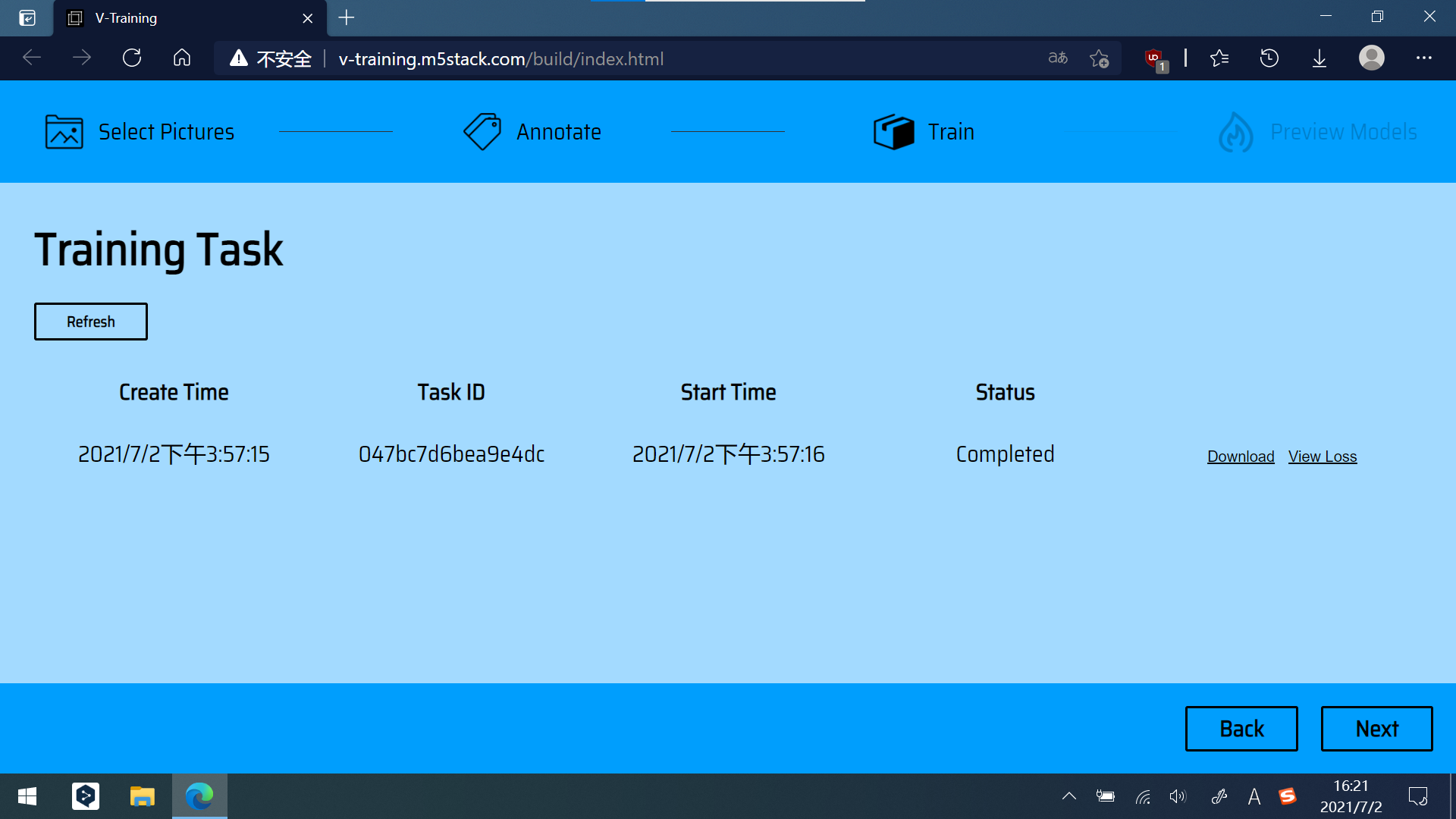

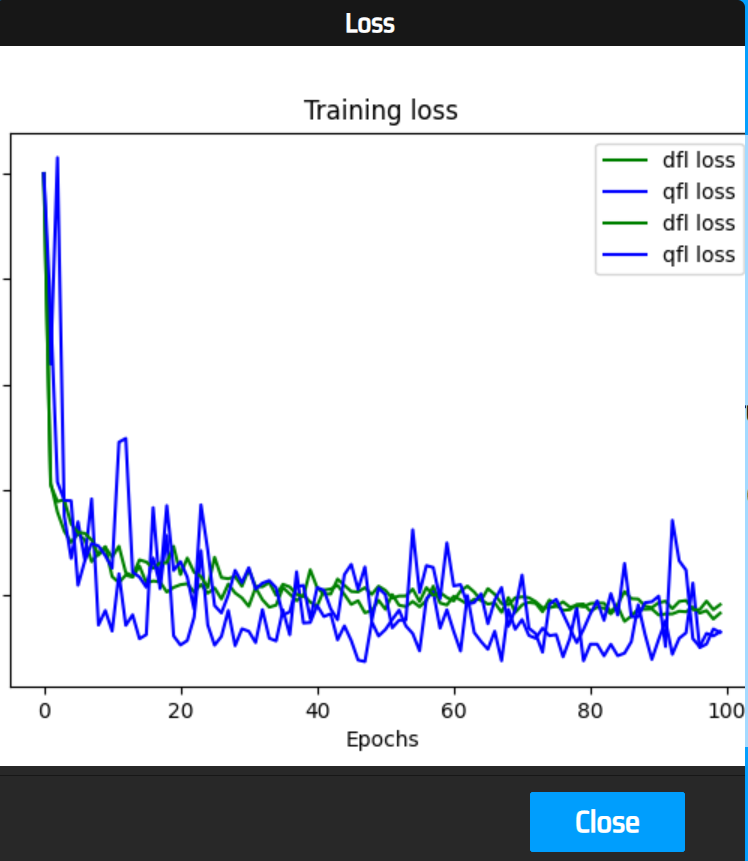

Fkoaq8A8EBSx3zlN7_N_iJLx-bwW 在官方提供的平台--模型训练--上进行上传，框选标记图像，上传训练，下图是训练结果，可以看到训练结果比较好 FqqjnA5t6REVyUbuPSdT7mLOwIbA 在训练完成后，下载模型，在unitv2.py网页上，点击object recognition，并加载模型

FpYqcf2TlsjQomeqCYvqEz4J7xLG

4.编写程序

程序分为两部分，主程序是运行在摄像头内嵌的Linux上，主要功能是识别待测物，并将图像和图像相关信息上传云端。第二个程序运行在Win10桌面上，主要功能是将云端的图像和信息下载到本地，并进行加框处理，同时显示识别目标的基本信息。

主程序：在交流群中提供的模板程序上进行改造得来，主要改动有（1）为不同的拍摄图像动态命名，避免图像相互覆盖，用当前的拍照次数命名，进而可以保留所有图像(2)改变了输出信息，为了方便查看，由原来输出meta文档改为输出TXT文档，输出信息的内容和格式进行了修改，新修改的程序输出识别次数，置信率，目标位置，目标大小。原程序以字典的形式输出识别目标数量，每个目标的置信率、位置、大小、以及目标名称，最后是运行的程序名，下面是两种输出内容的对比

本次识别为：第2次识别。

识别可信度为：prob = 0.84191519
物体位于(101.0,163.0)
物体尺寸为：w = 98,h = 104



{'num': 3, 'obj': [
 	{'prob': 0.754431129, 'x': 360, 'y': 0, 'w': 134, 'h': 155, 'type': 'stapler'},
 	{'prob': 0.702723324, 'x': 482, 'y': 146, 'w': 113, 'h': 160, 'type': 'erase2'},
 	{'prob': 0.505101085, 'x': 3, 'y': 0, 'w': 276, 'h': 361, 'type': 'stapler'}
],
 'running': 'Object Recognition'}

（3）新建一个TXT文档记录本轮识别的次数，方便桌面程序调用。

下面是主程序

from json.decoder import JSONDecodeError
import subprocess
import json
import requests
import base64
import time


reconizer = subprocess.Popen(['/home/m5stack/payload/bin/object_recognition', '/home/m5stack/payload/uploads/models/v2model_047bc7d6bea9e4dc'], stdin=subprocess.PIPE, stdout=subprocess.PIPE, stderr=subprocess.PIPE)
url  = '*********************************'
url_img = url + '/img'
url_msg = url + '/message'

n = 0

reconizer.stdin.write("_{\"stream\":1}\r\n".encode('utf-8'))
reconizer.stdin.flush()



img = b''
begt = time.time()
while 1:
    doc = json.loads(reconizer.stdout.readline().decode('utf-8'))
    print(doc)
    if 'img' in doc:
        byte_data = base64.b64decode(doc["img"])
        img = bytes(byte_data)
    elif 'num' in doc:
        for obj in doc['obj']:
            if obj['type'] == 'stapler':
                offtime=time.time()-begt
                if obj['prob'] > 0.7 and offtime > 1 :
                    n = n + 1
                    prob = obj['prob']
                    x1 = round(1/2 * obj['x'])
                    y1 = round(1/2 * obj['y'])
                    w1 = round(1/2 * obj['w'])
                    h1 = round(1/2 * obj['h'])
                    x2 = x1 + w1
                    y2 = y1 + h1
                    s ="{}\n" \
                       "prob = {}\n" \
                       "w = {},h = {}\n" \
                       "({},{})\n" \
                       "({},{})".format(
                            n,
                            prob,
                            w1,h1,
                            x1,y1,
                            x2,y2)
                    name_img_and_msg = str(n)
                    r = requests.put(url_img + '/' + name_img_and_msg +'.jpg', data=img)
                    print(r.status_code)
                    r = requests.put(url_msg + '/' + name_img_and_msg +'.txt', data=str(s).encode('utf-8'))
                    print(r.status_code)
                    r = requests.put(url + '/message_num.txt', data=str(n).encode('utf-8'))

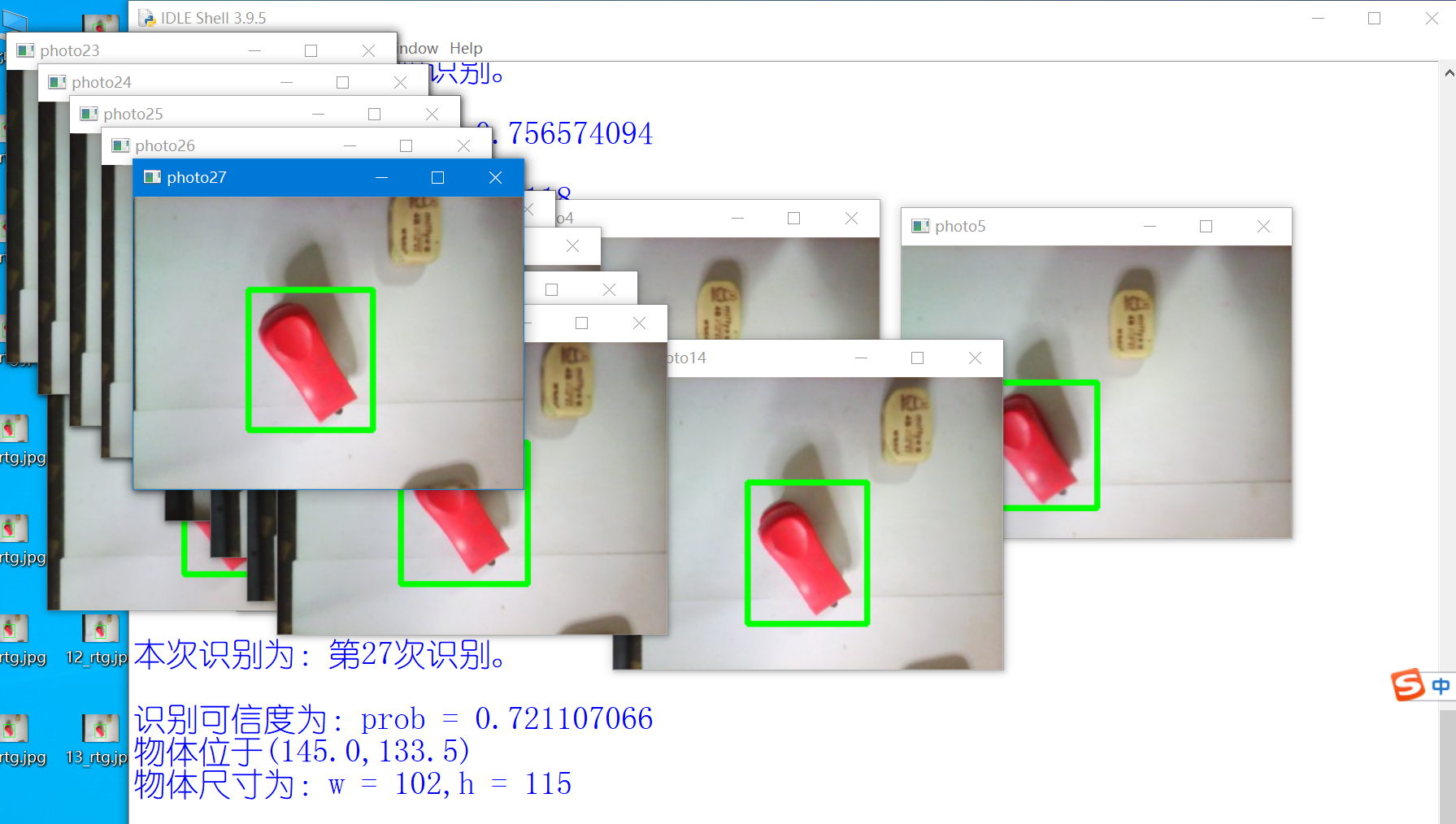

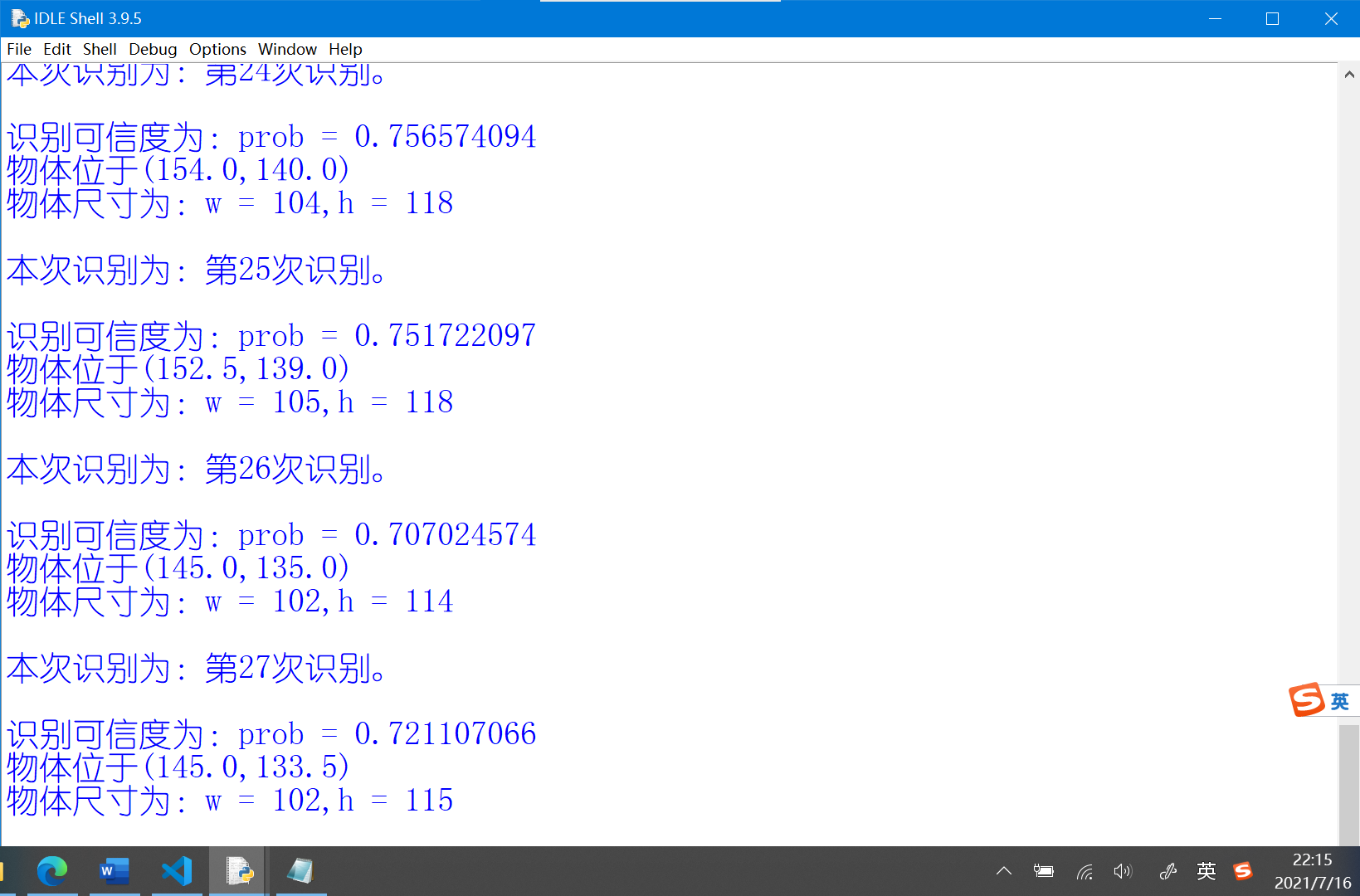

桌面程序：通过调用阿里云oss的相关APIpython安装使用阿里云OSS上传/下载/删除文件，实现批量下载指定的云端图片以及相关信息，在通过OS库和CV2库，根据图像信息对图像进行相关处理以及相关信息的显示，最后将处理后的图像保存到云端。下面是结果演示 FiCFh2-RwhVY3LlejZZ7x3Un27qu FuCedF79dNTx1gR7DqEaY9AlhPYq

下面是相应程序

'''
·自动完成从阿里云平台下载图像及信息，
  并完成画框，显示，在完成画框后上传阿里云并删除下载的文件
·其中，口令，bucket,下载以及上传链接需要提前自行设置或准备

'''

import cv2
import numpy as np
import os
import oss2

# API登录口令，bucket设置
auth = oss2.Auth('***************', '********************')
bucket = oss2.Bucket(auth, '************************', '*******')

pathA = 'm5stack_Unit_V2'
pathB = r"C:\Users\io\Downloads"
pathC = r"C:\Users\io\Desktop"

bucket.get_object_to_file(pathA+'/message_num.txt',pathB+"message_num.txt")
with open(pathB+"message_num.txt","r") as Msg_num:
    num_end = int(Msg_num.readline().strip())
Msg_num.close()
num_start = 2
#num_end = 10
num_now = num_start

while num_now<=num_end:
    name = str(num_now)
#name = '30'

    path_download_jpg = pathA + '/img' + '/'+ name + '.jpg'
    path_save_jpg = pathB + "\\" + name + ".jpg"

    path_download_txt = pathA + '/message'+'/'+ name + '.txt'
    path_save_txt = pathB + "\\" + name + ".txt"

    path_save_rtg_jpg = pathC + "\\" + name + "_rtg" + ".jpg"
    path_upload_rtg_jpg = pathA + '/img_rtg/'+ name + '_rtg' + '.jpg'

# 下载
    bucket.get_object_to_file(path_download_jpg,path_save_jpg)
    bucket.get_object_to_file(path_download_txt,path_save_txt)

# 文件处理
    with open(path_save_txt,"r") as img_txt:
        n = img_txt.readline().strip()
        prob = img_txt.readline()
        w_h    = img_txt.readline()
        a = img_txt.readline().strip()
        b = img_txt.readline().strip()
        a = tuple(eval(a))
        b = tuple(eval(b))
        x1,y1 = a
        x2,y2 = b
        c1 = 1/2 * (x1 + x2)
        c2 = 1/2 * (y1 + y2)
        print("本次识别为：第{}次识别。\n\n"
              "识别可信度为：{}"
              "物体位于({},{})\n"
              "物体尺寸为：{}".format(n,prob,c1,c2,w_h))

        # print("type a is ",type(a))

        # print("type a is ",type(a))
    img = cv2.imread(path_save_jpg)
    img_rtg = cv2.rectangle(img,a,b,(0,255,0),3)
    cv2.imwrite(path_save_rtg_jpg, img_rtg)
    cv2.imshow("photo"+name,img_rtg)
    img_txt.close()

    os.remove(path_save_jpg)
    os.remove(path_save_txt)
    bucket.delete_object(path_download_jpg)
    bucket.delete_object(path_download_txt)
# 上传
    bucket.put_object_from_file(path_upload_rtg_jpg,path_save_rtg_jpg)
    num_now=num_now+1

5.程序功能介绍

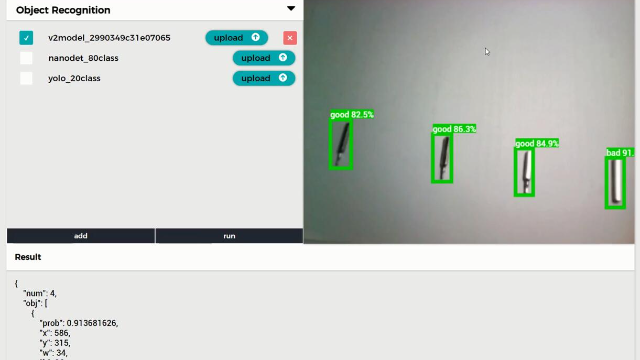

两程序配合，可以实现识别物体，保存到云端，下载，图像处理，信息显示，上传一系列功能。下图是截取了一张识别结果的图像，可以直观感受到，识别还是很准确的

FlX-DEOHAHEcye4oxNiv5L0piRaV

三、遇到的主要难题

由于之前没有接触过Linux，Python，以及图像识别，在本次任务中，我先后遇到了很多的问题，之所以能够解决大部分问题并完成任务要求，除了自己努力学习检索以及尝试外，要着重感谢群内同学老师们的大力热情帮助，

1.Linux登录及相关命令：

由于之前没有接触过Linux，任务开始时基本是两眼一抹黑，在群内同学和M5stack韩老师的提示讲解下，了解了登录Linux的种种方法，并先后尝试了mobaxterm，putty，winscp等数款软件。随后在韩老师建议下，通过自己在MOOC上检索式地学习了一段时间的Unix入门，对Linux命令有了简单的了解。

2.安装wsl以及vscode和Linux的快捷键：

在二次观看直播：M5Stack UnitV2 设计思路与入门使用时，发现韩老师演示时，在一个wsl的选项中通过sshpass登录，同时输入文件命令时，会有提示。而我并没有找到这个选项，另外在输入sshpass时系统总是报错，开始以为是缺少某个插件，但尝试后无果，经过向群友们提问，了解到，使用sshpass需要在 Windows 10 上安装 WSL，另外在输入文件路径时，可以通过tab键预览和自动补全。

3.在Linux上运行Python程序：

开始时，发现韩老师发到交流群群里的文档task.json中，有命令run一项，惯性地以为通过运行命令来启动上传到Linux中的程序，但经常报错。在群里询问韩无果后，再次观看视频，发现是通过命令行命令来运行程序，后来又通过网络检索，可以通过Ctrl+C中断程序运行。

4.保存图像到阿里云：

在观看直播时，直播中提到了将阿里云设为了公共权限，当时以为可以通通过直播中的阿里云链接存储，在反复尝试打开链接失败后，于群里询问得知，需要自己申请阿里云账号，进而保存。自行摸索着注册了阿里云账号，注册后单纯以为通过网址链接上传，但运行程序后并没有保存，在群里反复交流后，M5的韩工程师指明了该到哪里寻找链接。

5.图像以及信息处理

直播：M5Stack UnitV2 设计思路与入门使用中曾经提到可以给图像加框，在完成了基本的程序设计后，我自然想要进一步对图像进行处理。但在主程序中直接使用opencv2相关函数似乎并不可以，程序会报错，没办法的情况下，我采用了分两个程序处理的方案：即在UnitV2内嵌的Linux系统上运行识别程序，将图像和相关信息上传到云端；在Win10系统上编写Python程序，通过调用API的方法，从云端下载图像和相关信息，进行相关处理后将图像上传云端，同时删除下载到本地的文件以及对应的云端文件。

在测试其成功后，我想，既然可以在桌面端运行程序，那么在Linux上应该也可以，于是我尝试将图像下载、处理，上传程序整合到主程序中，但是在UnitV2内嵌的Linux上安装oss2库失败，由于时间关系，暂时放弃了这个思路。

四、未来的计划建议等

在条件允许的情况下，对主程序做进一步改进，主要为：
