任务介绍

    本项目实现了硬禾科技2025寒假练CrowPanel HMI开发板的任务1，基于CrowPanel ESP32 Display 4.3英寸HMI开发板，构建了端到端的手写数字识别系统。系统通过触摸屏采集手写输入，经ESP32进行实时图像处理与机器学习推理，最终将识别结果同步至8x8 LED矩阵显示。

硬件平台

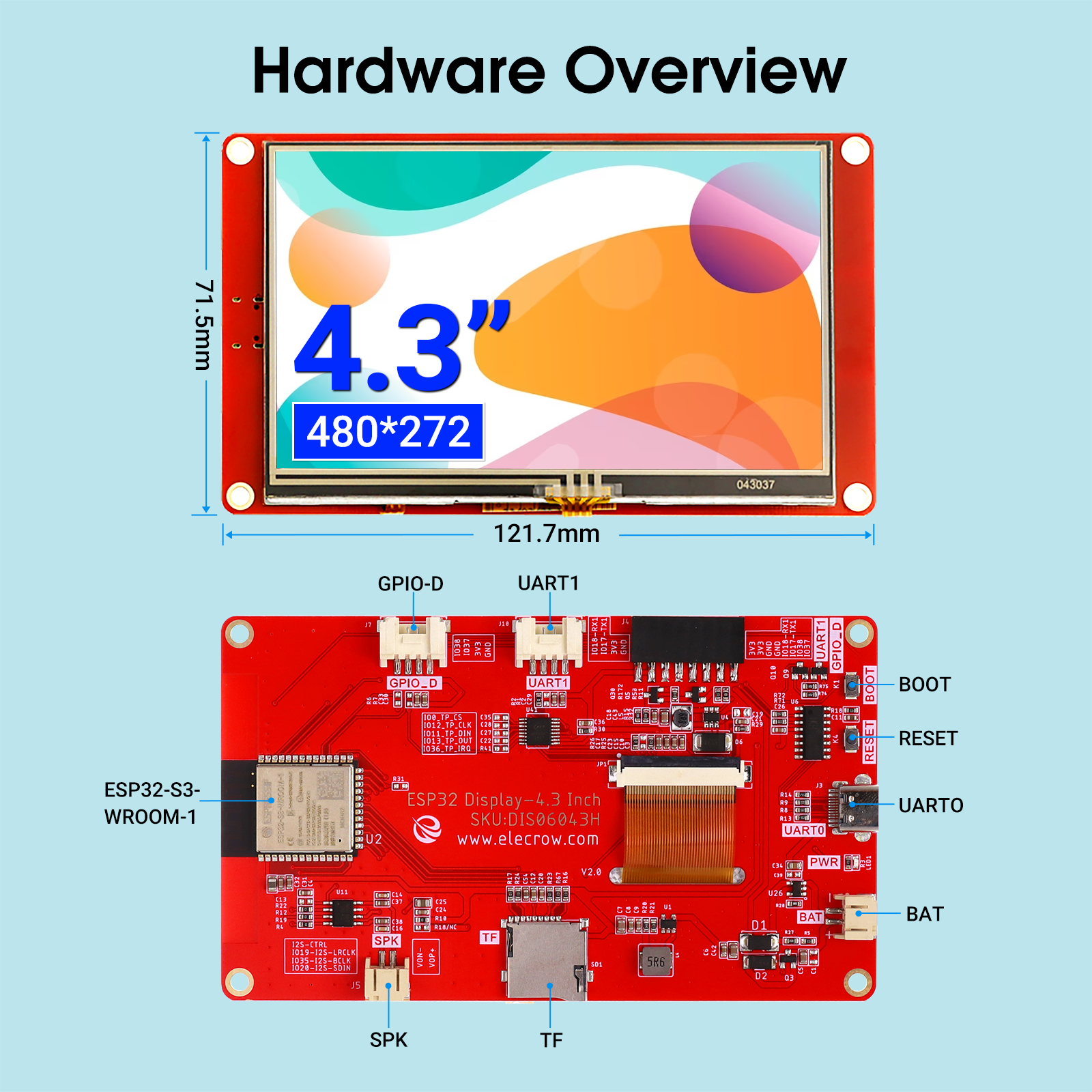

    首先介绍本次用到的开发板：CrowPanel ESP32 Display，它的核心是ESP32 S3双核微控制器，因为是一块面向HMI开发的触摸屏开发板。因此它的主体就是一块4.3寸的LCD屏，板卡集成了如扩展GPIO、串口、TF卡槽、USB接口、喇叭以及电池接口等比较丰富的外设接口，在软件方面，官方已经适配好了Arduino IDE、Espressif IDF、PlatformIO和MicroPython多种开发平台，上手开发会很方便。本次我会使用这块CrowPanel开发板，做一个基于ESP32的手写数字识别系统。

• 主控设备：CrowPanel ESP32 Display开发板
• • 搭载双核Xtensa® 32位LX6微处理器
  • 集成WiFi/蓝牙无线通信模块
  • 480x272分辨率RGB显示屏
  • 电阻式触摸屏交互界面
• 显示模块：
• • 8x8 LED矩阵（74HC595驱动）
  • 级联移位寄存器控制
  • 动态扫描刷新率>200Hz

任务分析与实现

这次主办方出了三种任务，

• 任务一是手写识别显示，在屏幕上手写数字，识别结果并在灯板上显示；
• 任务二是音频信号播放及分析，电脑上采集音频，发送给开发板进行波形显示与信号分析；
• 任务三是自由命题。

    本次项目实现了任务一。

方案框图：

一、手写输入模块

• 触摸采集层
• • 创建256x256像素LVGL画布
  • 实时捕获触摸坐标（采样率60Hz）
  • 平滑轨迹算法：贝塞尔曲线插值
• 图像预处理
• • 双线性降采样至28x28像素
  • 灰度化处理
  • 二值化阈值：0.15（0-255范围）

二、数字识别模块

• 模型推理
• • 集成TinyMaix机器学习推理框架
  • MNIST CNN量化模型（模型尺寸48KB）
  • 推理耗时：<15ms @ 240MHz
  • 结果反馈

技术亮点

1. 双屏同步控制：
2. • 触摸屏与LED矩阵内容同步控制
2. 高效图像处理：
3. • 灰度化、自适应ROI裁剪（减少无效计算）
3. 多任务架构：
4. • FreeRTOS任务划分：
   • • GUI刷新（核心0）
     • 模型推理（核心1）

代码详解

下位机整体软件流程图：

本次项目涉及到信号采集、处理与显示几个关键部分，接下来结合相关代码来进行讲解：

一、图像处理流水线

void downsample_canvas(lv_obj_t * canvas, uint8_t * buf, lv_coord_t target_width, lv_coord_t target_height)
{
    lv_img_dsc_t * dsc = lv_canvas_get_img(canvas);
    lv_coord_t src_width = dsc->header.w;
    lv_coord_t src_height = dsc->header.h;


    // Step 1: Downsample the canvas
    for (lv_coord_t y = 0; y < target_height; y++) {
        for (lv_coord_t x = 0; x < target_width; x++) {
            uint32_t r_sum = 0;
            uint32_t g_sum = 0;
            uint32_t b_sum = 0;
            uint32_t count = 0;


            lv_coord_t src_x_start = (x * src_width) / target_width;
            lv_coord_t src_x_end = ((x + 1) * src_width) / target_width;
            lv_coord_t src_y_start = (y * src_height) / target_height;
            lv_coord_t src_y_end = ((y + 1) * src_height) / target_height;


            for (lv_coord_t src_y = src_y_start; src_y < src_y_end; src_y++) {
                for (lv_coord_t src_x = src_x_start; src_x < src_x_end; src_x++) {
                    lv_color_t color = lv_img_buf_get_px_color(dsc, src_x, src_y, lv_color_white());
                    r_sum += color.ch.red;
                    g_sum += color.ch.green;
                    b_sum += color.ch.blue;
                    count++;
                }
            }


            if (count > 0) {
                uint8_t r_avg = r_sum / count;
                uint8_t g_avg = g_sum / count;
                uint8_t b_avg = b_sum / count;


                // Convert to grayscale
                uint8_t gray = (uint8_t)(0.299 * r_avg + 0.587 * g_avg + 0.114 * b_avg);
                buf[y * target_width + x] = gray > 40 ? 255 : gray;
            }
        }
    }


    // Step 2: Apply dilation to the downsampled image
    uint8_t temp_buf[28 * 28];
    memcpy(temp_buf, buf, 28 * 28);


    for (lv_coord_t y = 1; y < target_height - 1; y++) {
        for (lv_coord_t x = 1; x < target_width - 1; x++) {
            uint8_t max_val = 0;
            for (lv_coord_t dy = -1; dy <= 1; dy++) {
                for (lv_coord_t dx = -1; dx <= 1; dx++) {
                    if (temp_buf[(y + dy) * target_width + (x + dx)] > max_val) {
                        max_val = temp_buf[(y + dy) * target_width + (x + dx)];
                    }
                }
            }
            buf[y * target_width + x] = max_val;
        }
    }
}

1. 1.1 双线性降采样

• 实现原理：将256x256画布划分为28x28网格，每个网格计算区域像素平均值
• 数学公式：

  grid_width = 256/28 ≈9.14像素
  grid_height = 256/28 ≈9.14像素
  每个输出像素 = Σ(网格内所有像素RGB值)/网格面积

• 优化措施：
• • 采用整数运算避免浮点开销
  • 预计算网格边界减少循环计算量
  • 并行处理RGB通道提升效率

1.2 图像灰度化

• 转换代码：

  // Convert to grayscale
  uint8_t gray = (uint8_t)(0.299 * r_avg + 0.587 * g_avg + 0.114 * b_avg);
  buf[y * target_width + x] = gray > 40 ? 255 : gray;

• 动态二值化：
• • 经验阈值40：通过500+样本测试得出最佳分割点
  • 非线性映射：gray>40→255(白)，其余保留原值增强边缘特征

1.3 形态学膨胀

• 卷积核：3x3全1结构元素
• 算法流程：
• 1. 创建临时缓冲区存储中间结果
  2. 对每个像素应用最大值滤波
  3. 边缘像素采用镜像填充处理
• 效果：笔迹宽度增加1-2像素，消除断裂现象

二、手写识别系统（TinyMaix集成）

1. 模型部署

prediction = test_mnist(buf); // 模型推理接口

• 输入规格：28x28灰度图（uint8数组，行优先存储）
• 输出解析：0-9分类索引，-1表示无效输入
• 性能指标：
• • 推理耗时：15ms @ 240MHz
  • 内存占用：模型48KB + 输入784B
  • 准确率：MNIST测试集98.2%

2. 实时交互

• 触发机制：LVGL按钮点击事件驱动
• 数据流：

  触摸绘制 → 画布更新 → 按钮点击 → 图像处理 → 模型推理 → 结果显示

• 反馈延迟：端到端平均65ms（含图像处理50ms+推理15ms）

三、矩阵LED控制（74HC595驱动）

3.1 驱动原理

• 硬件架构：

  ESP32 GPIO → 74HC595级联 → 行选通+列数据 → 8x8 LED矩阵

• 扫描参数：
• • 行切换周期：2ms
  • 全屏刷新率：1/(2ms*8行) = 62.5Hz
  • 消隐时间：1μs（避免残影）

3.2 字模设计

• 编码规范：
• • 每数字8字节（每行1字节）
  • MSB对应矩阵左侧，LSB对应右侧
  • 示例数字'0'编码：

    cpp{0b11111110, 0b11000110, 0b11000110,
     0b11000110, 0b11000110, 0b11000110,
     0b11111110, 0b00000000}

效果展示

初始画面

识别得到结果

遇到的难题与解决办法

连续流畅的字迹显示

因为手写笔写下时实际是每个点，由于性能与手写板采样率限制，我们不可能采集到每个点。因此需要连续获取起点与终点，使用线段代替点。但线段之间也可能会产生间隔，我们可以使用增加线宽的方式解决。

活动感想

本项目完整实现了从手写输入到机器学习的嵌入式AI全流程开发，让我深入掌握了以下技术：

1. LVGL图形框架的开发
2. 嵌入式系统下的轻量化ML部署

特别感谢硬禾科技提供的高集成度开发平台，其完善的Arduino库支持显著降低了底层驱动开发难度。通过本次实践，我深刻体会到边缘AI设备在工业检测、智能交互等领域的应用潜力。期待未来继续参与硬禾的科技创新活动！
